Strona główna » Produkty » Zawiesia łańcuchowe » Nierdzewne, Klasa 6 » Łańcuch serwisowy do pomp nierdzewny pewag SPCWI
Łańcuch serwisowy do pomp nierdzewny pewag SPCWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · SERWIS POMP
Nierdzewny łańcuch serwisowy pewag SPCWI do obsługi pomp. Dobierz łańcuch WOX-S, długość oraz zakończenie LCWI lub BWI do masy pompy i sposobu jej podnoszenia.
0,5–1,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

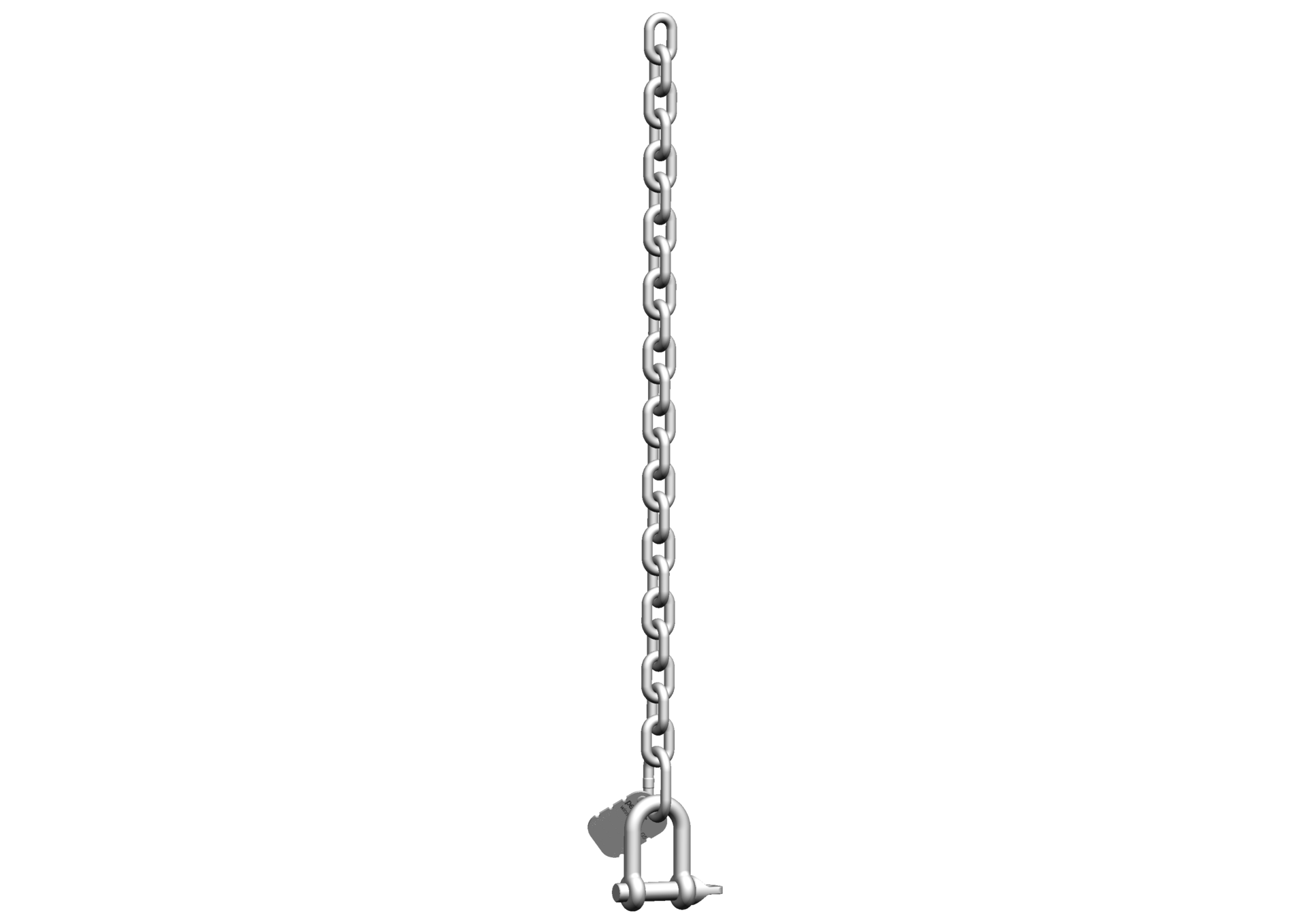

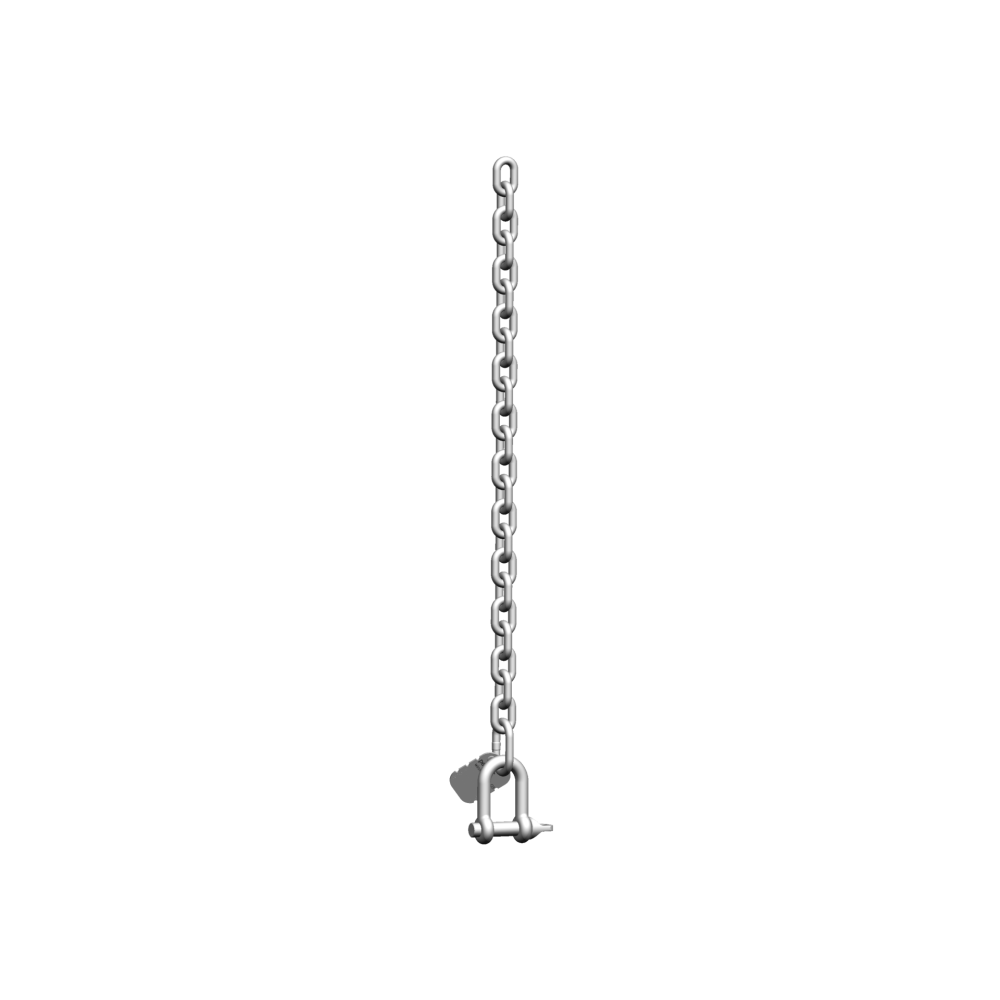

Zdjęcie przedstawia przykład zakończenia z szaklą. Wyposażenie dobieramy do konkretnego wykonania.
Potrzebujesz doboru łańcucha SPCWI?
Podaj masę pompy, długość L i wymiary uchwytu. Pomożemy dobrać zakończenie.
Zapytaj CECHO o SPCWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch pewag SPCWI — najważniejsze informacje
PEWAG WINNER INOXSerwis pompKompletny układ WOX-S
DOR ZESTAWU0,5–1,2 tZależnie od zakończenia
ZAKOŃCZENIALCWI lub BWIDobór do uchwytu pompy
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Połączenie dopasowane do uchwytu pompy.
SPCWI, oznaczany w katalogu również S-PCWI, jest serwisowym układem do pomp opartym na łańcuchu nierdzewnym WOX-S. Wybór zakończenia wpływa na dopuszczalne obciążenie całego zestawu.
Łącznik LCWI tworzy pętlę wokół uchwytu pompy. Takie rozwiązanie nie wymaga dodatkowego ogniwa głównego AWI ani dużej szakli. Wariant z ogniwem końcowym BWI umożliwia połączenie z pompą za pomocą odpowiednio dobranej szakli.
Do profesjonalnego zastosowania tego systemu producent wymaga łańcucha WOX-S. Cięcie, zmiana długości i montaż należą do osób wykwalifikowanych. Zestaw musi współpracować z urządzeniem podnoszącym przewidzianym do takiego układu.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

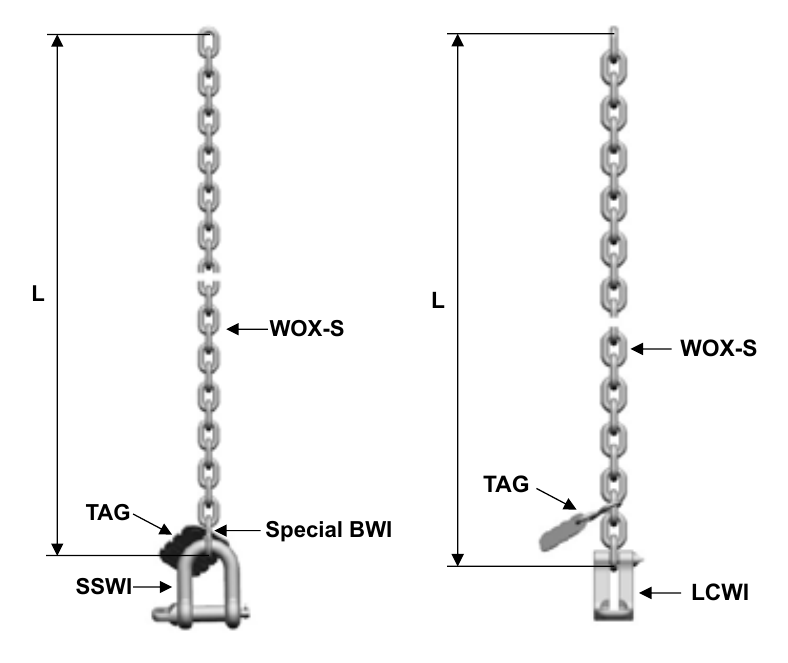

Rysunek wymiarowy i tabela SPCWI
Cztery konfiguracje systemu. Nośność dotyczy kompletnego zestawu, a nie samego łańcucha. Dobór napędu wymaga zgodności z instrukcją urządzenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie | DOR [t] | Łańcuch | Zakończenie | Długości L [m] |
|---|---|---|---|---|
| S-PCWI 5x15-6 | 0,63 | WOX-S 5x15 | LCWI 5-6 C | 3; 4; 5; 6; 7; 8; 8,5; 9; 10; 11 |
| S-PCWI 5x15-5 | 0,5 | WOX-S 5x15 | Special BWI 5,8 | 3; 4; 5; 6; 7; 8; 9; 10 |
| S-PCWI 6,3x19,5-5 | 0,5 | WOX-S 6,3x19,5 | Special BWI 5,8 | 8; inne 5–10 na zapytanie |
| S-PCWI 7,9x23-6 | 1,2 | WOX-S 7,9x23 | BWI 9-6 | 5; 6; 7; 8; 9; 10 |
DOR podano w tonach, a długość L w metrach. Dostępność konkretnej długości i wyposażenie zakończenia potwierdzamy przy doborze. Masa zależy od długości i wykonania. Inne długości są dobierane na zapytanie. Źródło: karta producenta pewag SPCWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz SPCWI do pompy i sposobu jej obsługi.
Masa, geometria uchwytu i warunki pracy wyznaczają konfigurację.
Uchwyt oraz zakończenie
Prześlij wymiary lub zdjęcie uchwytu pompy. LCWI tworzy pętlę, natomiast BWI wymaga dopasowania elementu łączącego. Zakres dostawy ustalamy dla konkretnej konfiguracji.
Medium i urządzenie
Podaj medium, temperaturę i rodzaj urządzenia podnoszącego. Odporność stali nierdzewnej oraz dopuszczenie napędu należy sprawdzić dla warunków eksploatacji.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja producenta określa użycie łańcuchów pompowych. Tabliczka nośności i identyfikacja pozostają przypisane do właściwego zestawu. Sprawdź dokumentację przed montażem i pracą.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SPCWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwa, zakończenie i tabliczkę: zużycie, wydłużenie, odkształcenia oraz korozję. Uszkodzony lub nieczytelnie oznaczony zestaw wymaga oceny przed dalszym użyciem.
Zobacz zakres serwisu CECHO →PYTANIA O SPCWI
Co sprawdzić przed doborem?
Kto produkuje łańcuch SPCWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym SPCWI różni się od PCWI?
SPCWI jest serwisowym układem na łańcuchu WOX-S, z zakończeniem LCWI albo BWI. PCWI ma konstrukcję segmentową z ogniwami do kolejnych etapów podnoszenia. Dobór zależy od urządzenia i sposobu obsługi pompy.
Czy mogę zastąpić WOX-S zwykłym WOX?
Nie należy zamieniać łańcuchów na podstawie samej średnicy. System SPCWI wymaga WOX-S i osprzętu dobranego według dokumentacji pewag.
Czy szakla jest zawsze potrzebna?
Nie. Wariant LCWI tworzy pętlę. W konfiguracji BWI połączenie z pompą wymaga odpowiedniego elementu, np. szakli wskazanej przez producenta.
Jakie informacje przesłać do wyceny?
Prześlij masę i model pompy, długość L, wymiary uchwytu, rodzaj napędu oraz medium i temperaturę pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łańcuch SPCWI z CECHO.
Prześlij masę pompy, długość L, wymiary uchwytu i warunki pracy. CECHO dobierze konfigurację pewag SPCWI.
Wyślij zapytanie o SPCWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
