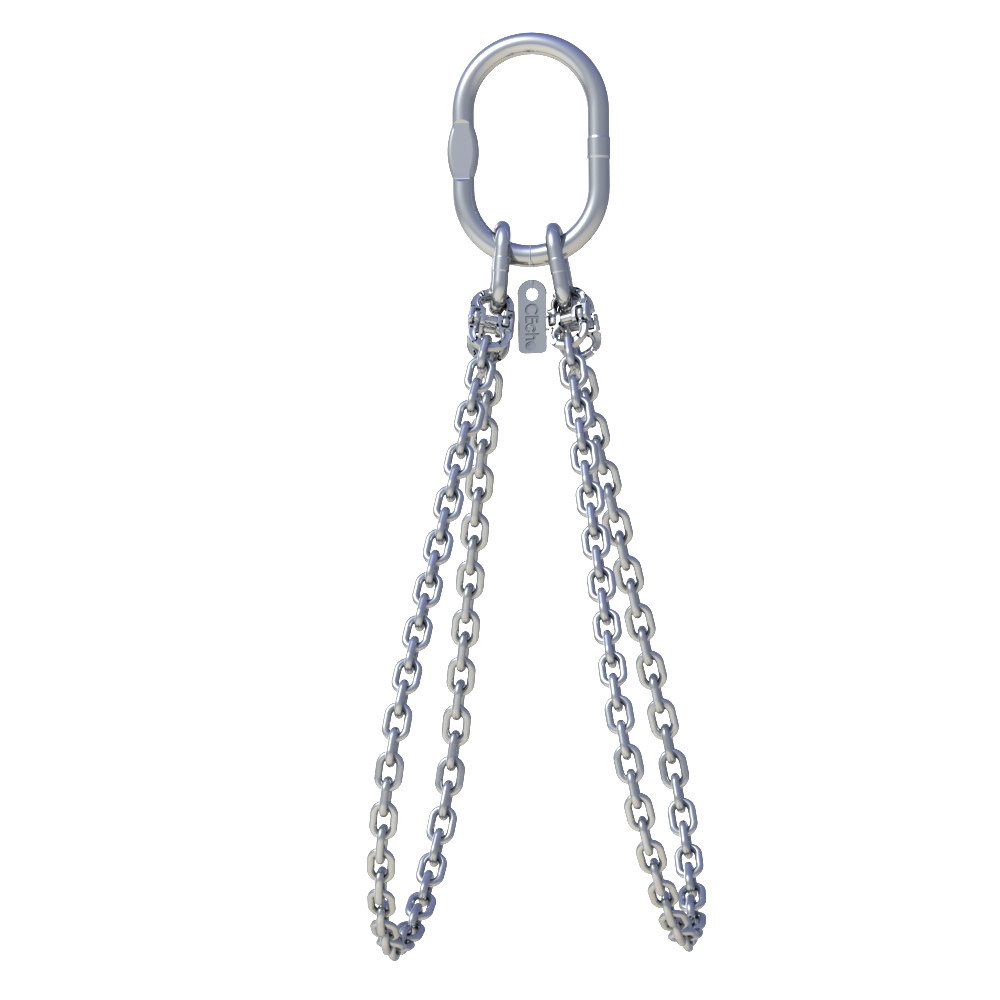

Zawiesie łańcuchowe 2-pętlowe nierdzewne (klasa 6)
2 pętle · klasa 6DOR według rozmiaru łańcucha i układu pracy
Długość i wykonanie dobierane do zadania
Zawiesie 2-pętlowe jest przeznaczone do uzgodnionego podwieszenia ładunku w dwóch pętlach łańcuchowych. Rozstaw opasania, kąty i długości mają bezpośrednie znaczenie dla stabilności oraz obciążenia zestawu.
Dobierzmy zawiesie do Twojego ładunku.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij masę ładunku, sposób podwieszenia i szkic lub zdjęcie. Przygotujemy propozycję wykonania i ofertę.
- Opis produktu
DOR ZESTAWU840–13 200 kgWedług układu w tabeli
KLASA I BUDOWAKlasa 62 pętle · stal nierdzewna
DŁUGOŚĆ ROBOCZADo uzgodnieniaWedług punktów nośnych
DOBÓR OSZPRĘTUWłaściwe połączeniaOryginalne schematy poniżej
DOR oznacza dopuszczalne obciążenie robocze całego zawiesia. Ostateczny dobór potwierdzają jego oznakowanie i instrukcja, układ podwieszenia oraz warunki pracy.
KONFIGURACJA DLA ZAKŁADU
Dwie pętle. Dobór rozstawu i długości.
Zawiesie 2-pętlowe jest przeznaczone do uzgodnionego podwieszenia ładunku w dwóch pętlach łańcuchowych. Rozstaw opasania, kąty i długości mają bezpośrednie znaczenie dla stabilności oraz obciążenia zestawu.
DOBÓR DO ZADANIA
Co ustalamy przed przygotowaniem zawiesia?
Długość i zakończenia
Określ L, wymiary haka urządzenia oraz zaczepów ładunku. Wskaż, czy potrzebna jest regulacja długości.
Warunki w zakładzie
Wskaż temperaturę, krawędzie, wilgoć, chemikalia i częstotliwość pracy. Uwzględnimy wymagania dokumentacyjne.
Kiedy rozważyć tę konfigurację?
Do ładunków, które można właściwie objąć w dwóch miejscach. CECHO pomaga ustalić konfigurację z uwzględnieniem środka ciężkości i ryzyka przemieszczania się pętli.
DANE TECHNICZNE
DOR i sposób podwieszenia
Wybierz wiersz rozmiaru łańcucha i kolumnę odpowiadającą rzeczywistemu układowi.
OBCIĄŻENIE ROBOCZENa telefonie przesuń tabelę w bok →
| Rozmiar łańcucha [mm] | DOR całego zawiesia [kg] | |
|---|---|---|
| β: 0°–45° | β: powyżej 45° do 60° | |
| 4 | 840 | 600 |
| 5 | 1300 | 940 |
| 6 | 1850 | 1350 |
| 7 | 2600 | 1850 |
| 8 | 3350 | 2400 |
| 10 | 5250 | 3750 |
| 13 | 8900 | 6350 |
| 16 | 13 200 | 9400 |
DOR w tabeli odnosi się do całego zawiesia. Nie sumuj dowolnie nośności pętli; podnoszenie niesymetryczne, różne długości i nierównomierne obciążenie wymagają indywidualnego potwierdzenia.
β oznacza kąt odchylenia od pionu, nie kąt pomiędzy cięgnami. Nie przekraczaj β = 60°. Wartości zakładają warunki odpowiadające pokazanej konfiguracji. Uwzględnij redukcję DOR w warunkach szczególnych.
MateriałStal nierdzewna WOX
Współczynnik bezpieczeństwa4:1
Wykonanie2 pętle
IdentyfikacjaTabliczka i dokumenty
Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.
ORYGINALNA DOKUMENTACJA GRAFICZNA
Budowa, długość i możliwe zakończenia

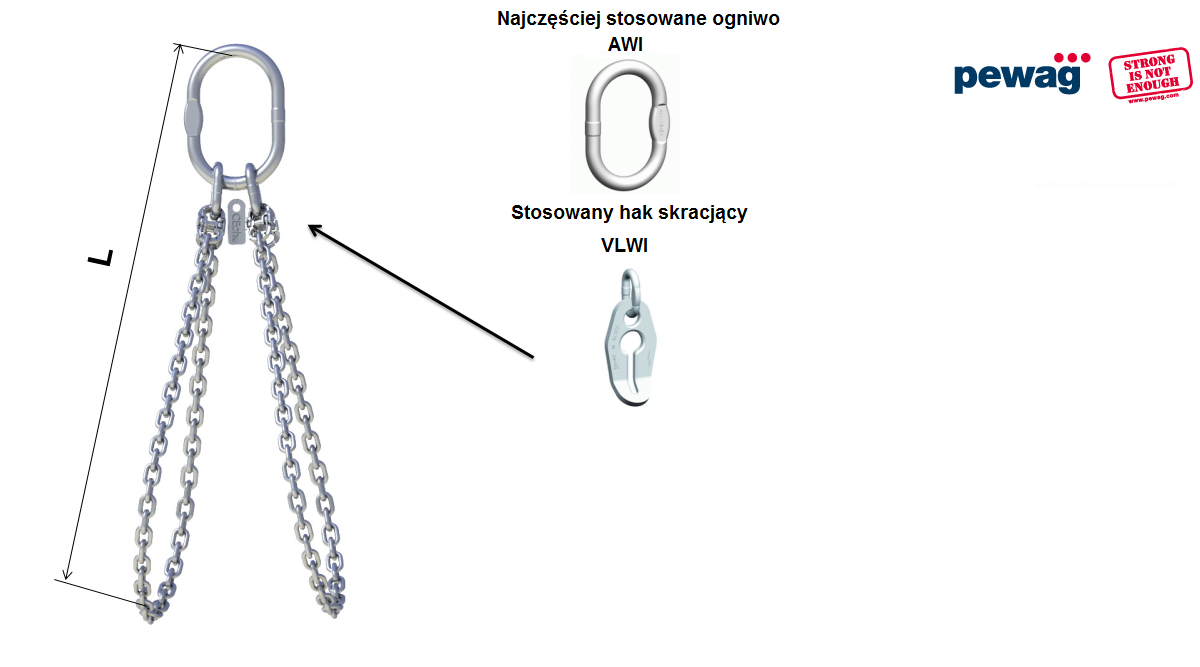

Poniżej zachowano oryginalny rysunek konstrukcji. Kliknij, aby powiększyć.
Łańcuch WOX i nierdzewne komponenty klasy 6. W rodzinie stosowane są materiały 1.4571 (AISI 316Ti), 1.4404 (AISI 316L) oraz 1.4462 (AISI 318LN). Gatunek każdego elementu i jego odporność należy potwierdzić dla konkretnego medium, stężenia i temperatury. Określenie „nierdzewne” nie oznacza odporności na wszystkie chemikalia.
Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.
WARUNKI EKSPLOATACJI
Temperatura, krawędzie i rozkład obciążenia
Temperatura i medium: dobór indywidualny
Podaj rodzaj medium, jego stężenie, temperaturę i czas kontaktu. Nie stosuj do nierdzewnej klasy 6 tabel redukcji opracowanych dla klas 8, 10 lub 12. Dopuszczalne warunki określa dokumentacja dobranego zestawu.
Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.
Krawędź wpływa na dopuszczalne obciążenie
R oznacza promień krawędzi, d — grubość materiału ogniwa. Sprawdź miejsce kontaktu łańcucha i sposób ochrony. Nie wolno zakładać pełnej nośności na dowolnej ostrej krawędzi.
Niesymetryczne obciążenie i uderzenia wymagają odrębnej oceny. Nie sumuj ani nie stosuj automatycznie współczynników bez sprawdzenia instrukcji zestawu.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i identyfikacja
Zawiesie dostarczamy z deklaracją zgodności oraz instrukcją użytkowania. Oznakowanie obejmuje DOR, CE, producenta, numer identyfikacyjny, długość roboczą i rok produkcji. Sprawdź zgodność zestawu, tabliczki i dokumentów przed użyciem.
Wymagania zakładu dotyczące dokumentacji i identyfikacji podaj w zapytaniu.
SERWIS I PRZEGLĄDY
Wsparcie w czasie eksploatacji
Uzgodnij kontrolę, przegląd lub ocenę możliwości naprawy zawiesia. Zakres prac zależy od konstrukcji, dokumentacji i stanu elementów; przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy.
Dariusz Skwarek+48 692 943 742
dskwarek@cecho.pl
WARTO WIEDZIEĆ
Przed zapytaniem o zawiesie
Czy wystarczy podać samą masę ładunku?
Nie. Potrzebne są również punkty nośne, geometria podwieszenia, długość i warunki pracy. DOR odczytujemy dla całego zestawu i właściwego układu, z uwzględnieniem ograniczeń instrukcji.
Czy można dobrać inne zakończenia lub długość?
Tak, konfigurację ustalamy na podstawie zadania. Prześlij wymiary punktów zaczepienia, wymaganą L i potrzebę skracania. Oryginalna plansza powyżej pokazuje rozwiązania tej rodziny; ich zastosowanie wymaga potwierdzenia zgodności.
Czy stal nierdzewna może pracować w każdym medium?
Nie. Odporność zależy od gatunku stali, środowiska, stężenia, temperatury i czasu kontaktu. Przed doborem ustalamy dane medium oraz warunki kontroli.
Czy CECHO zapewnia przeglądy zawiesi łańcuchowych?
Tak. Termin, miejsce i zakres kontroli ustalisz z Dariuszem Skwarkiem. Przygotuj wykaz zawiesi, ich oznaczenia i dostępną dokumentację. Decyzja o dalszej eksploatacji zależy od wyniku oceny.
DORADZTWO CECHO
Dobierz kompletny zestaw dla swojego zakładu
Prześlij dane ładunku, szkic podwieszenia i wymaganą długość. Uzgodnimy konfigurację zawiesia, właściwe zakończenia i dokumentację.
Zapytaj o dobór tego zawiesia →Zespół CECHO
+48 33 825 04 84
biuro@cecho.pl
Katalog B2B: zapytanie służy uzgodnieniu rozwiązania i nie jest zamówieniem.
Do sprawnego doboru przygotuj:
- Masę, gabaryty i środek ciężkości ładunku.
- Rozstaw punktów nośnych, długość L i kąty pracy.
- Wymiary zaczepów oraz zdjęcie lub szkic.
- Temperaturę, medium, krawędzie i wymagania zakładu.
