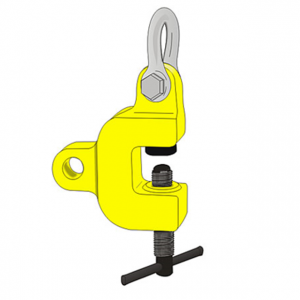

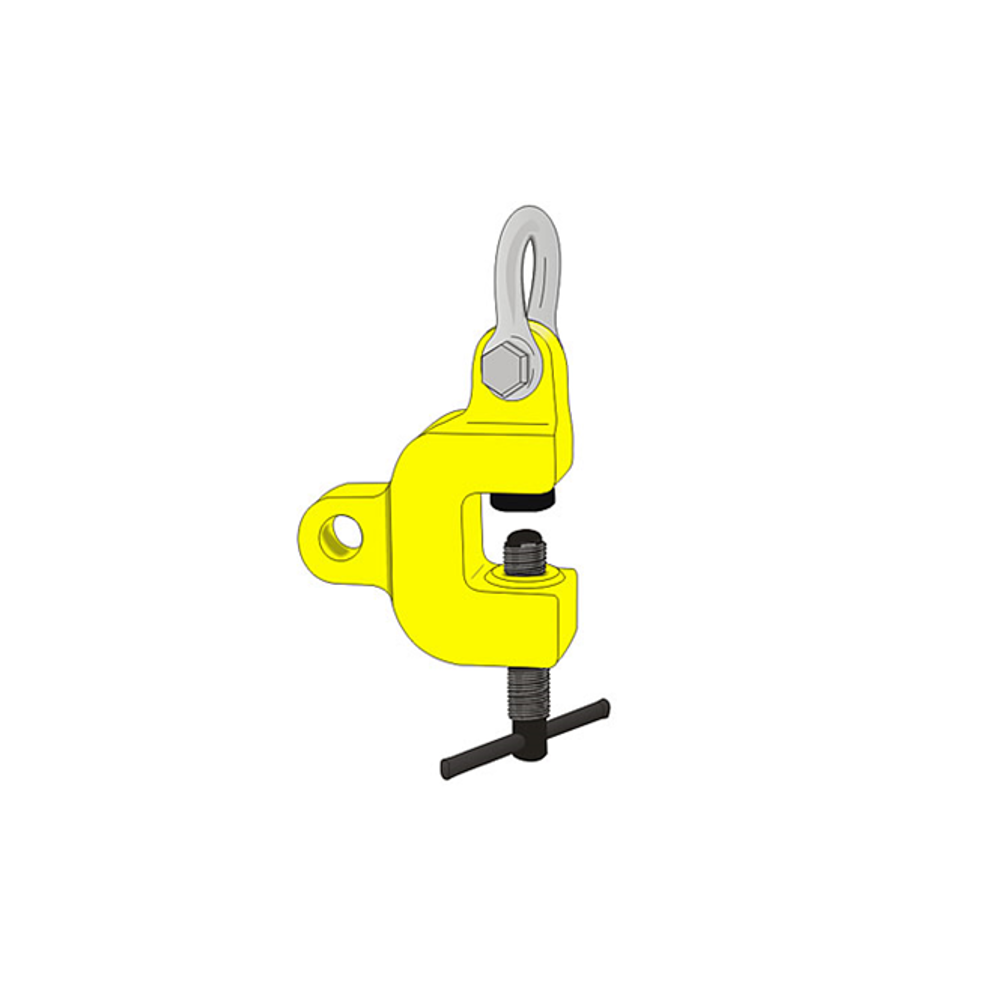

Uchwyt śrubowy typ USC
Dobór i wsparcie techniczne: CECHO.
USC · UCHWYT ŚRUBOWY · DWA STAŁE UCHA
Uchwyt śrubowy USC z dwoma stałymi uchami do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych. DOR 0,5–7,5 t i zakres chwytu od 0–28 do 0–40 mm. Podnoszenie równolegle lub prostopadle do zamka śrubowego.
0,5–7,5 tDOR uchwytu5 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu śrubowego USC?
Podaj masę elementu, grubość w miejscu chwytu i planowany kierunek podnoszenia. Dobierzemy USC oraz sposób połączenia z zawiesiem.
Zapytaj CECHO o USC →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy USC — najważniejsze informacje
DOR UCHWYTU0,5–7,5 tPięć wielkości katalogowych
ZAKRES CHWYTU0–28 / 0–35 / 0–40 mmZależnie od wielkości USC
PODWIESZENIEDwa stałe uchaDobór do kierunku działania siły
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
BLACHY I ELEMENTY KONSTRUKCJI STALOWYCH
USC — dwa ucha do różnych kierunków podnoszenia.
Uchwyt śrubowy USC przeznaczony jest do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych. Docisk śrubowy łączy się tu z korpusem wyposażonym w dwa stałe ucha.
Konstrukcja dopuszcza kierunek podnoszenia równoległy lub prostopadły do zamka śrubowego. Miejsce połączenia z zawiesiem i ustawienie uchwytu należy dobrać do planowanej operacji zgodnie z instrukcją konkretnego wykonania.
Pięć wielkości USC obejmuje DOR 0,5, 1,5, 3, 5 i 7,5 t. Zakres chwytu wynosi 0–28 mm dla USC-0,5; 0–35 mm dla USC-1,5 i USC-3,0; 0–40 mm dla USC-5,0 i USC-7,5.
DANE KATALOGOWE CECHO

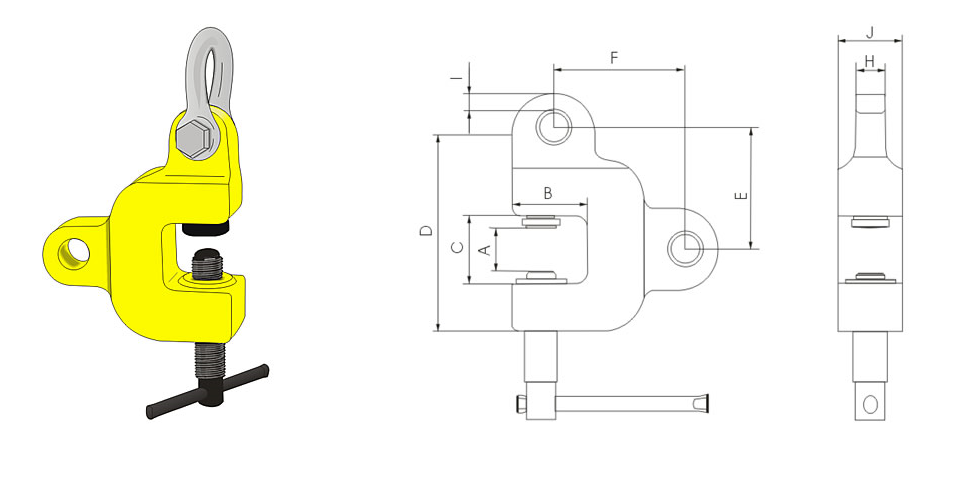

Rysunek wymiarowy i tabela USC
Pięć standardowych wielkości z dwoma stałymi uchami. DOR dotyczy pojedynczego uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | I [mm] | J [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| USC-0,5 | 0,5 | 0 – 28 | 28 | 43 | 45 | 125 | 72 | 83 | 26 | 16 | 12 | 35 | 2,6 |
| USC-1,5 | 1,5 | 0 – 35 | 35 | 60 | 55 | 158 | 93 | 99 | 35 | 24 | 16 | 50 | 5,4 |
| USC-3,0 | 3 | 0 – 35 | 35 | 67 | 65 | 195 | 114 | 120 | 46 | 34 | 17 | 60 | 9,0 |
| USC-5,0 | 5 | 0 – 40 | 40 | 85 | 75 | 230 | 133 | 150 | 55 | 40 | 18 | 75 | 16,4 |
| USC-7,5 | 7,5 | 0 – 40 | 40 | 92 | 75 | 240 | 143 | 162 | 65 | 50 | 23 | 80 | 20,8 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. A podano dla maksymalnego rozwarcia. Wymiar G według tabeli katalogowej. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy USC?
Uwzględnij masę i grubość materiału, dostępną przestrzeń oraz kierunek podnoszenia.
Geometria konstrukcji
Podaj wymiary elementu, jego kształt i położenie środka ciężkości. Prześlij zdjęcie miejsca chwytu oraz planowaną operację: podnoszenie, obracanie lub ciągnięcie.
Ucho i kierunek pracy
Wskaż planowany kierunek podnoszenia: równoległy lub prostopadły do zamka śrubowego. Dobierz ucho i element łączący zgodnie z instrukcją, zapewniając prawidłowy docisk materiału.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie USC, DOR i zakres chwytu. Instrukcja określa sposób dokręcania śruby, wybór ucha, ustawienie uchwytu i dopuszczone kierunki działania siły.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje śrubę i gwint, powierzchnie dociskowe, korpus, oba stałe ucha oraz elementy połączeniowe. Uszkodzony gwint, nieskuteczny docisk, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt USC?
Do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych. Dwa stałe ucha pozwalają dobrać podwieszenie do dopuszczonego kierunku pracy.
Jakie kierunki podnoszenia dopuszcza USC?
Równoległy lub prostopadły do zamka śrubowego. Ucho i połączenie z zawiesiem dobiera się zgodnie z instrukcją konkretnej wielkości.
Jaki zakres chwytu ma USC?
USC-0,5: 0–28 mm; USC-1,5 i USC-3,0: 0–35 mm; USC-5,0 i USC-7,5: 0–40 mm.
Czym USC różni się od USB?
USC ma dwa stałe ucha i dopuszcza podnoszenie równoległe lub prostopadłe do zamka. USB ma jedno stałe ucho i kierunek podnoszenia równoległy do zamka.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary elementu, stan powierzchni, miejsce chwytu i planowaną operację. Dołącz zdjęcie lub szkic z kierunkiem działania siły.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt śrubowy USC z CECHO.
Prześlij masę, grubość i zdjęcie elementu oraz planowany kierunek podnoszenia. Dobierzemy odpowiedni USC i sposób podwieszenia.
Wyślij zapytanie o USC →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
