Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyty do blach pewag peCLAMP » Uchwyt pionowy do blach pewag VCP peCLAMP pro

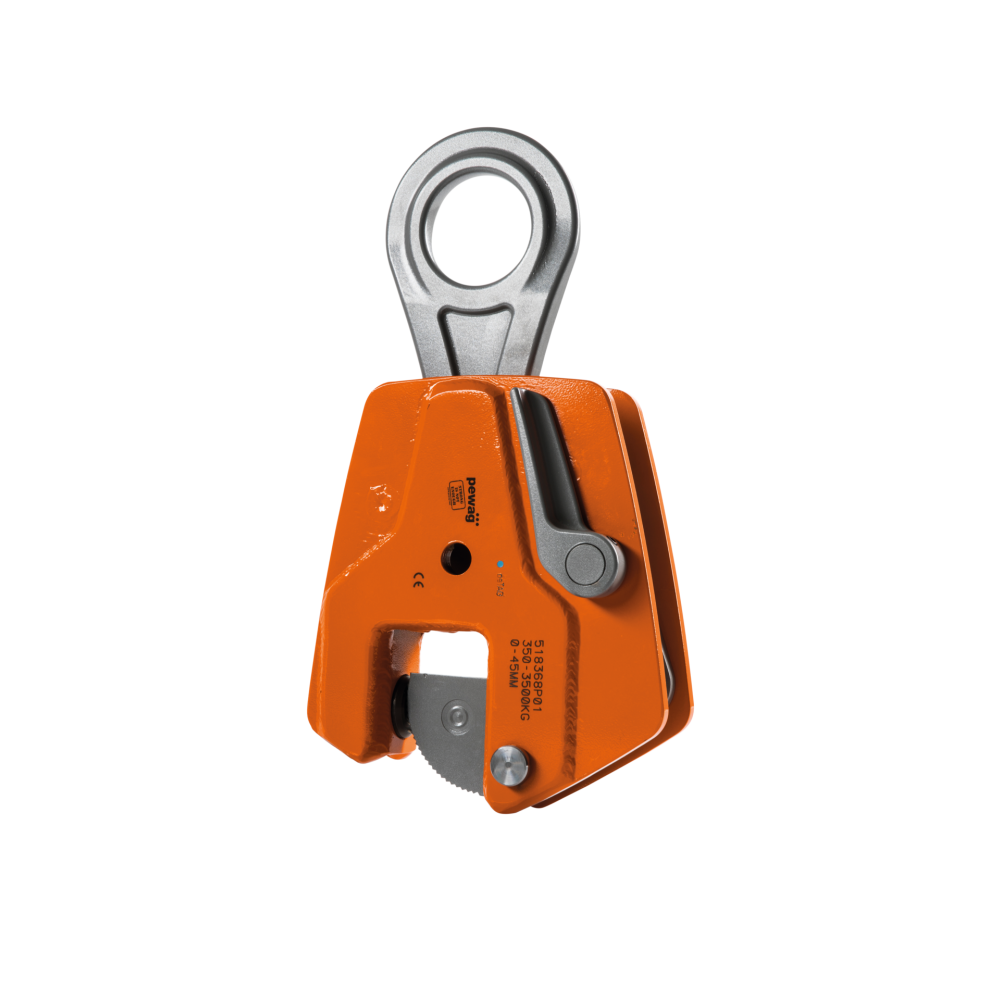

Uchwyt pionowy do blach pewag VCP peCLAMP pro
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP pro
pewag VCP peCLAMP pro to uchwyt do podnoszenia i obracania pojedynczych blach oraz elementów stalowych. Stałe ucho współpracuje z cięgnem ustawionym w płaszczyźnie uchwytu.
1,5–5 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do blach VCP?
Prześlij masę i grubość blachy oraz kierunek podnoszenia.
Zapytaj CECHO o VCP →Zadzwoń: +48 33 825 04 84- Opis produktu
Uchwyt do blach pewag VCP — najważniejsze informacje
PEWAG peCLAMPSeria proVCP
DOR1,5–5 tMinimalne obciążenie 10%
ZAKRES CHWYTU0–35 / 45 / 50 mmTrzy rozmiary uchwytu
WSPARCIE CECHODobór i serwisKontakt z technikiem →
PODNOSZENIE BLACH I KONSTRUKCJI STALOWYCH
Pewny chwyt przy pionowym podnoszeniu blach.
Mechanizm z dźwignią bezpieczeństwa blokuje uchwyt na materiale po zamknięciu. Wytrzymały korpus jest przeznaczony do intensywnej pracy przy przeładunku blach, płyt i elementów konstrukcji stalowych.
VCP ma stałe ucho. Unikaj bocznego obciążania ucha: diagram producenta dopuszcza odchylenie boczne do 15°. Do większego odchylenia bocznego służy odrębny model VUP z uchem przegubowym.
Seria pro ma identyfikację peTAG z układem NFC. Minimalne obciążenie robocze wynosi 10% maksymalnego DOR: odpowiednio 0,15 t, 0,35 t i 0,5 t. Nie dobieraj nadmiernie dużego uchwytu do lekkiej blachy.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela VCP
Dobierz nośność, grubość materiału i kierunek obciążenia. Tabela przedstawia DOR dla podstawowego kierunku podnoszenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VCP 1,5 t | 1,5 | 0–35 | 92 | 65 | 355 | 192 | 61 | 56 | 16 | 7,7 |
| VCP 3,5 t | 3,5 | 0–45 | 86 | 71 | 432 | 240 | 62 | 78 | 20 | 17,3 |
| VCP 5,0 t | 5 | 0–50 | 116 | 78 | 492 | 273 | 74 | 82 | 20 | 23,1 |
DOR podano w tonach, wymiary w mm, masę w kg/szt. Zakres chwytu i masy według katalogu peCLAMP. Przy odchyleniu kierunku siły stosuj diagram redukcji DOR z instrukcji. Źródło: karta producenta pewag VCP ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt VCP do blachy?
Nośność jest jednym z warunków. Sprawdź także minimalne obciążenie, powierzchnię materiału, grubość i układ zawieszenia.
Powierzchnia i temperatura
Powierzchnia styku musi być płaska, czysta, bez oleju, smaru, luźnej zgorzeliny i korozji. Maksymalna twardość materiału: 37 HRC (345 HB). Zakres pracy według instrukcji: od −40°C do +100°C w normalnej atmosferze. Nie chwytaj powierzchni stożkowych.
Liczba uchwytów i kierunek siły
Układ wielu uchwytów musi zapewniać właściwy rozkład obciążenia. Instrukcja ogranicza kąt między cięgnami do 60°. W razie potrzeby użyj belki wyrównawczej; nie zakładaj równego obciążenia uchwytów bez sprawdzenia geometrii.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja VCP/VUP i diagramy redukcji DOR ↗. Przed użyciem sprawdź oznaczenie, zakres chwytu oraz minimalne i maksymalne obciążenie na korpusie. Katalog pewag peCLAMP — tabele i zastosowania ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VCP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź korpus, ucho, szczęki i działanie blokady. Instrukcja przewiduje konserwację co miesiąc oraz przegląd co najmniej raz w roku przez uprawnioną osobę. Przy intensywnej pracy lub niekorzystnych warunkach skróć odstępy kontroli. Uszkodzony uchwyt wycofaj z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA O VCP
Co sprawdzić przed doborem?
Kto produkuje uchwyt do blach VCP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różnią się VCP i VUP?
VCP ma stałe ucho, a VUP ucho przegubowe do ustawiania kierunku obciążenia w dwóch płaszczyznach. Każdy model ma własny diagram dopuszczalnych kątów.
Czy uchwyt może podnosić bardzo lekką blachę?
Minimalne obciążenie wynosi 10% maksymalnego DOR uchwytu. Dla wykonań 1,5 / 3,5 / 5 t jest to odpowiednio 0,15 / 0,35 / 0,5 t.
Czy można podnosić kilka blach naraz?
Nie. Uchwyt przeznaczony jest do pojedynczej blachy lub elementu o odpowiedniej powierzchni i grubości. Nie służy do chwytania pakietu blach.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, wymiary i rodzaj materiału, pozycję początkową i końcową oraz liczbę uchwytów. Dołącz szkic układu zawieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do blach VCP z CECHO.
CECHO dobiera uchwyty pewag do materiału, obciążenia i sposobu transportu. Zapytaj o odpowiedni model oraz serwis.
Wyślij zapytanie o VCP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
