Uchwyt klamrowy do szyn typ UK-S
Dobór i wsparcie techniczne: CECHO.
UK-S · UCHWYT KLAMROWY · SZYNY KOLEJOWE
Uchwyt klamrowy UK-S do podnoszenia i transportu szyn kolejowych. Cztery wykonania o DOR 1, 2, 3 lub 5 t. Wymiar chwytu A jest dopasowywany do kształtu szyny — przy zapytaniu podaj jej profil.
1–5 tDOR uchwytu4 wykonania w tabeli doboru

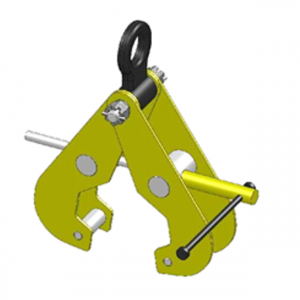

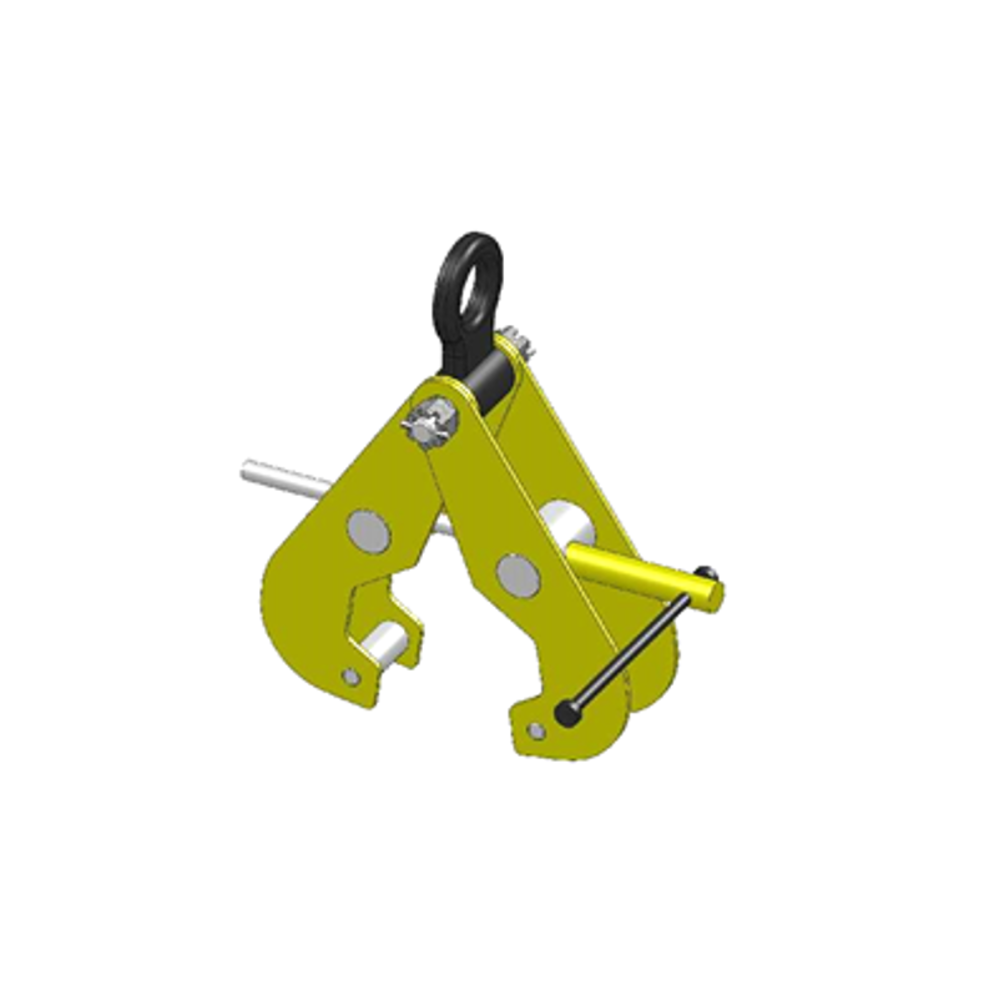

Ilustracja konstrukcji UK-S. Kształt chwytu dobiera się do szyny.
Potrzebujesz doboru uchwytu klamrowego do szyn UK-S?
Podaj profil, długość i masę szyny oraz planowane punkty chwytu. Dobierzemy nośność UK-S i geometrię szczęk.
Zapytaj CECHO o UK-S →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt klamrowy do szyn UK-S — najważniejsze informacje
DOR UCHWYTU1 / 2 / 3 / 5 tCztery wykonania
ZASTOSOWANIESzyny kolejowePodnoszenie i transport
WYMIAR ADo profilu szynyIndywidualny dobór chwytu
WSPARCIE CECHODobór UK-SKontakt z technikiem →
PODNOSZENIE I TRANSPORT SZYN
UK-S — klamra dopasowana do szyny kolejowej.
Uchwyt klamrowy UK-S przeznaczony jest do podnoszenia i transportu szyn kolejowych. Geometrię szczęk, w tym wymiar A, dopasowuje się do kształtu profilu szyny.
Dostępne są UK-S 1, UK-S 2, UK-S 3 i UK-S 5 o DOR odpowiednio 1, 2, 3 i 5 t. Ich masy własne wynoszą 4,5; 5,0; 11,5 oraz 14,8 kg. Do doboru potrzebne są także długość szyny, położenie środka ciężkości i planowany układ podnoszenia.
DANE KATALOGOWE CECHO

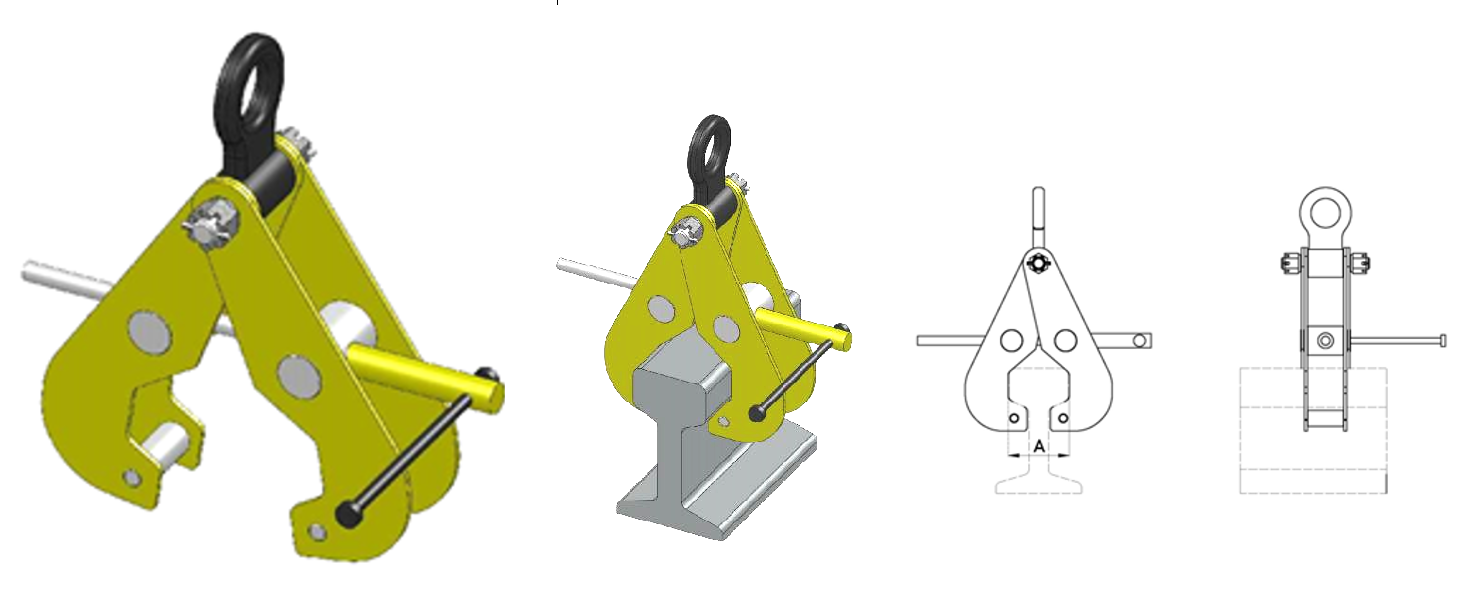

Rysunek wymiarowy i tabela UK-S
Cztery wielkości uchwytu z chwytem dobieranym do kształtu szyny.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

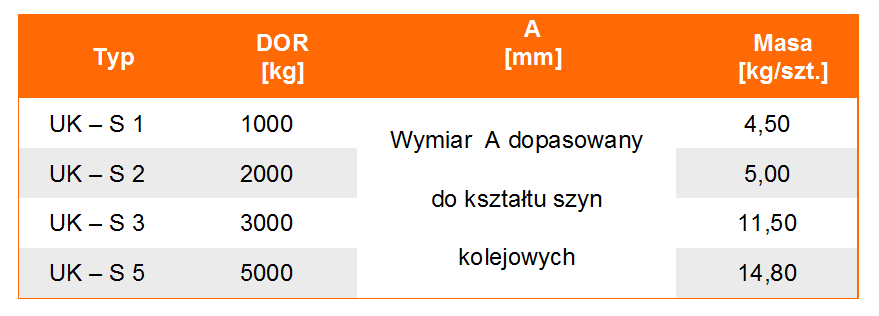

| Typ | DOR [t] | Dobór wymiaru A | Masa [kg/szt.] |
|---|---|---|---|
| UK - S 1 | 1 | Do profilu szyny | 4,5 |
| UK - S 2 | 2 | Do profilu szyny | 5,0 |
| UK - S 3 | 3 | Do profilu szyny | 11,5 |
| UK - S 5 | 5 | Do profilu szyny | 14,8 |
DOR w t; masa własna w kg/szt. Wymiar A jest dopasowywany do profilu szyny — nie określono wspólnego liczbowego zakresu dla całej serii. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UK-S do szyny?
Podaj dane ładunku i sposób jego podwieszenia.
Profil i wymiar A
Prześlij oznaczenie profilu szyny lub rysunek przekroju z wymiarami. Wymiar A i kształt chwytu muszą odpowiadać konkretnej szynie.
Długość i punkty chwytu
Podaj długość szyny, jej masę i rozmieszczenie planowanych punktów chwytu. Na tej podstawie dobiera się liczbę uchwytów i układ podwieszenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Instrukcja właściwego wykonania UK-S określa osadzanie klamry na szynie, jej zamknięcie i dopuszczony sposób obciążenia. Przed pracą sprawdź symbol, DOR oraz zgodność szczęk z profilem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj powierzchnie chwytne szczęk, śrubę regulacyjną, sworznie, przeguby i ucho podwieszenia. Zużycie, odkształcenia, uszkodzenia gwintu lub nadmierne luzy wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy UK-S?
Do podnoszenia i transportu szyn kolejowych. Kształt chwytu musi odpowiadać profilowi konkretnej szyny.
Jakie nośności UK-S są dostępne?
UK-S 1 ma DOR 1 t, UK-S 2 — 2 t, UK-S 3 — 3 t, a UK-S 5 — 5 t. Masy własne wynoszą odpowiednio 4,5; 5,0; 11,5 i 14,8 kg.
Jaki jest zakres chwytu A?
Nie podano jednego zakresu liczbowego dla serii. Wymiar A dopasowuje się do kształtu szyny, dlatego do doboru potrzebne jest oznaczenie lub rysunek jej przekroju.
Jakie informacje przesłać do wyceny?
Podaj profil, długość i masę szyny, potrzebną nośność oraz planowany układ podnoszenia. Dołącz rysunek przekroju lub wyraźne zdjęcie z wymiarami.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt klamrowy do szyn UK-S z CECHO.
Prześlij profil i masę szyny. Dobierzemy UK-S, wymiar chwytu A i sposób podwieszenia.
Wyślij zapytanie o UK-S →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
