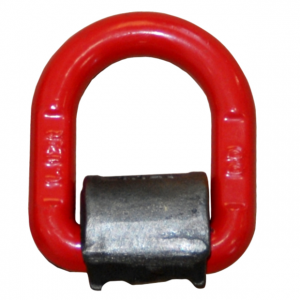

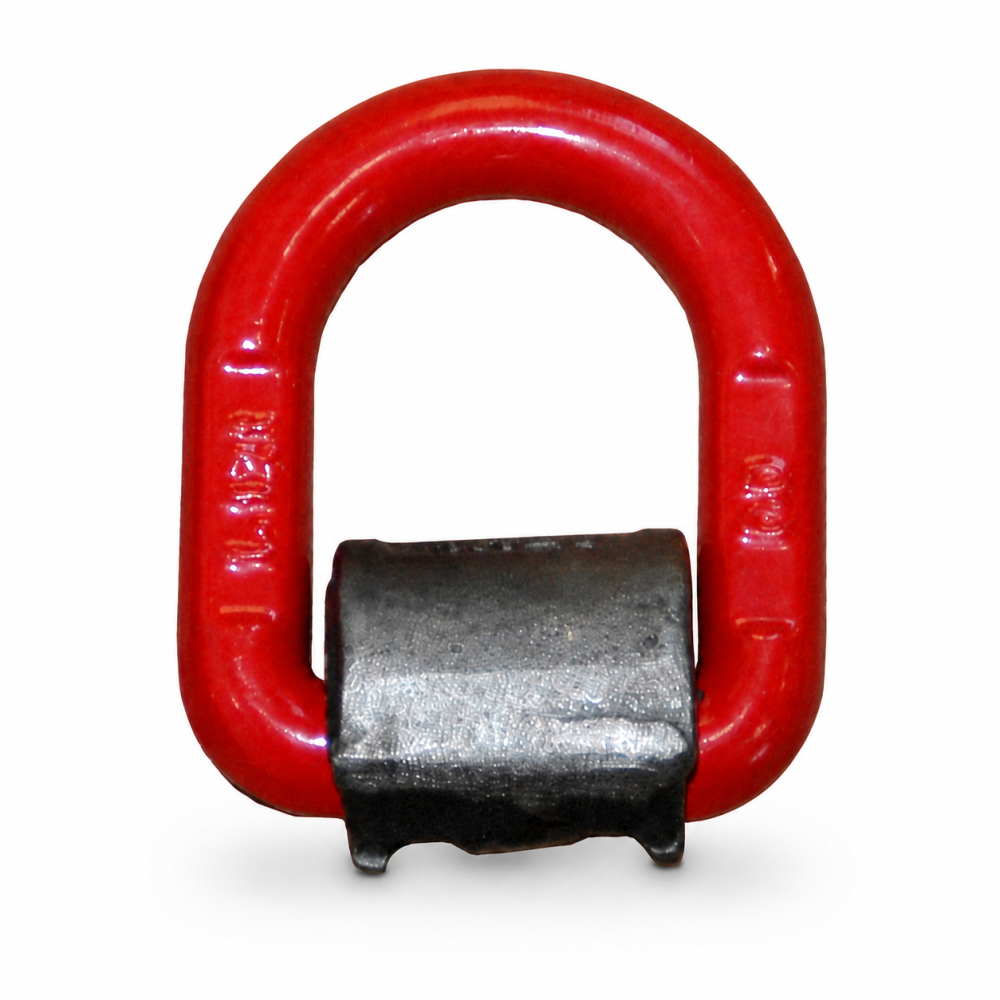

Uchwyt do przyspawania CAW
CECHO · OSPRZĘT DO ZAWIESI
UCHWYT DO PRZYSPAWANIA · KLASA 8
Uchwyt CAW klasy 8 do przyspawania do konstrukcji stalowej. Ruchome ucho stanowi przyłącze osprzętu; sześć wykonań katalogowych ma DOR 1,12–15 t.
1,12–15 tDopuszczalne obciążenie robocze6 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu CAW?
Podaj CAW, wymagane DOR, kierunek siły, materiał i grubość konstrukcji oraz rodzaj osprzętu. Dołącz zdjęcie miejsca montażu.
Zapytaj CECHO o CAW →Zadzwoń: +48 33 825 04 84- Opis produktu
Uchwyt CAW — najważniejsze informacje
KLASA 8Uchwyt spawanyRuchome ucho przyłączeniowe
DOR W TABELI1,12–15 tSześć wykonań CAW
DANE KATALOGOWEEN 1677-1Montaż według instrukcji
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Spawany punkt z ruchomym uchem.
CAW składa się z ucha i części montażowej przeznaczonej do przyspawania. Po prawidłowym montażu tworzy punkt do podłączenia odpowiednio dobranego haka, szakli lub zawiesia.
Ucho musi mieć miejsce na ustawienie zgodne z kierunkiem obciążenia. Dobór obejmuje geometrię współpracującego osprzętu i możliwość jego swobodnego ułożenia.
Tabela podaje DOR samego uchwytu oraz katalogowy parametr spoiny a min. Nośność gotowego punktu wymaga oceny podłoża, konstrukcji i wykonanego połączenia spawanego.
DANE KATALOGOWE CECHO

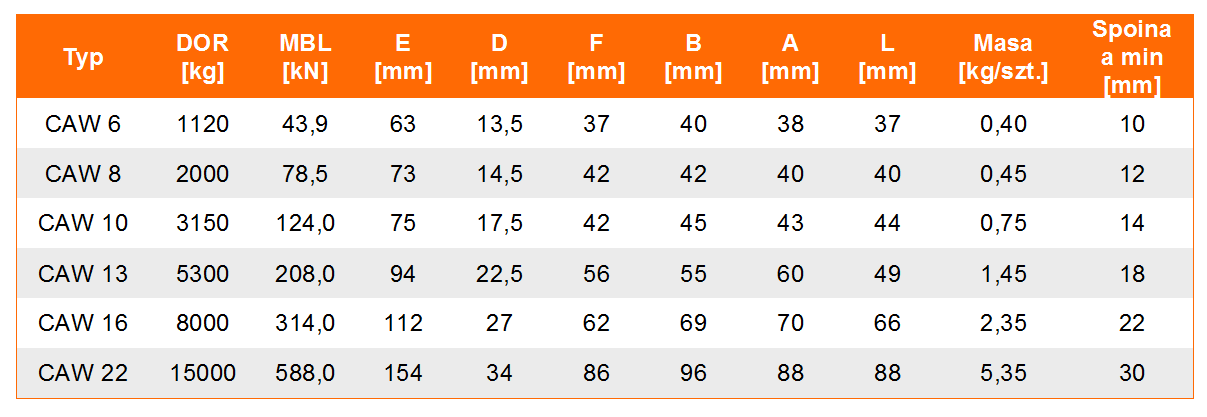

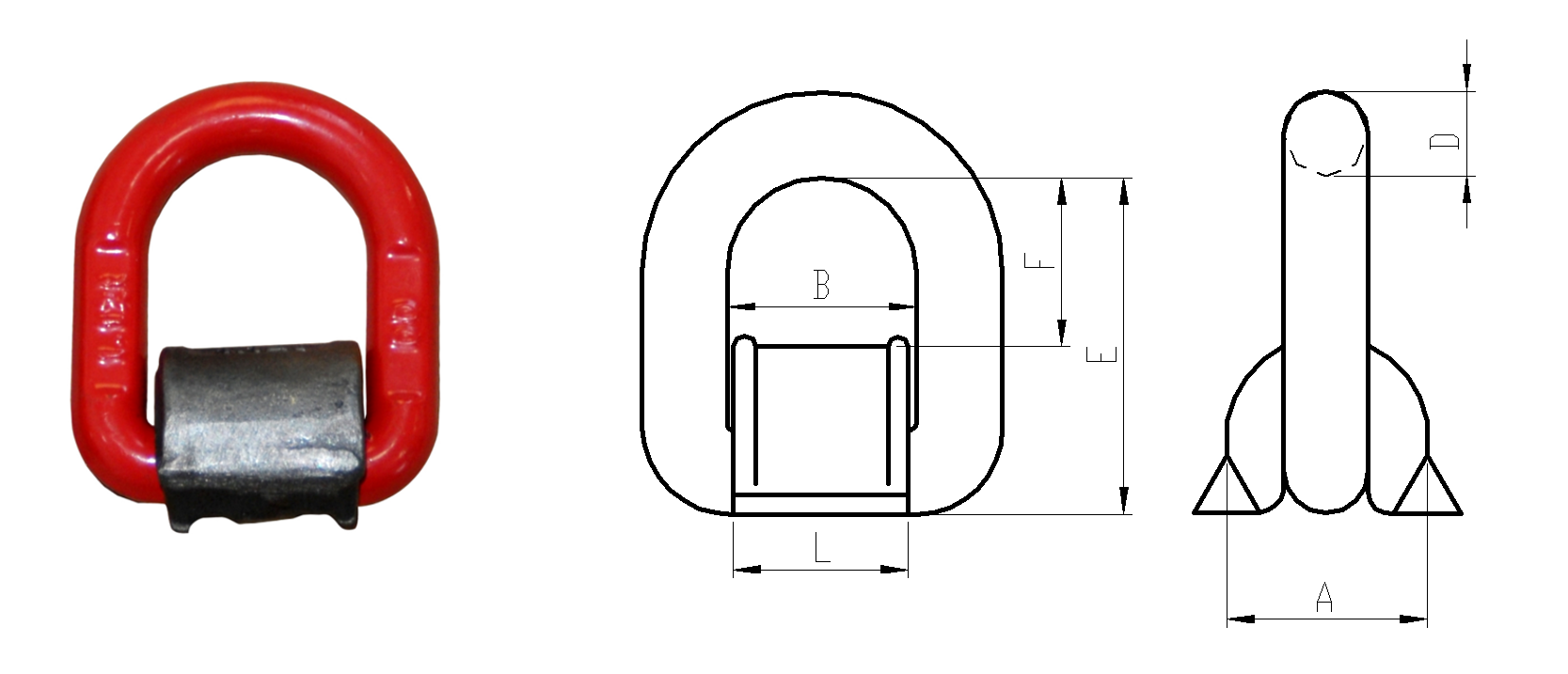

Rysunek wymiarowy i tabela CAW
Sześć wykonań CAW 6–CAW 22. DOR w tonach, MBL w kN oraz wymiary uchwytu i parametr spoiny.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | MBL [kN] | E [mm] | D [mm] | F [mm] | B [mm] | A [mm] | L [mm] | Masa [kg/szt.] | Spoina a min [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| CAW 6 | 1,12 | 43,9 | 63 | 13,5 | 37 | 40 | 38 | 37 | 0,40 | 10 |
| CAW 8 | 2 | 78,5 | 73 | 14,5 | 42 | 42 | 40 | 40 | 0,45 | 12 |
| CAW 10 | 3,15 | 124,0 | 75 | 17,5 | 42 | 45 | 43 | 44 | 0,75 | 14 |
| CAW 13 | 5,3 | 208,0 | 94 | 22,5 | 56 | 55 | 60 | 49 | 1,45 | 18 |
| CAW 16 | 8 | 314,0 | 112 | 27 | 62 | 69 | 70 | 66 | 2,35 | 22 |
| CAW 22 | 15 | 588,0 | 154 | 34 | 86 | 96 | 88 | 88 | 5,35 | 30 |
DOR w tonach, MBL w kN, wymiary i katalogowe a min w mm, masa w kg/szt. Parametry spawania potwierdź według instrukcji i technologii dla podłoża. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CAW razem z miejscem montażu.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Konstrukcja i osprzęt
Przekaż materiał i grubość konstrukcji, dostępną powierzchnię oraz wymiary haka lub szakli. Sprawdź możliwość ułożenia ucha.
Spawanie i kontrola
Ustal technologię spawania na podstawie instrukcji konkretnego wykonania. Sprawdź spoinę i gotowy punkt przed dopuszczeniem do użycia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CAW wskazują EN 1677-1. Przy zapytaniu należy potwierdzić instrukcję montażową oraz wymagania dla spoiny i podłoża właściwe dla dostarczanego wykonania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ucho, część montażową, spoinę oraz konstrukcję w otoczeniu punktu. Pęknięcia, trwałe odkształcenia i nadmierne zużycie wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CAW
Co sprawdzić przed doborem?
Czy DOR uchwytu określa nośność całego punktu?
Nośność gotowego punktu zależy również od podłoża, konstrukcji, spoiny i kierunku obciążenia.
Czy tabela wystarcza do wykonania spoiny?
Potrzebna jest instrukcja właściwego wykonania i technologia spawania dopasowana do materiału konstrukcji.
Czy MBL jest dopuszczalnym obciążeniem pracy?
Nie. Do doboru obciążenia roboczego służy kolumna DOR [t]. MBL podano oddzielnie jako parametr siły zrywającej.
Jakie informacje przesłać do wyceny?
Podaj CAW, wymagane DOR, kierunek siły, materiał i grubość konstrukcji oraz rodzaj osprzętu. Dołącz zdjęcie miejsca montażu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt CAW z CECHO.
Podaj CAW, wymagane DOR, kierunek siły, materiał i grubość konstrukcji oraz rodzaj osprzętu. Dołącz zdjęcie miejsca montażu.
Wyślij zapytanie o CAW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
