Uchwyt do przenoszenia blach w poziomie typ 2 UBP
Dobór i wsparcie techniczne: CECHO.
2UBP · BLACHY W POŁOŻENIU POZIOMYM
Uchwyty 2UBP służą do przenoszenia blach w położeniu poziomym. Seria obejmuje 2UBP-3, 2UBP-6 i 2UBP-10 o DOR pary 3, 6 i 10 t. Zakres chwytania szczęk wynosi 15–60 mm.
3–10 tDOR pary; pojedynczy uchwyt 1,5–5 t3 wykonania w tabeli doboru

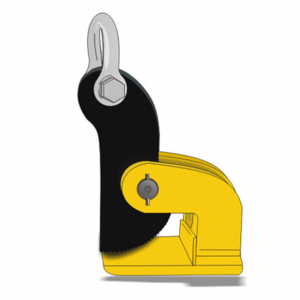

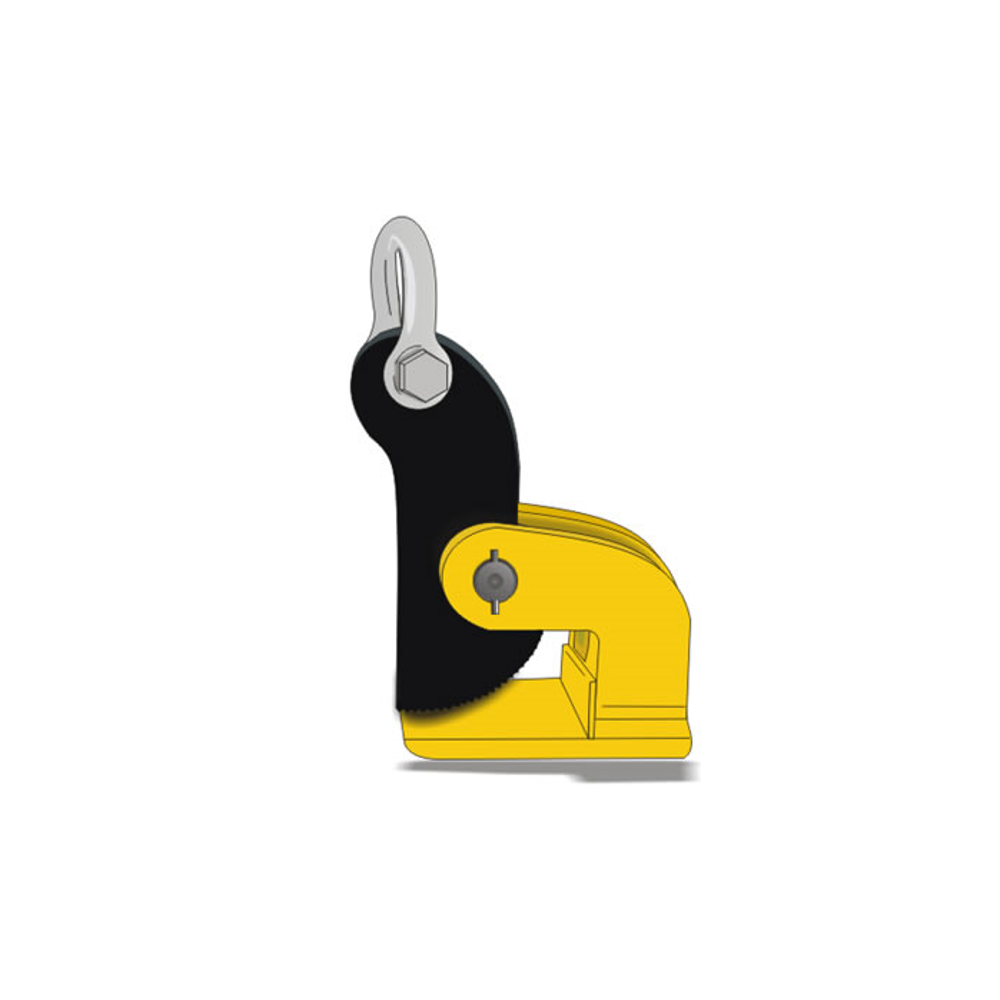

Ilustracja konstrukcji uchwytu 2UBP.
Potrzebujesz doboru uchwytu 2UBP?
Podaj masę, grubość i wymiary blachy, liczbę punktów chwytu oraz układ zawiesia.
Zapytaj CECHO o 2UBP →Zadzwoń: +48 33 825 04 84- Opis produktu
Uchwyt 2UBP — najważniejsze informacje
DOR PARY3 / 6 / 10 t1 szt.: 1,5 / 3 / 5 t
ZAKRES CHWYTU15–60 mmGrubość chwytanej blachy
ZASTOSOWANIETransport poziomyPodwieszenie do zawiesia
WSPARCIE CECHODobór 2UBPKontakt z technikiem →
UCHWYTY DO POZIOMEGO TRANSPORTU BLACH
Dobierz uchwyty do blachy i całego układu podnoszenia.
2UBP obejmuje trzy wykonania różniące się nośnością i gabarytami. Oznaczenia 2UBP-3, 2UBP-6 i 2UBP-10 odpowiadają katalogowemu DOR pary: 3, 6 i 10 t. Wartości dla jednej sztuki wynoszą odpowiednio 1,5, 3 i 5 t.
Zakres chwytania 15–60 mm jest wspólny dla całej serii. Przy doborze sprawdź grubość blachy, jej masę, gabaryty i położenie środka ciężkości. Rysunek i tabela ułatwiają porównanie wymiarów korpusu oraz połączenia z osprzętem.
DANE KATALOGOWE CECHO

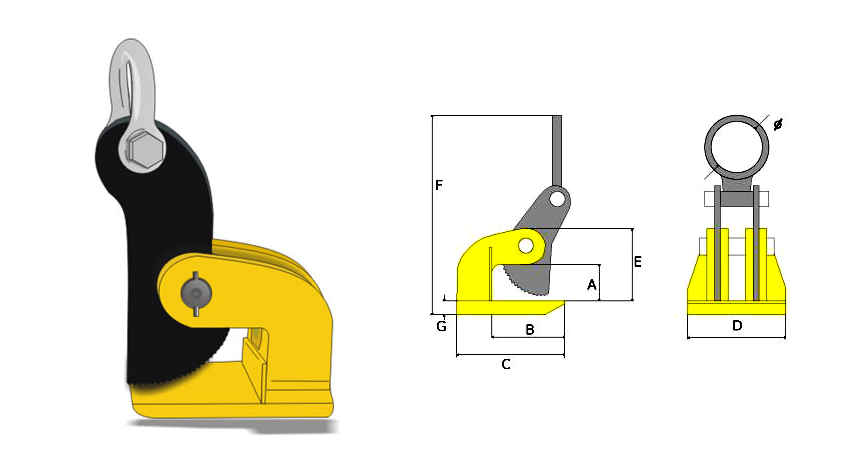

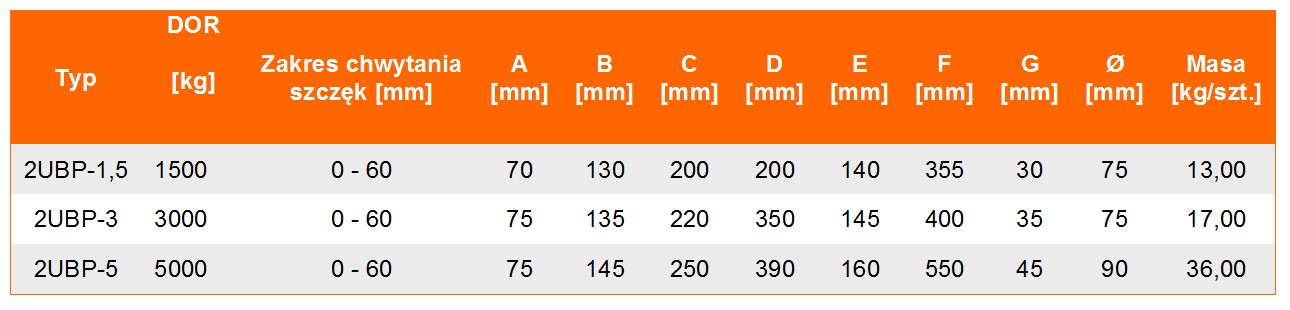

Rysunek wymiarowy i tabela 2UBP
Nośności jednej sztuki i pary podano w osobnych kolumnach. Dane dotyczą chwytu 15–60 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 1 szt. (t) | DOR pary (t) | Chwyt (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Ø (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2UBP-3 | 1,5 | 3 | 15–60 | 70 | 130 | 200 | 200 | 140 | 355 | 30 | 75 |
| 2UBP-6 | 3 | 6 | 15–60 | 75 | 135 | 220 | 350 | 145 | 400 | 35 | 75 |
| 2UBP-10 | 5 | 10 | 15–60 | 75 | 145 | 250 | 390 | 160 | 550 | 45 | 90 |
DOR w t; zakres chwytania i wymiary w mm. DOR pary nie zastępuje sprawdzenia rozkładu obciążeń i dopuszczonej konfiguracji zawiesia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać 2UBP do blach?
Dobór oprzyj na obciążeniu i warunkach chwytu.
Grubość i gabaryty
Sprawdź, czy grubość chwytanej blachy mieści się w zakresie 15–60 mm. Podaj jej długość i szerokość oraz dostępne miejsca prawidłowego osadzenia uchwytów.
Połączenie z zawiesiem
Porównaj średnicę ucha i wymiary A–G. Prześlij szkic rozmieszczenia uchwytów, typ zawiesia oraz kąty jego pracy, aby sprawdzić cały zestaw.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed użyciem sprawdź oznaczenie wykonania, DOR i zakres chwytania. Zasady podwieszania, dopuszczone kierunki obciążenia i kryteria kontroli określa instrukcja właściwego uchwytu. W danych wyrobu wskazano PN-EN 13155.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, szczękę i powierzchnie chwytające, ucho, sworzeń oraz połączenia. Pęknięcia, odkształcenia, nadmierne zużycie lub nieprawidłowa praca mechanizmu wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co oznaczają symbole 2UBP-3, 2UBP-6 i 2UBP-10?
Odpowiadają DOR pary uchwytów: 3, 6 i 10 t. DOR jednej sztuki wynosi odpowiednio 1,5, 3 i 5 t.
Jaki jest zakres chwytania 2UBP?
15–60 mm dla wszystkich trzech wykonań wymienionych w tabeli.
Jakie dane przesłać do doboru?
Masę, grubość i gabaryty blachy, rozmieszczenie punktów chwytu oraz schemat zawiesia.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy oraz układ podwieszenia i wymaganą liczbę uchwytów.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt 2UBP z CECHO.
Prześlij dane blachy i szkic podwieszenia. Dobierzemy wykonanie 2UBP i osprzęt współpracujący.
Wyślij zapytanie o 2UBP →
Zdjęcia ładunku i miejsca pracy możesz przesłać e-mailem.
