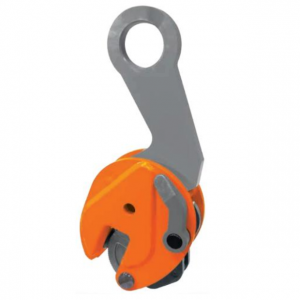

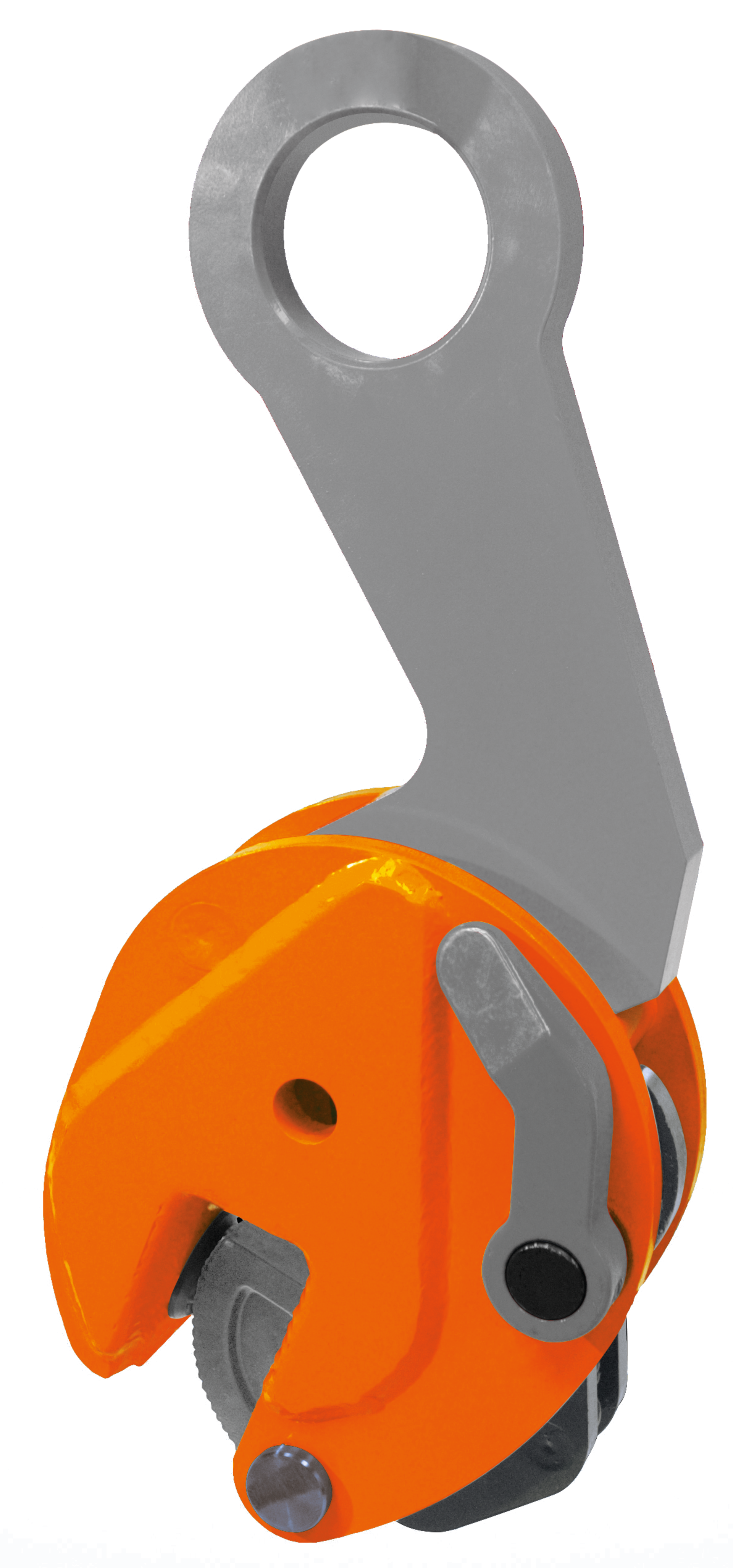

Uchwyt do podnoszenia i przenoszenia belek stalowych, profili i konstrukcji BKW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · UCHWYT DO BELEK STALOWYCH
Uchwyt do podnoszenia, przemieszczania i ustawiania stalowych belek. Specjalnie ukształtowane ucho pomaga utrzymać środek ciężkości pod punktem podwieszenia. DOR 1–3 t, chwyt 0–25 mm zależnie od wykonania.
1–3 tDOR pojedynczego uchwytu3 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do belek BKW?
Podaj typ profilu, grubość półki, masę i długość belki oraz planowany sposób podwieszenia.
Zapytaj CECHO o BKW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do belek pewag BKW — najważniejsze informacje
ZASTOSOWANIEBelki stalowePrzemieszczanie i ustawianie
DOR1–3 tMinimum obciążenia 10% DOR
CHWYT0–25 mmPełne osadzenie na półce
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

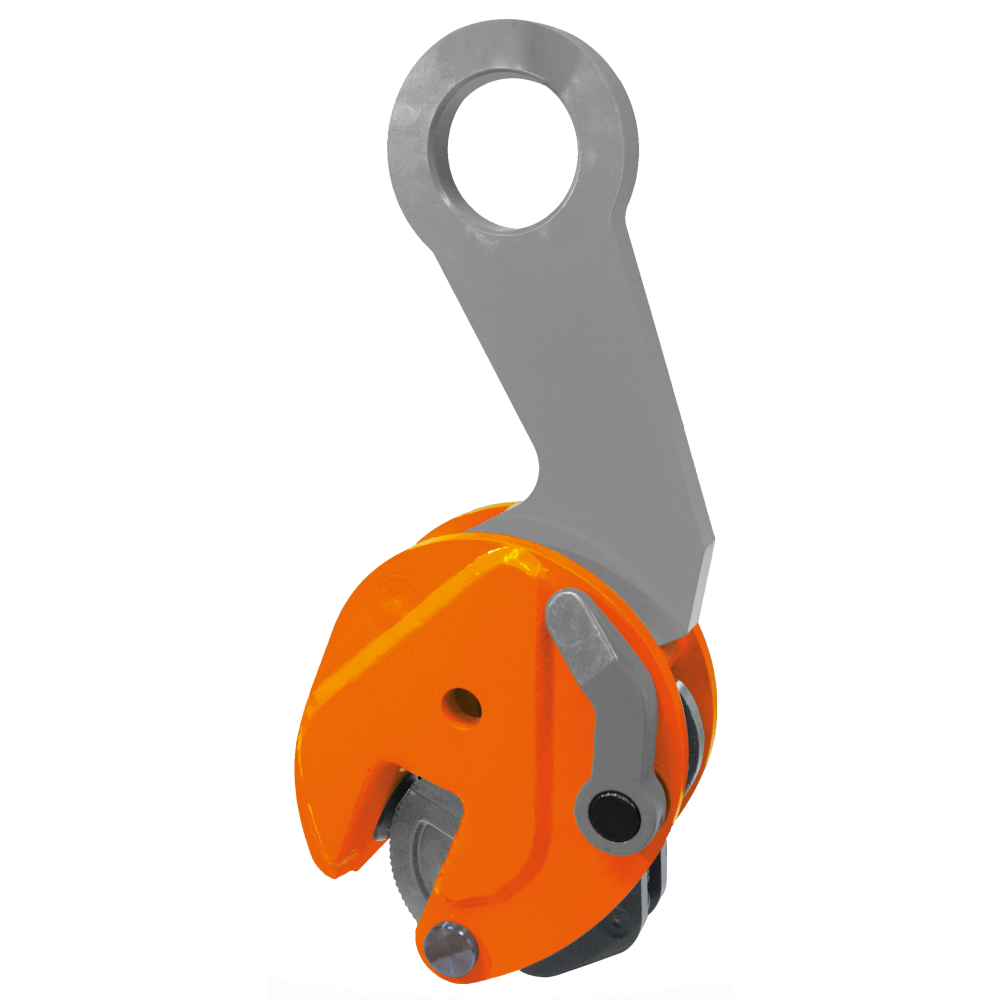

PRZEMIESZCZANIE I USTAWIANIE BELEK
Ucho dopasowane do równowagi belki.
pewag BKW służy do podnoszenia i transportu stalowych belek, m.in. profili T, UNP, INP, IPE i HE. Kształt ucha pomaga ustawić środek ciężkości belki pod punktem podwieszenia, co ułatwia jej pozycjonowanie i układanie.
Uchwyt musi obejmować półkę na pełną głębokość szczęk. Miejsce chwytu powinno być płaskie; uchwytu nie wolno osadzać na powierzchni stożkowej ani zwężającej się. Ucho kieruje się ku środkowi belki lub konstrukcji.
Mechanizm z dźwignią i sprężyną zapewnia wstępny docisk szczęki. Podczas podnoszenia docisk wzrasta wraz z obciążeniem. Przed przemieszczeniem trzeba sprawdzić zamknięcie, równowagę i brak poślizgu.
Minimum obciążenia wynosi 10% DOR. Podnoś pojedynczą belkę, stosując kierunki siły pokazane na diagramach producenta.
DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela BKW

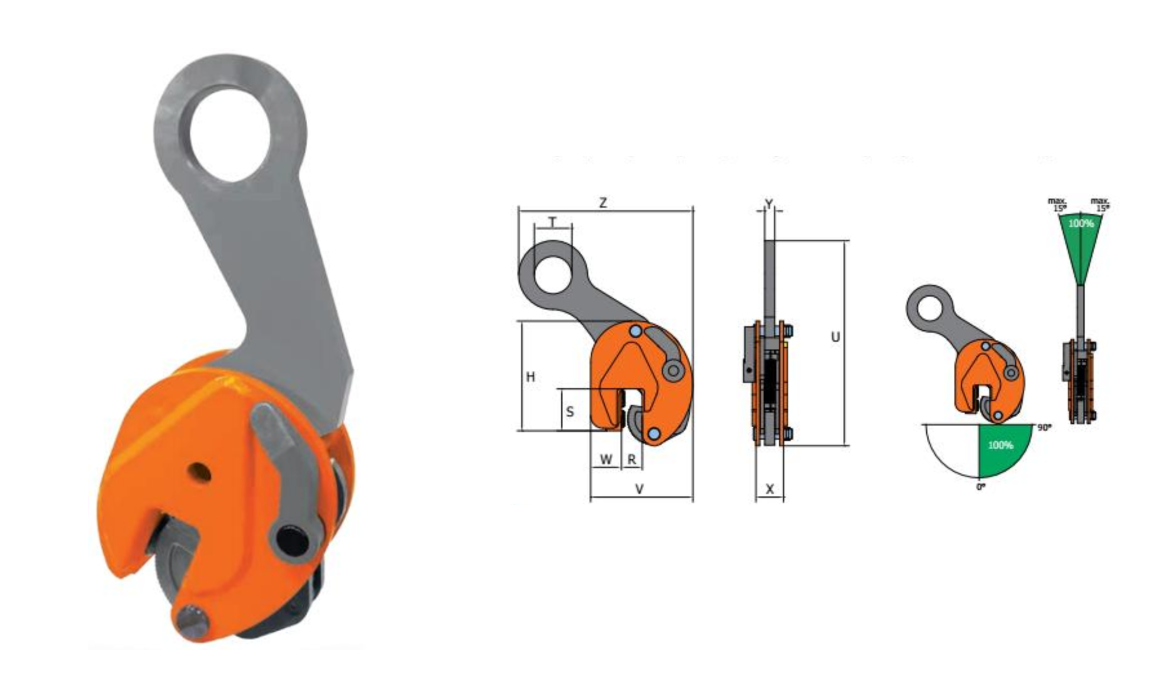

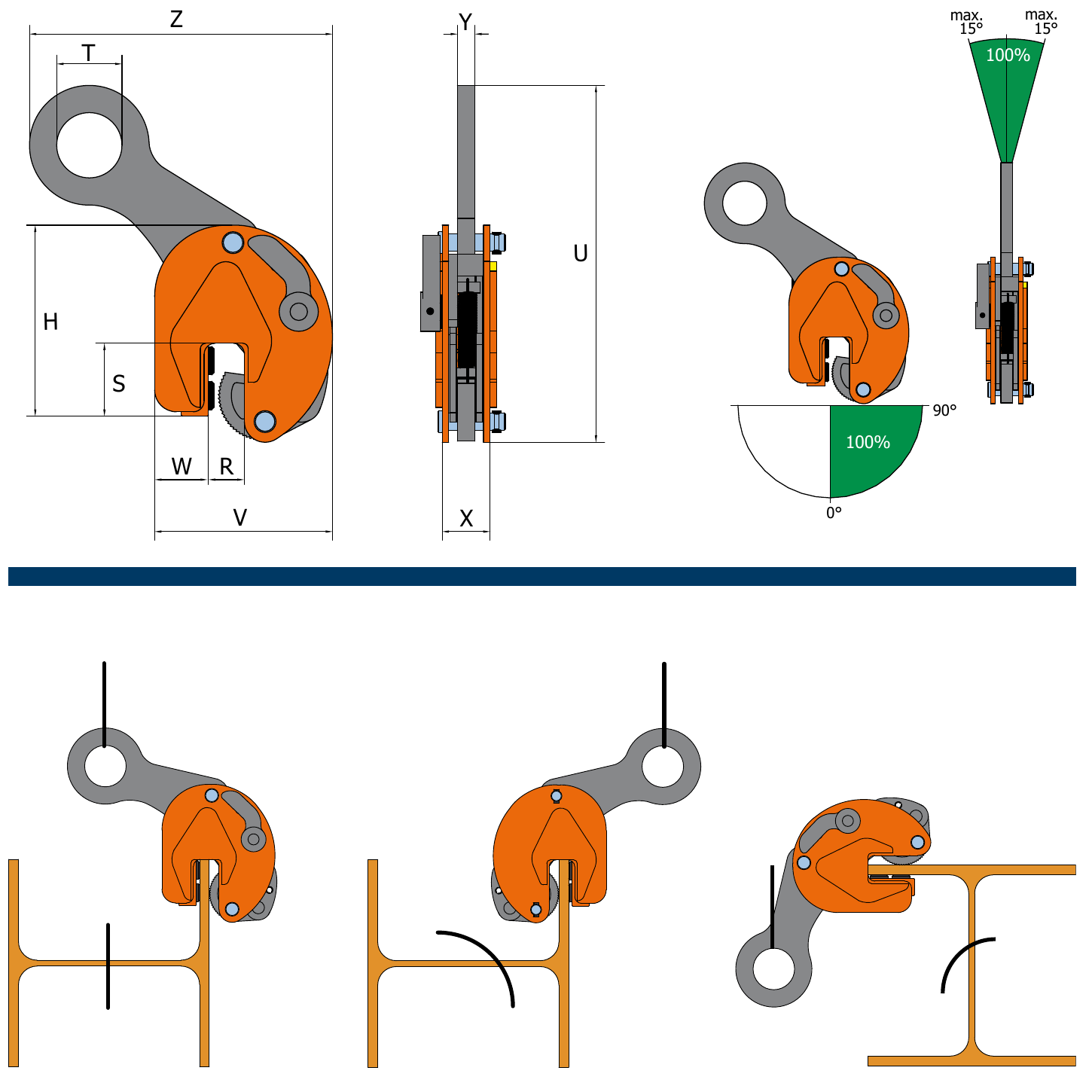

Trzy wykonania: 1, 1,5 oraz 3 t. R oznacza grubość półki mieszczącą się w zakresie chwytu; H i Z uzupełniono z katalogu pewag.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

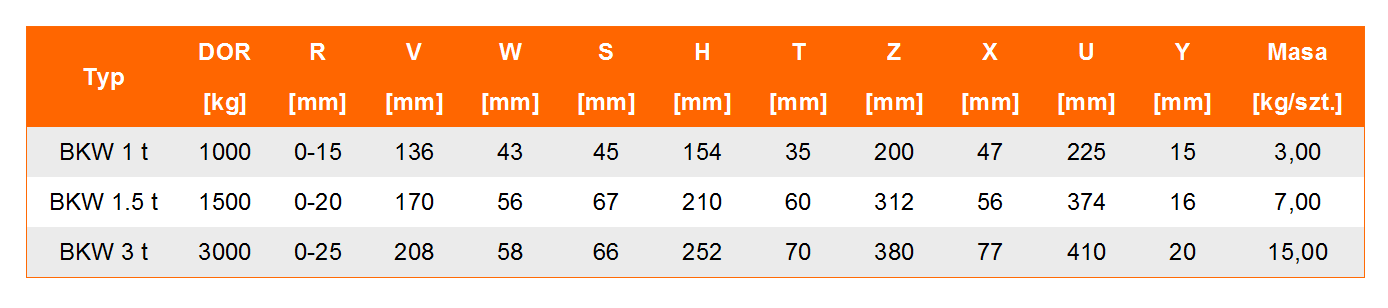

| Typ | DOR [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Z [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BKW 1 t | 1 | 0-15 | 154 | 45 | 35 | 225 | 136 | 43 | 47 | 15 | 200 | 3 |
| BKW 1.5 t | 1,5 | 0-20 | 210 | 67 | 60 | 374 | 170 | 56 | 56 | 16 | 312 | 7 |
| BKW 3 t | 3 | 0-25 | 252 | 66 | 70 | 410 | 208 | 58 | 77 | 20 | 380 | 15 |
DOR pojedynczego uchwytu w t; wymiary w mm; masa w kg/szt. Minimum obciążenia 10% DOR. Wymiary H i Z potwierdza katalog pewag, s. 32. Źródło: karta producenta pewag BKW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt BKW?
Sprawdź profil, obciążenie każdego uchwytu i kierunek pracy zawiesia.
Nośność oraz równowaga
Minimalne obciążenia to odpowiednio 0,1 / 0,15 / 0,3 t. Uwzględnij długość belki, środek ciężkości i rozdział sił. DOR kilku uchwytów nie jest automatycznie nośnością całego zestawu.
Powierzchnia i podwieszenie
Maksymalna twardość powierzchni wynosi 37 HRC, a zakres temperatury −40 do +100°C. Usuń olej, korozję i zgorzelinę. Unikaj obciążenia bocznego ucha; przy kilku punktach dobierz odpowiednie zawiesie lub trawersę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja BKW opisuje osadzenie na półce, ustawienie ucha, podnoszenie i kontrolę uchwytu. Producent wskazuje EN 13155. Przed pracą zapoznaj się z pełną instrukcją i diagramami kierunku obciążenia.
Instrukcja i dokumentacja producenta ↗Karta BKW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, ucho, sworznie, zęby, sprężynę i blokadę dźwigni. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy specjalnie ukształtowane ucho BKW?
Pomaga utrzymać środek ciężkości pod punktem podwieszenia. Ułatwia przemieszczanie, pozycjonowanie i układanie belek stalowych.
Jak głęboko osadzić uchwyt na półce?
Na pełną głębokość szczęk, na płaskim i czystym fragmencie profilu. Ucho powinno być skierowane ku środkowi belki.
Jakie jest minimum obciążenia BKW?
10% DOR: 0,1 t dla BKW 1 t, 0,15 t dla BKW 1,5 t i 0,3 t dla BKW 3 t.
Czy można chwycić kilka belek jednocześnie?
Nie. Instrukcja dopuszcza podnoszenie jednej belki naraz.
Jakie informacje przesłać do wyceny?
Podaj typ i długość profilu, grubość półki, masę, położenie środka ciężkości oraz liczbę i rozmieszczenie punktów podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do belek BKW z CECHO.
Prześlij przekrój profilu oraz masę i długość belki. Dobierzemy uchwyt i sposób podwieszenia.
Wyślij zapytanie o BKW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
