Sworzeń nośny do połączeń widełkowych pewag KBSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G10 · CZĘŚCI I AKCESORIA
Sworzeń nośny pewag KBSW do połączeń widełkowych winner G10. Dziewięć rozmiarów, rysunek, wymiary i dokładna tabela zgodnych komponentów.
5/6–26 Oznaczenia rozmiarów zestawu9 wykonań w tabeli producenta

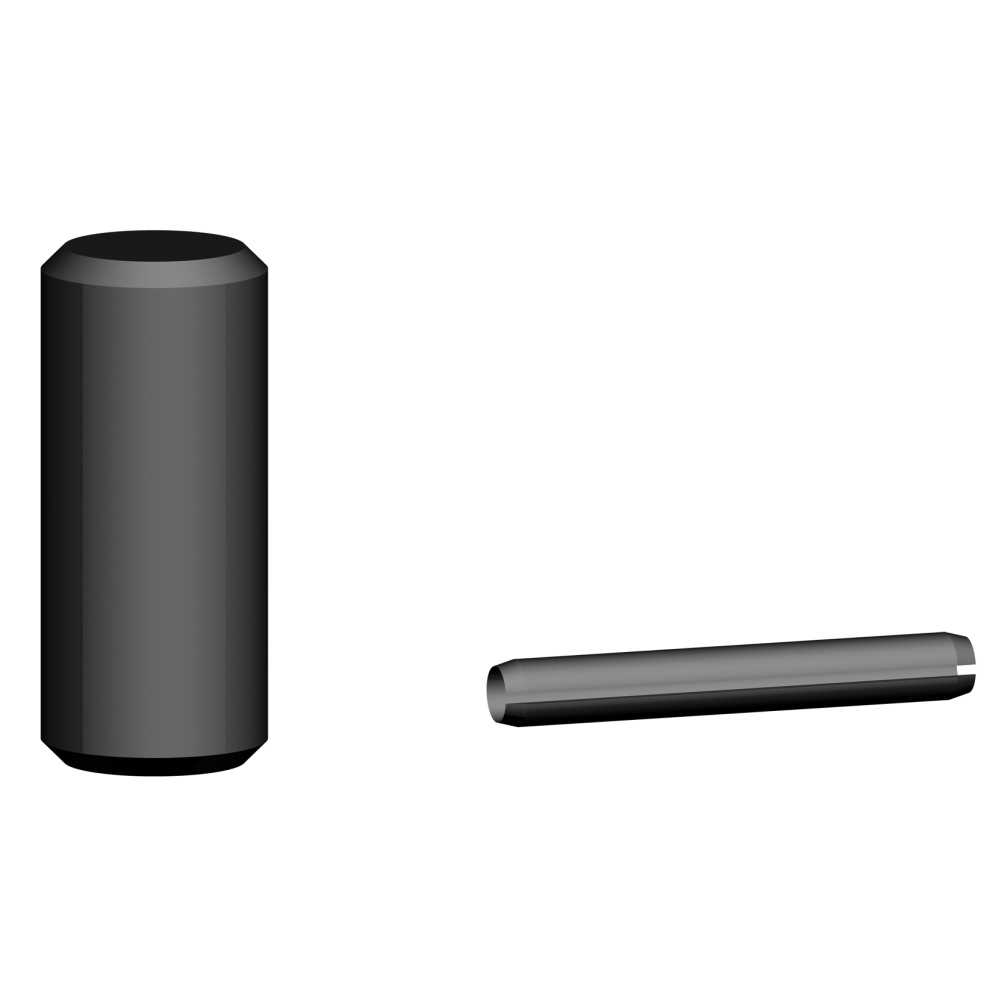

Zdjęcie przedstawia części zestawu. Kompletny element osprzętu dobierany jest osobno.
Potrzebujesz doboru sworznia nośnego KBSW?
Prześlij symbol osprzętu, rozmiar i zdjęcie oznaczeń.
Zapytaj CECHO o KBSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Sworzeń nośny do połączeń widełkowych pewag KBSW — najważniejsze informacje
SYSTEMwinner G10Oryginalne części pewag
DOBÓRPełne oznaczenieSprawdź model i rozmiar
ZASTOSOWANIESerwis osprzętuZgodność według tabeli
WSPARCIE CECHODobór częściKontakt z technikiem →
ORYGINALNE CZĘŚCI ZAMIENNE PEWAG
Sworzeń z oznaczeniem klasy 10 i marki PWW.
KBSW służy jako wymienny sworzeń nośny w połączeniach widełkowych osprzętu pewag. Ma czarną powłokę Corropro i oznaczenia klasy 10 oraz producenta PWW. Oryginalne zdjęcie przedstawia sworzeń i element zabezpieczający.
Dla zastosowań do podnoszenia producent wskazuje EN 1677-1 z parametrami mechanicznymi klasy 10. Dobór zależy od modelu i rozmiaru osprzętu; sam wymiar sworznia nie wystarcza do potwierdzenia zgodności.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela KBSW
Aktualne wykonania według oferty pewag. Dopasowania według katalogu winner G10, strona 103.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Zestaw | L [mm] | d [mm] | L1 [mm] | d1 [mm] | Masa [kg/szt.] | Zgodny osprzęt |
|---|---|---|---|---|---|---|
| KBSW 5/6 | 16,50 | 7,40 | 16 | 2,50 | 0,01 | XKW 5/6, KRW 5/6, KHSW 5/6, KLHW 5/6, KPW 6, KVS 6 |
| KBSW 7 | 23 | 9 | 22 | 3 | 0,02 | XKW 7, KRW 7, KOW 7, KHSW 7, KCHW 7, KLHW 7, KFW 7, KPW 7, KPSW 7, KSCHW 7, KVS 7 |
| KBSW 8 | 23 | 10 | 22 | 3 | 0,02 | XKW 8, KRW 8, KOW 8, KHSW 8, BKHSW 8, KCHW 8, KLHW 8, KFW 8, KPW 8, KPSW 8, KSCHW 8, KVS 8 |
| KBSW 10 | 29,50 | 12,50 | 28 | 3,50 | 0,03 | XKW 10, KRW 10, KOW 10, KHSW 10, BKHSW 10, KCHW 10, KLHW 10, KFW 10, KPW 10, KPSW 10, KSCHW 10, KVS 10 |
| KBSW 13 | 37 | 16 | 36 | 4 | 0,06 | XKW 13, KRW 13, KOW 13, KHSW 13, KCHW 13, KLHW 13, KLHMW 13, KFW 13, KPW 13, KPSW 13, KSCHW 13, KVS 13 |
| KBSW 16 | 52 | 20 | 40 | 4,50 | 0,12 | XKW 16, KRW 16, KOW 16, KHSW 16, KCHW 16, KLHW 16, KPW 16, KPSW 16, KSSW 16 |
| KBSW 19/20 | 73 | 24 | 50 | 5 | 0,27 | KRW 19/20, KHSW 19/20, KLHW 19/20, KPW 19/20 |
| KBSW 22 | 71 | 27 | 55 | 5 | 0,29 | KRW 22, KHSW 22, KLHW 22, KPW 22 |
| KBSW 26 | 86 | 33 | 70 | 5 | 0,59 | KLHW 26 |
Część nie ma samodzielnego DOR. Obowiązują parametry i instrukcja kompletnego osprzętu. Katalog pewag G10, s. 103 ↗. Wymiary w mm, masa w kg/szt. Przypisania obejmują również serwis starszych modeli; nie potwierdzają dostępności nowych kompletnych haków. Źródło: karta producenta pewag KBSW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KBSW z CECHO.
Podaj model, system i rozmiar elementu wymagającego serwisu.
Wybierz właściwy zestaw
Porównaj symbol w odpowiedniej kolumnie tabeli. Zamawiaj pełne oznaczenie zestawu wraz z rozmiarem i ewentualnym oznaczeniem wykonania.
Sprawdź element po naprawie
Wymianę i kontrolę działania przeprowadź zgodnie z instrukcją producenta. Zużycie lub uszkodzenie korpusu wymaga odrębnej oceny; sama wymiana zabezpieczenia nie usuwa takich uszkodzeń.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zastosuj instrukcję właściwego elementu pewag winner G10. Wskazówki montażowe i zakres dostawy zestawu sprawdź dla konkretnego wykonania.
Dokumentację części zamiennej i zakres dostawy uzgodnij przy zapytaniu.
Karta KBSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
CECHO pomaga rozpoznać część, dobrać rozmiar i ustalić zakres serwisu. Prześlij zdjęcie oznaczeń oraz opis uszkodzenia lub objawu działania mechanizmu.
Zobacz zakres serwisu CECHO →PYTANIA O KBSW
Co sprawdzić przed doborem?
Kto produkuje sworzeń nośny KBSW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KBSW 7 i 8 są jednakowe?
Nie. Różnią się średnicą sworznia i przypisaniem do osprzętu. W tabeli podano obydwa wykonania oddzielnie.
Który sworzeń pasuje do KLHMW 13?
Katalog pewag przypisuje do niego KBSW 13.
Jakie informacje przesłać do wyceny?
Prześlij model i rozmiar osprzętu, symbol poszukiwanego zestawu oraz liczbę sztuk. Pomocne są zdjęcia oznaczeń i miejsca montażu.
