Strona główna » Produkty » Akcesoria zawiesiowe » Części zamienne pewag » Nierdzewne » Sworzeń nierdzewny z tulejką do złączki pewag CBHWI
Sworzeń nierdzewny z tulejką do złączki pewag CBHWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · CZĘŚCI I AKCESORIA
Nierdzewny sworzeń z tulejką pewag CBHWI do złączek Connex CWI winner inox. Sześć zestawów klasy 6 plus, dokładna tabela zgodności i dobór CECHO.
5 / 6 / 7–8 / 10 / 13 / 16 Oznaczenia rozmiarów zestawu6 wykonań w tabeli producenta

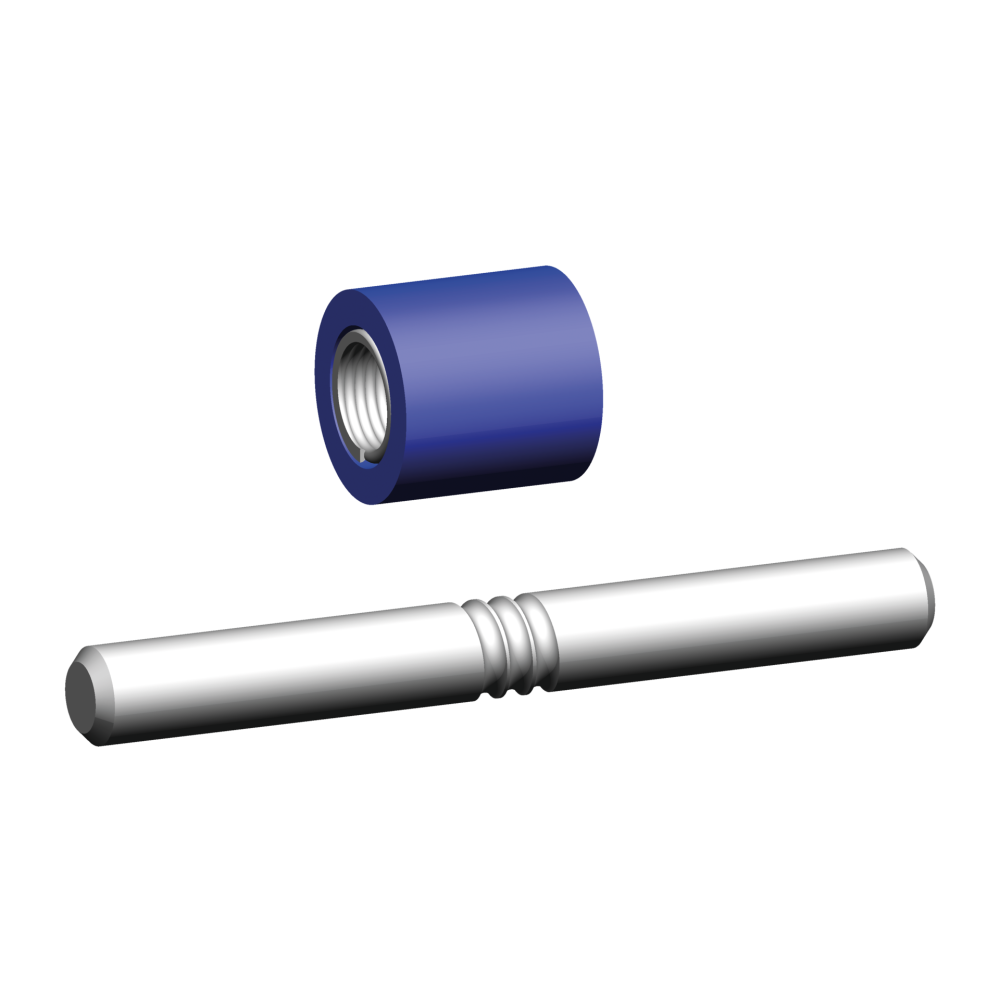

Zdjęcie przedstawia części zestawu. Kompletny element osprzętu dobierany jest osobno.
Potrzebujesz doboru sworznia z tulejką CBHWI?
Prześlij symbol osprzętu, rozmiar i zdjęcie oznaczeń.
Zapytaj CECHO o CBHWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Sworzeń nierdzewny z tulejką do złączki pewag CBHWI — najważniejsze informacje
SYSTEMwinner inoxNierdzewne części pewag
DOBÓRPełne oznaczenieSprawdź model i rozmiar
ZASTOSOWANIESerwis osprzętuZgodność według tabeli
WSPARCIE CECHODobór częściKontakt z technikiem →
ORYGINALNE CZĘŚCI ZAMIENNE PEWAG
Komplet do połączenia Connex CWI.
CBHWI składa się z nierdzewnego sworznia i sprężyny spiralnej osadzonej w powiększonej tulejce z tworzywa. Konstrukcja ułatwia montaż i blokowanie sworznia we właściwym położeniu.
Sworzeń i sprężyna wykonane są ze stali 1.4462 (AISI F51 / 318 LN). Producent wskazuje zgodność konstrukcyjną ze starszą klasą 5, lecz właściwości materiałowe obecnej klasy 6 plus są inne. Przy serwisie starszej złączki trzeba sprawdzić jej pełne oznaczenie.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Zdjęcie i tabela doboru CBHWI
Wykonania według aktualnej oferty pewag. Zgodność i skład uzupełniono na podstawie katalogu winner inox, strona 37.
Powiększ zdjęcie ↗DOBÓR ZESTAWUNa telefonie przesuń tabelę w bok →
| Oznaczenie zestawu | Złączka Connex |
|---|---|
| CBHWI 5-6 | CWI 5-6 |
| CBHWI 6-6 | CWI 6-6 |
| CBHWI 7/8-6 | CWI 7-6 + CWI 8-6 |
| CBHWI 10-6 | CWI 10-6 |
| CBHWI 13-6 | CWI 13-6 |
| CBHWI 16-6 | CWI 16-6 |
Zestaw nie ma samodzielnego DOR. Obowiązują dane kompletnego osprzętu lub zawiesia. Katalog winner inox, s. 37 ↗. Źródło: karta producenta pewag CBHWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz CBHWI z CECHO.
Podaj model, system i rozmiar elementu wymagającego serwisu.
Wybierz właściwy zestaw
Porównaj symbol w odpowiedniej kolumnie tabeli. Zamawiaj pełne oznaczenie zestawu wraz z rozmiarem i ewentualnym oznaczeniem wykonania.
Sprawdź element po naprawie
Wymianę i kontrolę działania przeprowadź zgodnie z instrukcją producenta. Zużycie lub uszkodzenie korpusu wymaga odrębnej oceny; sama wymiana zabezpieczenia nie usuwa takich uszkodzeń.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zastosuj dokumentację właściwego elementu winner inox i wskazówki montażowe pewag. Pobierz katalog winner inox ↗.
Dokumentację części zamiennej i zakres dostawy uzgodnij przy zapytaniu.
Karta CBHWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
CECHO pomaga rozpoznać część, dobrać rozmiar i ustalić zakres serwisu. Prześlij zdjęcie oznaczeń oraz opis uszkodzenia lub objawu działania mechanizmu.
Zobacz zakres serwisu CECHO →PYTANIA O CBHWI
Co sprawdzić przed doborem?
Kto produkuje sworzeń z tulejką CBHWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Kiedy wymienić sworzeń i tulejkę?
Instrukcje katalogowe CWI zalecają nowy sworzeń i tulejkę po trzech cyklach montażu i demontażu. Uszkodzenie wymaga wcześniejszej oceny i wymiany zgodnie z instrukcją.
Czy zestaw pasuje do starszej klasy 5?
pewag potwierdza zgodność konstrukcyjną, wskazując różne właściwości materiałowe klasy 6 plus. Dobór do starszego elementu trzeba potwierdzić na podstawie jego oznaczenia.
Jakie informacje przesłać do wyceny?
Prześlij model i rozmiar osprzętu, symbol poszukiwanego zestawu oraz liczbę sztuk. Pomocne są zdjęcia oznaczeń i miejsca montażu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz sworzeń z tulejką CBHWI z CECHO.
Pomożemy dobrać właściwą część pewag na podstawie oznaczenia i zdjęć osprzętu.
Wyślij zapytanie o CBHWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
