Rozdzielacz obciążenia pewag AGWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · KLASA 12
Rozdzielacz pewag AGWP wyrównuje dopuszczalne różnice długości cięgien i położenia punktów podnoszenia. Do odpowiednio dobranych układów dwu- i czterocięgnowych klasy 12, w wykonaniach AGWP 7/8 oraz AGWP 10.
4,25–7,1 tDopuszczalne obciążenie robocze2 wykonania · szczegóły w tabeli

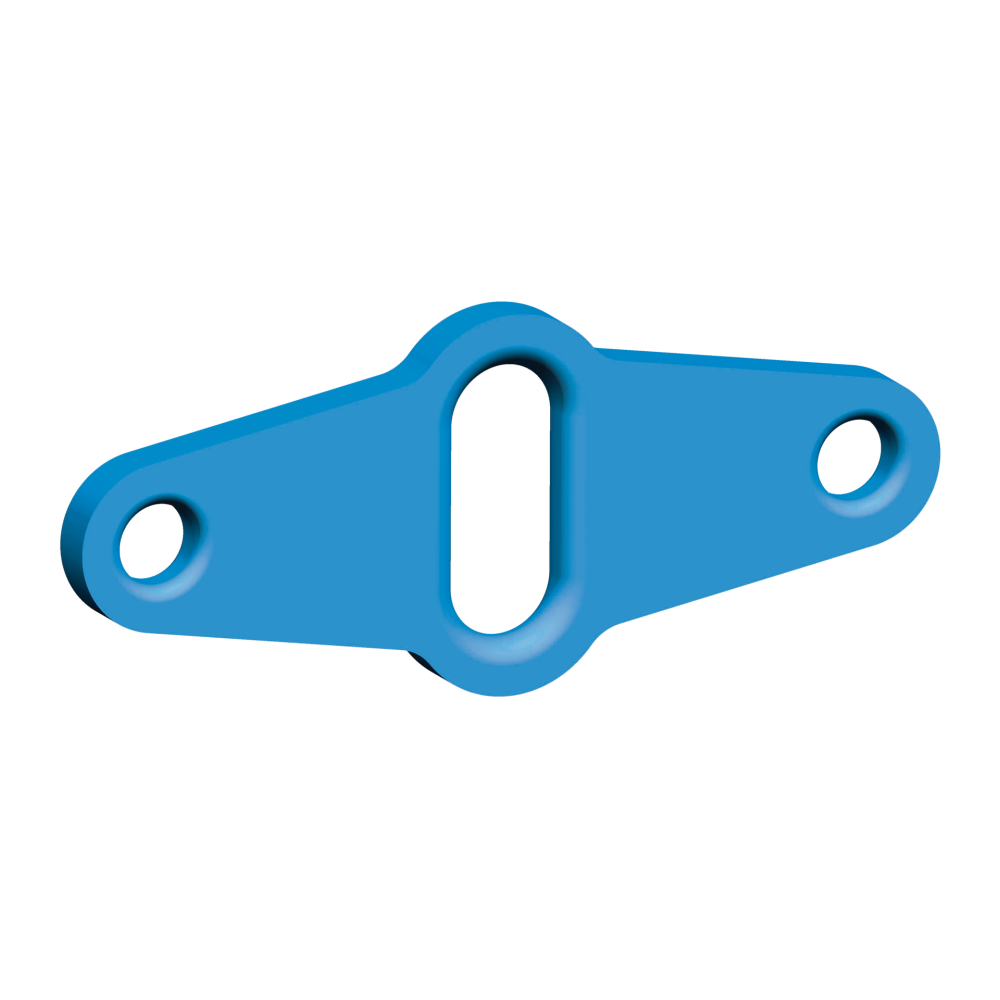

Oryginalny materiał pewag. Geometria zespołu zależy od wybranego wykonania.
Potrzebujesz doboru rozdzielacza obciążenia AGWP?
Prześlij średnicę łańcucha, geometrię zawiesia, masę i środek ciężkości ładunku oraz planowany układ cięgien.
Zapytaj CECHO o AGWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Rozdzielacz obciążenia pewag AGWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Osprzęt do podnoszenia
DOR4,25–7,1 tDla β 0–45°
DOKUMENTACJAInstrukcja G12Dobór całego układu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT ZAWIESIOWY KLASY 12
Równomierny udział cięgien w przenoszeniu obciążenia.
W prawidłowo dobranym zawiesiu z AGWP można uwzględnić cztery cięgna jako nośne. Oceny dokonuje osoba kompetentna dla konkretnego układu. Samo dodanie rozdzielacza nie zwiększa automatycznie DOR używanego zawiesia.
AGWP łączy się z łańcuchem przez ogniwa Connex. Długości trzeba tak dobrać, aby haki końcowe znajdowały się na jednym poziomie. Tabela podaje różnicę L1/L2 w liczbie ogniw: L1 to cięgno bez rozdzielacza, L2 z rozdzielaczem.
Można zestawić dwa zawiesia dwucięgnowe, wyposażając jedno w AGWP. Instrukcja zaleca w takim układzie kąt do 45°, aby nie przeciążać noska haka dźwignicy. Ogniwa główne wymagają DOR o 41% większego niż przy standardowym użyciu dwucięgnowym.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela AGWP
Dobierz wykonanie do łańcucha, haka dźwignicy i warunków pracy. Nośność i wymiary są podane w dwóch czytelnych tabelach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Łącznik Connex | DOR β 0–45° [t] | DOR β >45–60° [t] | Różnica długości L1/L2 |
|---|---|---|---|---|
| AGWP 7/8 | CWP 10 | 4,25 | 3 | 6 ogniw dla łańcucha 7 mm; 5 ogniw dla 8 mm |
| AGWP 10 | CWP 13 | 7,1 | 5 | 4 ogniwa dla łańcucha 10 mm |
| Typ | a [mm] | e [mm] | d1 [mm] | d2 [mm] | h [mm] | h1 [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| AGWP 7/8 | 210 | 51 | 22 | 25 | 15,5 | 14 | 15 | 1,75 |
| AGWP 10 | 180 | 32 | 25 | 32 | 23 | 15,5 | 15 | 1,56 |
DOR w tonach, wymiary w mm, masa w kg/szt. Kąt β od pionu. Podany DOR rozdzielacza nie jest samodzielnym potwierdzeniem nośności kompletnego zawiesia. Różnica L1/L2 oznacza liczbę ogniw łańcucha. Źródło: karta producenta pewag AGWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz rozdzielacz obciążenia AGWP.
Podaj wymagany DOR, średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka dźwignicy.
Długości cięgien
Uwzględnij różnicę L1/L2 i ustawienie haków na wspólnym poziomie. Podaj rozstaw punktów i położenie środka ciężkości.
Nośność oraz oznakowanie
Dobierz ogniwa główne do zwiększonych sił. Cztery cięgna można uznać za nośne dopiero po ocenie konkretnego układu i jego oznakowaniu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Montaż i użytkowanie prowadź według instrukcji właściwego zespołu oraz kompletnego zawiesia. Instrukcja komponentów pewag winner pro G12 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AGWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj otwory i przekroje rozdzielacza. Obrócenie AGWP o 180° jest dopuszczalne wyłącznie według kryteriów i sposobu podanych w instrukcji; nie jest ogólnym sposobem dalszego używania uszkodzonego elementu.
Zobacz zakres serwisu CECHO →PYTANIA O AGWP
Co sprawdzić przed doborem?
Kto produkuje rozdzielacz obciążenia AGWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AGWP automatycznie zwiększa DOR o 30%?
Nie. Zwiększenie nośności wynika z prawidłowego rozdziału obciążenia na cztery cięgna i wymaga doboru wszystkich komponentów oraz oceny osoby kompetentnej.
Co oznacza różnica L1/L2?
Różnicę długości cięgna bez rozdzielacza i z rozdzielaczem, wyrażoną w liczbie ogniw. Po montażu haki powinny być na tym samym poziomie.
Czy parę z PAIRS AGWP można używać oddzielnie?
Po rozdzieleniu pary trzeba zmniejszyć DOR do wartości właściwej dla pojedynczego zawiesia dwucięgnowego.
Jakie informacje przesłać do wyceny?
Prześlij średnicę łańcucha, geometrię zawiesia, masę i środek ciężkości ładunku oraz planowany układ cięgien.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz rozdzielacz obciążenia AGWP z CECHO.
CECHO pomaga dobrać właściwe wykonanie pewag i sprawdzić zgodność połączeń.
Wyślij zapytanie o AGWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
