Powiększony zespół ogniw głównych pewag VLS 2/4 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększone zespoły ogniw pewag VLS 2/4 G12 Plus do układów 2-, 3- i 4-cięgnowych. Cztery wykonania z dwiema wartościami DOR zależnymi od kąta nachylenia cięgien względem pionu.
4,45–17,9 tDOR w zakresie 0–45°4 wykonania w tabeli producenta

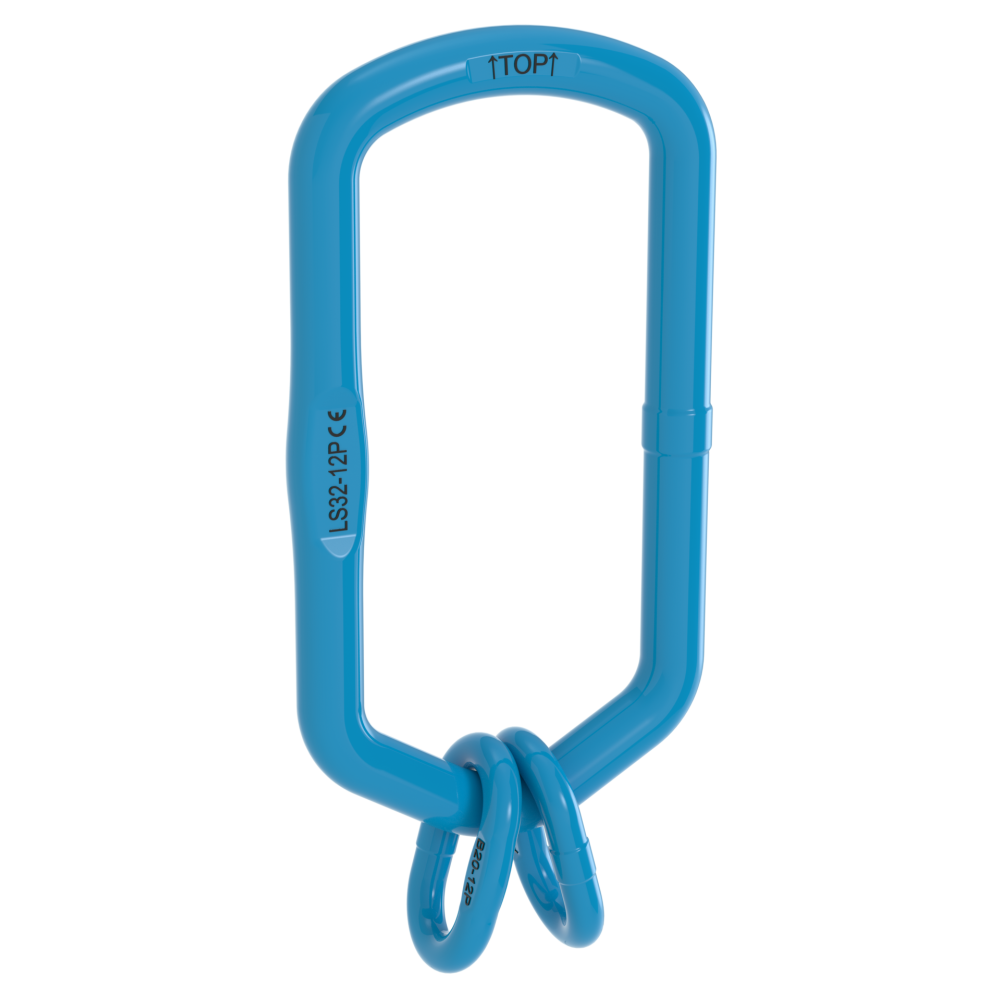

Fotografia przedstawia konstrukcję modelu. Rozmiar i konfigurację dobierz według tabeli.
Potrzebujesz doboru zespołu ogniw VLS 2/4 G12 Plus?
Podaj liczbę i średnicę cięgien, DOR oraz wymiary haka dźwignicy.
Zapytaj CECHO o VLS 2/4 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw głównych pewag VLS 2/4 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 Plus2, 3 lub 4 cięgna
ZAKRES DOR4,45–17,9 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Górne połączenie kilku cięgien z większym hakiem.
Zespół zawiera powiększone ogniwo LS oraz dwa ogniwa przejściowe B. Oznaczenie łączy dopuszczalne konfiguracje: przykładowo VLS 2-10 | 4-7/8 jest przewidziany do dwóch cięgien 10 mm albo trzech lub czterech cięgien 7/8 mm.
DOR wynosi 4,45–17,9 t przy kącie 0–45° oraz 3,2–12,8 t przy kącie 45–60°. Nie należy stosować wartości z pierwszego zakresu przy większym rozwarciu cięgien.
Profil dolnej części ogniwa wskazuje strefę ułożenia łączników. Przy kącie 0–45° znajdują się one w najniższej części, a przy 45–60° na powierzchniach zewnętrznych. Oznaczenie ↑TOP↑ powinno być u góry.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

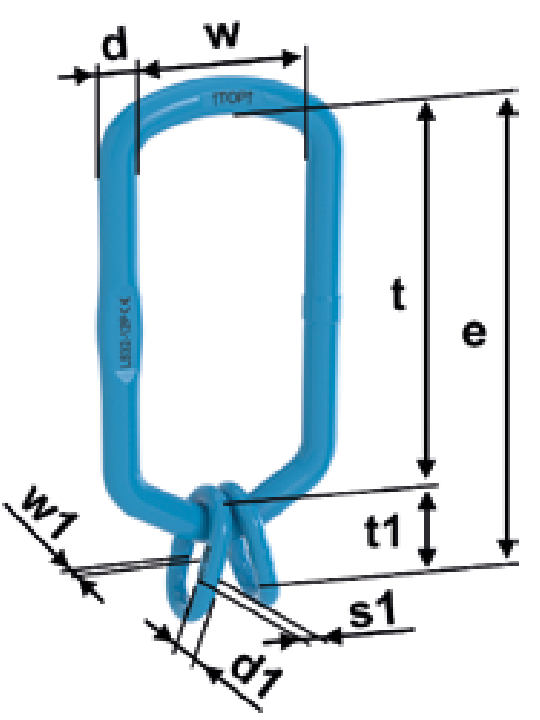

Rysunek wymiarowy i tabela VLS 2/4 G12 Plus
Aktualne dane 4 wykonań według pewag. Pierwsza tabela łączy DOR i wymiary; druga podaje skład oraz dobór do haka i łańcuchów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | w1 [mm] | d1 [mm] | s1 [mm] | Masa katalogowa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VLS 2-7/8 G12 Plus | 4,45 | 3,2 | 394 | 340 | 155 | 23 | 54 | 25 | 13 | 10 | 3,5 |
| VLS 2-10 | 4-7/8 G12 Plus | 7,55 | 5,4 | 410 | 340 | 155 | 27 | 70 | 34 | 16,5 | 14 | 5,2 |
| VLS 2-13 | 4-10 G12 Plus | 11,45 | 8,2 | 425 | 340 | 155 | 33 | 85 | 40 | 19,5 | 16 | 8 |
| VLS 2-16 | 4-13 G12 Plus | 17,9 | 12,8 | 480 | 340 | 155 | 38 | 140 | 65 | 27 | 20 | 13 |
DOR w tonach; wymiary i średnice łańcuchów w mm. Masa katalogowa według aktualnej karty pewag. Kąty mierzone względem pionu. Źródło: karta producenta pewag VLS 2/4 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 2 cięgna [mm] | Łańcuch: 3/4 cięgna [mm] |
|---|---|---|---|---|---|
| VLS 2-7/8 G12 Plus | LS 22 + 2 x B 13 | 25 | 32 | 7 / 8 | — |
| VLS 2-10 | 4-7/8 G12 Plus | LS 26 + 2 x B 16 | 25 | 32 | 10 | 7 / 8 |
| VLS 2-13 | 4-10 G12 Plus | LS 32 + 2 x B 20 | 25 | 32 | 13 | 10 |
| VLS 2-16 | 4-13 G12 Plus | LS 36 + 2 x B 26 | 25 | 32 | 16 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLS 2/4 G12 Plus do układu podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Kąt pracy
Ustal maksymalny kąt względem pionu i wymagany DOR. Sprawdź nośność wszystkich cięgien, zakończeń oraz warunki rozkładu obciążenia.
Hak dźwignicy
Wszystkie wykonania mają t=340 mm i w=155 mm. Tabela przewiduje maksymalnie hak pojedynczy nr 25 lub podwójny nr 32 odpowiedniej normy DIN.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 19, wskazuje EN 1677-4 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów oraz instrukcję właściwego układu podnoszenia. Oznaczenia i konfigurację sprawdź przed użyciem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLS 2/4 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia, zużycie, stan połączeń i czytelność oznaczeń. Oznaczenie ↑TOP↑ musi odpowiadać prawidłowemu ułożeniu na haku. Nie modyfikuj elementów przez szlifowanie, podgrzewanie ani spawanie naprawcze.
Zobacz zakres serwisu CECHO →PYTANIA O VLS 2/4 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw głównych VLS 2/4 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Jak czytać VLS 2-10 | 4-7/8?
To jeden zespół do dwóch cięgien 10 mm albo trzech i czterech cięgien 7/8 mm, zgodnie z tabelą producenta.
Dlaczego podano dwie wartości DOR?
Większy kąt cięgien zwiększa ich siły wewnętrzne. Producent rozdziela zakres 0–45° i 45–60° względem pionu.
Czy numer haka 25 oznacza DOR 25 t?
Nie. Jest to numer wielkości haka według DIN 15401, a nie udźwig zespołu.
Jakie informacje przesłać do wyceny?
Prześlij symbol zespołu, średnice i liczbę cięgien, wymagany DOR, maksymalny kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw głównych VLS 2/4 G12 Plus z CECHO.
Prześlij konfigurację i warunki pracy. CECHO pomoże dobrać ogniwa, połączenia i zgodne elementy systemu pewag G12 Plus.
Wyślij zapytanie o VLS 2/4 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
