Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 » Ogniwo zbiorcze ze skracaniem pewag VSXKWP 2

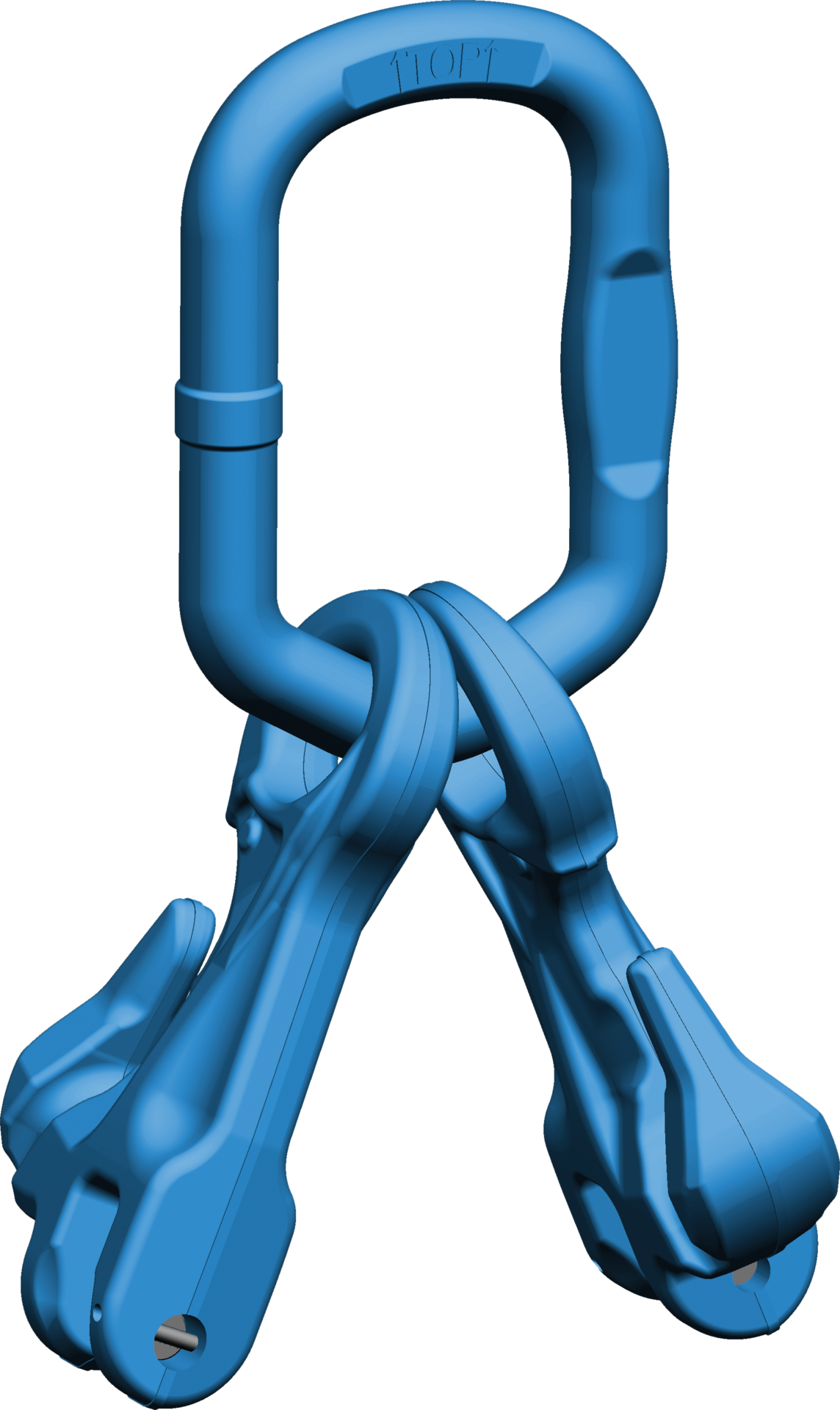

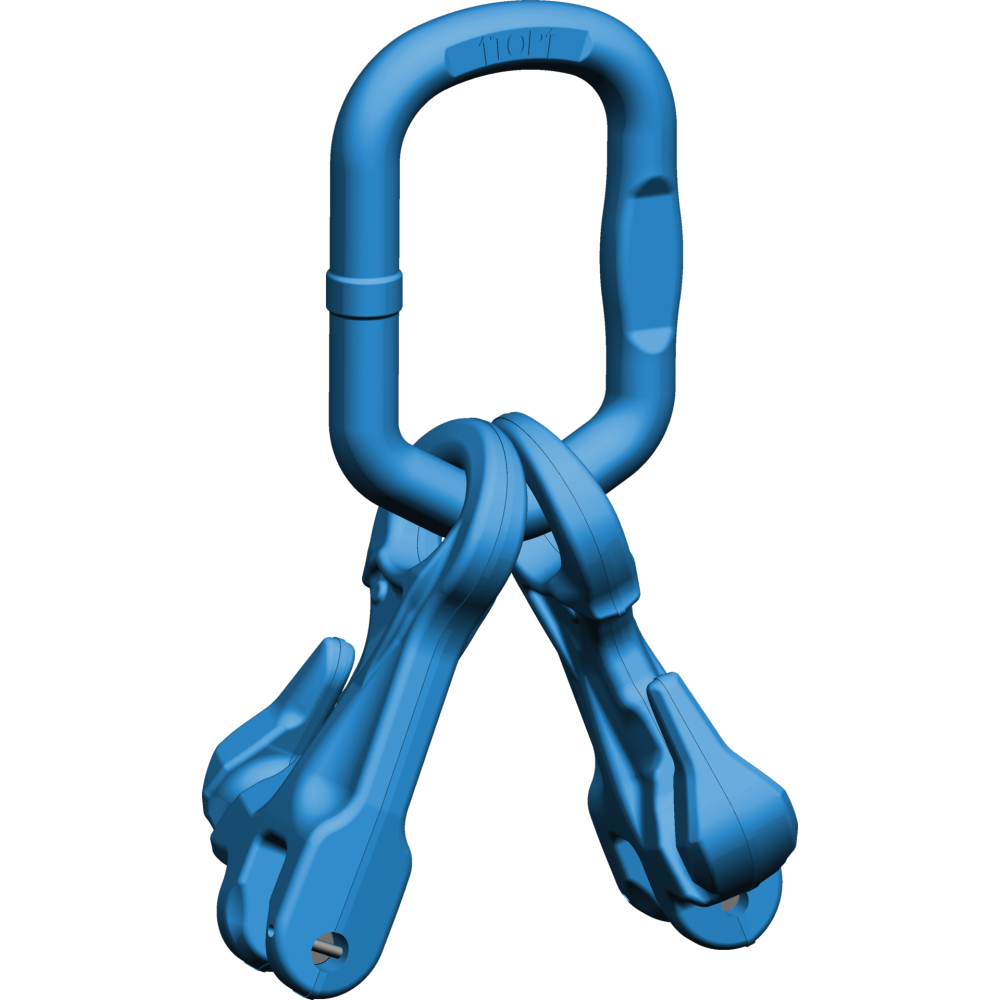

Ogniwo zbiorcze ze skracaniem pewag VSXKWP 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · KLASA 12
pewag VSXKWP 2 łączy zawiesie klasy 12 z hakiem dźwignicy i umożliwia skracanie cięgien za pomocą haków XKWP. Zespół do układów dwucięgnowych, z DOR 3,35–17,5 t dla kąta β do 45°.
3,35–17,5 tDopuszczalne obciążenie robocze5 wykonań · szczegóły w tabeli
Oryginalny materiał pewag. Geometria zespołu zależy od wybranego wykonania.
Potrzebujesz doboru ogniwa ze skracaniem VSXKWP 2?
Prześlij wymagany DOR, średnicę łańcucha i typ haka dźwignicy.
Zapytaj CECHO o VSXKWP 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze ze skracaniem pewag VSXKWP 2 — najważniejsze informacje
PEWAG WINNER PROKlasa 12Osprzęt do podnoszenia
DOR3,35–17,5 tDla β 0–45°
DOKUMENTACJAInstrukcja G12Dobór całego układu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT ZAWIESIOWY KLASY 12
Kompaktowe połączenie z funkcją skracania.
Ogniwo ASWP ma kształt ułatwiający prawidłowe ułożenie na haku i ograniczający niekorzystny nacisk punktowy. Oznaczenie TOP musi znajdować się u góry. Rozmiar dobiera się z uwzględnieniem rzeczywistych wymiarów haka, a nie tylko jego nośności.
Połączenie widełkowe haka XKWP pozwala mocować łańcuch bez dodatkowej złączki Connex. Każde cięgno skraca się oddzielnie; ogniwo łańcucha musi być poprawnie osadzone w szczelinie skracającej.
Położenie elementów pośrednich w ogniwie pomaga ocenić zakres kąta pracy. Przy położeniu w środkowej części łuku jest to zakres do 45°; przy zewnętrznej części należy uwzględnić mniejszy DOR. W razie wątpliwości zmierz kąt.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela VSXKWP 2
Dobierz wykonanie do łańcucha, haka dźwignicy i warunków pracy. Nośność i wymiary są podane w dwóch czytelnych tabelach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR β 0–45° [t] | DOR β >45–60° [t] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr | Łańcuch [mm] |
|---|---|---|---|---|---|
| VSXKWP 2-7 | 3,35 | 2,36 | 2,5 | 4 | 7 |
| VSXKWP 2-8 | 4,25 | 3 | 5 | 6 | 8 |
| VSXKWP 2-10 | 7,1 | 5 | 6 | 8 | 10 |
| VSXKWP 2-13 | 11,2 | 8 | 8 | 10 | 13 |
| VSXKWP 2-16 | 17,5 | 12,5 | 10 | 12 | 16 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| VSXKWP 2-7 | 212 | 17 | 100 | 56 | 112 | 2 |
| VSXKWP 2-8 | 241 | 19 | 130 | 75 | 111 | 2,3 |
| VSXKWP 2-10 | 281 | 23 | 147 | 84 | 134 | 4,5 |
| VSXKWP 2-13 | 338 | 27 | 168 | 93 | 170 | 8,1 |
| VSXKWP 2-16 | 401 | 33 | 190 | 110 | 211 | 15 |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Wymiary w mm, masa w kg/szt. Numery haków DIN oznaczają wielkość haka, nie jego udźwig. Kąt β mierzy się względem pionu. Źródło: karta producenta pewag VSXKWP 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo ze skracaniem VSXKWP 2.
Podaj wymagany DOR, średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka dźwignicy.
Hak oraz kąt pracy
Sprawdź dopasowanie ogniwa do siodła haka i rzeczywisty kąt cięgien. Nie opieraj układu na nosku haka.
Skracanie i montaż
Skracaj tylko własne cięgno danego haka XKWP. Nie twórz pętli wokół ładunku ani dwóch nośnych cięgien z jednego XKWP.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Montaż i użytkowanie prowadź według instrukcji właściwego zespołu oraz kompletnego zawiesia. Instrukcja komponentów pewag winner pro G12 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSXKWP 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj ogniwa, haki skracające, sworznie i zabezpieczenia. Stosuj oryginalne części dopasowane do klasy, rozmiaru i oznaczeń wyrobu. Uszkodzony osprzęt wycofaj z pracy; naprawę powierz osobie kompetentnej.
Zobacz zakres serwisu CECHO →PYTANIA O VSXKWP 2
Co sprawdzić przed doborem?
Kto produkuje ogniwo ze skracaniem VSXKWP 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różnią się VLXKWP i VSXKWP?
VLXKWP wykorzystuje duże ogniwo LWP, a VSXKWP kompaktowe ogniwo ASWP. Właściwe wykonanie dobiera się do haka dźwignicy, średnicy łańcucha i układu cięgien.
Czy XKWP służy do tworzenia pętli wokół ładunku?
Nie. Instrukcja zabrania zawijania zamocowanego cięgna wokół ładunku i wpinania go z powrotem do tego samego XKWP. Nie wolno też dołączać drugiego cięgna nośnego do szczeliny skracającej.
Jak dobrać część połączenia widełkowego?
Sprawdź oznaczenie elementu, klasę i nominalny rozmiar. Dla tych zespołów instrukcja wskazuje KBSWP; zgodność części potwierdź przed montażem.
Jakie informacje przesłać do wyceny?
Podaj model, średnicę i klasę łańcucha, liczbę cięgien, kąty oraz parametry haka dźwignicy.
