Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 10 » Ogniwo zbiorcze ze skracaniem pewag VMXKW 1
Ogniwo zbiorcze ze skracaniem pewag VMXKW 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
pewag VMXKW 1 to zespół do zawiesi jednocięgnowych klasy 10. Ogniwo główne MW i hak XKW łączą funkcję przyłączenia łańcucha i skracania cięgien.
1,4–10 tDopuszczalne obciążenie robocze6 wykonań · szczegóły doboru w tabeli

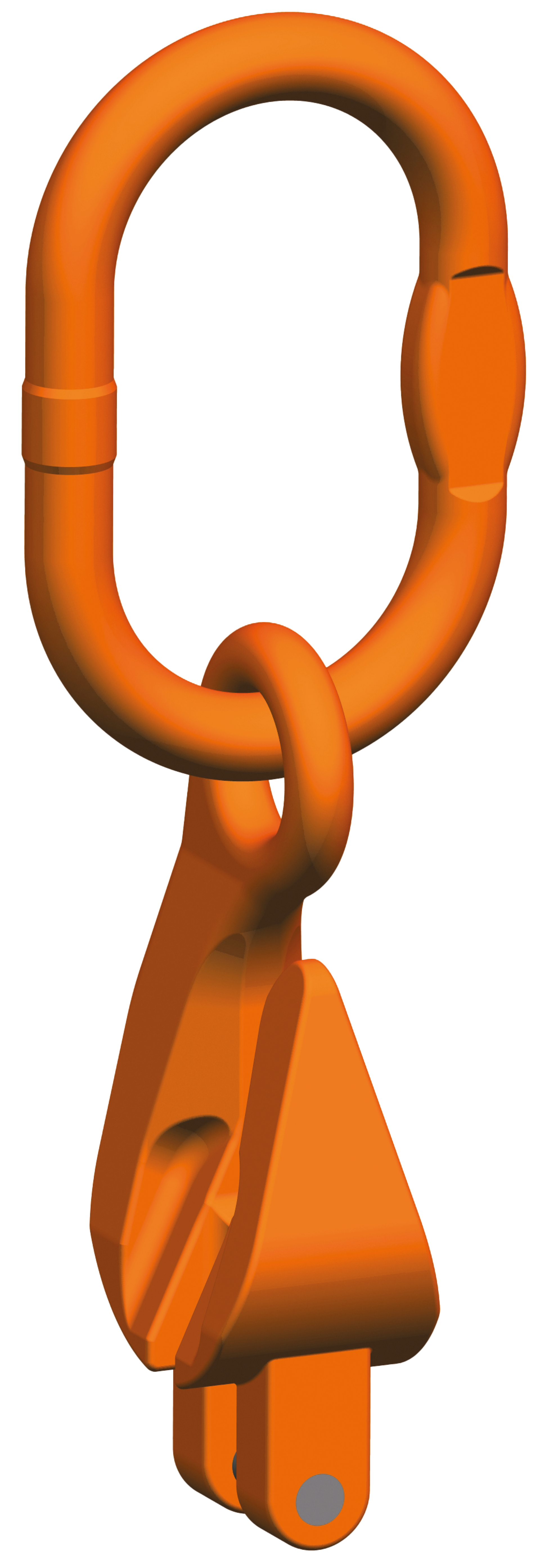

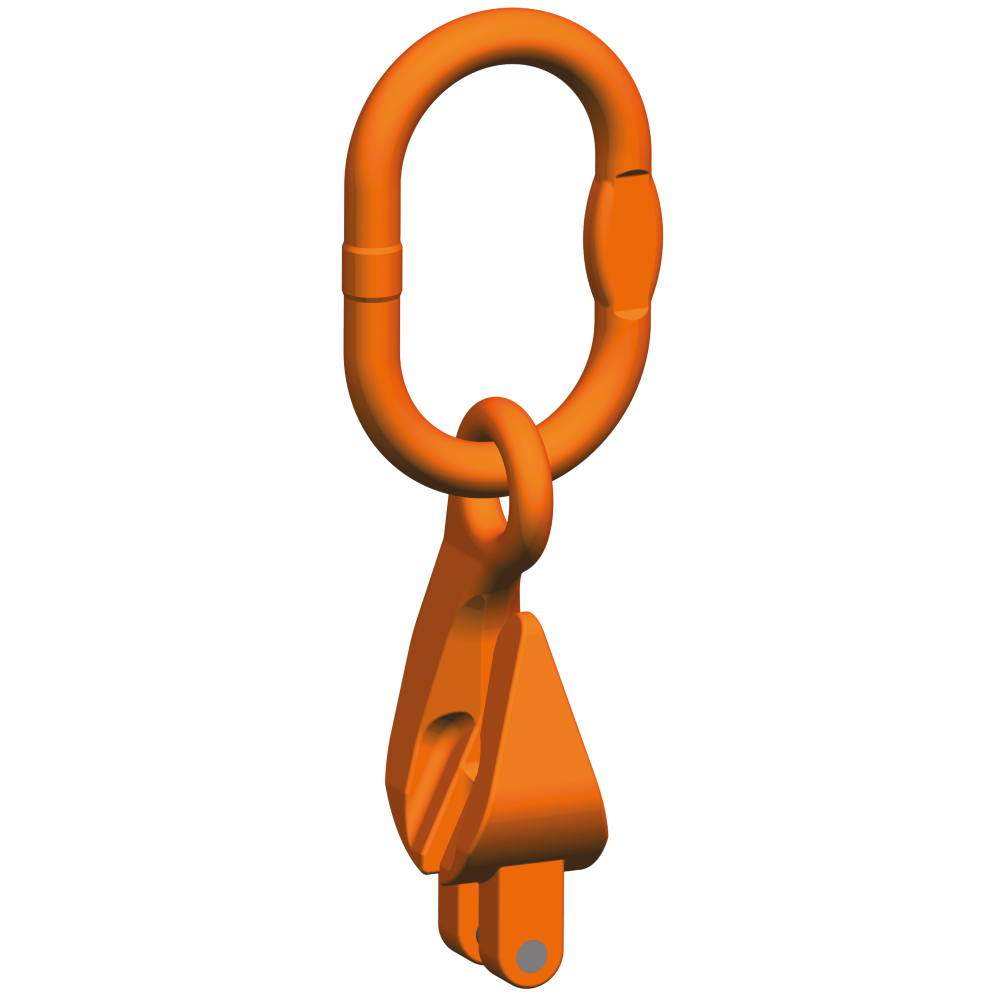

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru ogniwa ze skracaniem VMXKW 1?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o VMXKW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze ze skracaniem pewag VMXKW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR1,4–10 tDla jednego cięgna
DOKUMENTACJAEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Połączenie łańcucha i regulacja długości w jednym zespole.
Łańcuch mocuje się bezpośrednio w połączeniu widełkowym elementu XKW. Hak skracający przejmuje także funkcję elementu łączącego, dzięki czemu dodatkowa złączka między nim a cięgnem nie jest potrzebna.
Ogniwo MW zawiera jeden przyspawany hak skracający XKW. Montaż i demontaż łańcucha wykonuje osoba kompetentna, z zachowaniem instrukcji producenta.
Każdy rozmiar wymaga właściwego łańcucha i sworznia. Zespół jest wykonany według EN 818-4 z parametrami mechanicznymi klasy 10. Nie należy utożsamiać VMXKW z rodziną VXKW wykorzystującą inne ogniwo główne.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

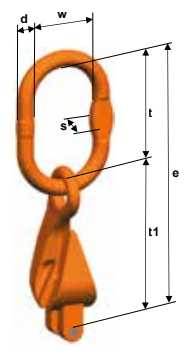

Rysunek wymiarowy i tabela VMXKW 1
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Łańcuch [mm] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr |
|---|---|---|---|---|
| VMXKW 1-5/6 | 1,4 | 6 | 4 | 5 |
| VMXKW 1-7 | 1,9 | 7 | 4 | 5 |
| VMXKW 1-8 | 2,5 | 8 | 5 | 6 |
| VMXKW 1-10 | 4 | 10 | 6 | 8 |
| VMXKW 1-13 | 6,7 | 13 | 10 | 12 |
| VMXKW 1-16 | 10 | 16 | 10 | 12 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| VMXKW 1-5/6 | 204 | 14 | 120 | 70 | 10 | 84 | 0,74 |
| VMXKW 1-7 | 242 | 14 | 120 | 70 | 10 | 122 | 1,06 |
| VMXKW 1-8 | 262 | 16 | 140 | 80 | 13 | 122 | 1,3 |
| VMXKW 1-10 | 321 | 19 | 160 | 95 | 14 | 161 | 2,34 |
| VMXKW 1-13 | 373 | 23 | 170 | 105 | 17 | 203 | 4,39 |
| VMXKW 1-16 | 425 | 27 | 190 | 110 | 20 | 235 | 7,45 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Znak „—” oznacza brak podanego wymiaru. Źródło: karta producenta pewag VMXKW 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo ze skracaniem VMXKW 1.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Geometria układu
Potwierdź obciążenie osiowe oraz dopasowanie ogniwa MW do haka dźwignicy.
Skracanie cięgien
Ogniwo łańcucha musi być prawidłowo osadzone w haku skracającym. Regulację wykonuj bez obciążenia; przed podnoszeniem sprawdź wszystkie połączenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 818-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 33 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VMXKW 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, haki XKW, sworznie i zabezpieczenia. Części KBSW dobierz do konkretnego oznaczenia. Nie prostuj, nie szlifuj ani nie spawaj uszkodzonego zespołu.
Zobacz zakres serwisu CECHO →PYTANIA O VMXKW 1
Co sprawdzić przed doborem?
Kto produkuje ogniwo ze skracaniem VMXKW 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy potrzebna jest dodatkowa złączka?
Nie między XKW a właściwym cięgnem. Łańcuch łączy się bezpośrednio z połączeniem widełkowym XKW.
Czy VMXKW jest tym samym co VXKW?
Nie. VMXKW wykorzystuje powiększone ogniwo MW lub zespół VMW. Różnią się geometria połączenia i dobór do haka dźwignicy.
Jakie części stosuje się do połączenia widełkowego?
Producent wskazuje zestaw KBSW obejmujący sworzeń i zabezpieczenie. Rozmiar należy dopasować do oznaczenia konkretnego zespołu.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
