Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 » Ogniwo zbiorcze powiększone ze skracaniem pewag VLXKWP 2
Ogniwo zbiorcze powiększone ze skracaniem pewag VLXKWP 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · KLASA 12
pewag VLXKWP 2 łączy zawiesie klasy 12 z hakiem dźwignicy i umożliwia skracanie cięgien za pomocą haków XKWP. Zespół do układów dwucięgnowych, z DOR 3,35–17,5 t dla kąta β do 45°.
3,35–17,5 tDopuszczalne obciążenie robocze4 wykonania · szczegóły w tabeli

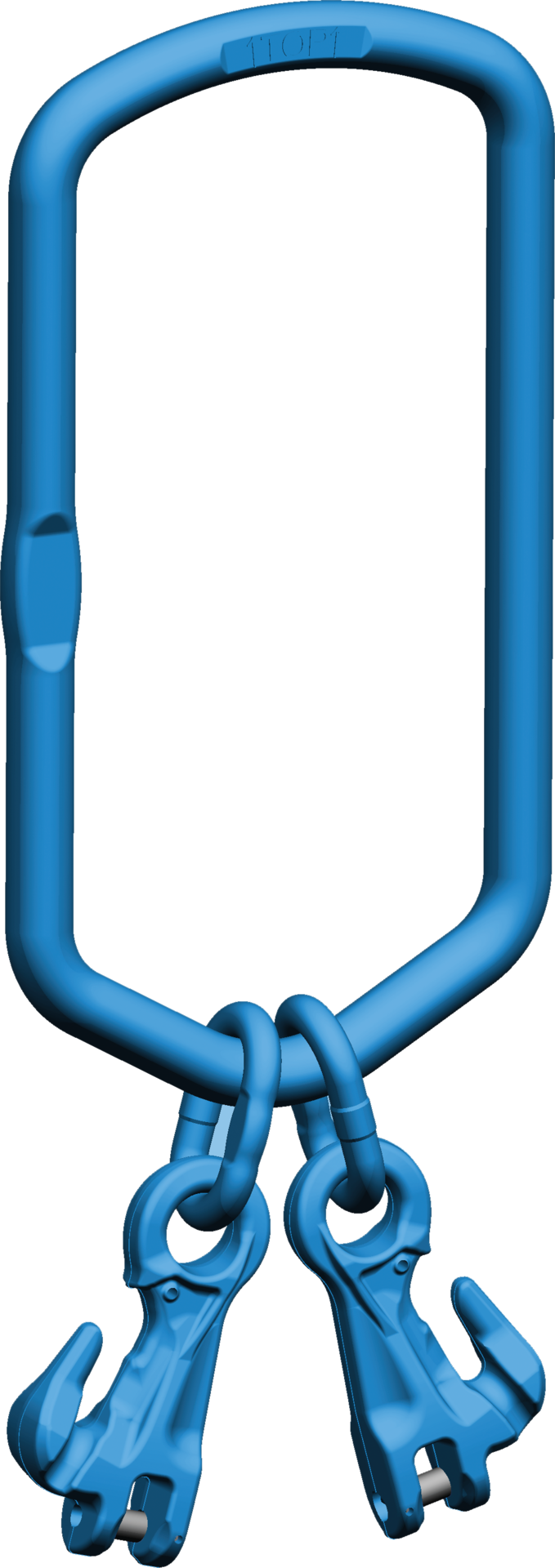

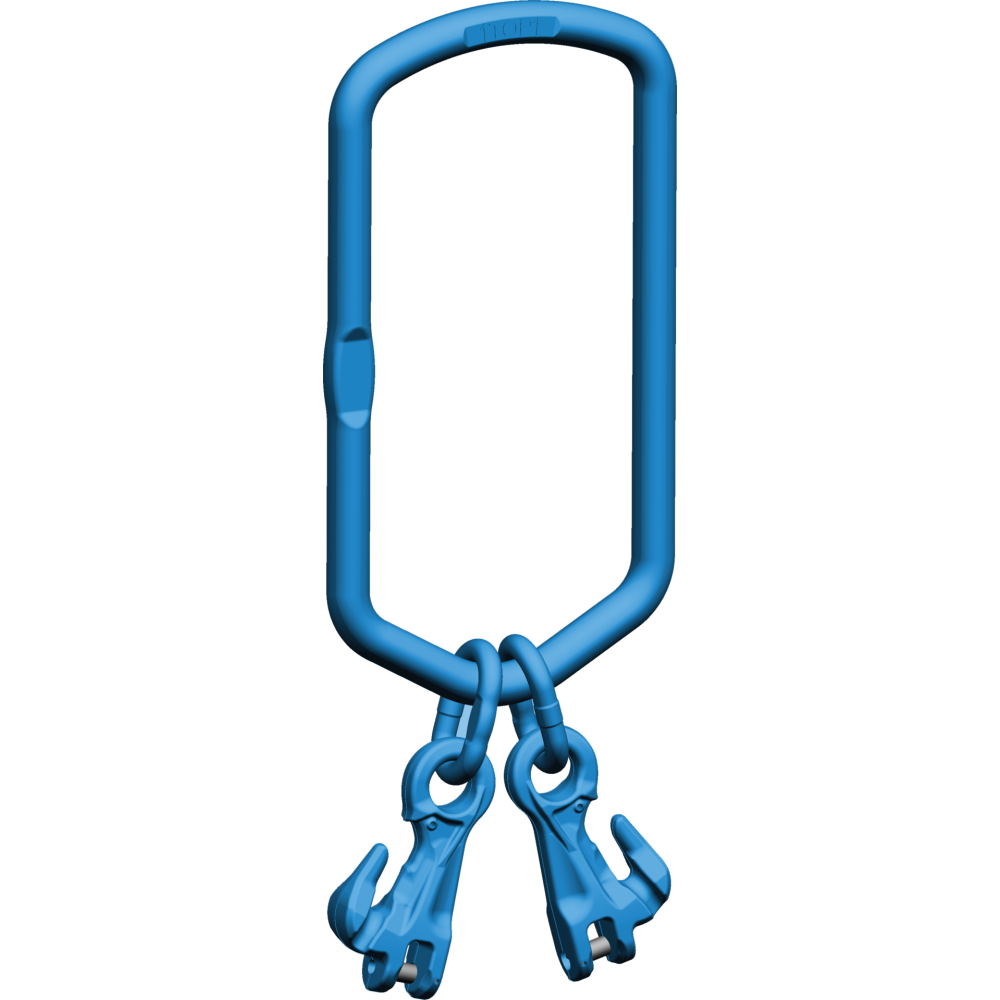

Oryginalny materiał pewag. Geometria zespołu zależy od wybranego wykonania.
Potrzebujesz doboru ogniwa ze skracaniem VLXKWP 2?
Prześlij wymagany DOR, średnicę łańcucha i typ haka dźwignicy.
Zapytaj CECHO o VLXKWP 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze powiększone ze skracaniem pewag VLXKWP 2 — najważniejsze informacje
PEWAG WINNER PROKlasa 12Osprzęt do podnoszenia
DOR3,35–17,5 tDla β 0–45°
DOKUMENTACJAInstrukcja G12Dobór całego układu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT ZAWIESIOWY KLASY 12
Duże ogniwo i regulacja długości cięgien.
Powiększone ogniwo główne LWP ma przestrzeń wewnętrzną t = 340 mm i w = 155 mm. Producent przewiduje osadzenie na hakach pojedynczych DIN 15401 do numeru 25 oraz podwójnych DIN 15402 do numeru 32.
Połączenie widełkowe haka XKWP pozwala mocować łańcuch bez dodatkowej złączki Connex. Każde cięgno skraca się oddzielnie; ogniwo łańcucha musi być poprawnie osadzone w szczelinie skracającej.
Dobór zespołu obejmuje ogniwo główne, haki XKWP i ogniwa pośrednie właściwe dla danego rozmiaru. Nie zamieniaj komponentów między wykonaniami na podstawie podobnego wyglądu.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela VLXKWP 2
Dobierz wykonanie do łańcucha, haka dźwignicy i warunków pracy. Nośność i wymiary są podane w dwóch czytelnych tabelach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR β 0–45° [t] | DOR β >45–60° [t] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr | Łańcuch [mm] |
|---|---|---|---|---|---|
| VLXKWP 2-7 | 3,35 | 2,36 | 25 | 32 | 7 |
| VLXKWP 2-8 | 4,25 | 3 | 25 | 32 | 8 |
| VLXKWP 2-13 | 11,2 | 8 | 25 | 32 | 13 |
| VLXKWP 2-16 | 17,5 | 12,5 | 25 | 32 | 16 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| VLXKWP 2-7 | 506 | 23 | 340 | 155 | 166 | 4,75 |
| VLXKWP 2-8 | 505 | 23 | 340 | 155 | 165 | 4,75 |
| VLXKWP 2-13 | 595 | 33 | 340 | 155 | 255 | 12,8 |
| VLXKWP 2-16 | 691 | 38 | 340 | 155 | 351 | 20,9 |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Wymiary w mm, masa w kg/szt. Numery haków DIN oznaczają wielkość haka, nie jego udźwig. Kąt β mierzy się względem pionu. Źródło: karta producenta pewag VLXKWP 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo ze skracaniem VLXKWP 2.
Podaj wymagany DOR, średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka dźwignicy.
Hak oraz kąt pracy
Sprawdź dopasowanie ogniwa do siodła haka i rzeczywisty kąt cięgien. Nie opieraj układu na nosku haka.
Skracanie i montaż
Skracaj tylko własne cięgno danego haka XKWP. Nie twórz pętli wokół ładunku ani dwóch nośnych cięgien z jednego XKWP.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Montaż i użytkowanie prowadź według instrukcji właściwego zespołu oraz kompletnego zawiesia. Instrukcja komponentów pewag winner pro G12 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLXKWP 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj ogniwa, haki skracające, sworznie i zabezpieczenia. Stosuj oryginalne części dopasowane do klasy, rozmiaru i oznaczeń wyrobu. Uszkodzony osprzęt wycofaj z pracy; naprawę powierz osobie kompetentnej.
Zobacz zakres serwisu CECHO →PYTANIA O VLXKWP 2
Co sprawdzić przed doborem?
Kto produkuje ogniwo ze skracaniem VLXKWP 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różnią się VLXKWP i VSXKWP?
VLXKWP wykorzystuje duże ogniwo LWP, a VSXKWP kompaktowe ogniwo ASWP. Właściwe wykonanie dobiera się do haka dźwignicy, średnicy łańcucha i układu cięgien.
Czy XKWP służy do tworzenia pętli wokół ładunku?
Nie. Instrukcja zabrania zawijania zamocowanego cięgna wokół ładunku i wpinania go z powrotem do tego samego XKWP. Nie wolno też dołączać drugiego cięgna nośnego do szczeliny skracającej.
Jak dobrać część połączenia widełkowego?
Sprawdź oznaczenie elementu, klasę i nominalny rozmiar. Dla tych zespołów instrukcja wskazuje KBSWP; zgodność części potwierdź przed montażem.
Jakie informacje przesłać do wyceny?
Podaj model, średnicę i klasę łańcucha, liczbę cięgien, kąty oraz parametry haka dźwignicy.
