Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 10 » Ogniwo zbiorcze powiększone pewag VSW 2/4
Ogniwo zbiorcze powiększone pewag VSW 2/4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
Ogniwo zbiorcze pewag VSW 2/4 z dużym ogniwem głównym SW i dwoma ogniwami pośrednimi BW. Do zawiesi dwu-, trzy- i czterocięgnowych klasy 10. Cztery wykonania mają DOR 5,6–21,2 t przy kącie β do 45°.
5,6–21,2 tDopuszczalne obciążenie robocze4 wykonania · szczegóły doboru w tabeli

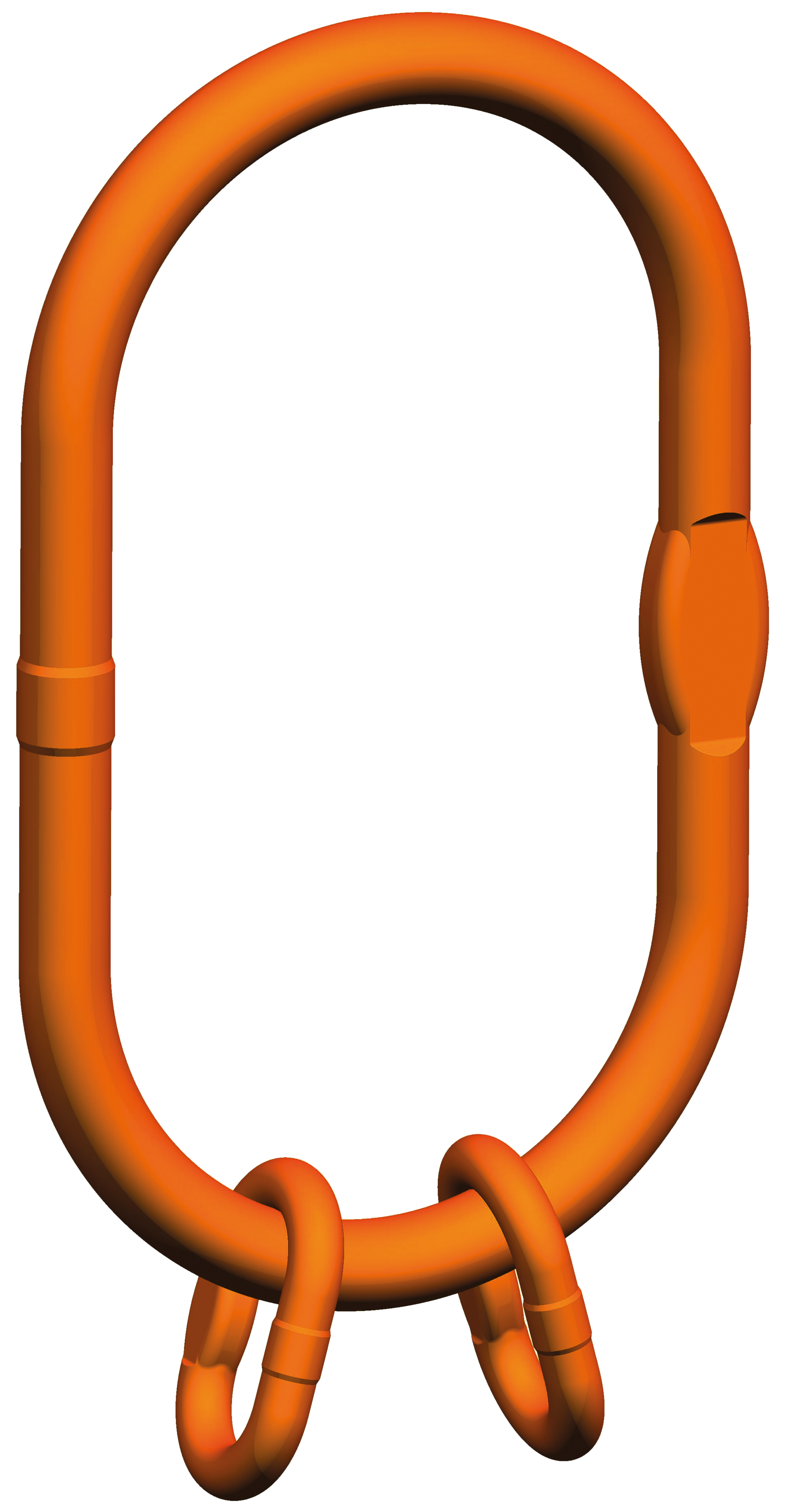

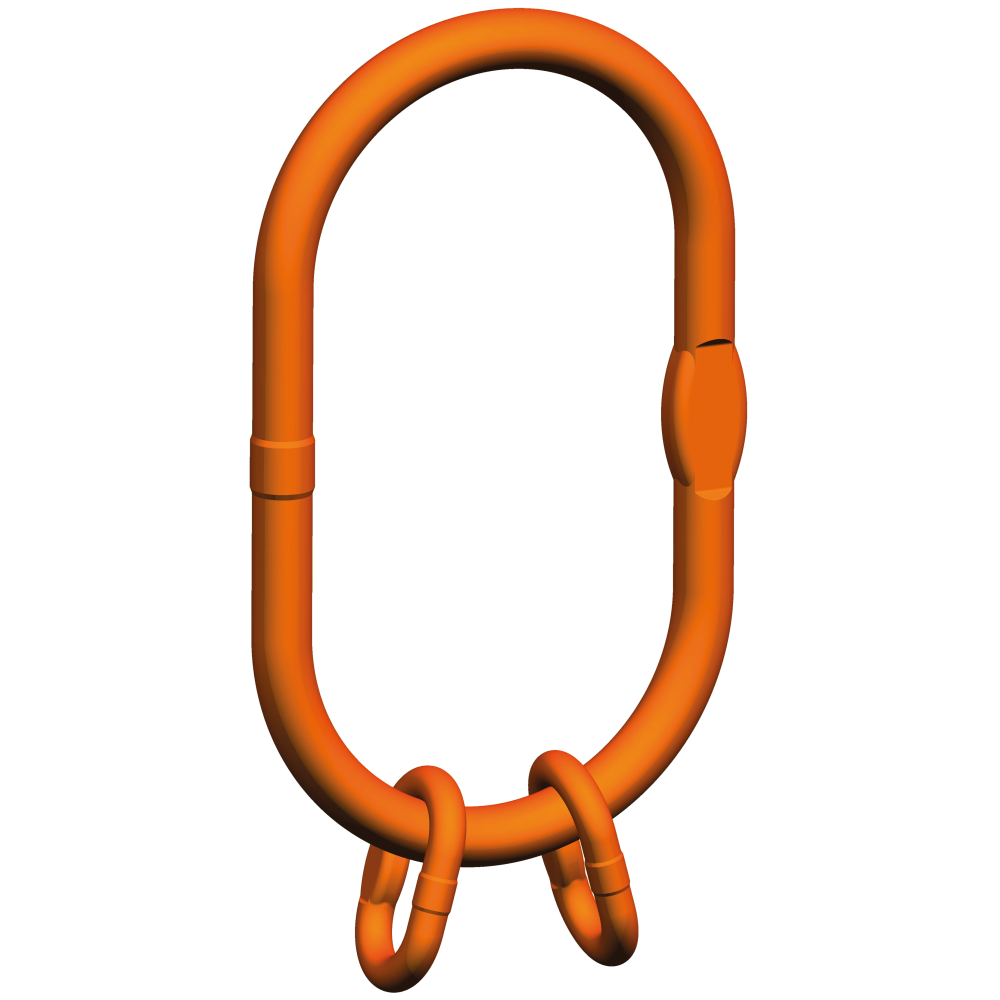

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru ogniwa zbiorczego VSW 2/4?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o VSW 2/4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze powiększone pewag VSW 2/4 — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR5,6–21,2 tDla β 0–45°
DOKUMENTACJAEN 1677-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Duże ogniwo do większego haka żurawia.
Powiększona przestrzeń wewnątrz ogniwa SW pozwala osadzić zespół na hakach pojedynczych według DIN 15401 do numeru 40 oraz podwójnych według DIN 15402 do numeru 50. Numery DIN określają wielkość haka, a nie udźwig w tonach.
Dwa ogniwa pośrednie BW rozdzielają połączenia cięgien. Spłaszczenia na ogniwach ułatwiają zestawianie z odpowiednim osprzętem. VSW 2/4 może pracować w systemie składanym lub spawanym, zgodnie z dokumentacją kompletnego układu.
Przykład: VSW 2-10 / 4-8 służy do układu dwucięgnowego z łańcuchem 10 mm albo trzy- i czterocięgnowego z łańcuchem 8 mm. Dobór średnicy trzeba zawsze powiązać z liczbą cięgien.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

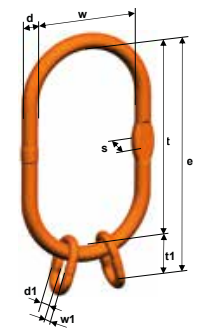

Rysunek wymiarowy i tabela VSW 2/4
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Skład zespołu | DOR β 0–45° [t] | Łańcuch: 2 cięgna [mm] | Łańcuch: 3/4 cięgna [mm] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr |
|---|---|---|---|---|---|---|
| VSW 2-10 / 4-8 | SW 30 + 2 BW 20 | 5,6 | 10 | 8 | 40 | 50 |
| VSW 2-13 / 4-10 | SW 33 + 2 BW 20 | 9,5 | 13 | 10 | 40 | 50 |
| VSW 2-16 / 4-13 | SW 36 + 2 BW 22 | 14 | 16 | 13 | 40 | 50 |
| VSW 2-19/20 / 4-16 | SW 45 + 2 BW 26 | 21,2 | 19/20 | 16 | 40 | 50 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d1 [mm] | t1 [mm] | w1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VSW 2-10 / 4-8 | 515 | 30 | 430 | 220 | 24 | 20 | 85 | 40 | 8,16 |
| VSW 2-13 / 4-10 | 515 | 33 | 430 | 220 | 26 | 20 | 85 | 40 | 9,66 |
| VSW 2-16 / 4-13 | 545 | 36 | 430 | 220 | 29 | 23 | 115 | 50 | 12,32 |
| VSW 2-19/20 / 4-16 | 570 | 45 | 430 | 220 | — | 27 | 140 | 65 | 19,54 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Znak „—” oznacza brak podanego wymiaru. Źródło: karta producenta pewag VSW 2/4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo zbiorcze VSW 2/4.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Cięgna i średnica
Wybierz kolumnę dla dwóch albo trzech i czterech cięgien. Potwierdź klasę 10 i kąt pracy.
Wymiary połączeń
Porównaj w, t oraz w1 i t1 z osprzętem. Nie dopuszczaj do klinowania lub obciążeń poprzecznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 1677-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 27 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSW 2/4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwa i połączenia pod kątem zużycia, pęknięć oraz odkształceń. Uszkodzony element wycofaj z użytkowania. CECHO pomaga dobrać właściwe wykonanie i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O VSW 2/4
Co sprawdzić przed doborem?
Kto produkuje ogniwo zbiorcze VSW 2/4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy oznaczenie 2/4 oznacza DOR 2 lub 4 t?
Nie. Określa zastosowanie do różnych układów cięgien. Właściwy DOR i średnicę łańcucha podaje tabela dla konkretnego wykonania.
Do jakich haków pasuje VSW 2/4?
Producent wskazuje haki pojedyncze DIN 15401 do numeru 40 i podwójne DIN 15402 do numeru 50. Trzeba sprawdzić także rzeczywiste wymiary połączenia.
Czy można stosować osprzęt w układzie spawanym?
Producent dopuszcza system składany lub spawany. Wykonanie i montaż muszą odpowiadać dokumentacji właściwego układu.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
