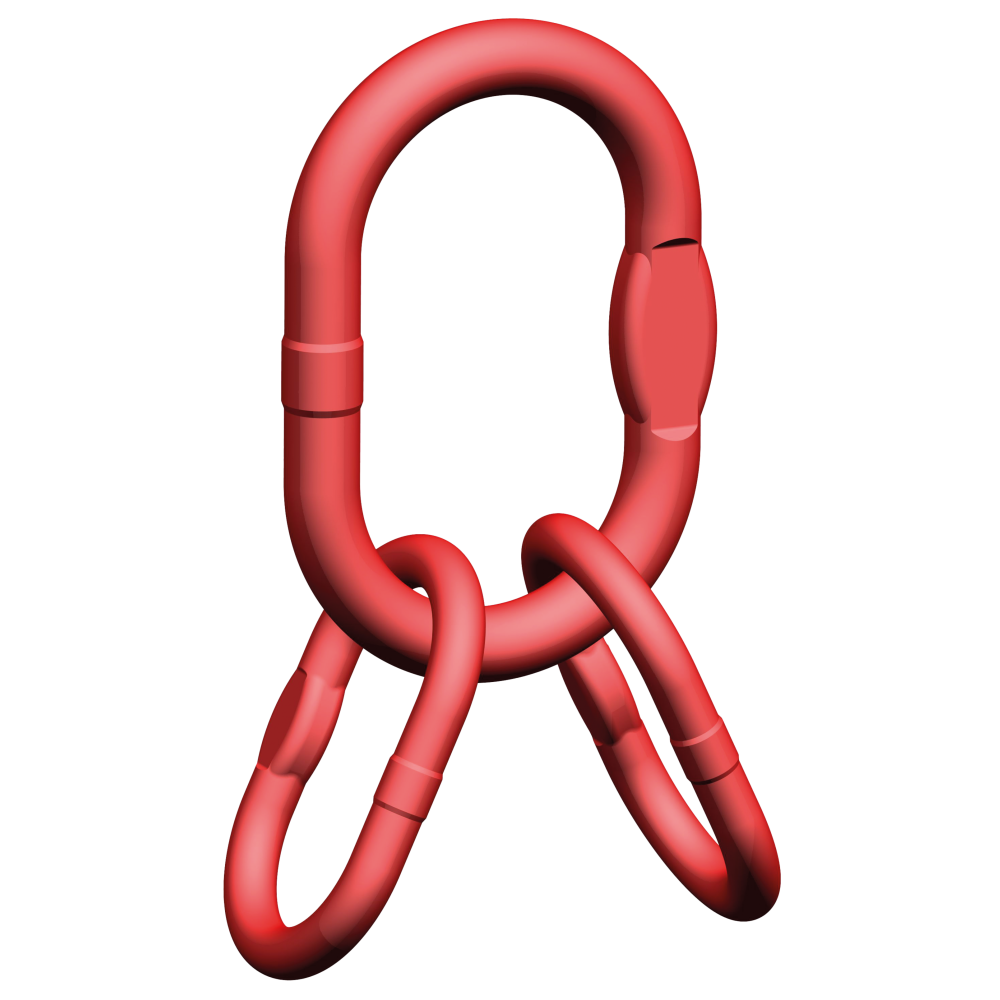

Ogniwo zbiorcze do zawiesi linowych pewag VOS Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Zespół ogniwa zbiorczego pewag VOS Offshore do wielocięgnowych zawiesi linowych. Dziesięć wykonań, DOR elementu 6,7–85 t przy współczynniku 5:1.
6,7–85 tDOR elementu · dobór offshore osobno10 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa zbiorczego VOS?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o VOS →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze offshore do zawiesi linowych pewag VOS — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Dedykowane wykonanie
DOR ELEMENTU6,7–85 tDobór układu osobno
DOKUMENTACJAWłaściwe wykonanieOznakowanie i świadectwa
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Miejsce na kausze zawiesia linowego.
VOS Offshore składa się z głównego ogniwa AOS oraz dwóch ogniw pośrednich. Ich szerokość wewnętrzna zapewnia przestrzeń potrzebną dla kausz linowych.
Rodzina jest przeznaczona do układów podnoszenia kontenerów offshore. Dobór obejmuje średnicę liny, kausze, hak, liczbę cięgien i rzeczywisty kierunek działania sił.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

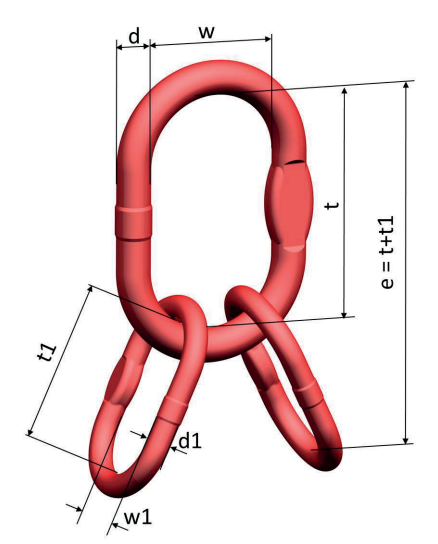

Rysunek wymiarowy i tabela VOS
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR SF5 [t] | Hak DIN 15401 nr | e [mm] | d [mm] | t [mm] | w [mm] | d1 [mm] | t1 [mm] | w1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VOS 23/17 | 6,7 | 16 | 410 | 23 | 270 | 140 | 17 | 140 | 80 | 4,03 |
| VOS 25/19 | 8,9 | 16 | 405 | 25 | 270 | 140 | 19 | 135 | 75 | 4,84 |
| VOS 28/23 | 14,5 | 16 | 450 | 28 | 270 | 140 | 23 | 180 | 100 | 7,37 |
| VOS 33/27 | 17,1 | 16 | 450 | 33 | 270 | 140 | 27 | 180 | 100 | 10,41 |
| VOS 36/30 | 24,1 | 16 | 460 | 36 | 270 | 140 | 30 | 190 | 110 | 13,15 |
| VOS 40/33 | 28,1 | 20 | 545 | 40 | 275 | 150 | 33 | 270 | 140 | 19,14 |
| VOS 45/36 | 38,3 | 25 | 610 | 45 | 340 | 180 | 36 | 270 | 140 | 25,81 |
| VOS 50/40 | 45 | 32 | 625 | 50 | 350 | 190 | 40 | 275 | 150 | 33,26 |
| VOS 56/50 | 67 | 32 | 750 | 56 | 400 | 200 | 50 | 350 | 190 | 56,39 |
| VOS 70/56 | 85 | 50 | 860 | 70 | 460 | 250 | 56 | 400 | 200 | 89,62 |
DOR w tonach, masa w kg/szt., wymiary w mm. WLL Standard EN określa nośność elementu. Nie jest maksymalną masą kontenera offshore. Dobór kompletnego układu wymaga uwzględnienia jego konfiguracji, kątów i współczynnika zwiększającego obciążenie zgodnie z właściwymi wymaganiami offshore. Źródło: karta producenta pewag VOS ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo zbiorcze VOS do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VOS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O VOS
Co sprawdzić przed doborem?
Kto produkuje ogniwo zbiorcze VOS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym VOS różni się od VW?
VOS jest przeznaczone do układów linowych i oferuje przestrzeń dla kausz. VW Offshore służy do spawanych układów łańcuchowych.
Czy DOR zespołu wyznacza masę kontenera?
Nie bez osobnego doboru offshore. Trzeba uwzględnić konfigurację, kąty, dynamikę i dokumentację układu.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
