Ogniwo zbiorcze do ocynkowni pewag VWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI
Zespół ogniwa zbiorczego pewag VWF winner fire do zawiesi trzy- i czterocięgnowych używanych w ocynkowniach. Sześć wykonań, DOR 1,06–8 t dla kąta β 0–45°.
1,06–8 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa zbiorczego VWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o VWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze do ocynkowni pewag VWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR1,06–8 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO

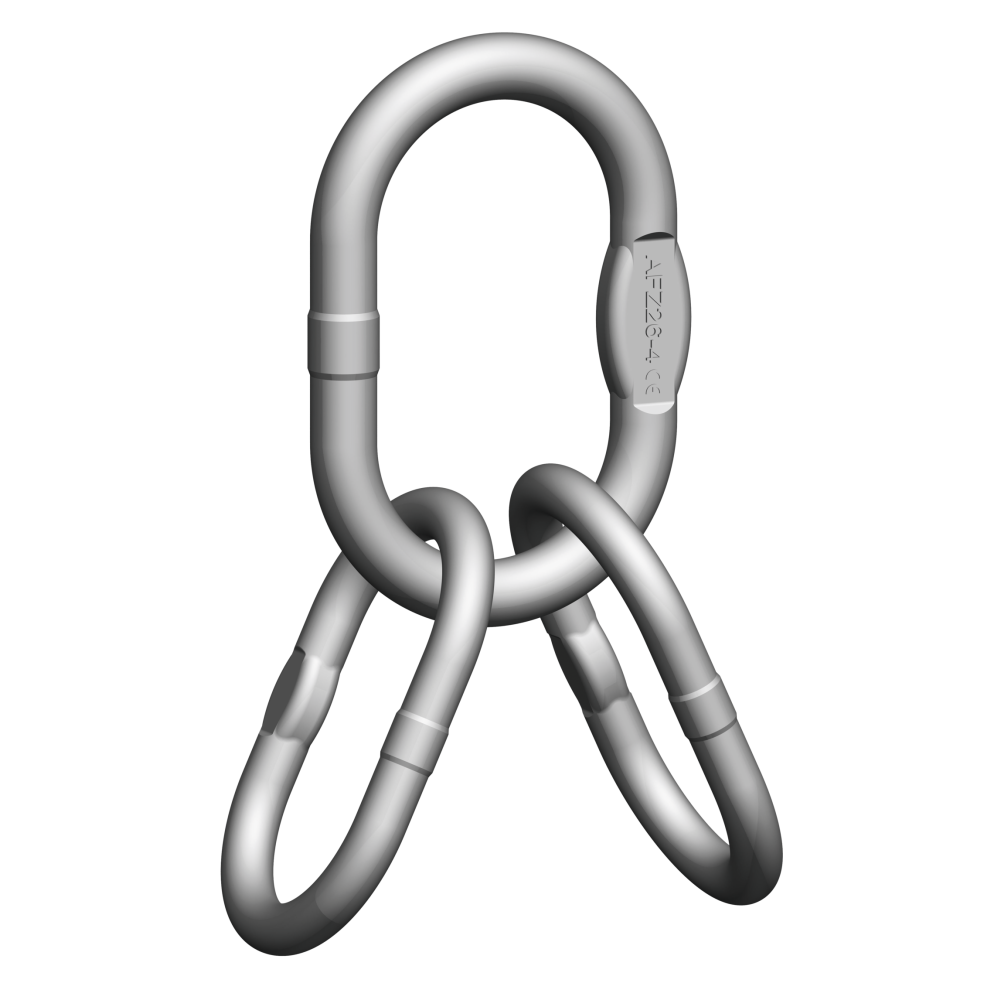

Głowica zawiesia z dwoma ogniwami pośrednimi.
VWF składa się z ogniwa głównego i dwóch ogniw pośrednich. Łączy trzy lub cztery cięgna z hakiem dźwignicy; jego dobór obejmuje nośność, liczbę i kąt cięgien oraz dopasowanie do siodła haka.
Jest częścią spawanego systemu winner fire. Kompletowanie i naprawę wykonuje pewag. Wszystkie ogniwa muszą swobodnie ustawiać się w kierunku obciążenia, bez nacisku bocznego i zakleszczania.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

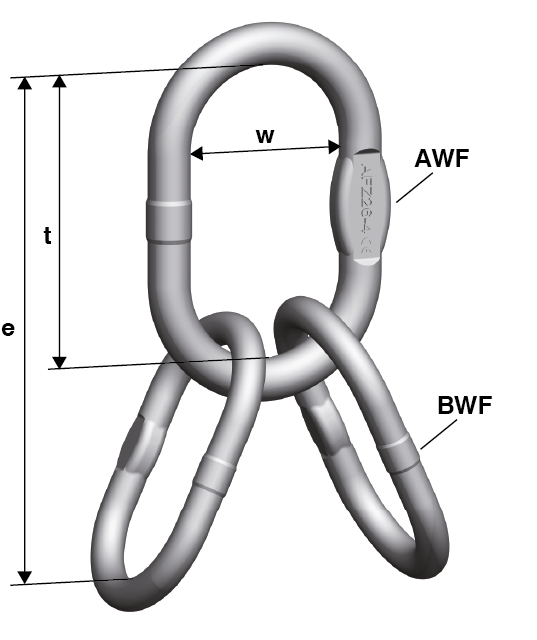

Rysunek wymiarowy i tabela VWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] 0–45° | Hak pojedynczy DIN 15401 nr | e [mm] | t [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| VWF 8 | 1,06 | 6 | 230 | 160 | 90 | 2,32 |
| VWF 10 | 1,675 | 8 | 265 | 180 | 100 | 3,82 |
| VWF 13 | 2,8 | 10 | 315 | 200 | 110 | 6,46 |
| VWF 16 | 4,25 | 16 | 400 | 260 | 140 | 10,06 |
| VWF 20 | 6,6 | 32 | 500 | 350 | 190 | 22,62 |
| VWF 22 | 8 | 32 | 520 | 350 | 190 | 24,54 |
DOR w tonach dla β 0–45° względem pionu. Wymiary w mm, masa w kg/szt. Numer DIN 15401 oznacza wielkość haka pojedynczego. Nośność dla większych kątów i obciążeń niesymetrycznych należy dobrać według instrukcji. Źródło: karta producenta pewag VWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo zbiorcze VWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
System spawany winner fire kompletuje i naprawia pewag. Nie spawaj, nie prostuj i nie poddawaj elementów własnej obróbce cieplnej. Nie rozłączaj siłą elementów sklejonych cynkiem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag VWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O VWF
Co sprawdzić przed doborem?
Kto produkuje ogniwo zbiorcze VWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VWF nadaje się także do trzech cięgien?
Tak. Instrukcja przewiduje głowicę zawiesi trzy- i czterocięgnowych. Dobór nośności zależy od geometrii i warunków pracy.
Czy tabelę można stosować dla dowolnego kąta?
Nie. Podane nośności dotyczą β 0–45° względem pionu. Inne kąty i niesymetria wymagają osobnego doboru według instrukcji.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo zbiorcze VWF z CECHO.
CECHO pomaga dobrać oryginalny osprzęt pewag winner fire do parametrów procesu i układu podnoszenia.
Wyślij zapytanie o VWF →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
