Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 10 » Ogniwo zbiorcze do dużych haków pewag VSAW 2
Ogniwo zbiorcze do dużych haków pewag VSAW 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
Zespół ogniwa głównego SAW i dwóch ogniw pośrednich BW do dużych haków dźwignic. pewag VSAW 2 obejmuje sześć wykonań klasy 10 o DOR 9,5–40 t przy kącie β do 45°.
9,5–40 tDopuszczalne obciążenie robocze6 wykonań · szczegóły doboru w tabeli

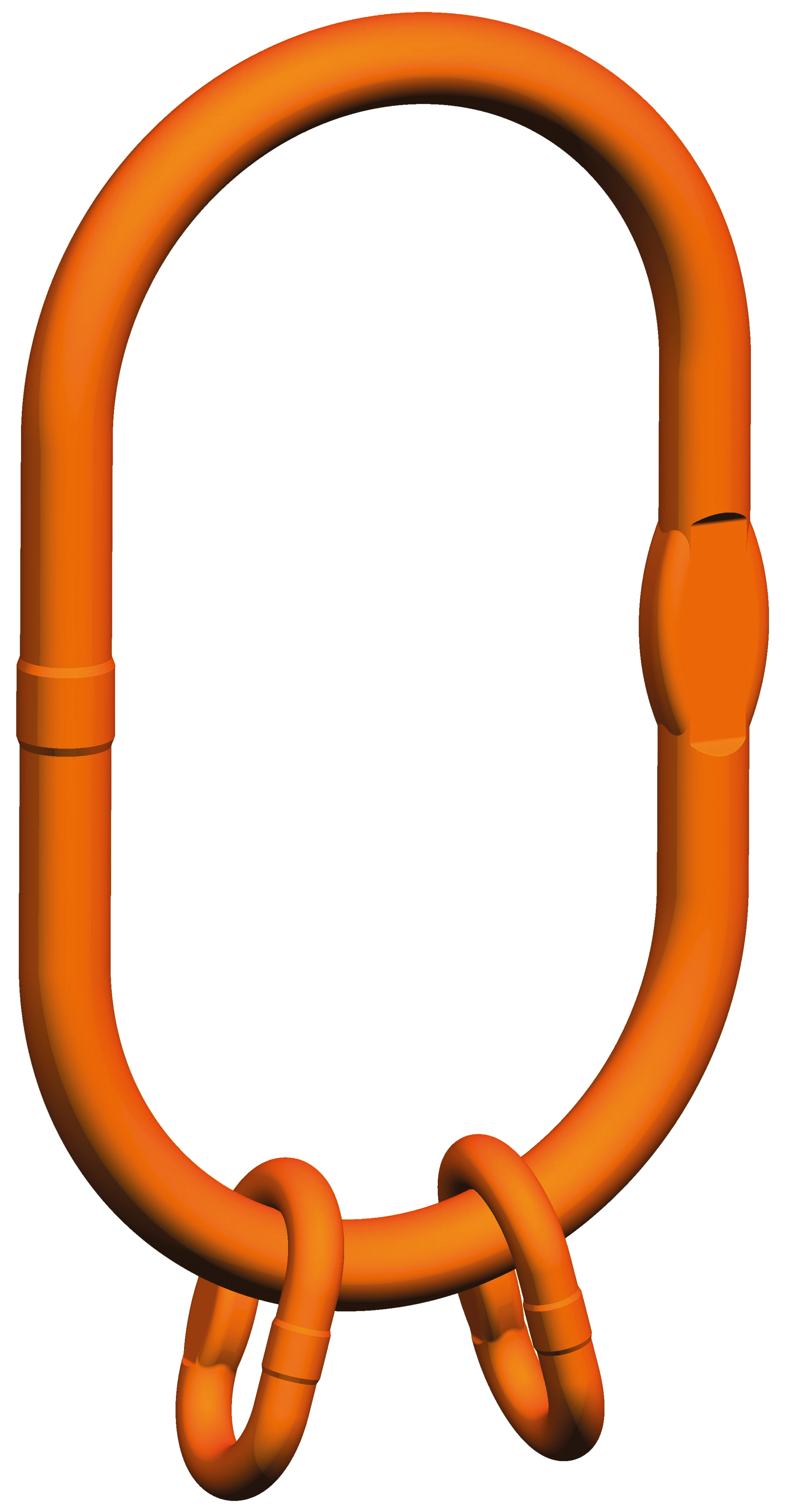

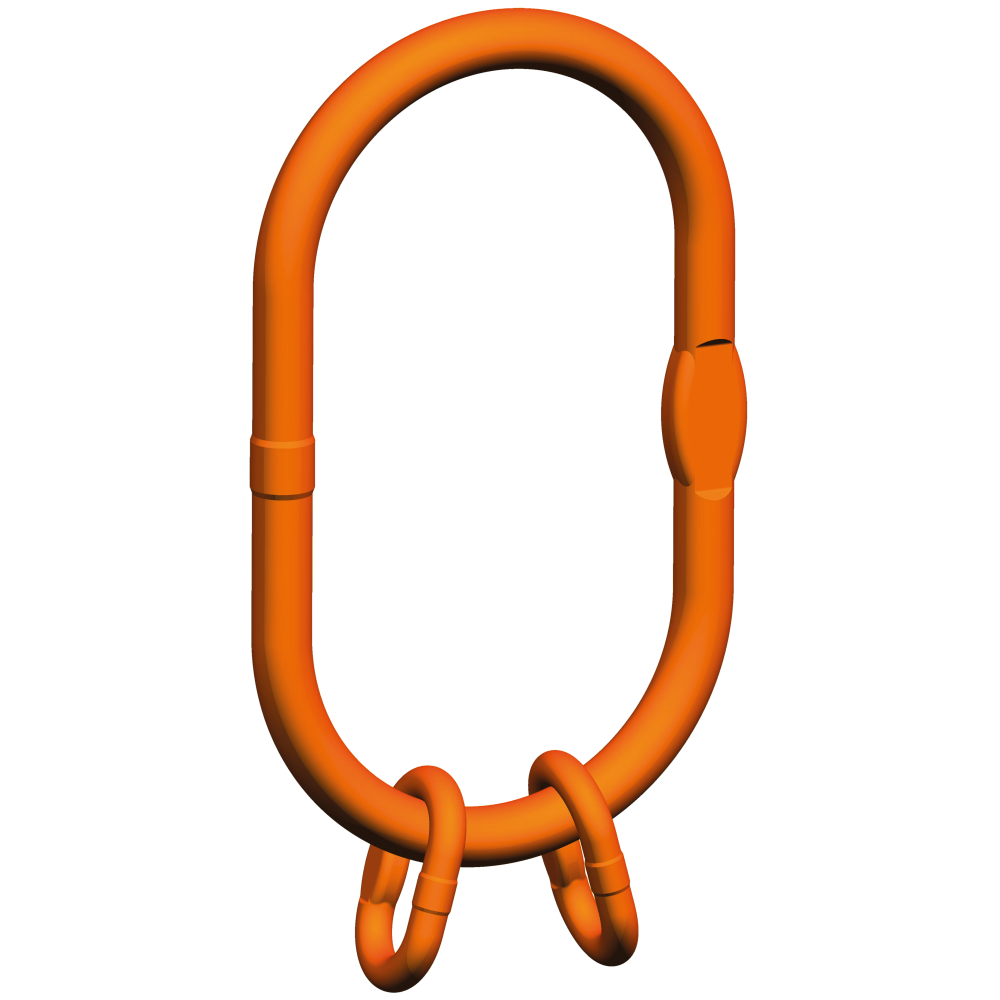

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru ogniwa zbiorczego VSAW 2?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o VSAW 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze do dużych haków pewag VSAW 2 — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR9,5–40 tDla β 0–45°
DOKUMENTACJAEN 1677-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Powiększone połączenie do dużego haka.
VSAW 2 pozwala budować układy dwu-, trzy- i czterocięgnowe oraz krótkie zespoły przejściowe między dużym hakiem dźwignicy a mniejszym osprzętem. Ogniwa mają spłaszczenia ułatwiające dobór połączeń.
Standardowe wykonania pasują według pewag do haków pojedynczych DIN 15401 numer 50 i podwójnych DIN 15402 numer 63. Wersja z końcówką /320 jest przeznaczona odpowiednio do numerów 100 i 125. Numery te nie oznaczają nośności w tonach.
Aktualne największe wykonania 2-26 / 4-22 wykorzystują ogniwa BW 36. Zespół /320 ma większe ogniwo SAW 60 o wymiarach wewnętrznych t = 800 mm i w = 320 mm.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

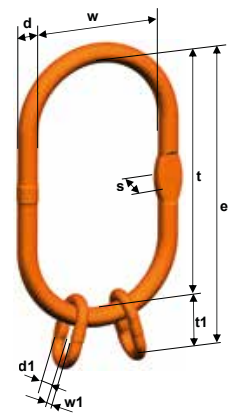

Rysunek wymiarowy i tabela VSAW 2
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Skład zespołu | DOR β 0–45° [t] | Łańcuch: 2 cięgna [mm] | Łańcuch: 3/4 cięgna [mm] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr |
|---|---|---|---|---|---|---|
| VSAW 2-10/13 / 4-10 | SAW 32 + 2 BW 20 | 9,5 | 10/13 | 10 | 50 | 63 |
| VSAW 2-16 / 4-13 | SAW 40 + 2 BW 22 | 14 | 16 | 13 | 50 | 63 |
| VSAW 2-19/20 / 4-16 | SAW 45 + 2 BW 26 | 21,2 | 19/20 | 16 | 50 | 63 |
| VSAW 2-22 / 4-19/20 | SAW 50 + 2 BW 32 | 30 | 22 | 19/20 | 50 | 63 |
| VSAW 2-26 / 4-22 | SAW 56 + 2 BW 36 | 40 | 26 | 22 | 50 | 63 |
| VSAW 2-26 / 4-22 / 320 | SAW 60 + 2 BW 36 | 40 | 26 | 22 | 100 | 125 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d1 [mm] | t1 [mm] | w1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VSAW 2-10/13 / 4-10 | 585 | 33 | 500 | 250 | 26 | 20 | 85 | 40 | 10,68 |
| VSAW 2-16 / 4-13 | 575 | 40 | 460 | 250 | 32 | 23 | 115 | 50 | 15,44 |
| VSAW 2-19/20 / 4-16 | 640 | 45 | 500 | 250 | — | 27 | 140 | 65 | 21,64 |
| VSAW 2-22 / 4-19/20 | 610 | 50 | 460 | 250 | 43 | 33 | 150 | 70 | 27,3 |
| VSAW 2-26 / 4-22 | 630 | 56 | 460 | 250 | — | 36 | 170 | 75 | 34,92 |
| VSAW 2-26 / 4-22 / 320 | 970 | 60 | 800 | 320 | 54 | 36 | 170 | 75 | 56,24 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Największe wykonania mają aktualne ogniwa BW 36. Znak „—” oznacza brak podanego wymiaru. Źródło: karta producenta pewag VSAW 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo zbiorcze VSAW 2.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Liczba cięgien
Potwierdź średnicę, klasę, liczbę cięgien i kąty pracy. Cały układ dobiera się do jego najsłabszego elementu.
Wykonanie standard /320
Wersja /320 ma inne wymiary i większą masę. Porównaj miejsce dostępne nad ładunkiem oraz geometrię połączenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 1677-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 29 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSAW 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwa i połączenia pod kątem zużycia, pęknięć oraz odkształceń. Uszkodzony element wycofaj z użytkowania. CECHO pomaga dobrać właściwe wykonanie i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O VSAW 2
Co sprawdzić przed doborem?
Kto produkuje ogniwo zbiorcze VSAW 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym VSAW 2 różni się od VSAW 1?
VSAW 2 ma dwa ogniwa pośrednie i jest przeznaczone do układów wielocięgnowych. Nie zastępuje się tych zespołów wyłącznie na podstawie podobnej nazwy.
Co oznacza końcówka /320?
Powiększone wykonanie o szerokości wewnętrznej ogniwa głównego 320 mm, przewidziane do większych haków.
Czy VSAW 2 można wykorzystać w zespole przejściowym?
Tak. Producent wskazuje możliwość tworzenia krótkich zespołów przejściowych, z doborem wszystkich komponentów i nośności.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
