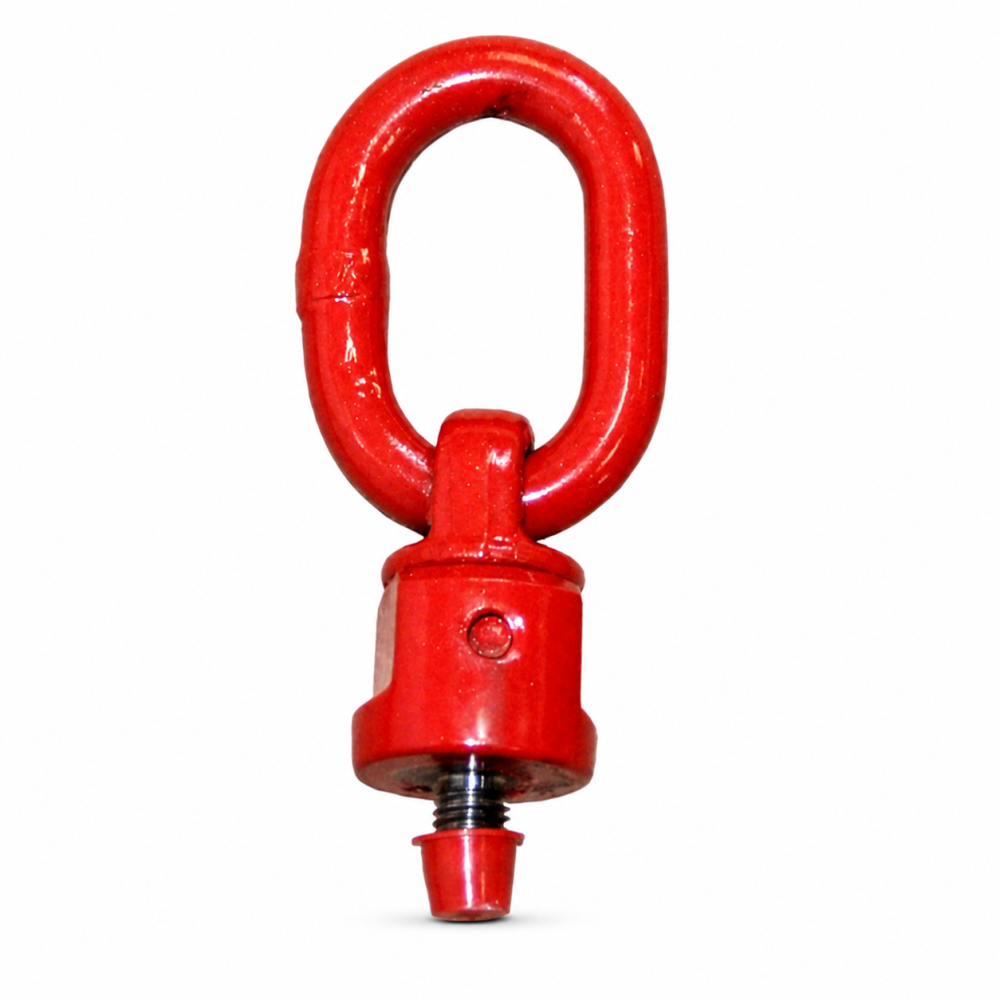

Ogniwo z końcówką gwintowaną CAT
CECHO · OSPRZĘT DO ZAWIESI
OGNIWO GWINTOWANE · KLASA 8
Ogniwo CAT klasy 8 z końcówką gwintowaną do montażu w odpowiednio przygotowanym gnieździe. Tabela obejmuje wykonania M8–M42 oraz osobne DOR dla obciążenia 0° i 90°.
0,3–15 tDOR zależnie od wykonania i kierunku10 wykonań w tabeli doboru
Potrzebujesz doboru ogniwa CAT?
Podaj CAT i pełny rozmiar, kierunek obciążenia, wymagane DOR, materiał oraz głębokość gniazda. Dołącz zdjęcie miejsca montażu.
Zapytaj CECHO o CAT →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo CAT — najważniejsze informacje
KLASA 8Ogniwo CATKońcówka gwintowana
DWA KIERUNKI0° i 90°Osobne wartości DOR
DANE KATALOGOWEEN 1677-1Dziesięć wykonań
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dobór gwintu i kierunku siły w jednym połączeniu.
CAT tworzy punkt przyłączeniowy w konstrukcji z odpowiednio dobranym gniazdem gwintowanym. Ucho należy dopasować do haka, szakli lub innego współpracującego elementu.
Nośność zmienia się zależnie od kierunku obciążenia. Tabela rozdziela DOR dla 0° i 90°; nie wolno stosować większej wartości dla innego kierunku ani samodzielnie interpolować parametrów.
Wykonania CAT M30 i CAT M30 D mają inne wymiary oraz nośności mimo tego samego nominalnego gwintu. Dobór wymaga pełnego oznaczenia, właściwej długości gwintu i oceny materiału konstrukcji.
DANE KATALOGOWE CECHO

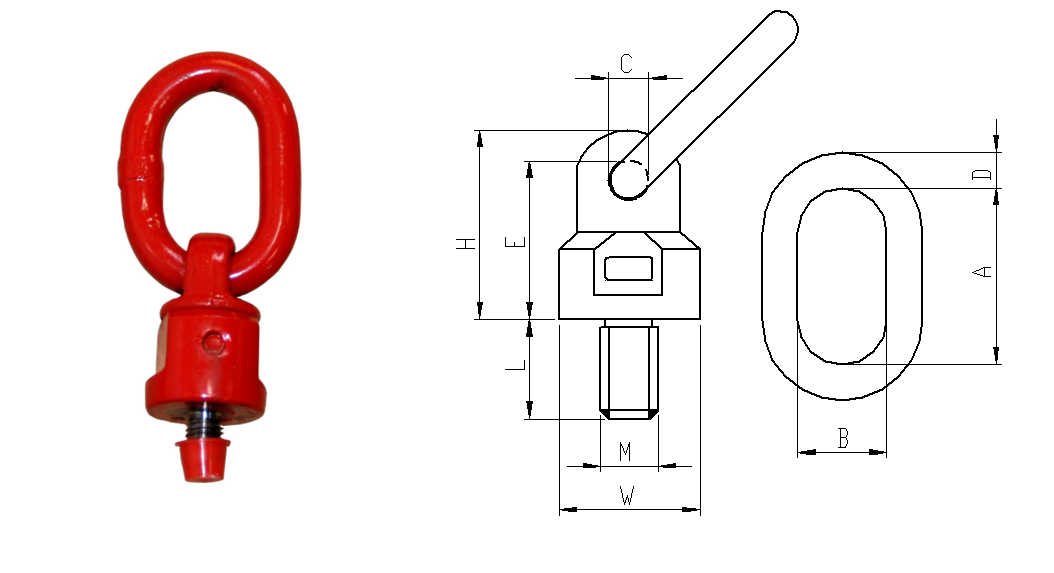

Rysunek wymiarowy i tabela CAT
Dziesięć wykonań katalogowych M8–M42. M30 D zachowano jako osobne wykonanie. Parametry innych gwintów wymagają potwierdzenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

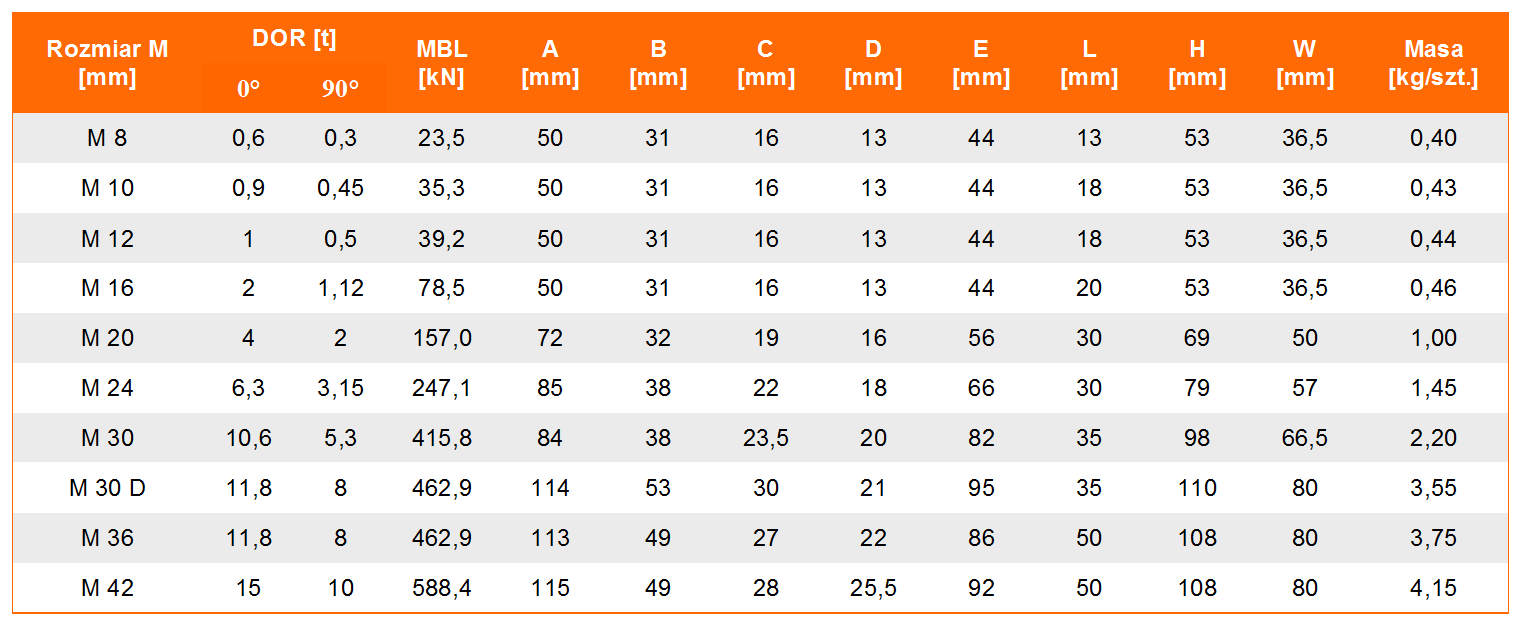

| Wykonanie / gwint | DOR 0° [t] | DOR 90° [t] | MBL [kN] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | L [mm] | H [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAT M 8 | 0,6 | 0,3 | 23,5 | 50 | 31 | 16 | 13 | 44 | 13 | 53 | 36,5 | 0,40 |
| CAT M 10 | 0,9 | 0,45 | 35,3 | 50 | 31 | 16 | 13 | 44 | 18 | 53 | 36,5 | 0,43 |
| CAT M 12 | 1 | 0,5 | 39,2 | 50 | 31 | 16 | 13 | 44 | 18 | 53 | 36,5 | 0,44 |
| CAT M 16 | 2 | 1,12 | 78,5 | 50 | 31 | 16 | 13 | 44 | 20 | 53 | 36,5 | 0,46 |
| CAT M 20 | 4 | 2 | 157,0 | 72 | 32 | 19 | 16 | 56 | 30 | 69 | 50 | 1,00 |
| CAT M 24 | 6,3 | 3,15 | 247,1 | 85 | 38 | 22 | 18 | 66 | 30 | 79 | 57 | 1,45 |
| CAT M 30 | 10,6 | 5,3 | 415,8 | 84 | 38 | 23,5 | 20 | 82 | 35 | 98 | 66,5 | 2,20 |
| CAT M 30 D | 11,8 | 8 | 462,9 | 114 | 53 | 30 | 21 | 95 | 35 | 110 | 80 | 3,55 |
| CAT M 36 | 11,8 | 8 | 462,9 | 113 | 49 | 27 | 22 | 86 | 50 | 108 | 80 | 3,75 |
| CAT M 42 | 15 | 10 | 588,4 | 115 | 49 | 28 | 25,5 | 92 | 50 | 108 | 80 | 4,15 |
DOR w tonach, osobno dla 0° i 90°; MBL w kN, wymiary w mm, masa w kg/szt. MBL nie jest udźwigiem roboczym. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CAT do gwintu, materiału i obciążenia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Kierunek siły
Określ kierunek obciążenia i wymagane DOR. Porównaj odpowiednią kolumnę 0° albo 90° oraz geometrię podłączanego osprzętu.
Montaż i kontrola
Montaż wykonuj według instrukcji właściwego modelu. Potwierdź wymagane osadzenie gwintu i warunki pracy; nie zakładaj możliwości obrotu pod obciążeniem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CAT wskazują EN 1677-1. Instrukcja konkretnego wykonania określa sposób montażu, wymagania dla gniazda oraz kierunki i ograniczenia obciążenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj ucho, korpus, gwint i podłoże. Uszkodzenie gwintu, pęknięcie, odkształcenie lub nadmierne zużycie wymaga wycofania punktu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CAT
Co sprawdzić przed doborem?
Czy oba wykonania M30 mają te same parametry?
Nie. CAT M30 i CAT M30 D są osobnymi pozycjami o różnych DOR i wymiarach.
Którą kolumnę DOR przyjąć?
Kolumnę odpowiadającą rzeczywistemu kierunkowi siły, ustalonemu według instrukcji. Dla innych kierunków potrzebne jest potwierdzenie doboru.
Czy można obracać ładunek na ogniwie CAT?
Tabeli wymiarów nie należy traktować jako dopuszczenia obrotu pod obciążeniem. Taką pracę trzeba potwierdzić w instrukcji konkretnego wykonania.
Jakie informacje przesłać do wyceny?
Podaj CAT i pełny rozmiar, kierunek obciążenia, wymagane DOR, materiał oraz głębokość gniazda. Dołącz zdjęcie miejsca montażu.
DOBÓR I KONTAKT Z CECHO
Dobierz ogniwo CAT z CECHO.
Podaj CAT i pełny rozmiar, kierunek obciążenia, wymagane DOR, materiał oraz głębokość gniazda. Dołącz zdjęcie miejsca montażu.
Wyślij zapytanie o CAT →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
