Ogniwo przejściowe BWI
Producent: pewagDystrybucja i dobór: CECHO

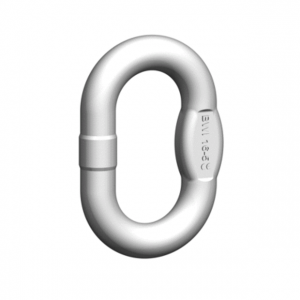

PEWAG WINNER INOX · OGNIWO PRZEJŚCIOWE
Nierdzewne ogniwo przejściowe pewag BWI do układów spawanych i połączeń końcowych. Dobór opiera się na oznaczeniu, DOR oraz geometrii współpracujących elementów.
0,9–12 tDOR według tabeli producenta (0–45°)9 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa BWI?
Podaj symbol BWI, wymagane DOR, liczbę cięgien, rozmiar łańcucha oraz warunki pracy. Dołącz zdjęcie połączenia.
Zapytaj CECHO o BWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag BWI — najważniejsze informacje
PEWAG INOXStal nierdzewnaSystem G6 plus
POŁĄCZENIEOgniwo spawanePrzejściowe lub końcowe
DOBÓRGeometria ogniwaWymiary d, t, w, s
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

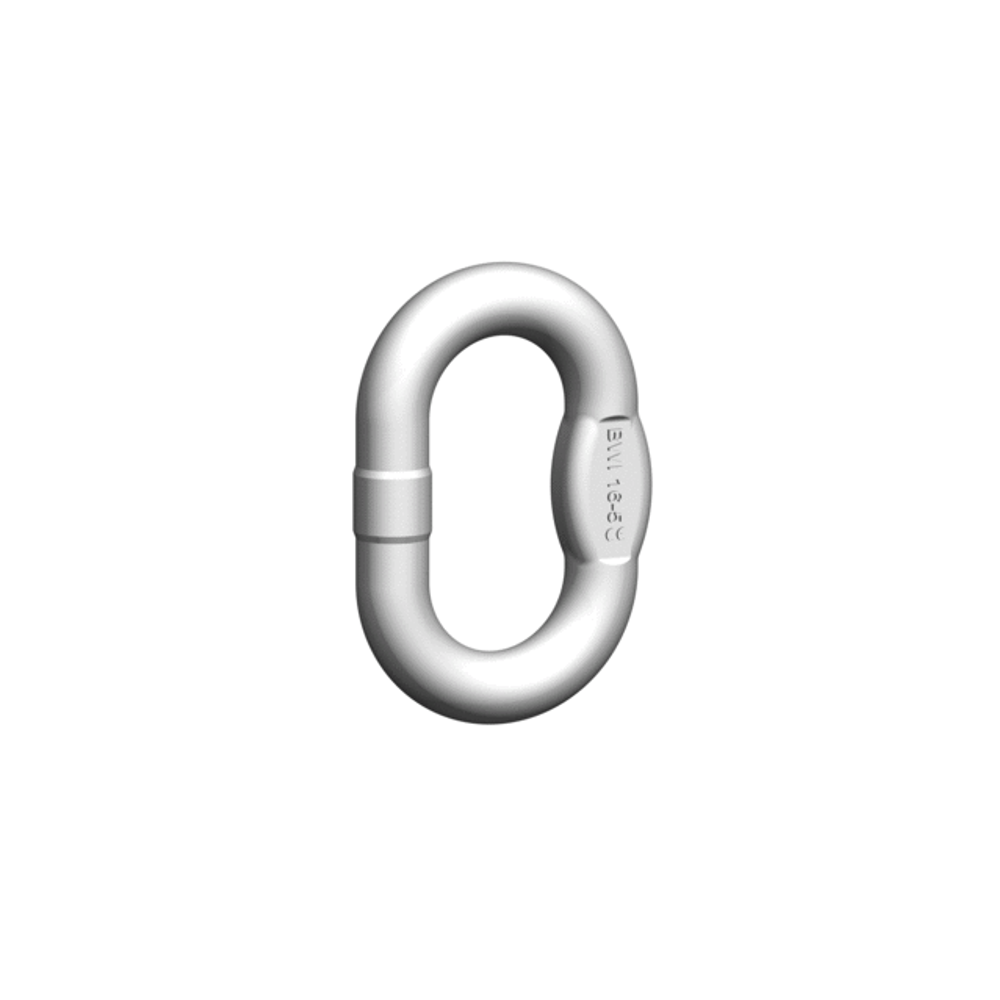

KONSTRUKCJA I ZASTOSOWANIE
Zamknięte ogniwo do nierdzewnych układów połączeń.
BWI jest elektrycznie spawanym ogniwem przejściowym systemu pewag winner inox. Producent przewiduje zastosowanie jako łącznik w spawanych zawiesiach od jednego do czterech cięgien oraz jako ogniwo końcowe.
Wymiary odpowiadają konstrukcji według DIN 5688-1. Spłaszczenie s, jeśli występuje w danym rozmiarze, ułatwia zestawienie zgodnych elementów. Ogniwo nie jest rozłącznym łącznikiem typu Connex.
Nierdzewne wykonanie jest wykorzystywane m.in. w gospodarce wodnej i ściekowej. Zgodność z konkretnym medium chemicznym i temperaturą wymaga sprawdzenia warunków pracy.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

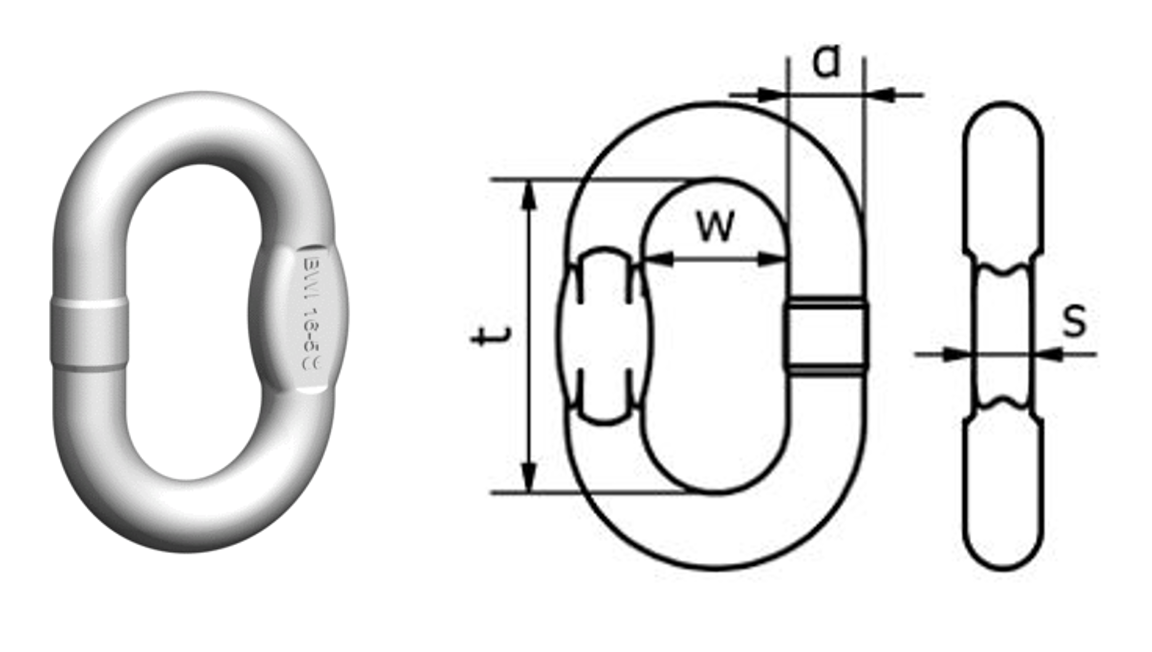

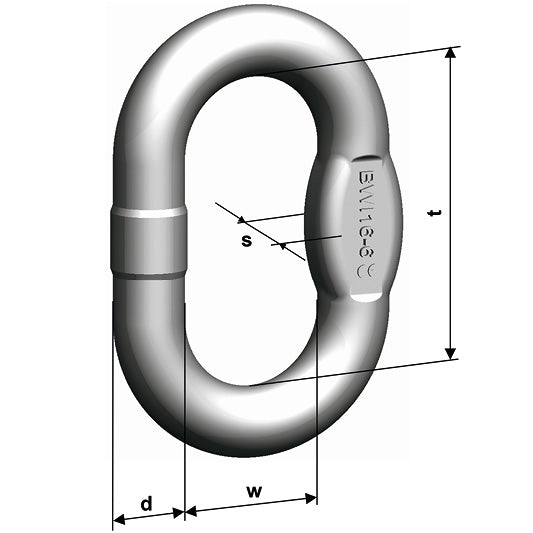

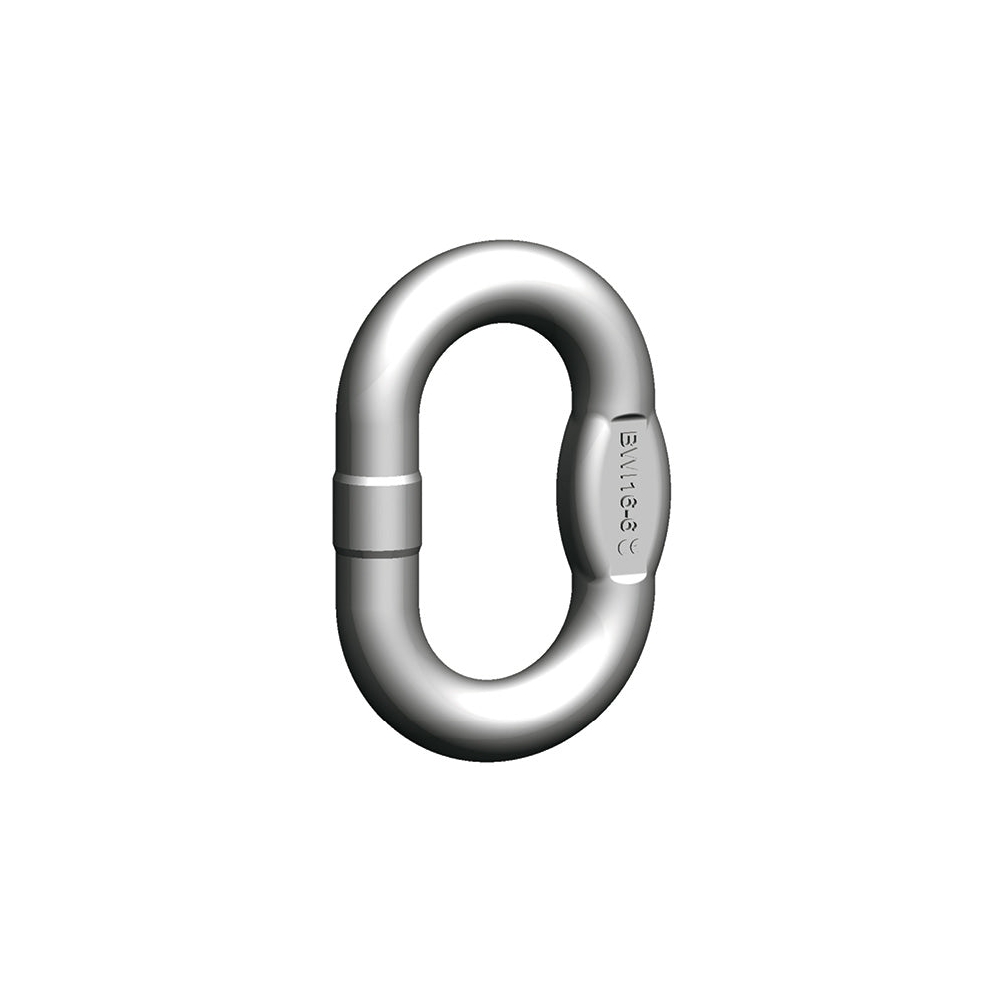

Rysunek wymiarowy i tabela BWI
Dziewięć wykonań z tabeli pewag UK. Oznaczenie 0–45° zachowuje zakres podany przez producenta dla konfiguracji zawiesia; nie dopuszcza bocznego obciążania ogniwa.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

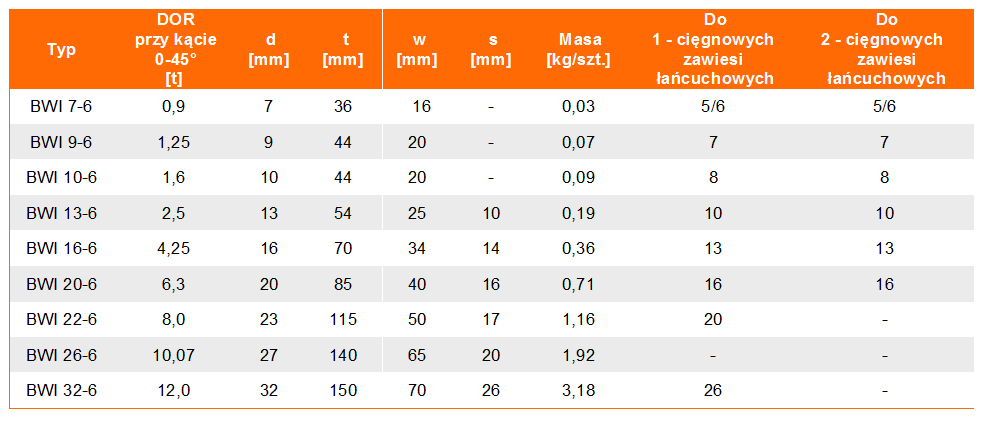

| Typ | DOR 0–45° [t] | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Łańcuch: 1 cięgno [mm] | Łańcuch: 2 cięgna [mm] |
|---|---|---|---|---|---|---|---|---|
| BWI 7-6 | 0,9 | 7 | 36 | 16 | - | 0,03 | 5/6 | 5/6 |
| BWI 9-6 | 1,25 | 9 | 44 | 20 | - | 0,07 | 7 | 7 |
| BWI 10-6 | 1,6 | 10 | 44 | 20 | - | 0,09 | 8 | 8 |
| BWI 13-6 | 2,5 | 13 | 54 | 25 | 10 | 0,19 | 10 | 10 |
| BWI 16-6 | 4,25 | 16 | 70 | 34 | 14 | 0,36 | 13 | 13 |
| BWI 20-6 | 6,3 | 20 | 85 | 40 | 16 | 0,71 | 16 | 16 |
| BWI 22-6 | 8 | 23 | 115 | 50 | 17 | 1,16 | 20 | - |
| BWI 26-6 | 10,07 | 27 | 140 | 65 | 20 | 1,92 | - | - |
| BWI 32-6 | 12 | 32 | 150 | 70 | 26 | 3,18 | 26 | - |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag BWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz BWI do całego połączenia.
Dobór obejmuje oznaczenie elementu, warunki pracy i zgodność całego połączenia.
Wymiary połączenia
Sprawdź prześwit w i t oraz przekrój d. Dla połączenia przez spłaszczenie potwierdź wymiar s; elementy muszą mieć swobodę ustawienia w osi obciążenia.
Montaż i kontrola
Prześlij zdjęcie oznaczeń i istniejącego połączenia. Montaż oraz kontrolę należy wykonać według instrukcji właściwego wyrobu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta pewag UK zawiera tabelę aktualnie prezentowanych wykonań BWI. Do montażu należy zastosować instrukcję systemu pewag winner inox właściwą dla dostarczonego wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Skontroluj oznaczenia, zużycie, korozję i odkształcenia. W razie wątpliwości przekaż element do oceny. CECHO pomaga w identyfikacji wykonania i doborze części.
Zobacz zakres serwisu CECHO →PYTANIA O BWI
Co sprawdzić przed doborem?
Kto produkuje ogniwo BWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy BWI można rozłączyć jak Connex?
Nie. BWI jest zamkniętym, spawanym ogniwem. Sposób włączenia do układu trzeba przewidzieć przy doborze i montażu.
Czy stal nierdzewna jest odporna na każdą substancję?
Nie. Dobór do chemikaliów, środowiska i temperatury wymaga potwierdzenia przez producenta lub dystrybutora.
Jakie informacje przesłać do wyceny?
Podaj symbol BWI, wymagane DOR, liczbę cięgien, rozmiar łańcucha oraz warunki pracy. Dołącz zdjęcie połączenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo BWI z CECHO.
Podaj symbol BWI, wymagane DOR, liczbę cięgien, rozmiar łańcucha oraz warunki pracy. Dołącz zdjęcie połączenia.
Wyślij zapytanie o BWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
