Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Ogniwo łączące Connex pewag C G12 Plus
Ogniwo łączące Connex pewag C G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Rozbieralne ogniwo łączące pewag C G12 Plus łączy łańcuch z ogniwem, hakiem lub innym zgodnym komponentem. Cztery rozmiary obejmują DOR 2,36–8,2 t.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

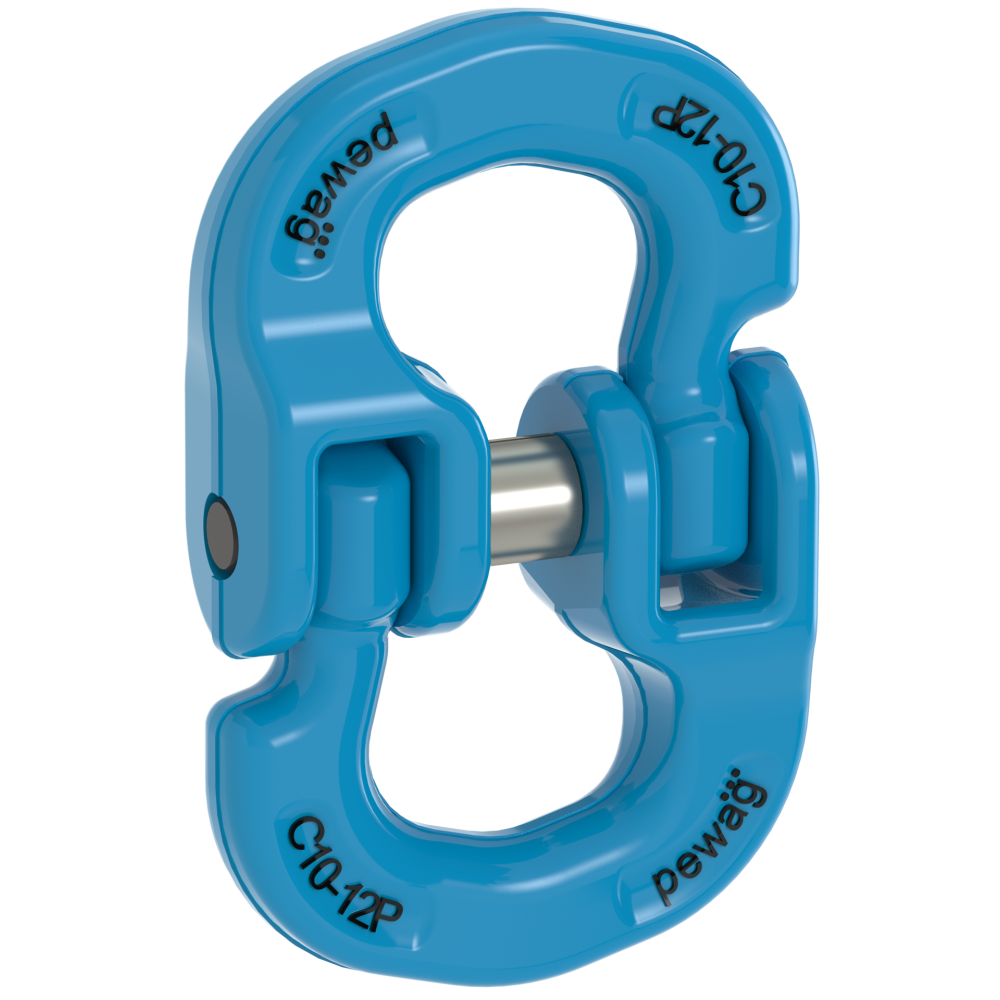

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru ogniwa łączącego Connex C G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o C G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo łączące Connex pewag C G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Jedno ogniwo Connex, pewne połączenie komponentów.
Łącznik C G12 Plus umożliwia montaż i demontaż połączeń łańcucha, haków oraz ogniw. Sworzeń i tuleja zabezpieczająca są dostępne jako właściwy dla tej serii zestaw CBH G12 Plus.
Duża szerokość wewnętrzna pozwala w odpowiednio dobranym układzie umieścić łańcuch i hak skracający w jednym ogniwie Connex. Geometria ogranicza zakleszczanie ogniw i wynikające z niego obciążenia udarowe.
Rozmiary C 7, 8, 10 i 13 dobiera się do konkretnego systemu G12 Plus. Parametry łącznika C nie zastępują danych wcześniejszego CWP ani CW.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

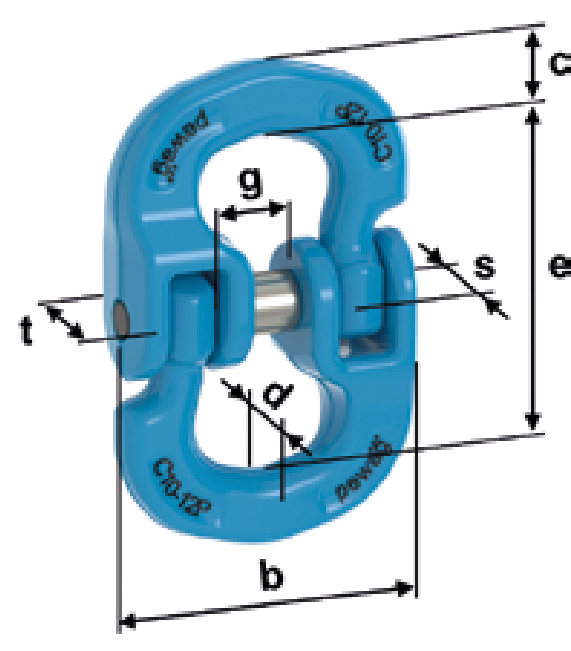

Rysunek wymiarowy i tabela C G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | c [mm] | s [mm] | t [mm] | d [mm] | b [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| C 7 G12 Plus | 2,36 | 47 | 63 | 12 | 13 | 16 | 9 | 53 | 17 | 0,2 |
| C 8 G12 Plus | 3,2 | 63 | 62 | 14 | 15 | 20 | 10 | 58 | 20 | 0,29 |
| C 10 G12 Plus | 5,4 | 100 | 78 | 17 | 21 | 27 | 14 | 72 | 22 | 0,63 |
| C 13 G12 Plus | 8,2 | 160 | 107 | 22 | 25 | 34 | 17 | 90 | 25 | 1,2 |
DOR w tonach, wymiary w mm, masa w kg/szt. LC w kN jest siłą mocowania, nie udźwigiem. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag C G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo łączące Connex C G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Wymiary połączenia
Sprawdź prześwit, szerokość i swobodę pracy połączenia. DOR gotowego układu ogranicza jego najsłabszy element i warunki obciążenia.
Montaż Connex
Montaż przeprowadź zgodnie z instrukcją G12 Plus, używając właściwego sworznia i tulei CBH. Kontroluj kompletność zabezpieczenia przed użyciem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 30, wskazuje EN 1677-1 z modyfikacjami parametrów dla klasy G12 Plus. Stosuj aktualną instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Nie przenoś zasad montażu ani części zamiennych automatycznie z innej serii.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta C G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj oznaczenia, zużycie korpusu i stan sworznia z tuleją. Części zamienne dobieraj jako zestaw CBH odpowiedniego rozmiaru G12 Plus. Nie zastępuj sworznia przypadkową śrubą.
Zobacz zakres serwisu CECHO →PYTANIA O C G12 Plus
Co sprawdzić przed doborem?
Kto produkuje ogniwo łączące Connex C G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy C G12 Plus można rozebrać?
Tak, konstrukcja Connex umożliwia montaż i demontaż połączenia zgodnie z instrukcją producenta.
Jaki zestaw naprawczy dobrać?
CBH G12 Plus w rozmiarze odpowiadającym łącznikowi. CBHWP dla winner pro G12 jest odrębnym zestawem.
Czy LC w tabeli oznacza DOR?
Nie. DOR w tonach dotyczy podnoszenia, a LC w kN siły mocowania. Wielkości tych nie wolno utożsamiać.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo łączące Connex C G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o C G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
