Ogniwo główne widełkowe KOW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Ogniwo KOW pewag winner klasy 10 do bezpośredniego połączenia z łańcuchem. Może pracować jako ogniwo główne lub końcowe, zależnie od konfiguracji zawiesia.
1,9–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

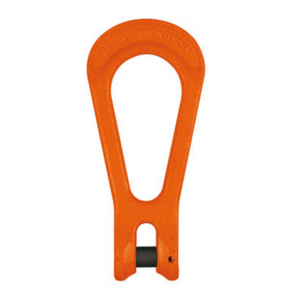

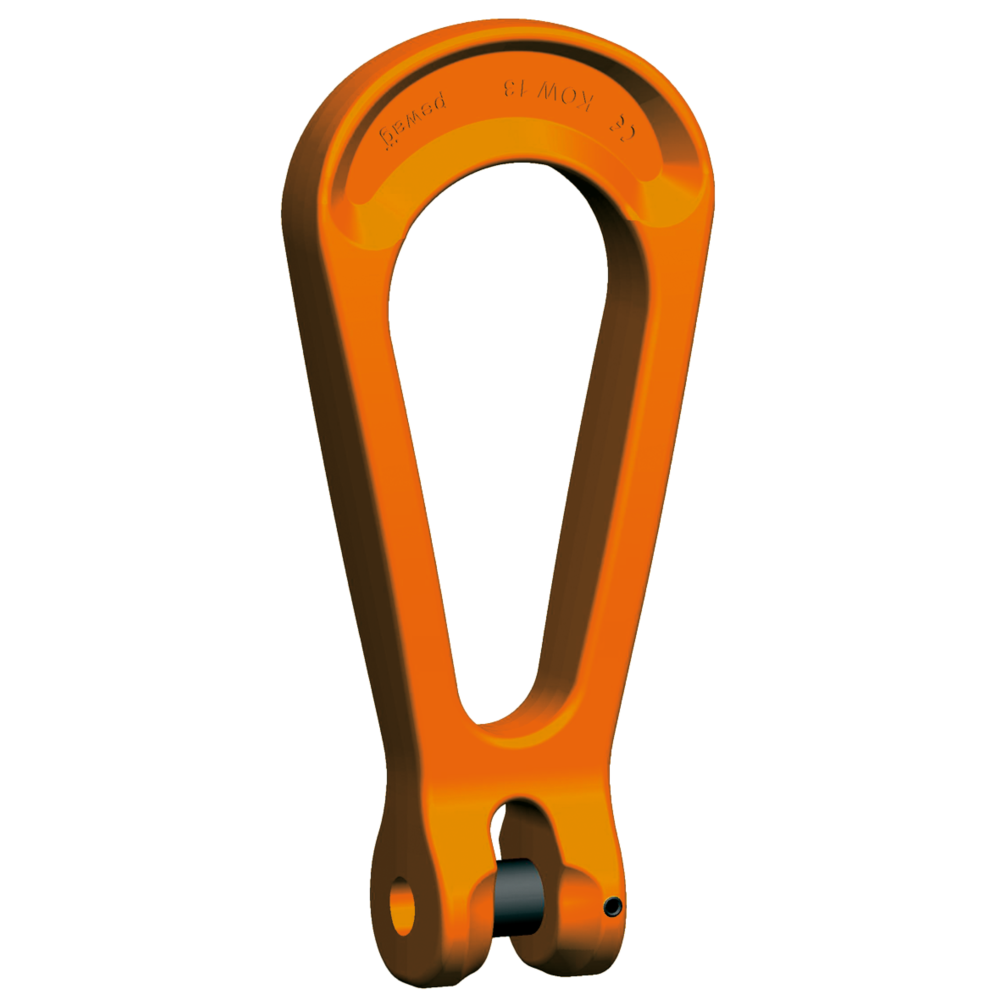

Oryginalna grafika ogniwa KOW udostępniona przez pewag.
Potrzebujesz doboru ogniwa KOW?
Podaj średnicę łańcucha, wymagane DOR i sposób podwieszenia.
Zapytaj CECHO o KOW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag KOW — najważniejsze informacje
PEWAG WINNERKlasa 10Kute ogniwo widełkowe
POŁĄCZENIEBezpośrednio z łańcuchemOgniwo główne lub końcowe
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SYSTEM WIDEŁKOWY · OGNIWO GŁÓWNE LUB KOŃCOWE
Bezpośrednie połączenie z łańcuchem.
KOW jest kutym ogniwem pewag winner klasy 10, montowanym bezpośrednio do łańcucha w części widełkowej. Może pełnić funkcję ogniwa głównego albo końcowego, łączącego zawiesie z hakiem dźwignicy lub ładunkiem. Nie wymaga dodatkowej złączki między widełkami a łańcuchem.
Przy zastosowaniu końcowym można przeprowadzić łańcuch przez ucho KOW i utworzyć pętlę. Instrukcja wymaga odpowiednio dużej pętli, aby samo ogniwo nie stykało się z ładunkiem. KOW musi swobodnie ustawiać się w kierunku obciążenia i pracować wzdłużnie.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

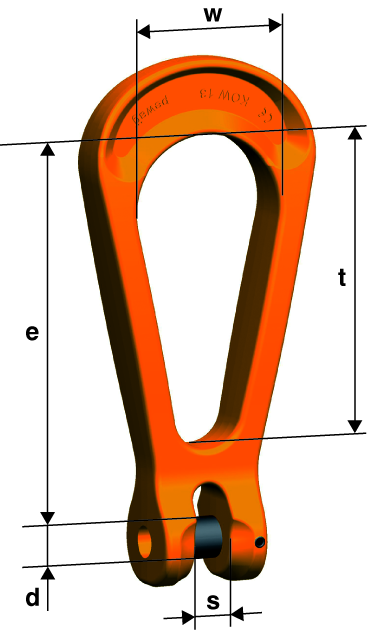

Rysunek wymiarowy i tabela KOW
Dobierz DOR oraz wymiary ucha i części widełkowej. Parametry ogniwa należy odnieść do sposobu pracy całego zawiesia i geometrii połączenia.

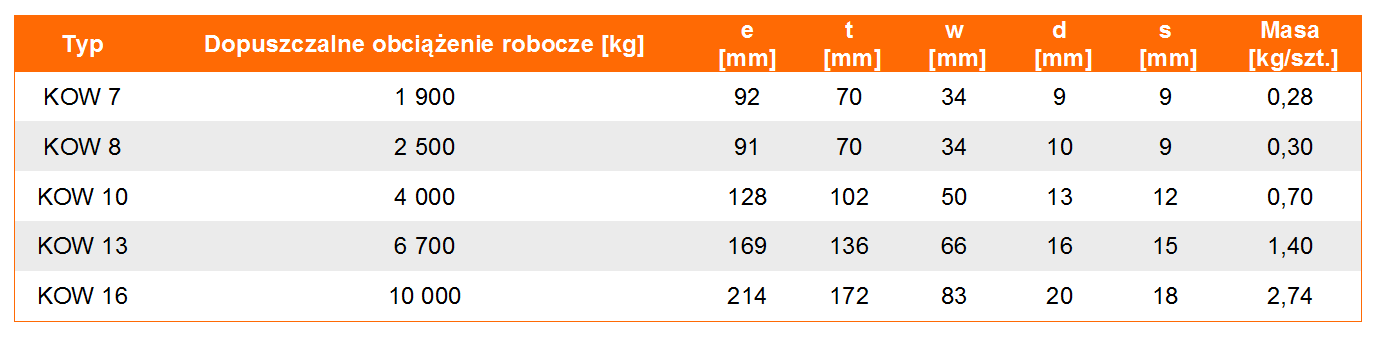

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | t [mm] | w [mm] | d [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| KOW 7 | 1,9 | 92 | 70 | 34 | 9 | 9 | 0,3 |
| KOW 8 | 2,5 | 91 | 70 | 34 | 10 | 9 | 0,3 |
| KOW 10 | 4 | 128 | 102 | 50 | 12,5 | 12 | 0,75 |
| KOW 13 | 6,7 | 169 | 136 | 66 | 16 | 15 | 1,08 |
| KOW 16 | 10 | 214 | 172 | 83 | 20 | 18 | 2,93 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KOW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KOW do funkcji w zawiesiu.
CECHO pomoże dobrać ogniwo KOW do łańcucha i sposobu podwieszenia.
Kierunek obciążenia
Sprawdź swobodę ustawienia ogniwa w kierunku siły i obciążenie wzdłużne. Przy pracy z pętlą podaj jej geometrię oraz wymiary ładunku, aby potwierdzić odstęp KOW od jego powierzchni.
Montaż i kontrola
Montaż wykonuje osoba kompetentna. Część widełkową łączy się bezpośrednio z właściwym łańcuchem, używając dopasowanego zestawu KBSW. Kontroluj sworzeń, kołek zabezpieczający, zużycie i odkształcenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10, oznakowanie CE i dopuszczenie BG. Instrukcja winner G10 opisuje KOW jako ogniwo główne lub końcowe, wymagania pracy wzdłużnej oraz sposób tworzenia pętli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KOW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie KOW oraz zdjęcia ucha, widełek i sworznia. Producent przewiduje zestaw KBSW ze sworzniem nośnym i kołkiem zabezpieczającym, dobrany do wykonania. Do napraw stosuje się oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA O KOW
Co sprawdzić przed doborem?
Kto produkuje ogniwo KOW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KOW może pracować jako ogniwo końcowe?
Tak. Instrukcja pewag przewiduje KOW jako ogniwo główne lub końcowe. W obu przypadkach część widełkową łączy się bezpośrednio z właściwym łańcuchem.
O czym pamiętać przy przeprowadzeniu łańcucha przez ucho?
Utworzona pętla musi być odpowiednio duża, by KOW nie stykało się z ładunkiem. Ogniwo powinno swobodnie ustawiać się w kierunku siły, a DOR całego zawiesia trzeba dobrać do sposobu podwieszenia.
Czy potrzebna jest dodatkowa złączka?
KOW łączy się z łańcuchem bezpośrednio za pomocą części widełkowej. Producent przewiduje właściwy zestaw KBSW ze sworzniem i kołkiem zabezpieczającym.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, wymagane DOR oraz zastosowanie jako ogniwo główne lub końcowe. Dołącz szkic podwieszenia i wymiary ładunku lub haka.
