Ogniwo główne VSAW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10

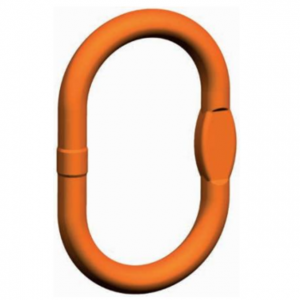

Specjalne ogniwo główne VSAW 1 pewag winner klasy 10 do zawiesi jednocięgnowych. Duży prześwit ogniwa SAW do połączenia z dużym hakiem dźwignicy.
10–40 tDOR zestawu jednocięgnowego7 wykonań w tabeli producenta

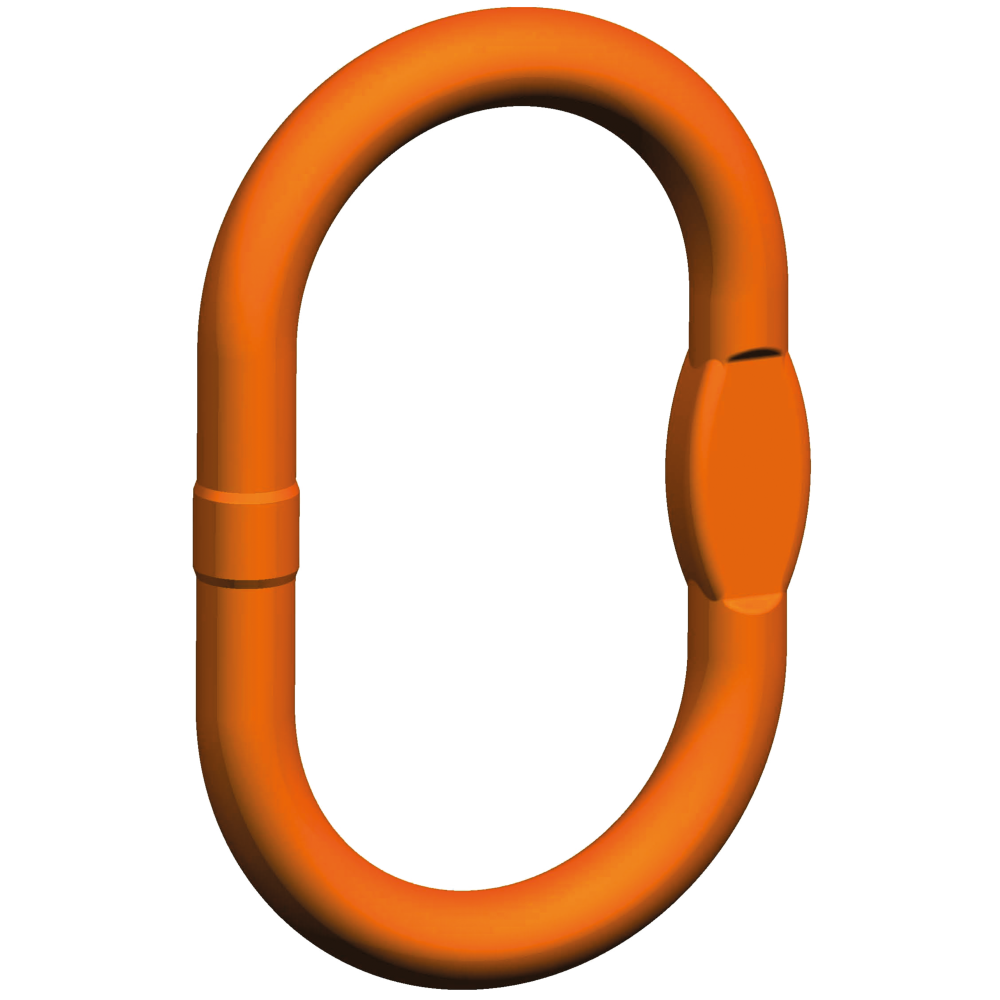

Oryginalna grafika pewag VSAW 1-32.
Potrzebujesz doboru ogniwa VSAW 1?
Podaj wymagane DOR, średnicę łańcucha i wymiary haka dźwignicy.
Zapytaj CECHO o VSAW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag VSAW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Ogniwo specjalne SAW
ZASTOSOWANIEJedno cięgnoDuży prześwit do haka
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
ZESTAW JEDNOCIĘGNOWY · DO DUŻYCH HAKÓW
Duży hak i krótkie połączenie zawiesia.
VSAW 1 jest specjalnym zestawem pewag winner do zawiesi jednocięgnowych oraz krótkich zestawów przejściowych. Duże wymiary wewnętrzne ogniwa SAW pozwalają dopasować je do dużego haka dźwignicy.
Wykonanie VSAW 1-10/13 łączy SAW 32 z ogniwem BW 20. Pozostałe pozycje tabeli zawierają samo ogniwo SAW w odpowiedniej wielkości. Wersję dobiera się do wymaganej nośności i wymiarów połączenia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

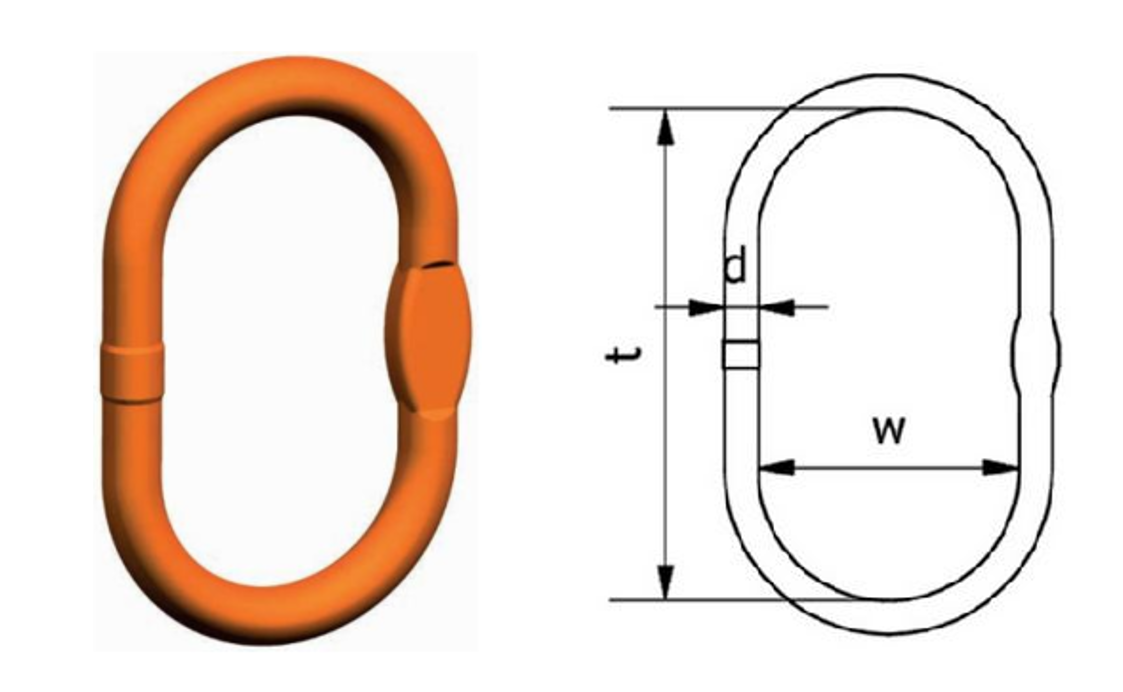

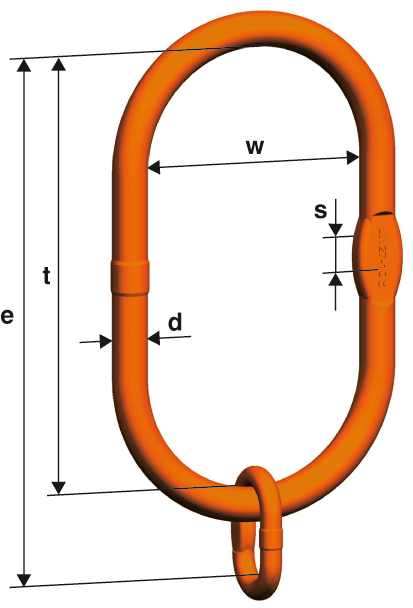

Rysunek wymiarowy i tabela VSAW 1
Siedem wykonań VSAW 1 do zawiesi jednocięgnowych. Tabela rozróżnia zestaw z BW 20 i pojedyncze ogniwa SAW, w tym największy wariant z prześwitem 800 × 320 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

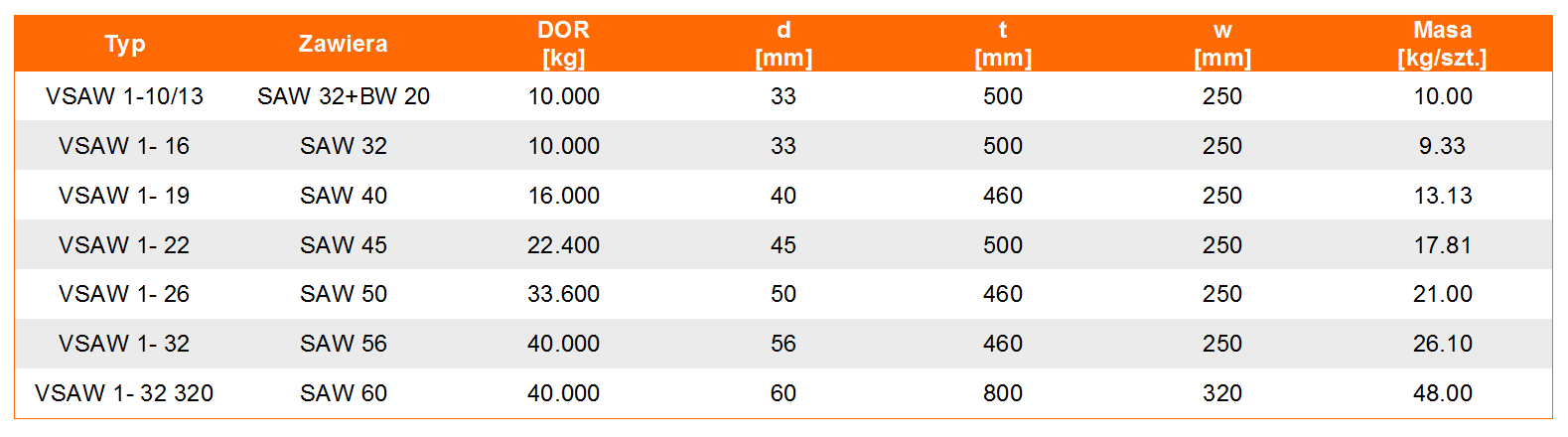

| Typ | DOR [t] | Skład zestawu | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VSAW 1-10/13 | 10 | SAW 32+BW 20 | 585 | 33 | 500 | 250 | 26 | 20 | 85 | 40 | 10 | 50 | 63 |
| VSAW 1-16 | 10 | SAW 32 | 500 | 33 | 500 | 250 | 26 | - | - | - | 9,32 | 50 | 63 |
| VSAW 1-19 | 16 | SAW 40 | 460 | 40 | 460 | 250 | 32 | - | - | - | 13,12 | 50 | 63 |
| VSAW 1-22 | 22,4 | SAW 45 | 500 | 45 | 500 | 250 | - | - | - | - | 17,8 | 50 | 63 |
| VSAW 1-26 | 33,6 | SAW 50 | 460 | 50 | 460 | 250 | 43 | - | - | - | 20,98 | 50 | 63 |
| VSAW 1-32 | 40 | SAW 56 | 460 | 56 | 460 | 250 | - | - | - | - | 26,68 | 50 | 63 |
| VSAW 1-32 / 320 | 40 | SAW 60 | 800 | 60 | 800 | 320 | 54 | - | - | - | 48 | 100 | 125 |
DOR podano w tonach dla właściwego wykonania VSAW 1. Dobór nośności całego zawiesia wymaga sprawdzenia wszystkich komponentów. Wymiary w mm, masa zestawu w kg/szt. d₁, t₁ i w₁ dotyczą BW 20 w VSAW 1-10/13; kreska oznacza brak podanej wartości. Numery DIN określają wielkość haka, nie jego udźwig. Źródło: karta producenta pewag VSAW 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VSAW 1 do wymiarów haka.
CECHO pomoże dobrać krótkie połączenie między dużym hakiem a zawiesiem.
Prześwit i połączenie
Zmierz hak dźwignicy i sprawdź prześwit t × w. Dla 1-10/13 uwzględnij dodatkowe ogniwo BW 20, a dla 1-32 / 320 powiększony wymiar w = 320 mm.
Montaż i kontrola
Ogniwa powinny przenosić równomierne obciążenie wzdłużne. Sprawdź zgodność wszystkich łączonych elementów oraz ich stan. Zawiesia spawane mogą być wykonywane tylko przez pewag.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-4 z wartościami mechanicznymi G10 i oznakowanie CE. Katalog winner G10 oraz instrukcja opisują zastosowania VSAW 1 i identyfikację zestawu po oznaczeniach SAW oraz BW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSAW 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie ogniwa SAW, ewentualnego BW i fotografie całego połączenia. Sprawdza się zużycie przekroju, odkształcenia, powierzchnię oraz dopasowanie do haka. Nie prostuj ani nie spawaj ogniw samodzielnie.
Zobacz zakres serwisu CECHO →PYTANIA O VSAW 1
Co sprawdzić przed doborem?
Kto produkuje ogniwo VSAW 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien służy VSAW 1?
Ta seria jest przeznaczona do zawiesi jednocięgnowych i odpowiednio dobranych zestawów przejściowych. Nie należy przenosić na nią parametrów odmiany VSAW 2.
Czym różnią się VSAW 1-10/13 i 1-16?
Oba mają DOR 10 t i ogniwo SAW 32. Wersja 1-10/13 dodatkowo zawiera ogniwo przejściowe BW 20, dlatego ma inną długość całego zestawu i masę.
Czy numer haka DIN jest jego udźwigiem?
Nie. Jest oznaczeniem wielkości haka. DOR zestawu i dopasowanie geometryczne należy sprawdzać oddzielnie.
Jakie informacje przesłać do wyceny?
Podaj DOR zawiesia jednocięgnowego, średnicę łańcucha, pełne oznaczenie VSAW 1 i wymiary haka. Dołącz zdjęcia istniejącego połączenia.
