Strona główna » Produkty » Akcesoria zawiesiowe » Offshore » Ogniwo główne powiększone pewag AOS Offshore

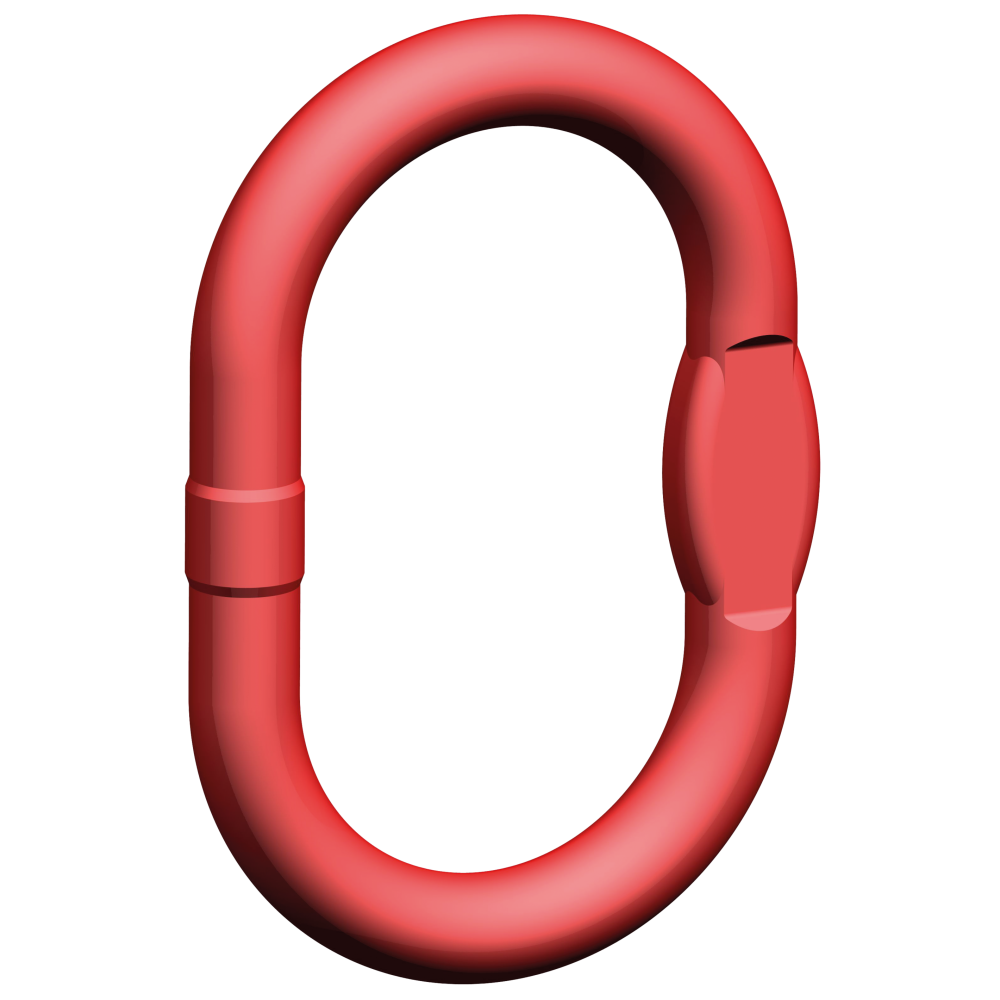

Ogniwo główne powiększone pewag AOS Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Ogniwo główne pewag AOS Offshore do układów linowych i łańcuchowych. W tej ofercie sześć wykonań: AOS 23, 25, 28, 45, 56 i 70, o DOR 6,7–85 t przy SF5.
6,7–85 tDOR przy SF5 · sześć wykonań6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa głównego AOS?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o AOS →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo główne offshore powiększone pewag AOS — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Ogniwo AOS
WYKONANIA6 rozmiarówAOS według tabeli
ZASTOSOWANIELina i łańcuchDobór według dokumentacji
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Ogniwo o zwiększonych wymiarach wewnętrznych.
AOS Offshore jest przeznaczone do budowy jedno- i dwucięgnowych układów podnoszenia kontenerów offshore. Współpracuje z zawiesiami linowymi i łańcuchowymi.
Materiał klasy 8, specjalna obróbka cieplna oraz wykonanie offshore wymagają zachowania zgodności całego połączenia. Nie zastępuj ogniwa podobnym wymiarowo elementem bez potwierdzenia parametrów.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

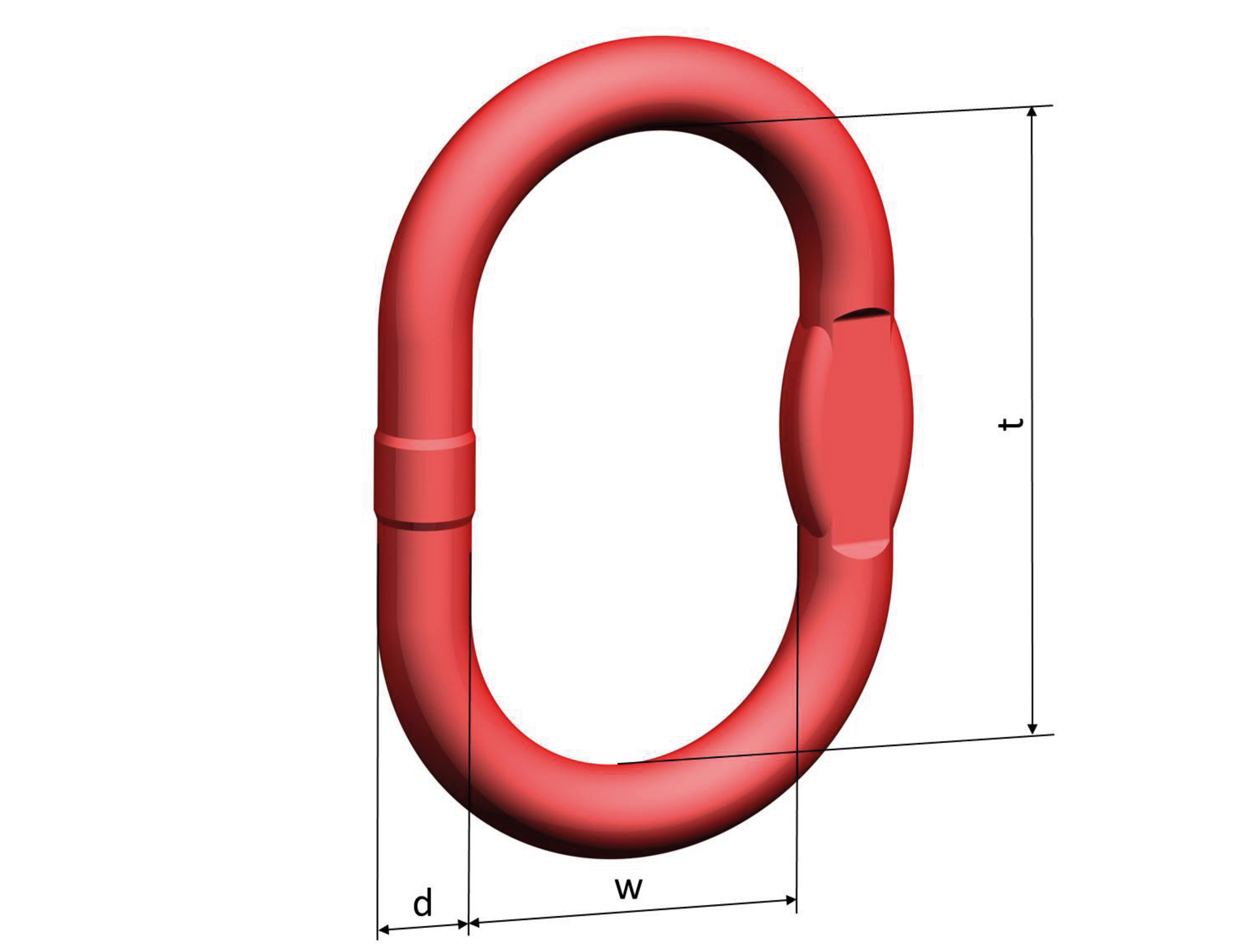

Rysunek wymiarowy i tabela AOS
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR SF5 [t] | Hak DIN 15401 nr | d [mm] | t [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| AOS 23 | 6,7 | 16 | 23 | 270 | 140 | 2,51 |
| AOS 25 | 8,9 | 16 | 25 | 270 | 140 | 2,99 |
| AOS 28 | 14,5 | 16 | 28 | 270 | 140 | 3,8 |
| AOS 45 | 38,3 | 25 | 45 | 340 | 180 | 12,9 |
| AOS 56 | 67 | 32 | 56 | 400 | 200 | 23,28 |
| AOS 70 | 85 | 50 | 70 | 460 | 250 | 43,4 |
DOR w tonach przy SF5; wymiary w mm, masa w kg/szt. Tabela obejmuje wyłącznie wymienione wykonania AOS 23, 25, 28, 45, 56 i 70. WLL Standard EN elementu nie jest maksymalną masą kontenera offshore. Dobór całego układu wymaga uwzględnienia konfiguracji, kątów i współczynnika obciążenia offshore. Źródło: karta producenta pewag AOS ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo główne AOS do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AOS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O AOS
Co sprawdzić przed doborem?
Kto produkuje ogniwo główne AOS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AOS można stosować z liną i łańcuchem?
Tak, producent przewiduje oba rodzaje układów. Ostateczny dobór uwzględnia połączenia, nośność i wymagania offshore.
Jakie wykonania obejmuje ta karta?
Tabela przedstawia sześć wykonań: AOS 23, 25, 28, 45, 56 i 70. Każde ma własne wymiary, masę i DOR przy współczynniku 5:1.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo główne AOS z CECHO.
CECHO pomaga dobrać oryginalne elementy pewag do warunków pracy i wymagań dokumentacyjnych offshore.
Wyślij zapytanie o AOS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
