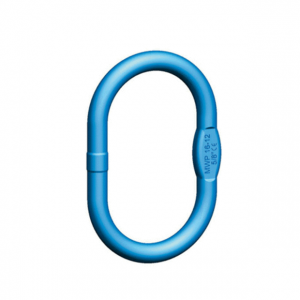

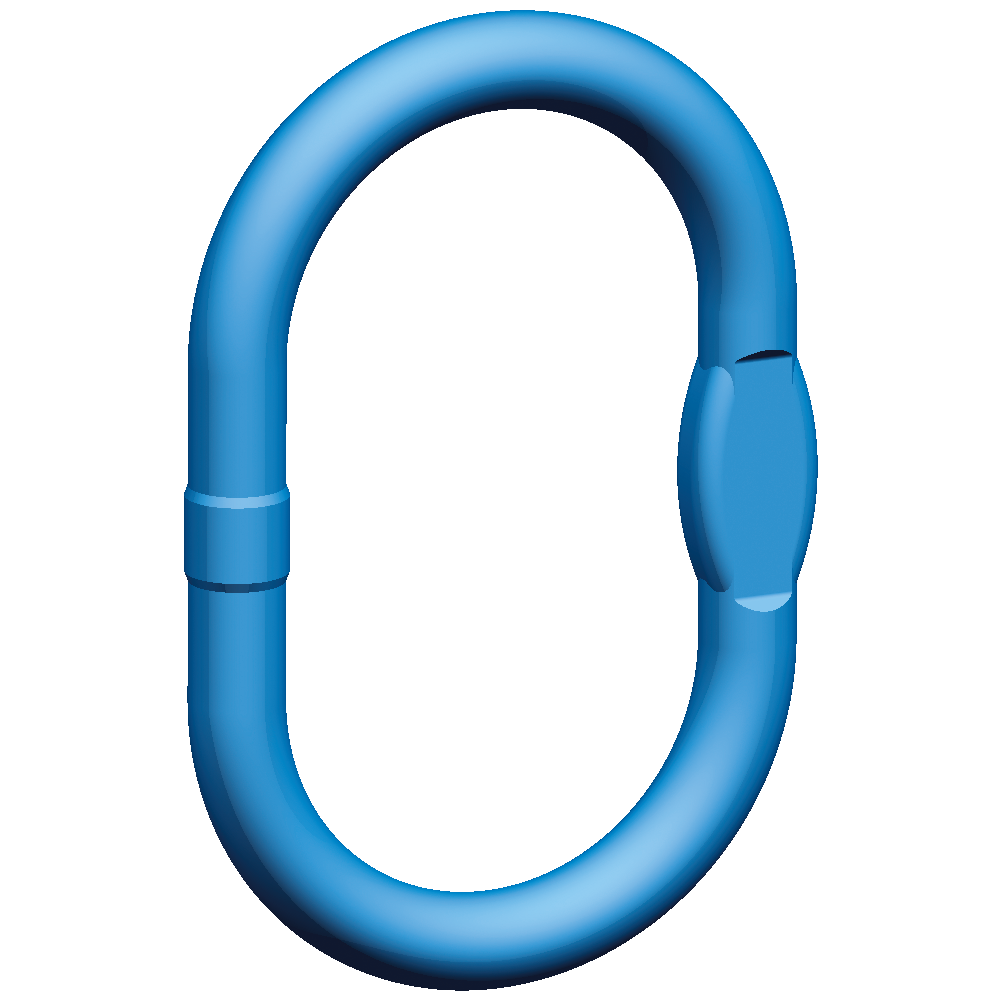

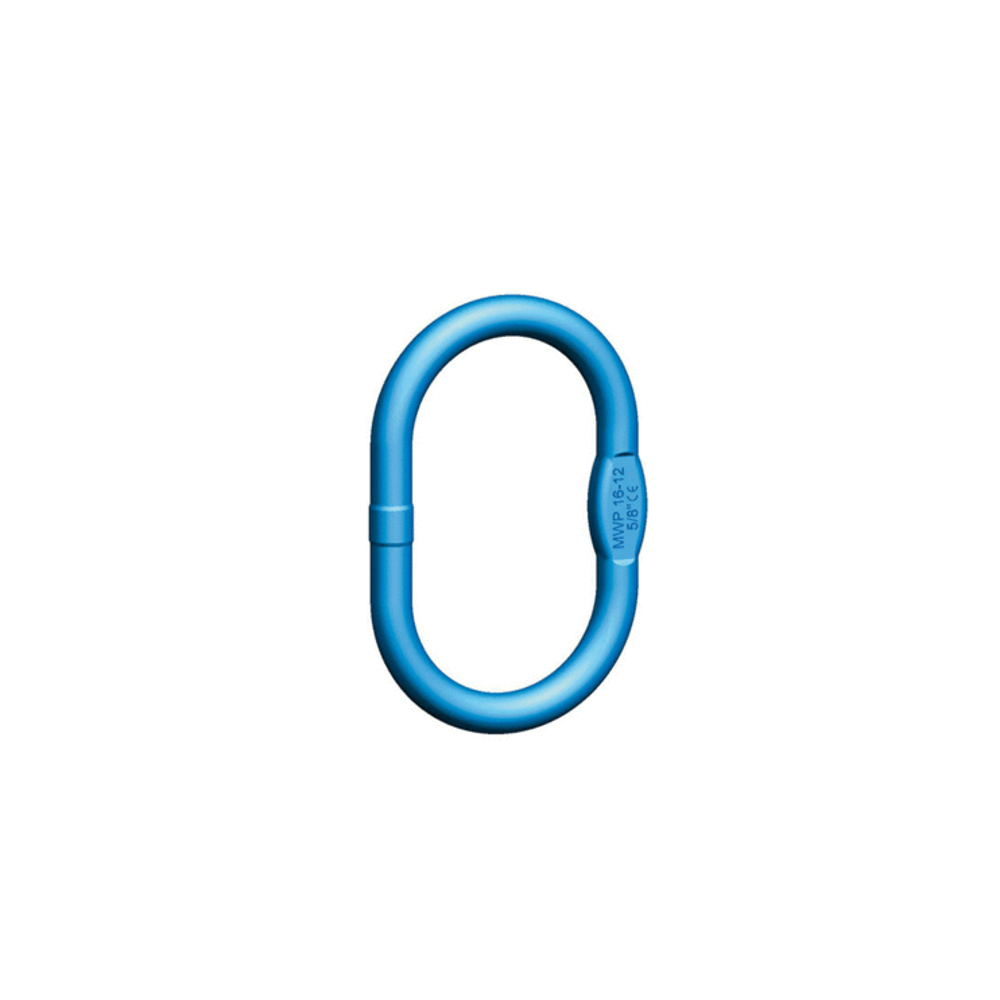

Ogniwo główne powiększone MWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12
Ogniwo MWP ma większą przestrzeń wewnętrzną niż AWP. Ułatwia dobór zawiesia do większego haka dźwignicy przy zachowaniu wymaganej nośności i swobodnego podparcia.
2,36–17,5 tDOR dla zakresu 0°–45°6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa MWP?
Prześlij rozmiar haka dźwignicy i konfigurację zawiesia.
Zapytaj CECHO o MWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag MWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Powiększone ogniwo główne
KONFIGURACJA1 lub 2 cięgnaWedług oznaczenia w tabeli
DOKUMENTACJAEN 1677-4Właściwości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Więcej miejsca na hak dźwignicy.
MWP jest ogniwem głównym do odpowiednio dobranych zawiesi jedno- i dwucięgnowych. Łańcuch można podłączyć za pomocą Connex CWP. Większa szerokość wewnętrzna względem AWP pomaga dopasować ogniwo do haka dźwignicy.
Dobierz równocześnie wielkość haka, wymiary ogniwa oraz konfigurację łańcuchów. Oznaczenie MWP opisuje rozmiar ogniwa, a średnicę właściwego łańcucha odczytuje się z osobnej kolumny tabeli.
Wykonania ze spłaszczeniem ułatwiają połączenie z osprzętem. MWP 30 ma w tabeli kreskę zamiast wymiaru s — nie zakładaj obecności spłaszczenia we wszystkich rozmiarach. Ogniwo musi być obciążane wzdłużnie i równomiernie.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

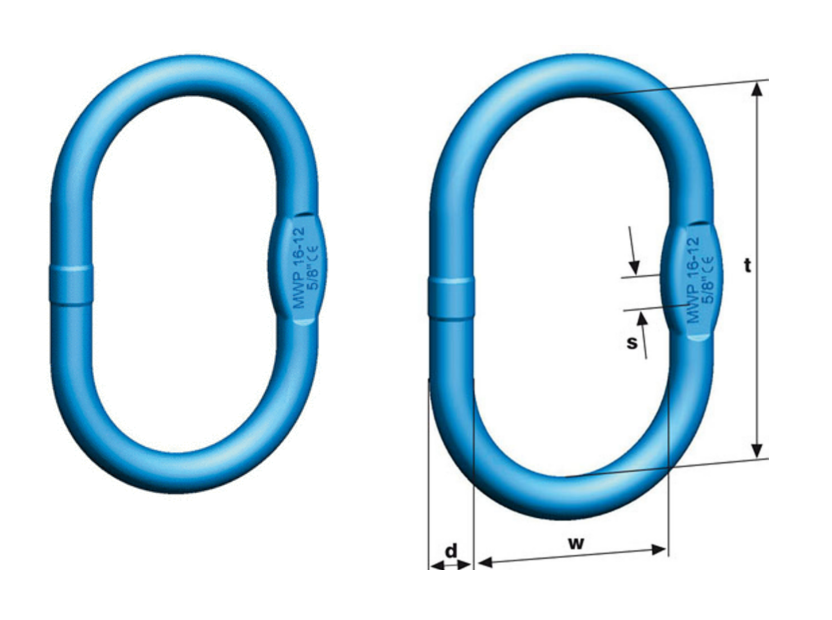

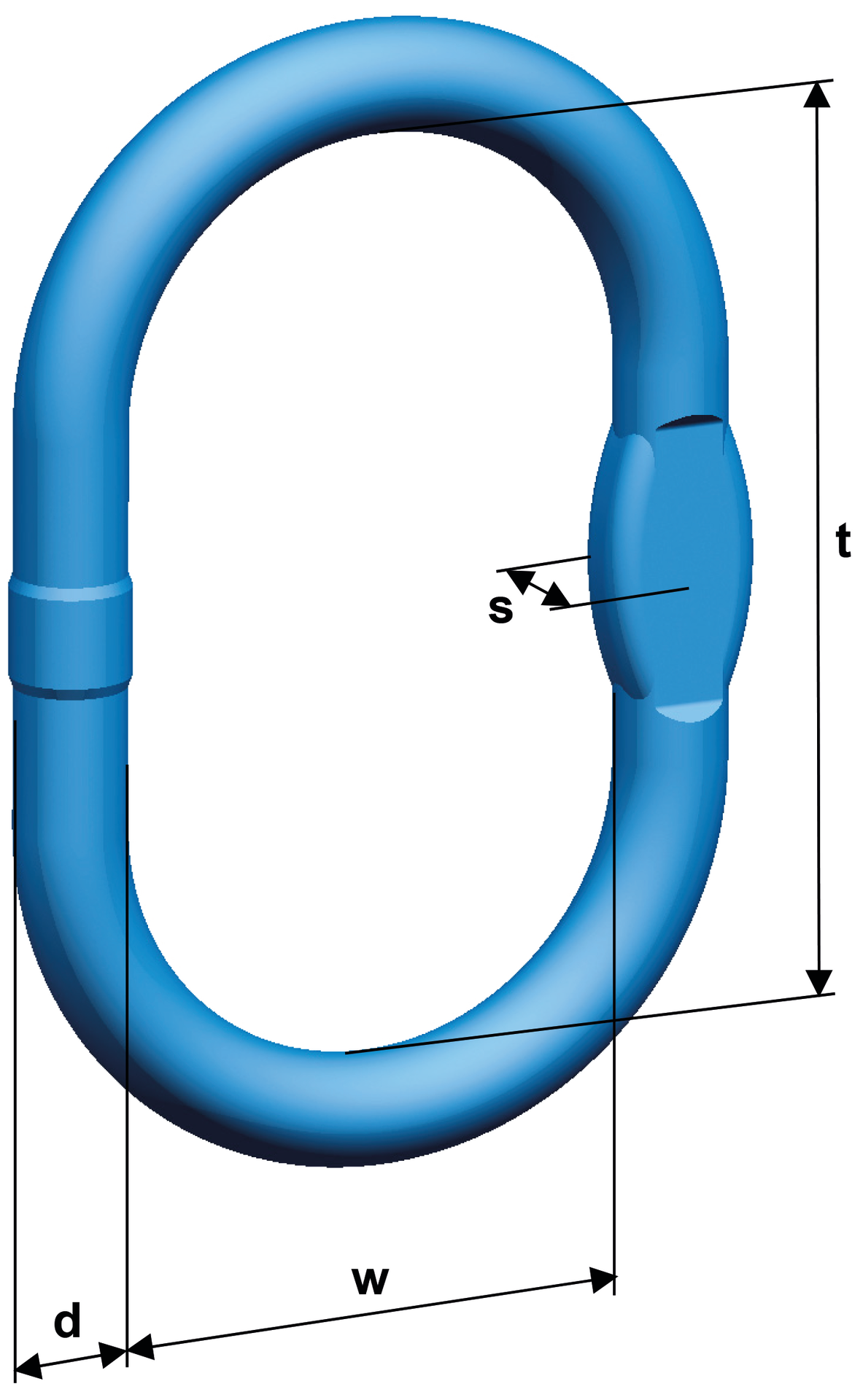

Rysunek wymiarowy i tabela MWP
I = zawiesie jednocięgnowe, II = dwucięgnowe. Numery DIN są rozmiarami haków, nie udźwigiem. Kąt β mierzy się od pionu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

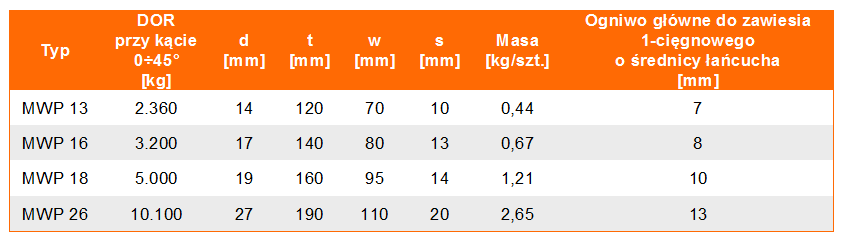

| Typ | DOR 0°–45° [t] | DOR 45°–60° [t] | Hak DIN 15401 nr | Hak DIN 15402 nr | Łańcuch I [mm] | Łańcuch II [mm] | t [mm] | d [mm] | w [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MWP 13 | 2,36 | 1,65 | 4 | 5 | 7 | - | 120 | 14 | 70 | 10 | 0,44 |
| MWP 16 | 3,2 | 2,2 | 5 | 6 | 8 | - | 140 | 17 | 80 | 13 | 0,67 |
| MWP 18 | 5 | 3,55 | 6 | 8 | 10 | - | 160 | 19 | 95 | 14 | 1,05 |
| MWP 26 | 10,1 | 7,2 | 10 | 12 | 13 | - | 190 | 27 | 110 | 20 | 2,47 |
| MWP 30 | 12,5 | 8,9 | 10 | - | 16 | - | 190 | 30 | 110 | - | 3,33 |
| MWP 36 | 17,5 | 12,5 | 10 | 25 | - | 16 | 275 | 38 | 150 | 29 | 7,14 |
DOR (WLL) podano w tonach dla zakresów kąta β od pionu. Łańcuch I/II oznacza zalecaną średnicę dla danej liczby cięgien. Wymiary w mm, masa w kg/szt. „–” oznacza brak wskazania producenta. Dla MWP 30 znak „–” przy DIN 15402 uzupełniono z instrukcji G12, s. 43. Źródło: karta producenta pewag MWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz MWP do haka i liczby cięgien.
Sprawdź prześwit, średnicę materiału i miejsca podłączenia łańcuchów.
Łańcuchy i kąt
Odczytaj dopuszczoną średnicę z kolumny I lub II. Uwzględnij właściwy zakres kąta β. Nie dobieraj zawiesia wyłącznie na podstawie maksymalnej wartości DOR ogniwa.
Połączenie z osprzętem
Sprawdź Connex CWP i ewentualne spłaszczenie s. Do ogniwa głównego można bezpośrednio przyłączyć najwyżej dwa cięgna; więcej wymaga odpowiedniego zestawu ogniw.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent potwierdza EN 1677-4 z właściwościami mechanicznymi G12. Zasady montażu AWP, MWP i zestawów opisano w instrukcji G12, s. 41–43 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta MWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj zużycie miejsc podparcia, odkształcenia i czytelność oznaczeń. Dobór zamiennika uwzględnia stopniowe przejście pewag na G12 Plus, opisane w uzupełnieniu instrukcji ↗. Nie przenoś automatycznie parametrów innego modelu.
Zobacz zakres serwisu CECHO →PYTANIA O MWP
Co sprawdzić przed doborem?
Kto produkuje ogniwo MWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym MWP różni się od AWP?
MWP ma powiększoną przestrzeń wewnętrzną, ułatwiającą współpracę z większym hakiem dźwignicy. Dobór nadal wymaga sprawdzenia tabeli konkretnego wykonania.
Czy MWP 16 oznacza łańcuch 16 mm?
Nie. To oznaczenie ogniwa. Średnicę łańcucha odczytaj z kolumny właściwej dla liczby cięgien.
Czy wszystkie MWP mają spłaszczenie?
Nie należy tego zakładać. Dla MWP 30 producent nie podaje wymiaru s; dobierz sposób montażu do rzeczywistego wykonania.
Jakie informacje przesłać do wyceny?
Podaj rozmiar haka, średnicę i klasę łańcucha, liczbę cięgien, kąt pracy oraz wymagane DOR.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo MWP z CECHO.
Podaj wymiary haka, średnicę łańcucha, liczbę cięgien i DOR. Dobierzemy właściwe ogniwo MWP.
Wyślij zapytanie o MWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
