Ogniwo główne powiększone MW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Powiększone ogniwo główne MW pewag winner klasy 10. Większy prześwit ułatwia połączenie zawiesia jedno- lub dwucięgnowego z większym hakiem dźwignicy.
1,4–40 tDOR według tabeli dla 0–45°9 wykonań w tabeli producenta

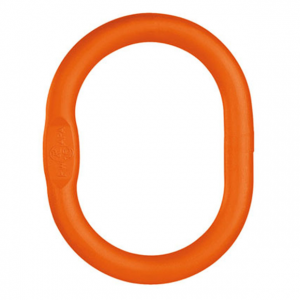

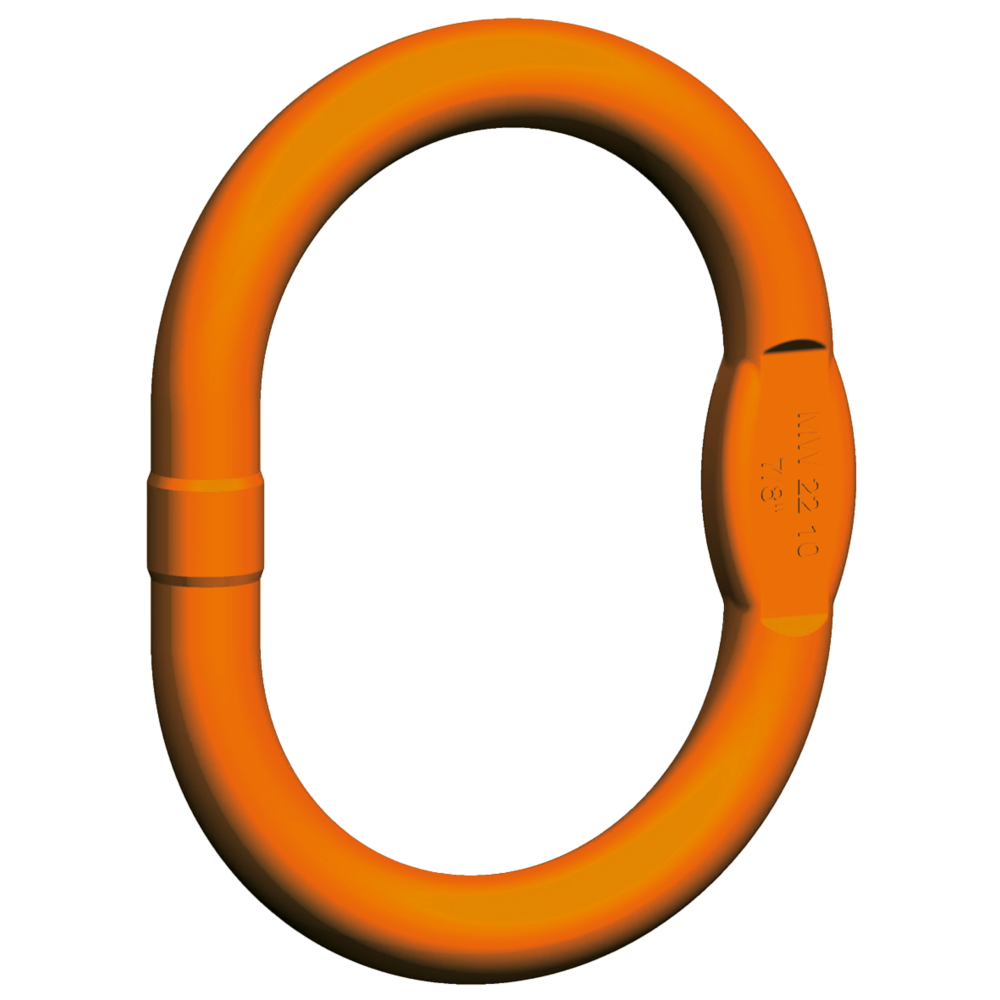

Oryginalna grafika pewag MW; kształt i oznaczenia zachowane.
Potrzebujesz doboru ogniwa MW?
Podaj średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka.
Zapytaj CECHO o MW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag MW — najważniejsze informacje
PEWAG WINNERKlasa 10Powiększone ogniwo główne
KONFIGURACJA1 lub 2 cięgnaWiększy prześwit dla haka
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POWIĘKSZONY PRZEŚWIT · ZAWIESIA 1- I 2-CIĘGNOWE
Więcej miejsca na większy hak dźwignicy.
MW jest powiększonym ogniwem głównym pewag winner. Większe wymiary wewnętrzne niż w AW ułatwiają dobór do większych haków dźwignic lub haków specjalnych. Tabela wskazuje zgodne wielkości haków pojedynczych DIN 15401 i podwójnych DIN 15402.
Ogniwo służy do budowy zawiesi jedno- i dwucięgnowych w systemie Connex, a także jako ogniwo główne lub końcowe w odpowiednio dobranym układzie. Do trzech i czterech cięgien stosuje się właściwy zestaw ogniw, na przykład VMW z ogniwami przejściowymi.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

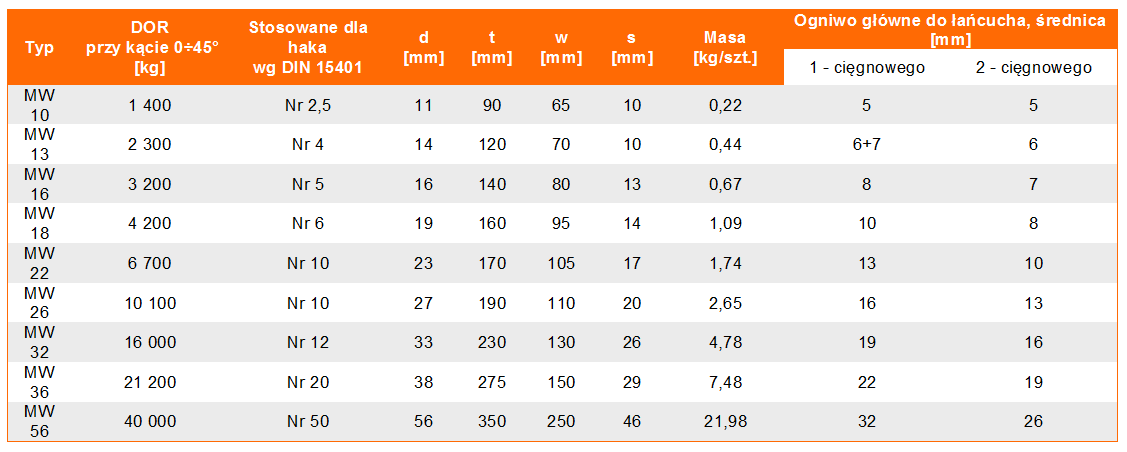

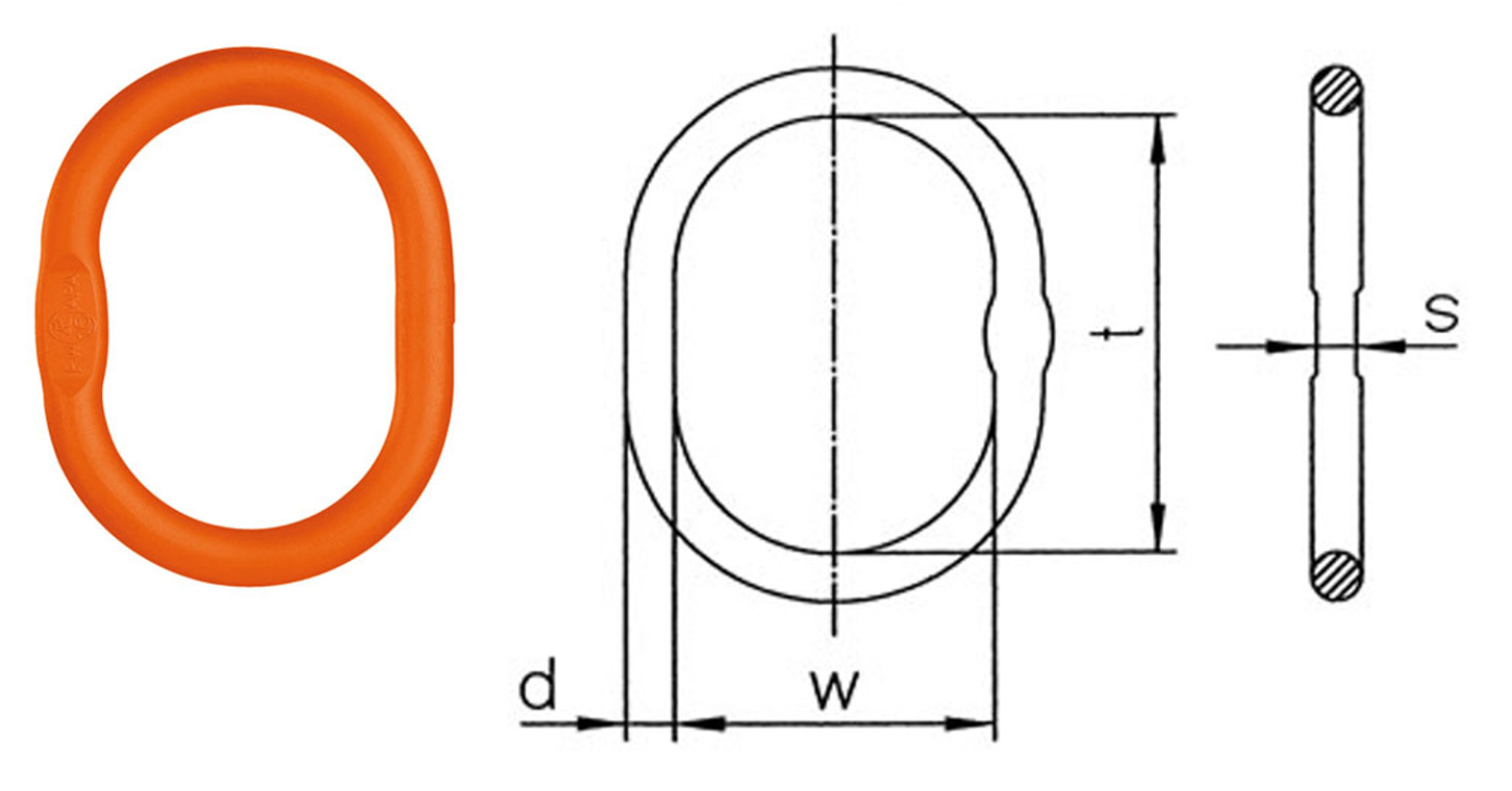

Rysunek wymiarowy i tabela MW
Dane obciążenia i doboru połączono z wymiarami według oznaczenia MW. Zakres 0–45° zachowano jak w tabeli producenta; dla większego kąta wymagany jest odrębny dobór.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 | Łańcuch 1 cięgno [mm] | Łańcuch 2 cięgna [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| MW 10 | 1,4 | 11 | 90 | 65 | 10 | 0,22 | 2,5 | 4 | 5 | 5 |
| MW 13 | 2,3 | 14 | 120 | 70 | 10 | 0,44 | 4 | 5 | 6+7 | 6 |
| MW 16 | 3,2 | 16 | 140 | 80 | 13 | 0,71 | 5 | 6 | 8 | 7 |
| MW 18 | 4,2 | 19 | 160 | 95 | 14 | 1,09 | 6 | 8 | 10 | 8 |
| MW 22 | 6,7 | 23 | 170 | 105 | 17 | 1,74 | 10 | 12 | 13 | 10 |
| MW 26 | 10,1 | 27 | 190 | 110 | 20 | 2,65 | 10 | 12 | 16 | 13 |
| MW 32 | 16 | 33 | 230 | 130 | 26 | 4,78 | 12 | 16 | 19 | 16 |
| MW 36 | 21,2 | 38 | 275 | 150 | 29 | 7,48 | 20 | 25 | 22 | 19 |
| MW 56 | 40 | 56 | 350 | 250 | 46 | 21,98 | 50 | 63 | 32 | 26 |
DOR w tonach według tabeli producenta dla zakresu 0–45°. Kąt β określa nachylenie cięgna względem pionu. DOR całego zawiesia należy dobrać oddzielnie. Wymiary i średnice łańcucha w mm, masa w kg/szt. Numery haków DIN oznaczają wielkość haka, nie jego udźwig. Źródło: karta producenta pewag MW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz MW do większego haka.
CECHO dobierze ogniwo do łańcucha, haka dźwignicy i konfiguracji zawiesia.
Dopasowanie do haka
Porównaj prześwit t × w z wymiarami haka. Numery DIN w tabeli dotyczą wielkości haków; nie należy odczytywać ich jako udźwigu. Dla haka specjalnego prześlij jego rysunek.
Montaż i kontrola
Montaż i ocenę zgodności powierza się osobie kompetentnej. Zawiesia w systemie spawanym mogą być wykonywane wyłącznie przez pewag. Kontroluj oznaczenia, zużycie, odkształcenia i swobodę ułożenia ogniwa.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-4 z wartościami mechanicznymi klasy 10 i oznakowanie CE. Instrukcja winner G10 określa zastosowanie AW/MW, ograniczenie do dwóch bezpośrednio przyłączonych cięgien oraz zasady obciążenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta MW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie MW i zdjęcia całego ogniwa, jego styku z hakiem oraz połączeń z cięgnami. CECHO pomoże ocenić dobór i ustalić zakres przeglądu. Nie prostuje się odkształconych ogniw ani nie wykonuje samodzielnych napraw przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O MW
Co sprawdzić przed doborem?
Kto produkuje ogniwo MW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym MW różni się od AW?
MW ma większe wymiary wewnętrzne i umożliwia dobór do większych haków dźwignic lub haków specjalnych. DOR i zgodność z łańcuchem należy sprawdzić dla konkretnego oznaczenia.
Czy można przyłączyć cztery cięgna bezpośrednio do MW?
Nie. Pojedyncze ogniwo główne stosuje się do jednego lub dwóch cięgien. Dla trzech i czterech należy dobrać odpowiedni zestaw, na przykład VMW z ogniwami przejściowymi.
Czy wartości z tabeli obowiązują przy każdym kącie?
Nie. Producent opisuje tę tabelę zakresem 0–45°. DOR kompletnego zawiesia i pracę przy większym kącie trzeba ustalić według właściwej tabeli nośności oraz instrukcji.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, liczbę cięgien, wymagane DOR i kąty pracy. Dołącz wymiary haka dźwignicy oraz zdjęcia obecnego połączenia.
