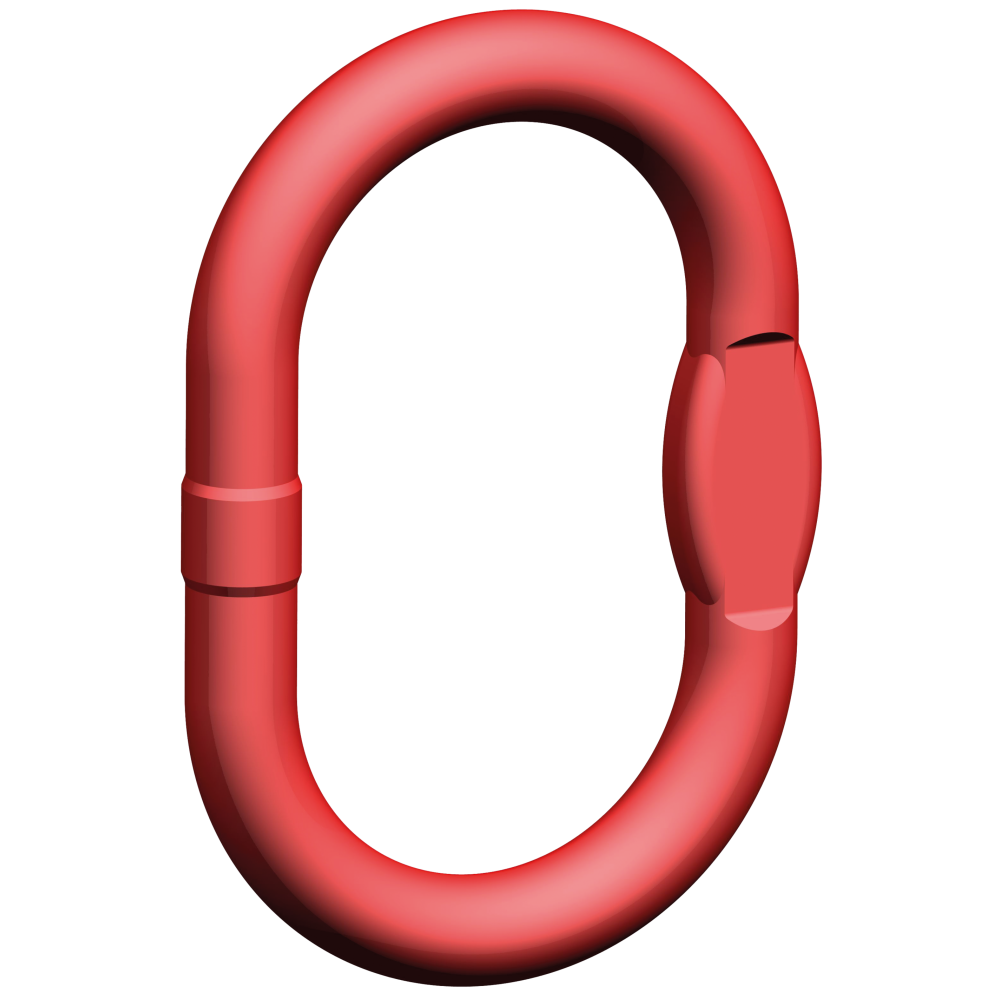

Ogniwo główne pewag AW Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Ogniwo główne pewag AW w wykonaniu Offshore do spawanych zawiesi łańcuchowych. Sześć rozmiarów, DOR elementu 3,5–25,6 t przy współczynniku 5:1.
3,5–25,6 tDOR elementu · dobór offshore osobno6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa głównego AW?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o AW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo główne offshore pewag AW — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Dedykowane wykonanie
DOR ELEMENTU3,5–25,6 tDobór układu osobno
DOKUMENTACJAWłaściwe wykonanieOznakowanie i świadectwa
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Połączenie układu offshore z hakiem dźwignicy.
AW Offshore jest ogniwem głównym do układów jedno- i dwucięgnowych z łańcucha. Wykonanie offshore należy odróżnić od standardowych ogniw AW innych klas.
Wewnętrzne wymiary t i w pozwalają sprawdzić swobodne osadzenie w siodle haka. Numer haka DIN 15401 określa jego wielkość; nie jest udźwigiem.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

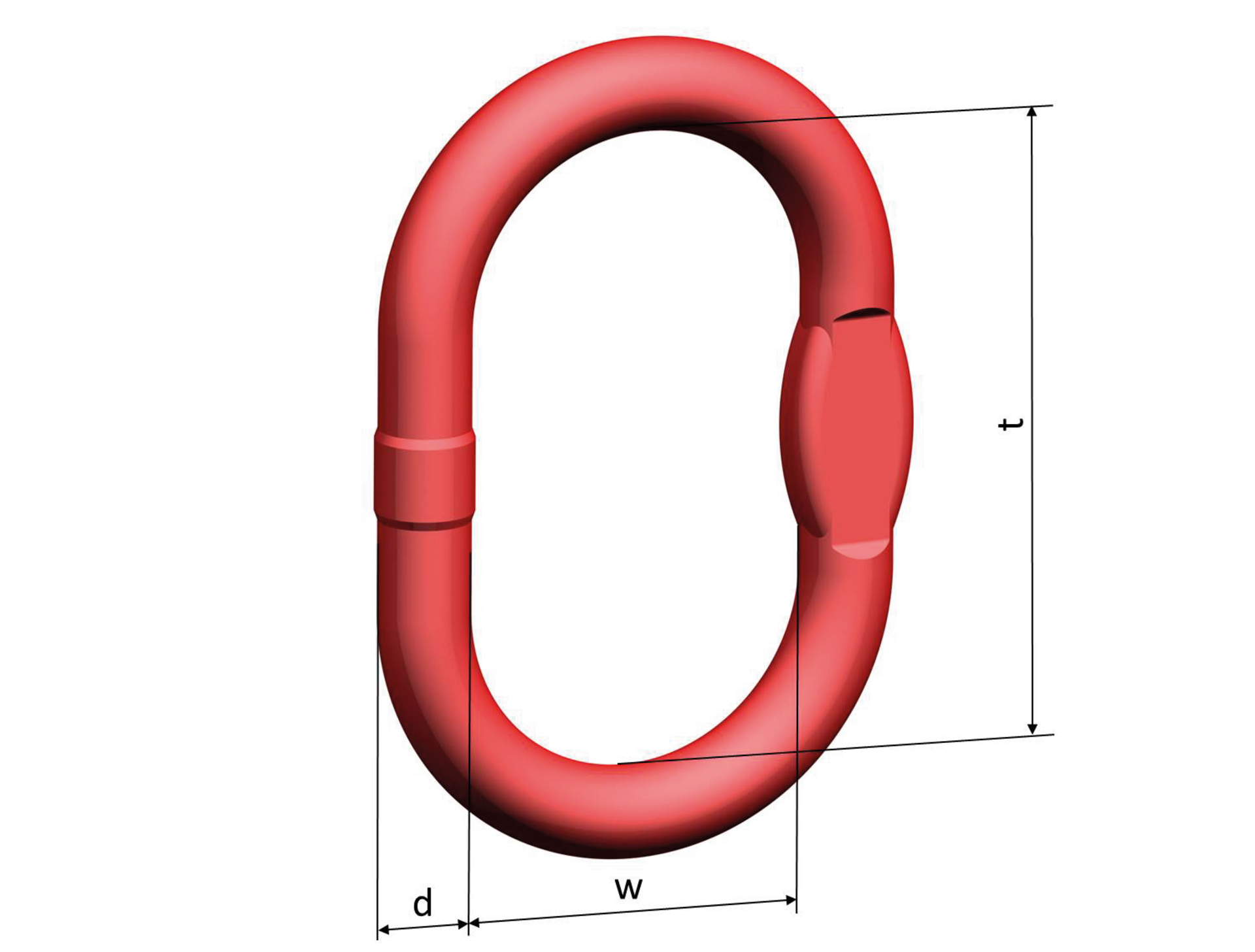

Rysunek wymiarowy i tabela AW
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR SF5 [t] | Siła próbna [kN] | Siła zrywająca SF5 [kN] | Hak DIN 15401 nr | d [mm] | t [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| AW 16-DNV 2.7-1 | 3,5 | 85,8 | 172 | 2,5 | 16 | 110 | 60 | 0,58 |
| AW 18-DNV 2.7-1 | 5 | 123 | 245 | 5 | 19 | 135 | 75 | 0,92 |
| AW 22-DNV 2.7-1 | 7,6 | 186 | 373 | 6 | 23 | 160 | 90 | 1,59 |
| AW 26-DNV 2.7-1 | 10,9 | 267 | 535 | 8 | 27 | 180 | 100 | 2,46 |
| AW 32-DNV 2.7-1 | 16,4 | 402 | 804 | 10 | 33 | 200 | 110 | 4,04 |
| AW 36-DNV 2.7-1 | 25,6 | 628 | 1256 | 16 | 36 | 260 | 140 | 6,22 |
DOR w tonach, masa w kg/szt., wymiary w mm. WLL Standard EN określa nośność elementu. Nie jest maksymalną masą kontenera offshore. Dobór kompletnego układu wymaga uwzględnienia jego konfiguracji, kątów i współczynnika zwiększającego obciążenie zgodnie z właściwymi wymaganiami offshore. Źródło: karta producenta pewag AW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo główne AW do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O AW
Co sprawdzić przed doborem?
Kto produkuje ogniwo główne AW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy zwykłe AW jest tym samym wykonaniem?
Nie. Karta dotyczy osobnego wykonania AW Offshore. Sprawdź oznakowanie i dokumentację zamawianego elementu.
Co oznacza numer haka DIN?
Jest oznaczeniem wielkości haka pojedynczego DIN 15401, do którego producent przewiduje ogniwo. Nie jest wartością DOR.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo główne AW z CECHO.
CECHO pomaga dobrać oryginalne elementy pewag do warunków pracy i wymagań dokumentacyjnych offshore.
Wyślij zapytanie o AW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
