Ogniwo główne pewag AS G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Ogniwo główne pewag AS G12 Plus do zawiesi 1- i 2-cięgnowych. Kształt pomaga rozpoznać zakres kąta pracy, a oznaczenie ↑TOP↑ wskazuje właściwe ułożenie na haku dźwignicy.
3,35–12,8 tDOR w zakresie 0–45°4 wykonania w tabeli producenta

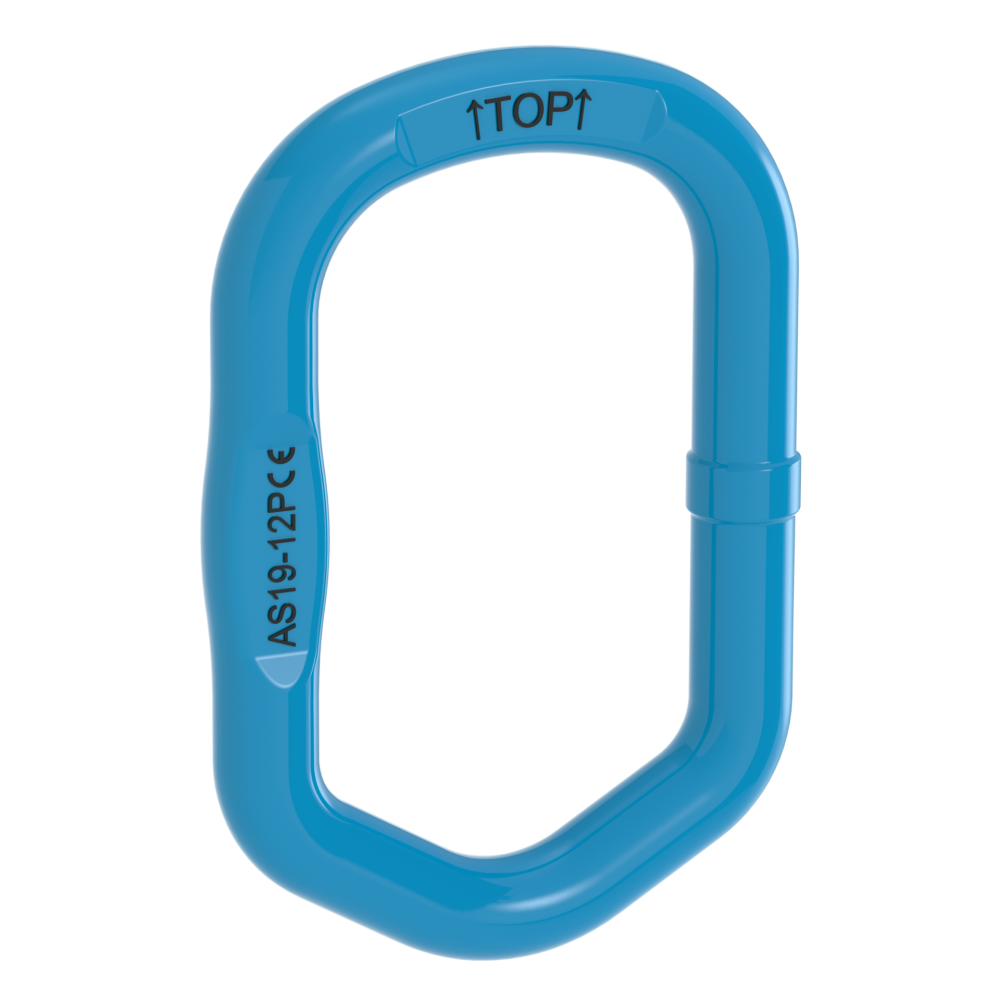

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru ogniwa głównego AS G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o AS G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo główne pewag AS G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR3,35–12,8 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Połączenie zawiesia z hakiem dźwignicy.
AS ma profilowaną powierzchnię oparcia dopasowaną do haka dźwignicy. Kątowy kształt dolnej części wskazuje strefy ułożenia łączników dla nachylenia cięgien 0–45° oraz 45–60° względem pionu.
W zakresie 0–45° łączniki leżą w najniższej części ogniwa; przy 45–60° przesuwają się na zewnętrzne powierzchnie. Oznaczenie ↑TOP↑ musi znajdować się u góry. W obu zakresach obowiązują odrębne wartości DOR podane w tabeli.
Cztery rozmiary AS 16, 19, 23 i 27 mają różne prześwity oraz dopuszczalne numery haków dźwignicy. Liczba w oznaczeniu AS nie jest średnicą współpracującego łańcucha — tę informację podaje oddzielna tabela doboru.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

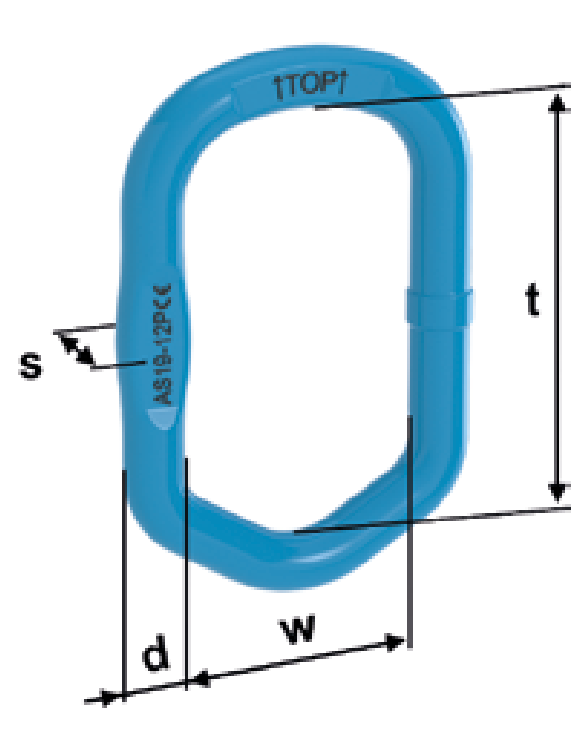

Rysunek wymiarowy i tabela AS G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | t [mm] | w [mm] | d [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| AS 16 G12 Plus | 3,35 | 2,36 | 100 | 56 | 16,5 | 13 | 0,54 |
| AS 19 G12 Plus | 5,4 | 3,85 | 130 | 75 | 19 | 15 | 0,93 |
| AS 23 G12 Plus | 8,2 | 5,85 | 147 | 84 | 23 | 18 | 1,5 |
| AS 27 G12 Plus | 12,8 | 9,1 | 168 | 93 | 27 | 21 | 2,4 |
DOR w tonach, wymiary w mm, masa w kg/szt. DOR zależy od zakresu kąta nachylenia cięgien względem pionu. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag AS G12 Plus ↗.
| Typ | Największy hak pojedynczy DIN 15401 — nr | Największy hak podwójny DIN 15402 — nr | Łańcuch w układzie 1-cięgnowym [mm] | Łańcuch w układzie 2-cięgnowym [mm] |
|---|---|---|---|---|
| AS 16 G12 Plus | 2,5 | 4 | 7 & 8 | 7 |
| AS 19 G12 Plus | 5 | 6 | 10 | 8 |
| AS 23 G12 Plus | 6 | 8 | 13 | 10 |
| AS 27 G12 Plus | 8 | 10 | 16 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo główne AS G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Liczba cięgien i DOR
Dobierz AS osobno dla układu 1- i 2-cięgnowego. Sprawdź rozmiar łańcucha w tabeli doboru oraz wymagany DOR w odpowiednim zakresie kąta nachylenia.
Montaż i warunki pracy
Uwzględnij swobodne ułożenie na haku, orientację ↑TOP↑, temperaturę, środowisko i dokumentację systemu G12 Plus.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 16, wskazuje EN 1677-4 z modyfikacjami parametrów dla klasy G12 Plus. Stosuj aktualną instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Nie przenoś zasad montażu ani części zamiennych automatycznie z innej serii.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AS G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj czytelność oznaczeń, profil powierzchni oparcia, zużycie przekroju i odkształcenia. Ogniwo musi swobodnie układać się na haku dźwignicy. Elementu z pęknięciem lub trwałą deformacją nie dopasowuj przez prostowanie, podgrzewanie ani szlifowanie.
Zobacz zakres serwisu CECHO →PYTANIA O AS G12 Plus
Co sprawdzić przed doborem?
Kto produkuje ogniwo główne AS G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AS 16 oznacza łańcuch 16 mm?
Nie. Według tabeli pewag AS 16 współpracuje z łańcuchem 7 lub 8 mm w zawiesiu jednocięgnowym oraz 7 mm w dwucięgnowym. Dobór zależy od konfiguracji.
Co oznacza ↑TOP↑?
To oznaczenie kierunku montażu. Powinno znaleźć się u góry ogniwa osadzonego na haku dźwignicy.
Dlaczego są dwie wartości DOR?
Producent rozróżnia nachylenie cięgien 0–45° i 45–60° względem pionu. Dla większego kąta dopuszczalne obciążenie jest mniejsze.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo główne AS G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o AS G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
