Ogniwo główne AWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12

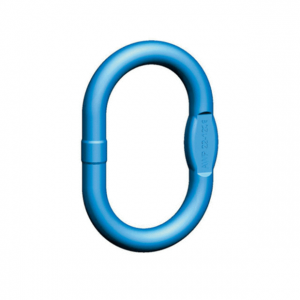

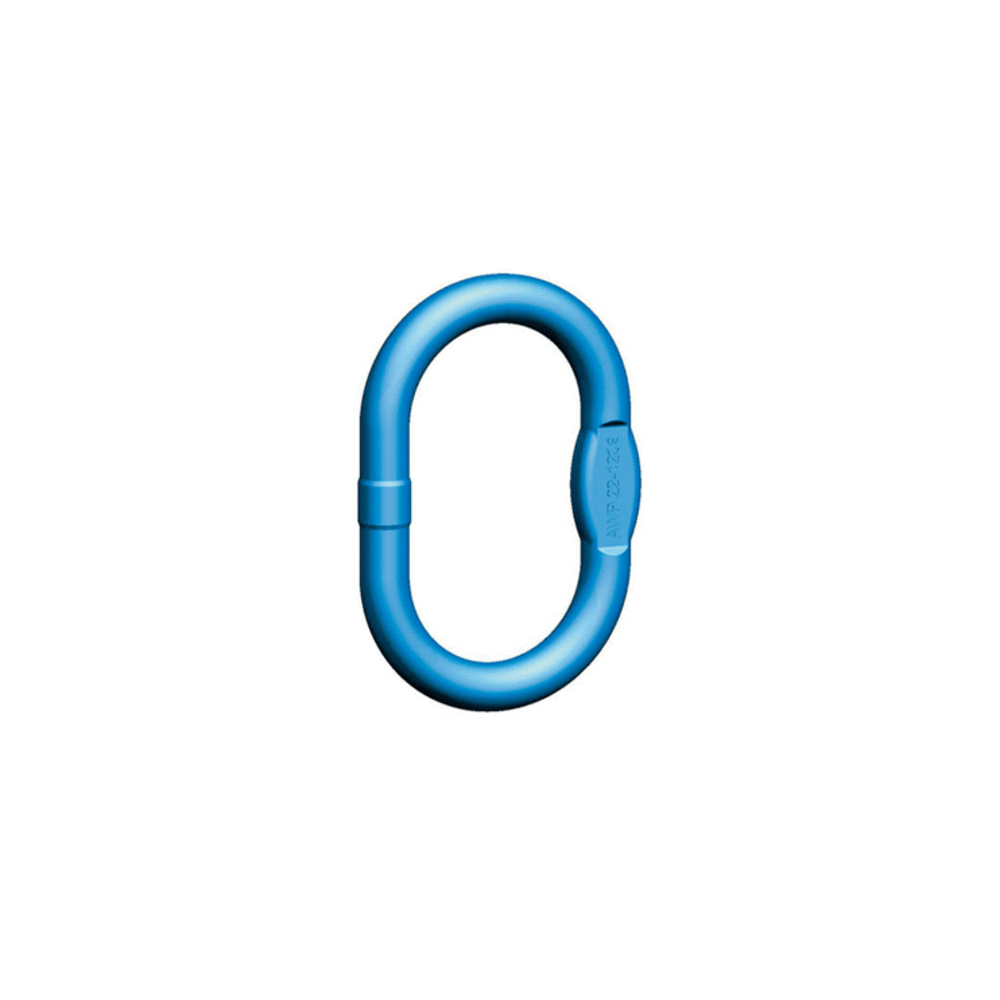

AWP jest standardowym ogniwem głównym do zawiesi jedno- i dwucięgnowych w systemie pewag winner pro. Spłaszczenie ułatwia połączenie z właściwie dobranym osprzętem.
2,36–17,5 tDOR dla zakresu 0°–45°6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa AWP?
Podaj oznaczenie ogniwa, średnicę łańcucha, liczbę cięgien i DOR.
Zapytaj CECHO o AWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag AWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Standardowe ogniwo główne
KONFIGURACJA1 lub 2 cięgnaZgodnie z tabelą doboru
DOKUMENTACJAEN 1677-4Właściwości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Standardowe podwieszenie jednego lub dwóch cięgien.

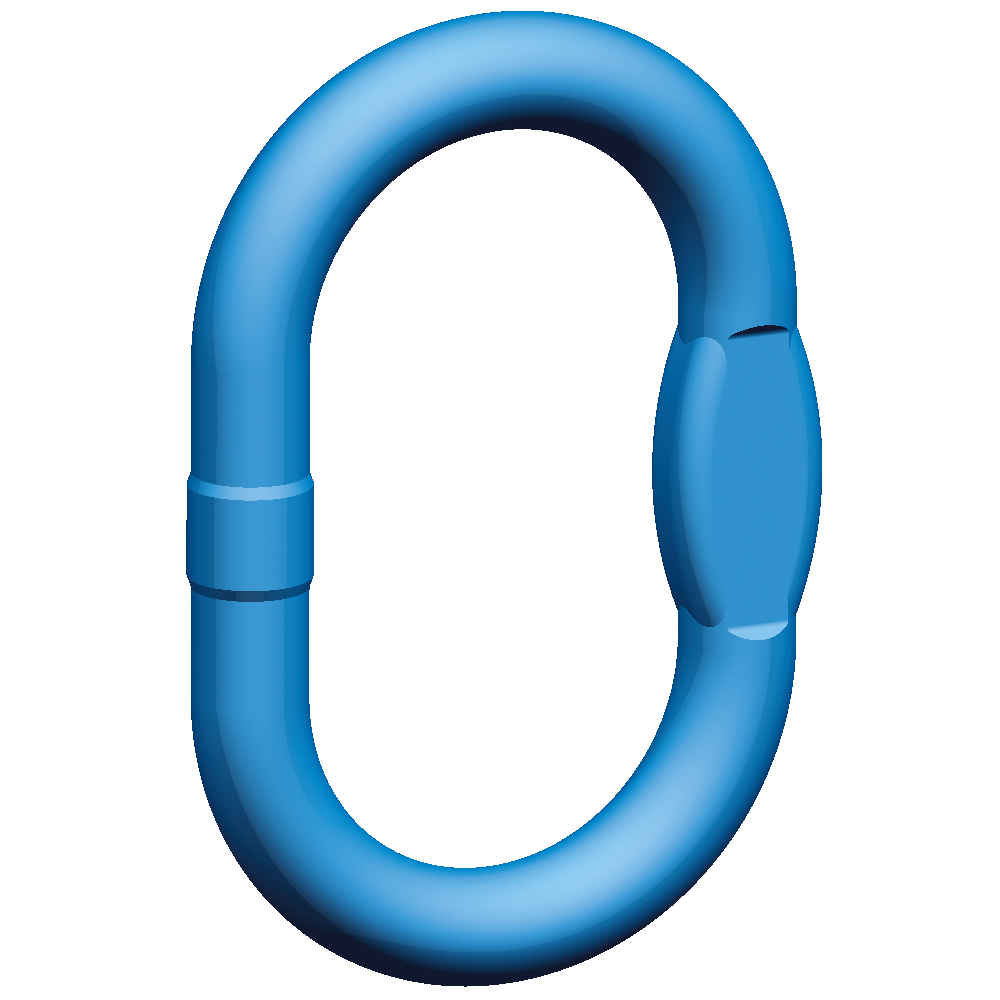

AWP tworzy połączenie zawiesia z hakiem dźwignicy. W systemie montowanym łańcuch łączy się z ogniwem przez Connex CWP. Spłaszczenie s ułatwia współpracę z dopuszczonym osprzętem.
Rozmiar AWP nie jest bezpośrednio średnicą łańcucha. Tabela przypisuje osobno łańcuch do zawiesia jedno- i dwucięgnowego. Przed doborem sprawdź również t, w i d oraz zakres kąta pracy.
Pewag stopniowo zastępuje program G12 nowszym G12 Plus. Poniżej zachowano sześć wykonań AWP opisanych w instrukcji producenta; bieżąca karta internetowa pokazuje AWP 16. Wykonanie, dostępność i ewentualny zamiennik potwierdź z CECHO.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

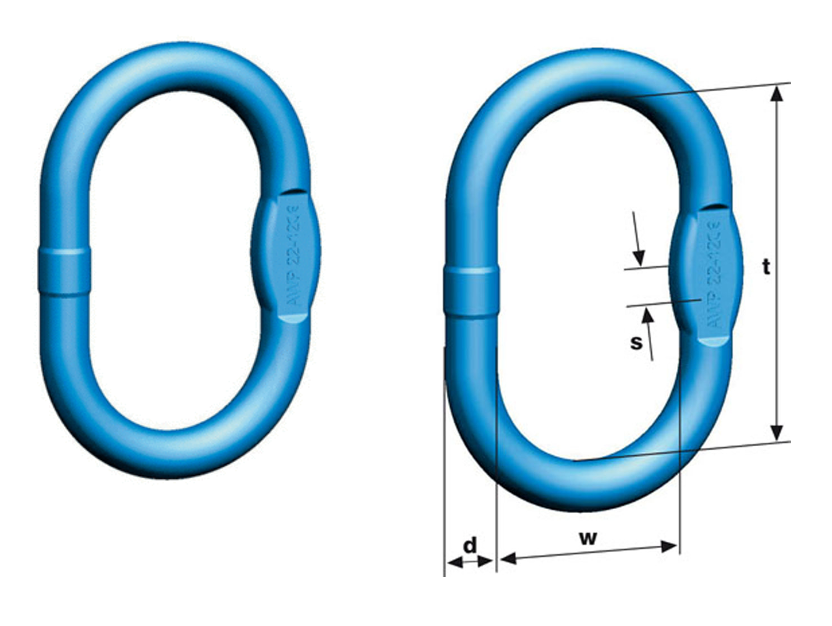

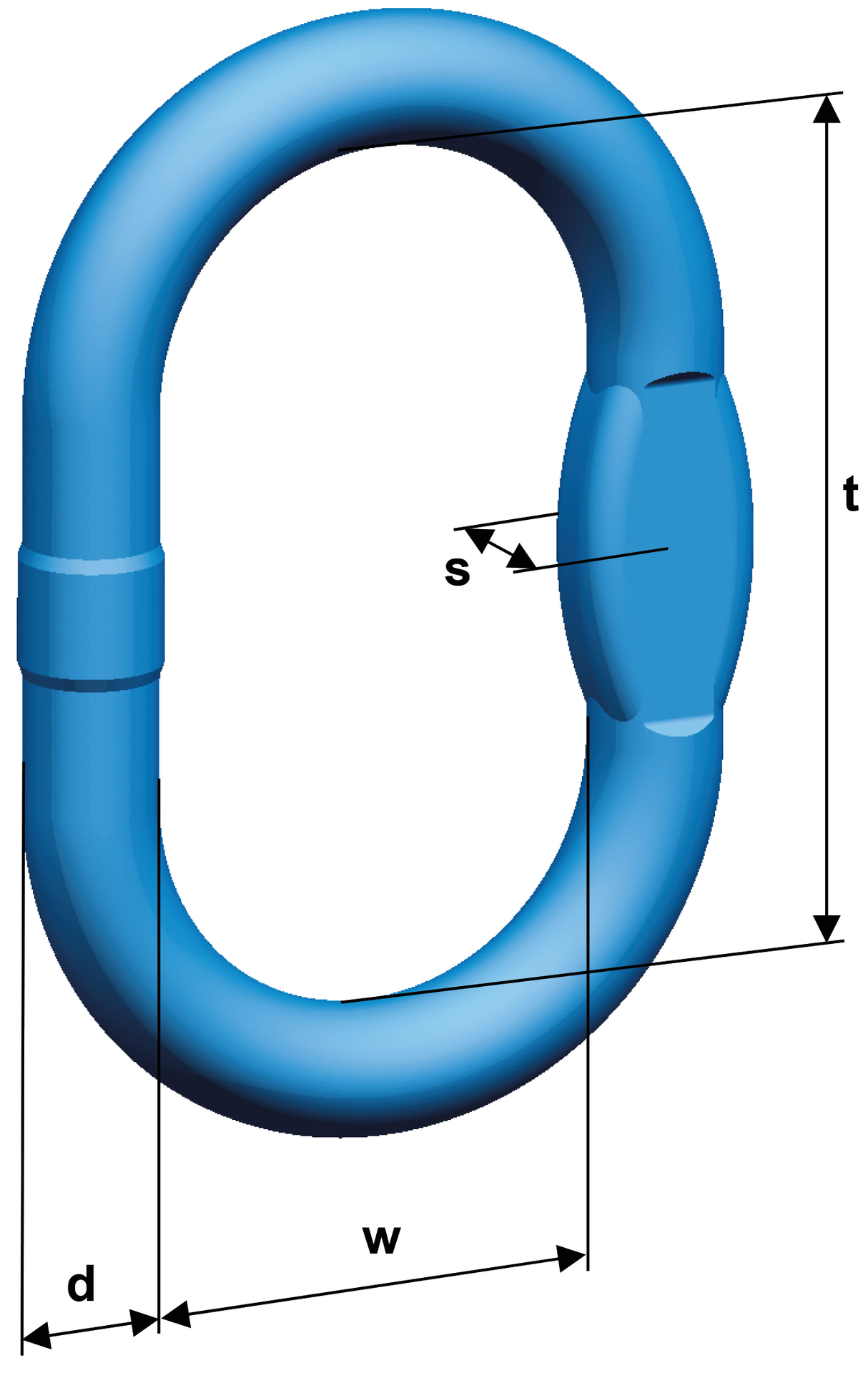

Rysunek wymiarowy i tabela AWP
I = jedno cięgno; II = dwa cięgna. Dane AWP 16 z bieżącej karty, pozostałe wykonania z instrukcji G12, s. 43. Dostępność wymaga potwierdzenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

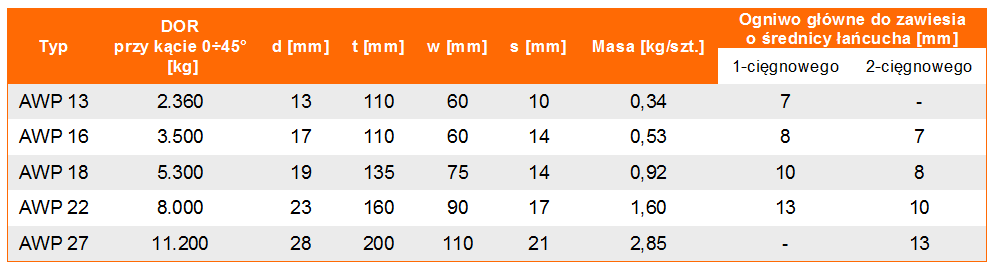

| Typ | DOR 0°–45° [t] | DOR 45°–60° [t] | Hak DIN 15401 nr | Hak DIN 15402 nr | Łańcuch I [mm] | Łańcuch II [mm] | t [mm] | d [mm] | w [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AWP 13 | 2,36 | 1,65 | 2,5 | 4 | 7 | - | 110 | 13 | 60 | 10 | 0,4 |
| AWP 16 | 3,5 | 2,5 | 2,5 | 4 | 8 | 7 | 110 | 17 | 60 | 14 | 0,53 |
| AWP 18 | 5,3 | 3,75 | 5 | 6 | 10 | 8 | 135 | 19 | 75 | 14 | 0,9 |
| AWP 22 | 8 | 5,65 | 6 | 8 | 13 | 10 | 160 | 23 | 90 | 17 | 1,6 |
| AWP 27 | 12,5 | 8,9 | 10 | 12 | 16 | 13 | 200 | 28 | 110 | 21 | 2,9 |
| AWP 33 | 17,5 | 12,5 | 10 | 12 | - | 16 | 200 | 33 | 110 | 21 | 4,1 |
DOR (WLL) w tonach dla kąta β od pionu. Łańcuch I/II oznacza średnicę w mm, numery DIN — rozmiar haka. Wymiary w mm, masa w kg/szt. Dane AWP 13, 18, 22, 27 i 33 pochodzą z instrukcji G12, s. 43 ↗; dla AWP 16 zastosowano bieżącą masę 0,53 kg. „–” oznacza brak wskazanej konfiguracji. Źródło: karta producenta pewag AWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz AWP do zawiesia i haka.
Porównaj średnicę łańcucha i geometrię podparcia. Uwzględnij aktualną dostępność wykonania.
Wymiary haka
Sprawdź w, t i d względem haka dźwignicy. Ogniwo musi swobodnie osiąść w siodle i pracować wzdłużnie. Dla większego haka rozważ odpowiednio dobrane MWP.
Wykonanie i zamiennik
Podaj oznaczenie istniejącego AWP i całego zawiesia. Przy zamianie na inny model porównaj nośność, wymiary i zgodność systemu; samo podobieństwo wyglądu nie wystarcza.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent potwierdza EN 1677-4 z właściwościami mechanicznymi G12. Instrukcja G12, s. 41–43 ↗ zawiera montaż i pełną tabelę AWP. Aktualna karta internetowa uzupełnia dane AWP 16.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie podparcia, odkształcenia i oznaczenia. Przy doborze części z nowego programu stosujemy uzupełnienie G12/G12 Plus ↗, w tym ograniczenia zgodności rozmiaru 16.
Zobacz zakres serwisu CECHO →PYTANIA O AWP
Co sprawdzić przed doborem?
Kto produkuje ogniwo AWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AWP 16 jest do łańcucha 16 mm?
Nie. To oznaczenie ogniwa. Tabela przypisuje AWP 16 do łańcucha 8 mm przy jednym cięgnie albo 7 mm przy dwóch cięgnach.
Skąd pochodzą dane sześciu rozmiarów?
Z instrukcji komponentów G12, s. 43. Dla AWP 16 uwzględniono bieżącą kartę internetową i masę 0,53 kg. Dostępność pozostałych wykonań potwierdza CECHO.
Czy AWP można zamienić na dowolne ogniwo klasy 12 Plus?
Nie. Potrzebny jest dobór konkretnego modelu i zgodności całego układu według aktualnej dokumentacji pewag.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie AWP, średnicę i klasę łańcucha, liczbę cięgien, kąt pracy, DOR i rozmiar haka.
