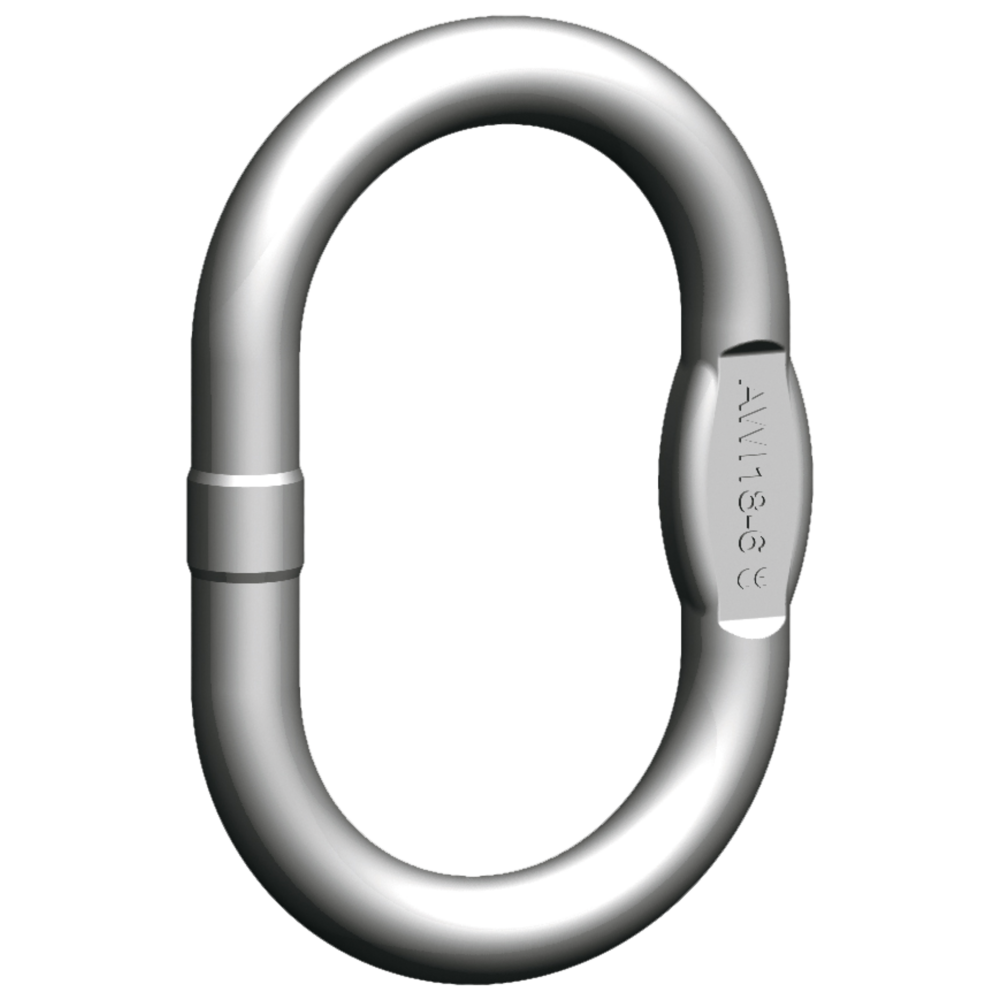

Ogniwo główne AWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · OGNIWO NIERDZEWNE
Nierdzewne ogniwo główne pewag AWI do zawiesi jedno- i dwucięgnowych. Dobierz rozmiar do haka dźwignicy, średnicy łańcucha i warunków pracy.
0,56–14,7 tDOR ogniwa dla 0°–45°10 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa AWI?
Prześlij rozmiar haka, liczbę cięgien, średnicę łańcucha, wymagane DOR i opis środowiska pracy.
Zapytaj CECHO o AWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag AWI — najważniejsze informacje
PEWAG WINNER INOXStal nierdzewnaMateriał zależy od rozmiaru
KONFIGURACJA1 lub 2 cięgnaMożliwe użycie jako ogniwo końcowe
DOBÓRHak i łańcuchSprawdź prześwit oraz DOR
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Nierdzewne połączenie zawiesia z hakiem.
AWI jest ogniwem zgrzewanym elektrycznie, przeznaczonym do zawiesi łańcuchowych oraz linowych. Może również pełnić funkcję ogniwa końcowego. Kształt i prześwit trzeba dopasować do miejsca podparcia.
Oznaczenie AWI określa wykonanie ogniwa. Średnicę łańcucha odczytaj z kolumny I lub II. DOR samego ogniwa nie zastępuje dopuszczalnego obciążenia całego zawiesia.
Odporność na korozję dobiera się do medium, jego stężenia, temperatury i czasu kontaktu. Zastosowanie w wodzie, ściekach, chemii lub przemyśle spożywczym wymaga sprawdzenia ograniczeń producenta dla konkretnego materiału.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

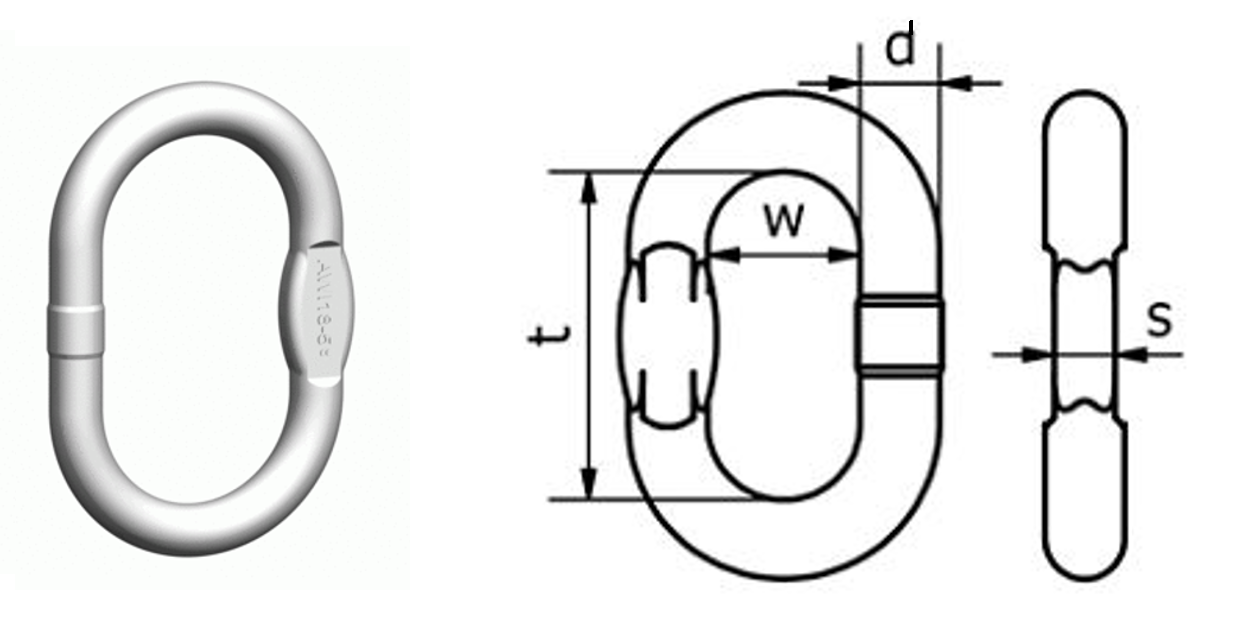

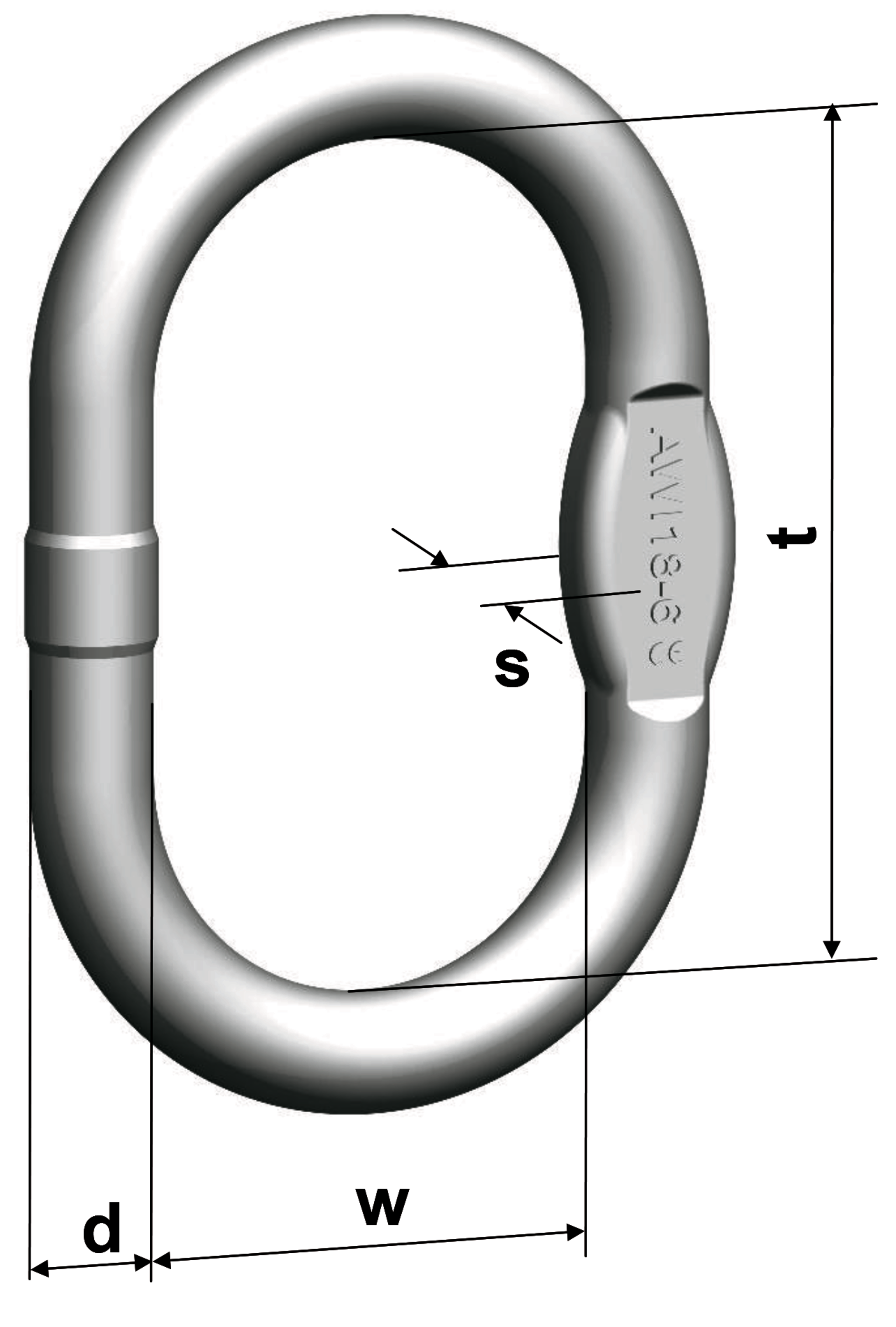

Rysunek wymiarowy i tabela AWI
I oznacza zawiesie jednocięgnowe, II — dwucięgnowe. Kąt β mierzy się od pionu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

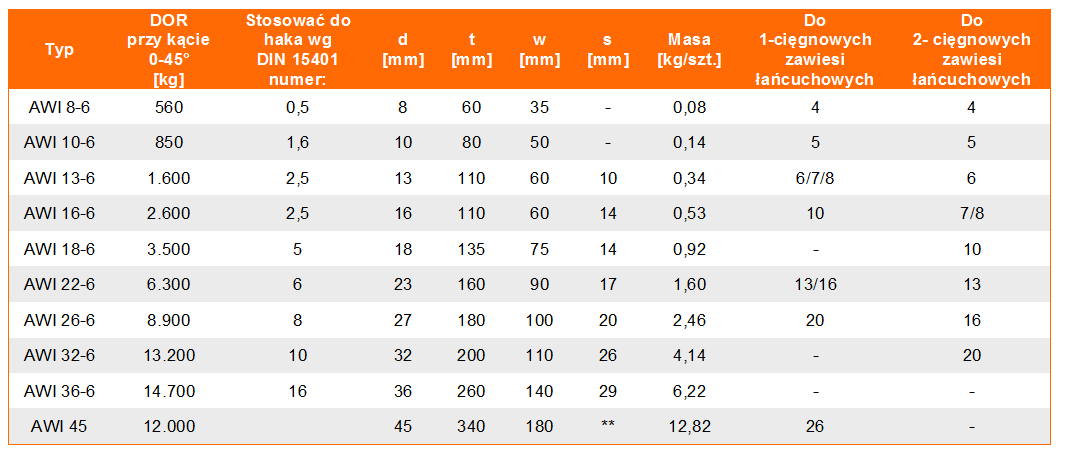

| Typ | DOR 0°–45° [t] | Łańcuch I [mm] | Łańcuch II [mm] | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| AWI 8-6 | 0,56 | 4 | 4 | 8 | 60 | 35 | - | 0,08 |
| AWI 10-6 | 0,85 | 5 | 5 | 10 | 80 | 50 | - | 0,16 |
| AWI 13-6 | 1,6 | 6/7/8 | 6 | 13 | 110 | 60 | 10 | 0,34 |
| AWI 16-6 | 2,6 | 10 | 7/8 | 16 | 110 | 60 | 14 | 0,53 |
| AWI 18-6 | 3,5 | - | 10 | 18 | 135 | 75 | 14 | 0,83 |
| AWI 22-6 | 6,3 | 13/16 | 13 | 23 | 160 | 90 | 17 | 1,55 |
| AWI 26-6 | 8,9 | 20 | 16 | 27 | 180 | 100 | 20 | 2,46 |
| AWI 32-6 | 13,2 | - | 20 | 32 | 200 | 110 | 26 | 3,86 |
| AWI 36-6 | 14,7 | - | - | 36 | 260 | 140 | 29 | 6,22 |
| AWI 45 | 12 | 26 | - | 45 | 340 | 180 | - | 12,82 |
DOR w tonach dla zakresu 0°–45°. Średnice łańcuchów i wymiary w mm, masa w kg/szt. Kreska oznacza brak wskazania producenta. Dobór do haka wymaga sprawdzenia jego rzeczywistych wymiarów. Źródło: karta producenta pewag AWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór AWI w trzech krokach.
Połącz kontrolę nośności, geometrii i odporności materiału.
Konfiguracja cięgien
Wskaż liczbę cięgien, średnicę łańcucha oraz kąt pracy. Sprawdź nośność wszystkich elementów kompletnego zawiesia.
Warunki pracy
Opisz medium i temperaturę. Stal nierdzewna nie oznacza dowolnej odporności na wszystkie substancje.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Materiał i parametry AWI przedstawia katalog winner inox, s. 24 ↗. Producent określa wymiary jako zbliżone do DIN 5688-1. Instrukcję dobiera się do kompletnego systemu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje zużycie w miejscach podparcia, odkształcenia, korozję oraz czytelność oznaczeń. Prześlij zdjęcie ogniwa i tabliczki zawiesia do oceny doboru zamiennika.
Zobacz zakres serwisu CECHO →PYTANIA O AWI
Co sprawdzić przed doborem?
Kto produkuje ogniwo AWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AWI 16-6 oznacza łańcuch 16 mm?
Nie. Średnicę łańcucha podaje osobna kolumna tabeli, zależna od liczby cięgien.
Czy każde AWI ma spłaszczenie?
Nie. Sprawdź wymiar s i rzeczywiste wykonanie. Kreska w tabeli nie oznacza zerowej grubości.
Jakie informacje przesłać do wyceny?
Prześlij rozmiar haka, liczbę cięgien, średnicę łańcucha, wymagane DOR i opis środowiska pracy.
