Ogniwa zbiorcze VW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Ogniwa zbiorcze VW pewag winner klasy 10 do zawiesi trzy- i czterocięgnowych. Zestaw ogniwa AW i dwóch BW do połączenia z hakiem dźwignicy.
2,3–85 tDOR według tabeli dla 0–45°10 wykonań w tabeli producenta

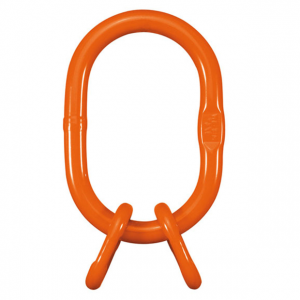

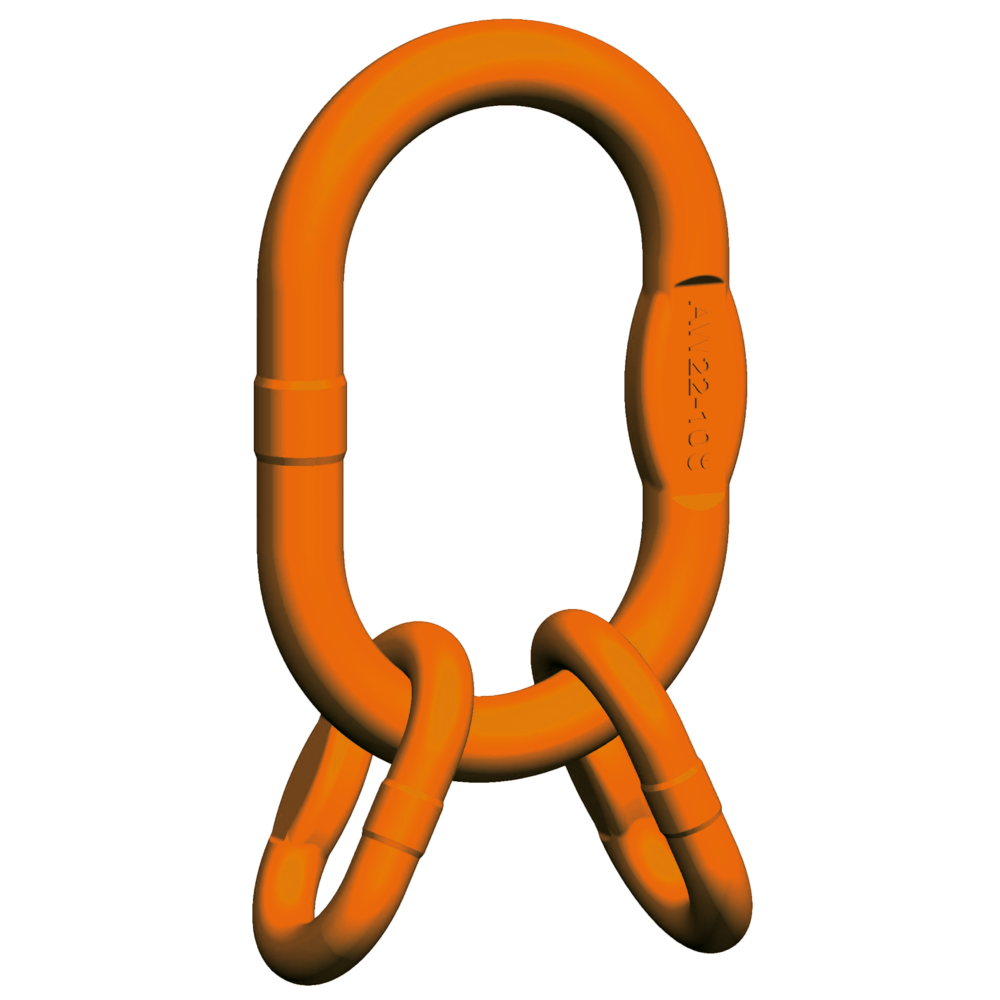

Oryginalna grafika zestawu pewag VW.
Potrzebujesz doboru ogniw VW?
Podaj liczbę cięgien, DOR, kąty pracy i wymiary haka dźwignicy.
Zapytaj CECHO o VW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa pewag VW — najważniejsze informacje
PEWAG WINNERKlasa 10Zestaw AW + 2 BW
ZASTOSOWANIE3 lub 4 cięgnaZawiesia łańcuchowe
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OGNIWA ZBIORCZE · ZAWIESIA III/IV-CIĘGNOWE
Wspólne podwieszenie trzech lub czterech cięgien.
VW to zestaw pewag winner z ogniwem głównym AW i dwoma ogniwami przejściowymi BW. Służy do połączenia zawiesia trzy- lub czterocięgnowego z hakiem dźwignicy w systemie składanym lub spawanym.
Właściwy dobór uwzględnia DOR dla określonego kąta, konfigurację cięgien oraz geometrię haka. Spłaszczenia ogniw przejściowych ułatwiają zestawianie odpowiednich komponentów. Zawiesia spawane mogą być wykonywane tylko przez pewag.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

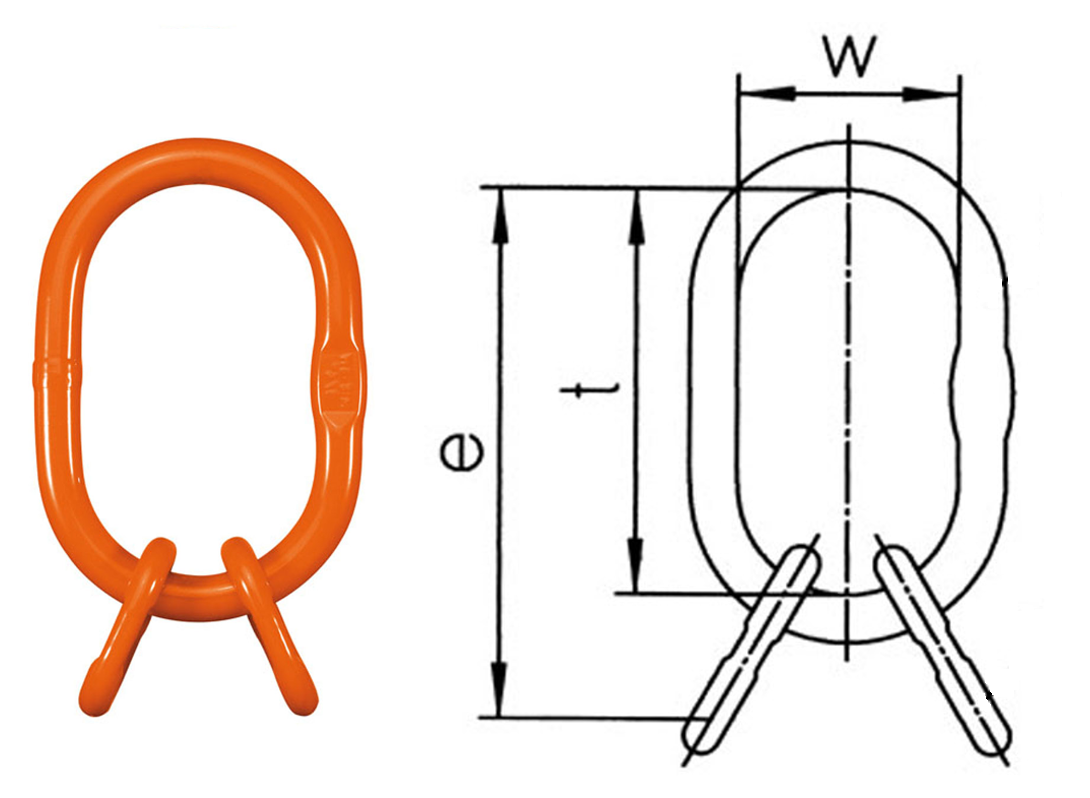

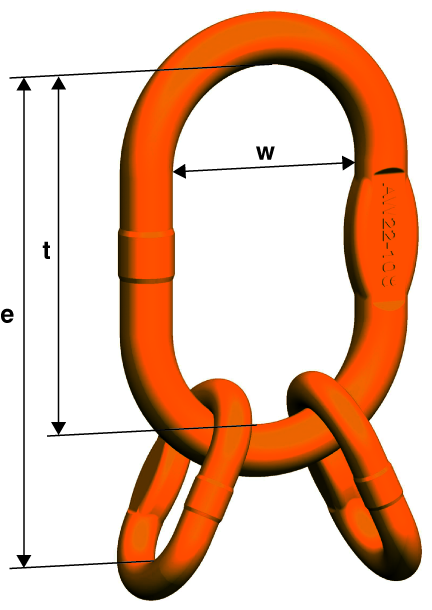

Rysunek wymiarowy i tabela VW

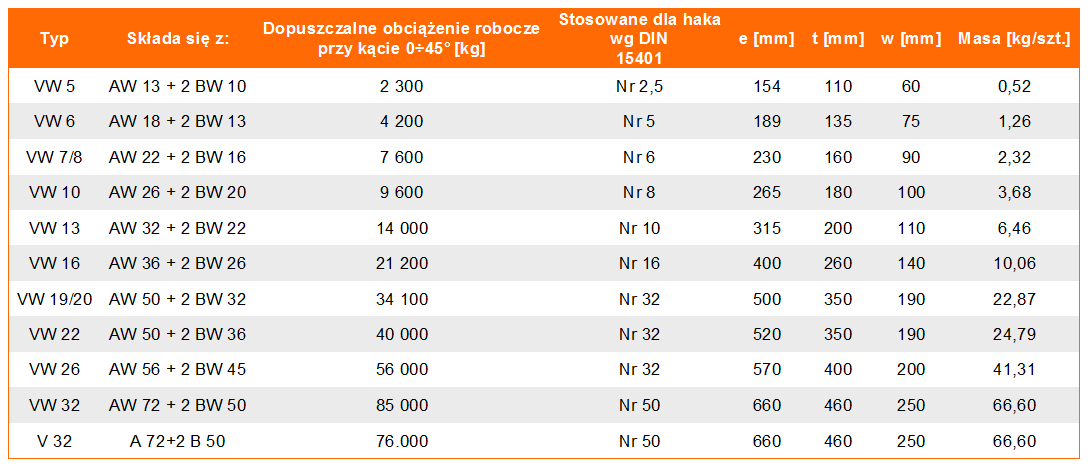

Dziesięć wykonań VW ze składem zestawu, pełnymi wymiarami i dopasowaniem do haków pojedynczych oraz podwójnych. DOR podano dla zakresu 0–45°.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | Skład zestawu | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VW 5 | 2,3 | AW 13 + 2 BW 10 | 154 | 13 | 110 | 60 | 10 | 10 | 44 | 20 | 0,52 | 2,5 | 4 |
| VW 6 | 4,2 | AW 18 + 2 BW 13 | 189 | 19 | 135 | 75 | 14 | 13 | 54 | 25 | 1,3 | 5 | 6 |
| VW 7/8 | 7,6 | AW 22 + 2 BW 16 | 230 | 23 | 160 | 90 | 17 | 17 | 70 | 34 | 2,32 | 6 | 8 |
| VW 10 | 9,6 | AW 26 + 2 BW 20 | 265 | 27 | 180 | 100 | 20 | 20 | 85 | 40 | 3,82 | 8 | 10 |
| VW 13 | 14 | AW 32 + 2 BW 22 | 315 | 33 | 200 | 110 | 26 | 23 | 115 | 50 | 6,46 | 10 | 12 |
| VW 16 | 21,2 | AW 36 + 2 BW 26 | 400 | 36 | 260 | 140 | 29 | 27 | 140 | 65 | 10,06 | 16 | 20 |
| VW 19/20 | 34,1 | AW 50 + 2 BW 32 | 500 | 50 | 350 | 190 | 43 | 33 | 150 | 70 | 22,62 | 32 | 40 |
| VW 22 | 40 | AW 50 + 2 BW 36 | 520 | 50 | 350 | 190 | 43 | 36 | 170 | 75 | 24,54 | 32 | 40 |
| VW 26 | 56 | AW 56 + 2 BW 45 | 570 | 56 | 400 | 200 | - | 45 | 170 | 80 | 37,6 | 32 | 40 |
| VW 32 | 85 | AW 72 + 2 BW 50 | 660 | 70 | 460 | 250 | - | 50 | 200 | 100 | 66,6 | 50 | 63 |
DOR w tonach dla kąta β 0–45° względem pionu. DOR kompletnego zawiesia wymaga odrębnego doboru. Wymiary w mm, masa całego zestawu w kg/szt. d, t, w i s dotyczą ogniwa głównego; d₁, t₁ i w₁ dotyczą ogniw przejściowych. Kreska oznacza brak podanej wartości. Numery DIN określają wielkość haka, nie udźwig. Źródło: karta producenta pewag VW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VW do haka i całego zawiesia.
CECHO pomoże dopasować zestaw VW do haka dźwignicy, liczby cięgien i warunków pracy.
Dopasowanie do haka
Porównaj prześwit t × w ogniwa AW z hakiem dźwignicy. Tabela wskazuje numery haków pojedynczych DIN 15401 i podwójnych DIN 15402. Sprawdź także przestrzeń dla ogniw BW i dalszych połączeń.
Montaż i kontrola
Dobierz zgodny system łączenia i sprawdź stan wszystkich ogniw. Instrukcja dopuszcza maksymalne nachylenie cięgien 60° względem osi podłużnej zestawu; dla kąta powyżej 45° wymagane jest odrębne potwierdzenie DOR.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 1677-4 z wartościami mechanicznymi klasy 10, CE i dopuszczenie BG. Instrukcja winner G10 opisuje zastosowanie zestawów VW oraz sposób identyfikacji poszczególnych ogniw.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenia ogniwa AW i obu BW oraz zdjęcia całego zestawu. Kontrola obejmuje zużycie przekroju, odkształcenia, powierzchnię i swobodę ułożenia połączeń. Ogniw nie prostuje się ani nie naprawia samodzielnie przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O VW
Co sprawdzić przed doborem?
Kto produkuje ogniwa VW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien przeznaczone jest VW?
Do zawiesi trzy- i czterocięgnowych. Zestaw składa się z ogniwa głównego AW i dwóch ogniw przejściowych BW, dobranych do konkretnego wykonania.
Gdzie znaleźć oznaczenie zestawu VW?
Instrukcja wyjaśnia, że zestaw nie musi mieć wybitego oznaczenia VW. Identyfikuje się go po oznaczeniach ogniw, np. VW 10 składa się z AW 26-10 oraz dwóch BW 20-10.
Czy DOR z tabeli obowiązuje przy kącie 60°?
Nie. Podane wartości dotyczą zakresu 0–45°. Przy większym kącie trzeba oddzielnie potwierdzić DOR właściwego zestawu i kompletnego zawiesia.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, trzy lub cztery cięgna, wymagane DOR i kąty pracy. Dołącz wymiary haka oraz oznaczenia ogniw AW i BW obecnego zestawu.
