Ogniwa zbiorcze VMWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12

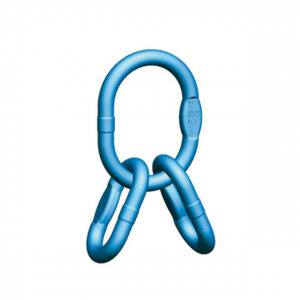

VMWP łączy powiększone ogniwo główne MWP z dwoma ogniwami przejściowymi BWP. Służy do budowy zawiesi dwu-, trzy- i czterocięgnowych zgodnie z przypisaniem producenta.
4,25–26,5 tDOR dla zakresu 0°–45°5 wykonań w tabeli producenta
Potrzebujesz doboru zestawu ogniw VMWP?
Podaj liczbę cięgien, średnicę łańcucha, DOR i wielkość haka.
Zapytaj CECHO o VMWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniw pewag VMWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Powiększony zestaw ogniw
KONFIGURACJA2, 3 lub 4 cięgnaWedług oznaczenia zestawu
DOKUMENTACJAEN 1677-4Właściwości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Rozdziel cięgna pod większym hakiem.

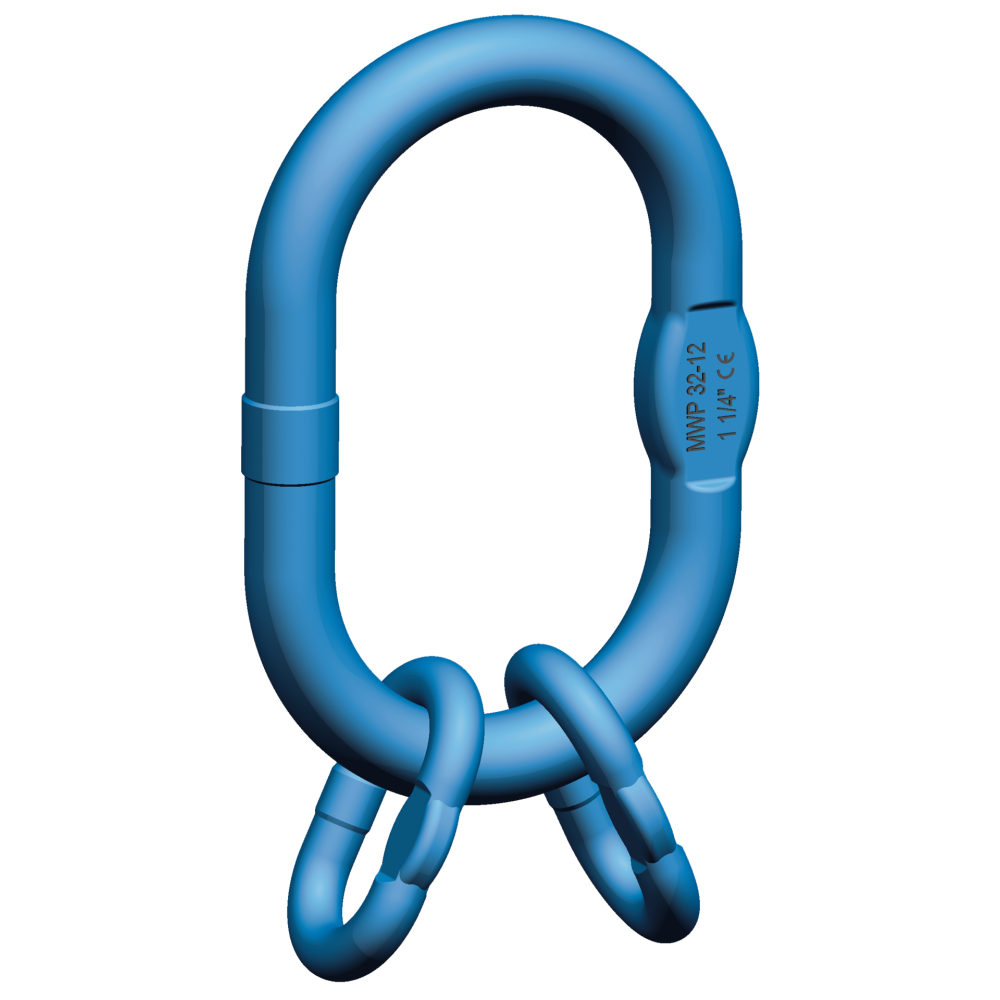

Zestaw VMWP składa się z ogniwa głównego MWP i dwóch ogniw przejściowych BWP. Powiększone ogniwo główne zapewnia przestrzeń na hak dźwignicy, a ogniwa przejściowe stanowią miejsca podłączenia cięgien.
Właściwa konfiguracja zależy od oznaczenia zestawu. Przykładowo VMWP 2-10/4-7/8 ma osobne przypisania dla dwóch cięgien 10 mm oraz trzech lub czterech cięgien 7/8 mm. Nie zamieniaj tych układów bez weryfikacji DOR kompletnego zawiesia.
Spłaszczenia na ogniwach przejściowych rozszerzają możliwości połączenia z osprzętem. Łączniki muszą zachować swobodę ustawienia, a obciążenie działać wzdłużnie i równomiernie. Kąt nachylenia cięgien od pionu nie może przekraczać 60°.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

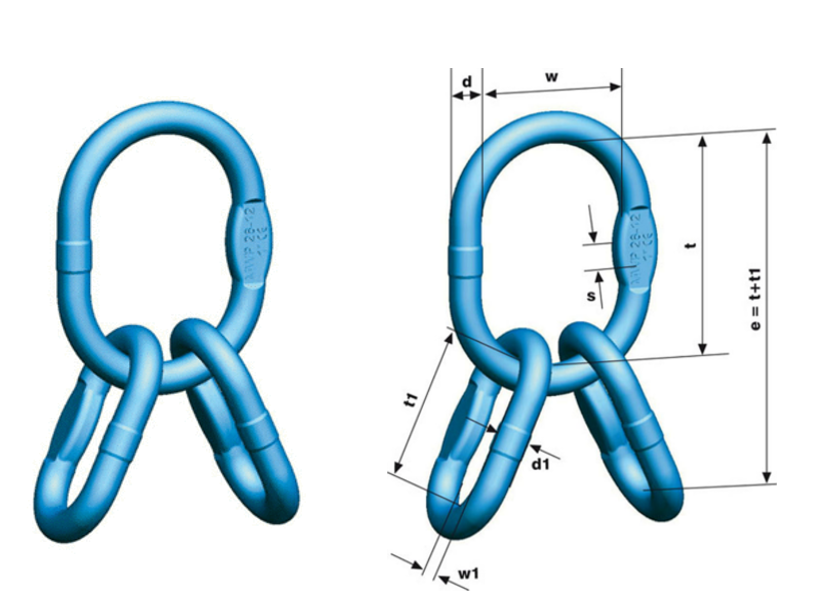

Rysunek wymiarowy i tabela VMWP
II = dwa cięgna; III/IV = trzy lub cztery. Kąt β liczony od pionu. Skład i wymiary zestawu odczytuj zawsze z tego samego wiersza.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

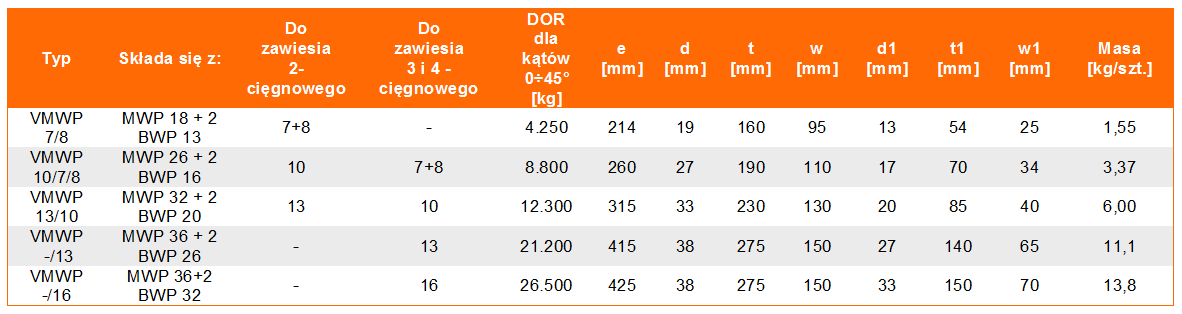

| Typ | Skład zestawu | DOR 0°–45° [t] | DOR 45°–60° [t] | Hak DIN 15401 nr | Hak DIN 15402 nr | Łańcuch II [mm] | Łańcuch III/IV [mm] | e [mm] | d [mm] | t [mm] | w [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMWP 2-7/8 | MWP 18 + 2 BWP 13 | 4,25 | 3 | 6 | 8 | 7/8 | - | 214 | 19 | 160 | 95 | 13 | 54 | 25 | 14 | 1,43 |
| VMWP 2-10/4-7/8 | MWP 26 + 2 BWP 16 | 8,8 | 6,2 | 10 | 12 | 10 | 7/8 | 260 | 27 | 190 | 110 | 17 | 70 | 34 | 20 | 3,37 |
| VMWP 2-13/4-10 | MWP 32 + 2 BWP 20 | 12,3 | 8,7 | 12 | 16 | 13 | 10 | 315 | 33 | 230 | 130 | 20 | 85 | 40 | 26 | 6 |
| VMWP 4-13 | MWP 36 + 2 BWP 26 | 21,2 | 15 | 20 | 25 | - | 13 | 415 | 38 | 275 | 150 | 27 | 140 | 65 | 29 | 11 |
| VMWP 4-16 | MWP 36 + 2 BWP 32 | 26,5 | 19 | 20 | 25 | - | 16 | 425 | 38 | 275 | 150 | 33 | 150 | 70 | 29 | 13,8 |
DOR (WLL) w tonach dla zakresów kąta β od pionu. Kolumny II oraz III/IV podają średnicę łańcucha w mm. Numery DIN dotyczą rozmiarów haków. Wymiary w mm, masa w kg/szt.; „–” oznacza brak wskazanej konfiguracji. Źródło: karta producenta pewag VMWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz zestaw do wszystkich cięgien.
Uwzględnij liczbę cięgien, ich średnicę, kąt pracy i geometrię haka.
Hak i wymiary
Sprawdź zakres DIN oraz t, w i d ogniwa głównego. Podparcie na haku musi być swobodne, bez zakleszczenia i niekorzystnego punktowego kontaktu.
Połączenia cięgien
Dobierz CWP do łańcucha i ogniw BWP. Sprawdź prześwity t₁, w₁ i średnicę d₁. Nie montuj wszystkich cięgien bezpośrednio w jednym ogniwie głównym.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Pewag potwierdza EN 1677-4 z właściwościami mechanicznymi G12. Instrukcja G12 ↗ opisuje montaż, oznaczenia i obciążanie zestawów VMWP.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VMWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, obydwa BWP i współpracujące łączniki. Przy identyfikacji podaj oznaczenia wszystkich ogniw. Zamiennik z aktualnego programu G12 Plus dobieramy według uzupełnienia producenta ↗.
Zobacz zakres serwisu CECHO →PYTANIA O VMWP
Co sprawdzić przed doborem?
Kto produkuje zestaw ogniw VMWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VMWP jest pojedynczym ogniwem?
Nie. To zestaw ogniwa głównego MWP i dwóch ogniw przejściowych BWP. Tabela podaje skład każdego wykonania.
Jak odczytać zapis 2-10/4-7/8?
Producent przypisuje temu wykonaniu dwa cięgna o średnicy 10 mm albo konfigurację trzy- lub czterocięgnową 7/8 mm. DOR odczytaj z właściwego zakresu kąta.
Dlaczego na zestawie nie widzę kodu VMWP?
Instrukcja przewiduje identyfikację zestawu przez oznaczenia poszczególnych ogniw MWP i BWP. Porównaj je ze składem w tabeli.
Jakie informacje przesłać do wyceny?
Podaj konfigurację 2-, 3- lub 4-cięgnową, średnicę i klasę łańcucha, kąt, DOR oraz rozmiar haka dźwignicy.
