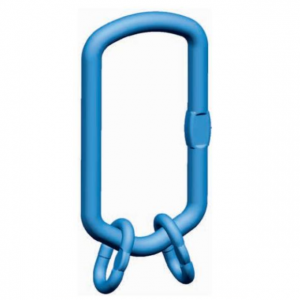

Ogniwa zbiorcze VLWP 2/4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12
VLWP 2/4 łączy duży hak dźwignicy z zawiesiem wielocięgnowym. Profil dolnej części LWP pomaga ocenić zakres kąta ułożenia ogniw przejściowych w wykonaniach z BWP.
4,25–26,5 tDOR dla zakresu 0°–45°6 wykonań w tabeli producenta

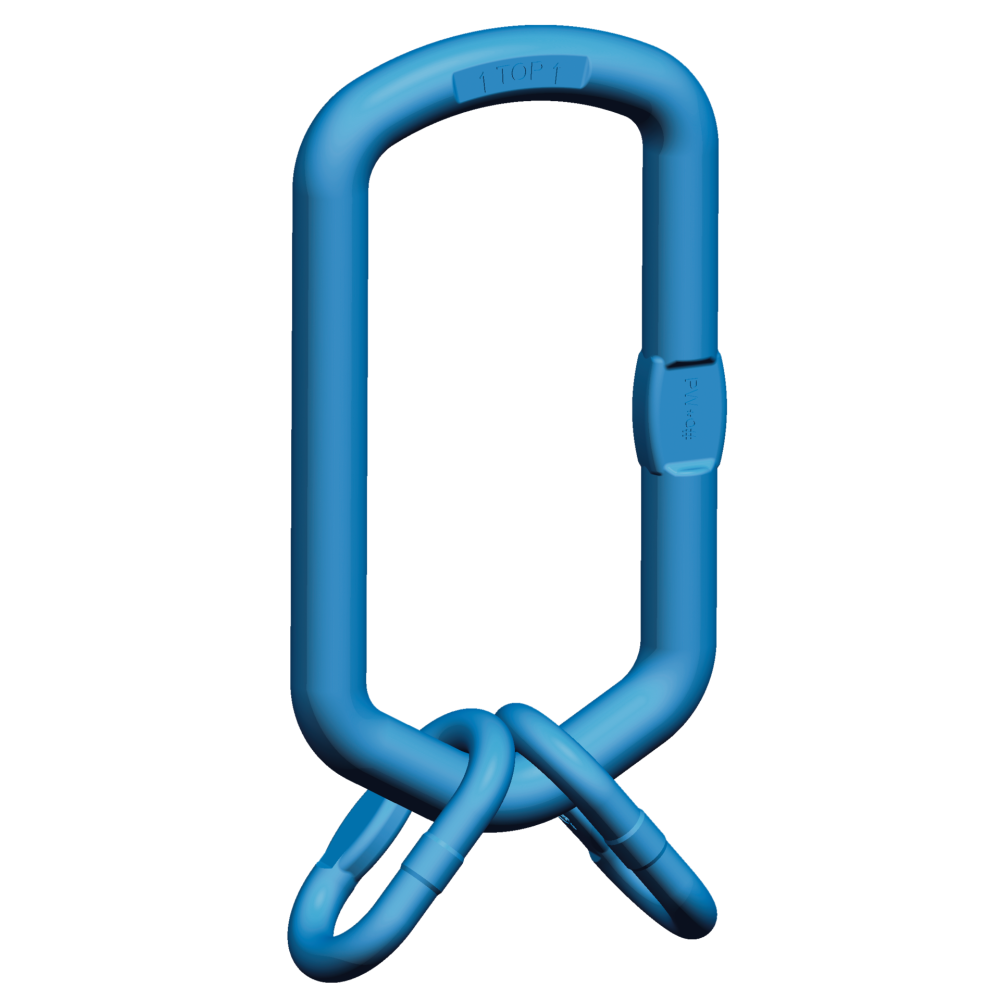

Zdjęcie pokazuje zestaw z dwoma BWP. VLWP 2-16 jest wykonaniem z samym LWP, zgodnie z tabelą.
Potrzebujesz doboru zestawu ogniw VLWP 2/4?
Podaj liczbę cięgien, średnicę łańcucha, DOR i zakres kąta pracy.
Zapytaj CECHO o VLWP 2/4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniw pewag VLWP 2/4 — najważniejsze informacje
PEWAG WINNER PROKlasa 12Powiększone zestawy LWP
KONFIGURACJA2, 3 lub 4 cięgnaWedług wiersza tabeli
MONTAŻOznaczenie TOPOrientacja i ocena kąta
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Powiększone podwieszenie dla wielu cięgien.
VLWP 2/4 obejmuje zestawy dobrane do zawiesi dwu-, trzy- i czterocięgnowych. Główne LWP jest przeznaczone do haka pojedynczego DIN 15401 nr 25 lub podwójnego DIN 15402 nr 32. Konfigurację łańcuchów odczytaj z tabeli.
W wykonaniach z BWP ich pozycja na dolnym profilu LWP pomaga rozróżnić zakresy 0°–45° i 45°–60°. Ogniwa pozostające przy środkowym łuku wskazują niższy zakres; przejście ku bocznym narożom wskazuje wyższy zakres i mniejszą dopuszczalną nośność.
W zawiesiu czterocięgnowym jest to wskazanie kąta ogniw przejściowych, a kąt samych cięgien może być większy. Przy niejednoznacznej pozycji zmierz kąt odpowiednim narzędziem albo przyjmij mniejsze DOR. Oznaczenie TOP musi znajdować się u góry.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

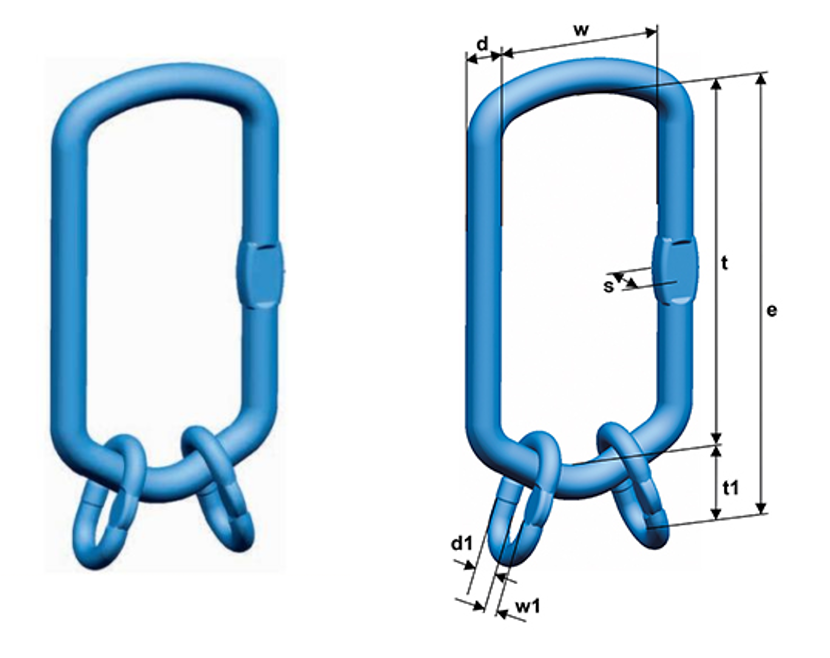

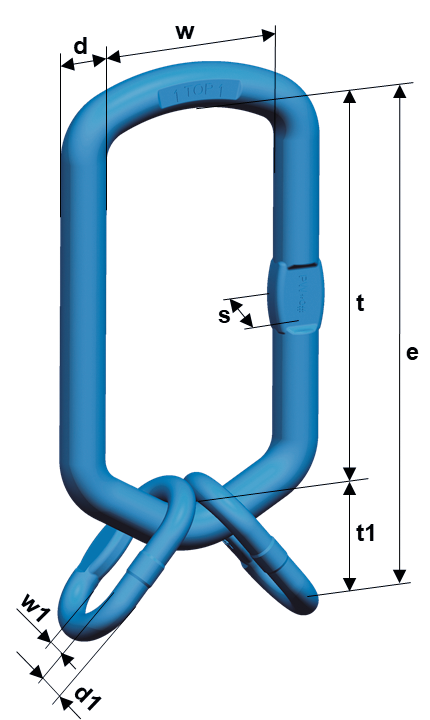

Rysunek wymiarowy i tabela VLWP 2/4
II = dwa cięgna; III/IV = trzy lub cztery. Kąt β od pionu. Pięć wykonań z bieżącej karty; VLWP 2-13/4-10 uzupełniono z instrukcji G12, s. 45, z dostępnością do potwierdzenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

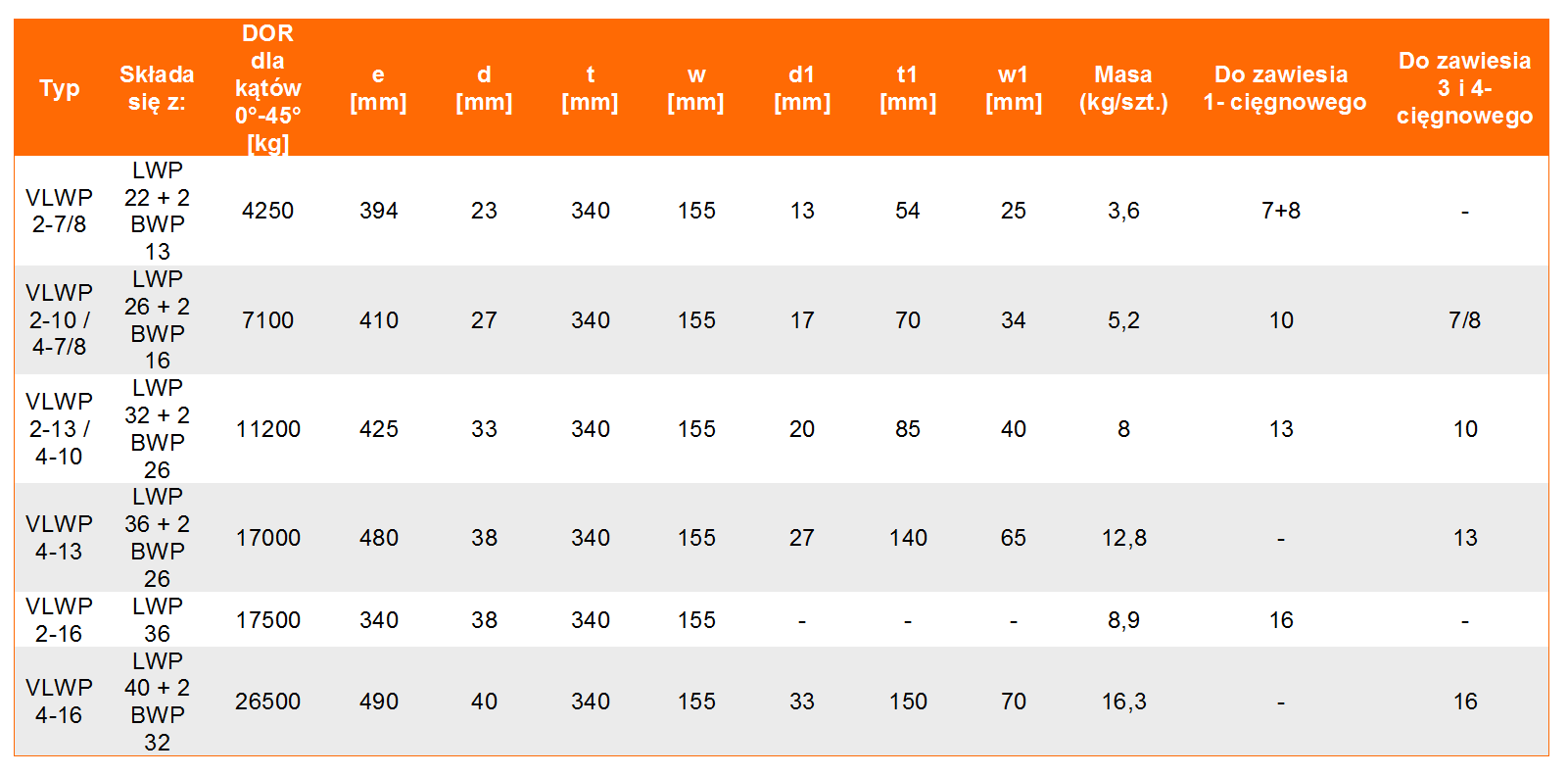

| Typ | Skład zestawu | DOR 0°–45° [t] | DOR 45°–60° [t] | Hak DIN 15401 nr | Hak DIN 15402 nr | Łańcuch II [mm] | Łańcuch III/IV [mm] | e [mm] | d [mm] | t [mm] | w [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLWP 2-7/8 | LWP 22 + 2 BWP 13 | 4,25 | 3 | 25 | 32 | 7/8 | - | 394 | 23 | 340 | 155 | 13 | 54 | 25 | 16,5 | 3,54 |
| VLWP 2-10/4-7/8 | LWP 26 + 2 BWP 16 | 7,1 | 5 | 25 | 32 | 10 | 7/8 | 410 | 27 | 340 | 155 | 17 | 70 | 34 | 21 | 5,12 |
| VLWP 2-13/4-10 | LWP 32 + 2 BWP 20 | 11,2 | 8 | 25 | 32 | 13 | 10 | 425 | 33 | 340 | 155 | 20 | 85 | 40 | 26 | 8,0 |
| VLWP 4-13 | LWP 36 + 2 BWP 26 | 17 | 11,8 | 25 | 32 | - | 13 | 480 | 38 | 340 | 155 | 27 | 140 | 65 | 29 | 12,74 |
| VLWP 2-16 | LWP 36 | 17,5 | 12,5 | 25 | 32 | 16 | - | 340 | 38 | 340 | 155 | - | - | - | 29 | 8,9 |
| VLWP 4-16 | LWP 40 + 2 BWP 32 | 26,5 | 19 | 25 | 32 | - | 16 | 490 | 40 | 340 | 155 | 33 | 150 | 70 | 29 | 16,22 |
DOR (WLL) w tonach dla podanych zakresów β od pionu. Łańcuch II oraz III/IV oznacza średnicę w mm. Numery DIN dotyczą rozmiarów haków. Wymiary w mm, masa w kg/szt.; „–” oznacza brak wskazanej konfiguracji lub danego elementu. Wykonanie VLWP 2-13/4-10 pochodzi z instrukcji G12, s. 45 ↗; zawiera LWP 32 + 2 BWP 20. Źródło: karta producenta pewag VLWP 2/4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VLWP do konkretnej konfiguracji.
Ustal liczbę cięgien, ich średnicę i największy kąt pracy.
Hak i TOP
Potwierdź rozmiar haka i swobodne podparcie. Ustaw TOP u góry. Sprawdź Connex CWP, prześwity i brak zakleszczania ogniw.
Kąt pod obciążeniem
Oceniaj ułożenie ogniw według instrukcji. Dla 45°–60° obowiązuje mniejsze DOR; kąt cięgien nie może przekraczać 60° od pionu. Uwzględnij ograniczenia całego zawiesia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady wskazania kąta, orientacji TOP i identyfikacji elementów opisano w instrukcji G12, s. 41–42 ↗. Aktualna karta VLWP 2/4 podaje pięć wykonań i ich skład.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLWP 2/4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj profil dolny LWP, ogniwa BWP, miejsca styku i czytelność oznaczeń. Przy wymianie na nowszą serię VLS uwzględnij uzupełnienie G12/G12 Plus ↗ oraz właściwe dane zamiennika.
Zobacz zakres serwisu CECHO →PYTANIA O VLWP 2/4
Co sprawdzić przed doborem?
Kto produkuje zestaw ogniw VLWP 2/4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy położenie BWP zastępuje pomiar kąta cięgien?
Nie zawsze. W zawiesiu czterocięgnowym wskazuje kąt ogniw przejściowych, a kąt cięgien bywa większy. Przy wątpliwościach zmierz kąt albo zastosuj mniejsze DOR.
Czy każdy zestaw ma dwa ogniwa BWP?
Nie. VLWP 2-16 ma w tabeli samo LWP. Pozostałe wymienione wykonania zawierają dwa ogniwa BWP.
Czy DOR jest takie samo przy każdym kącie?
Nie. Kolumny 0°–45° i 45°–60° mają różne wartości. DOR kompletnego zawiesia trzeba dodatkowo dopasować do konfiguracji i warunków pracy.
Jakie informacje przesłać do wyceny?
Podaj liczbę i średnicę cięgien, klasę łańcucha, kąt pracy, DOR i rozmiar haka dźwignicy.
