Ogniwa zbiorcze VLWP 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12
VLWP 1 to powiększone zawieszenie główne do zawiesia jednocięgnowego. Ogniwo LWP mieści duże haki dźwignic; obecność ogniwa przejściowego zależy od wykonania.
3–12,5 tDOR według wykonania4 wykonania w tabeli producenta

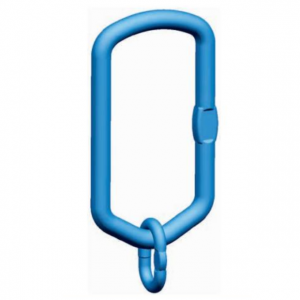

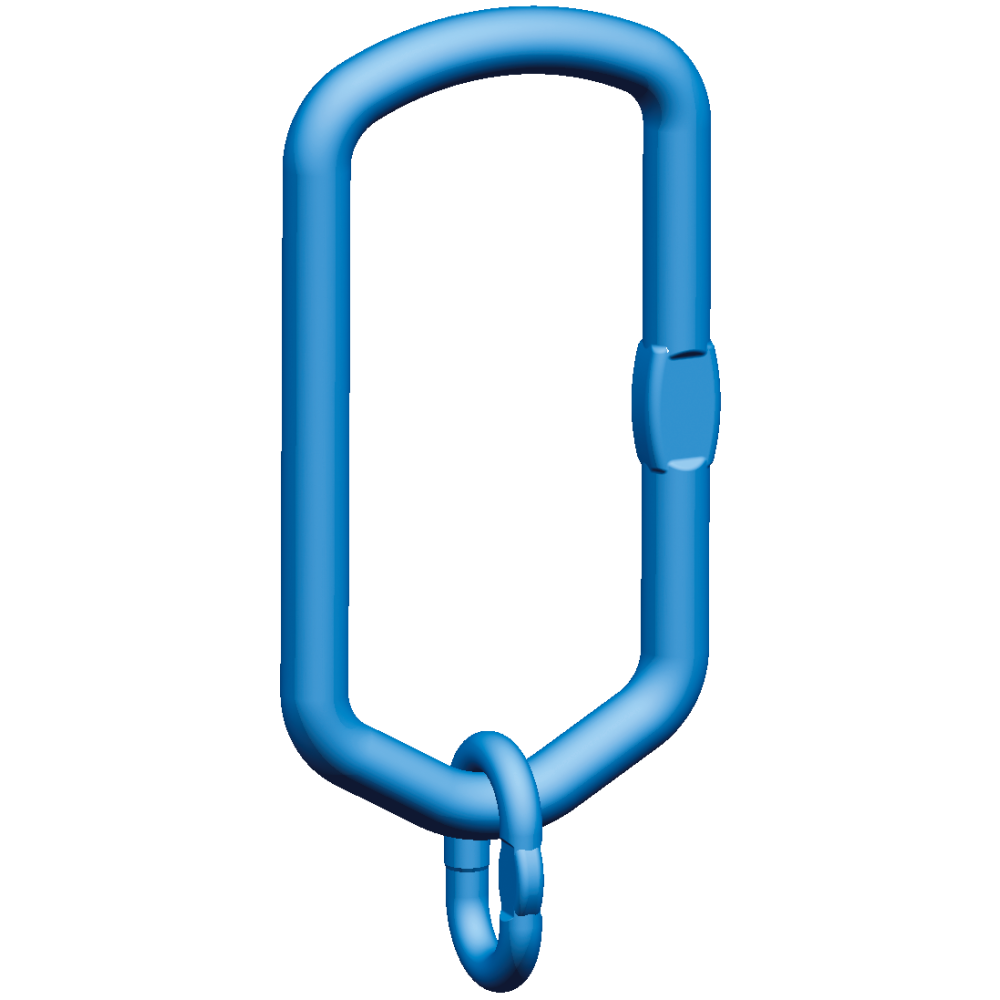

Zdjęcie pokazuje wykonanie z ogniwem przejściowym. Warianty 1-13 i 1-16 mają skład bez BWP.
Potrzebujesz doboru zestawu ogniw VLWP 1?
Podaj średnicę łańcucha, DOR i wielkość haka dźwignicy.
Zapytaj CECHO o VLWP 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniw pewag VLWP 1 — najważniejsze informacje
PEWAG WINNER PROKlasa 12Powiększone ogniwo LWP
KONFIGURACJA1 cięgnoŁańcuch 7–16 mm
MONTAŻOznaczenie TOPWłaściwa orientacja
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Duży hak i jedno cięgno zawiesia.
VLWP 1 przeznaczono do zawiesi jednocięgnowych. Ogniwo główne LWP ma geometrię dopasowaną do dużych haków: producent wskazuje hak pojedynczy DIN 15401 nr 25 i podwójny DIN 15402 nr 32.
Wykonania VLWP 1-7/8 oraz 1-10 mają dodatkowe ogniwo BWP. W wykonaniach 1-13 i 1-16 tabela podaje samo LWP, dlatego ich długość e i sposób połączenia różnią się od mniejszych rozmiarów.
Oznaczenie TOP wskazuje właściwą orientację ogniwa głównego. Połączenie z łańcuchem wykonuje się przez odpowiednio dobrany Connex CWP. Zapewnij wzdłużne obciążenie i prawidłowe podparcie na haku.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

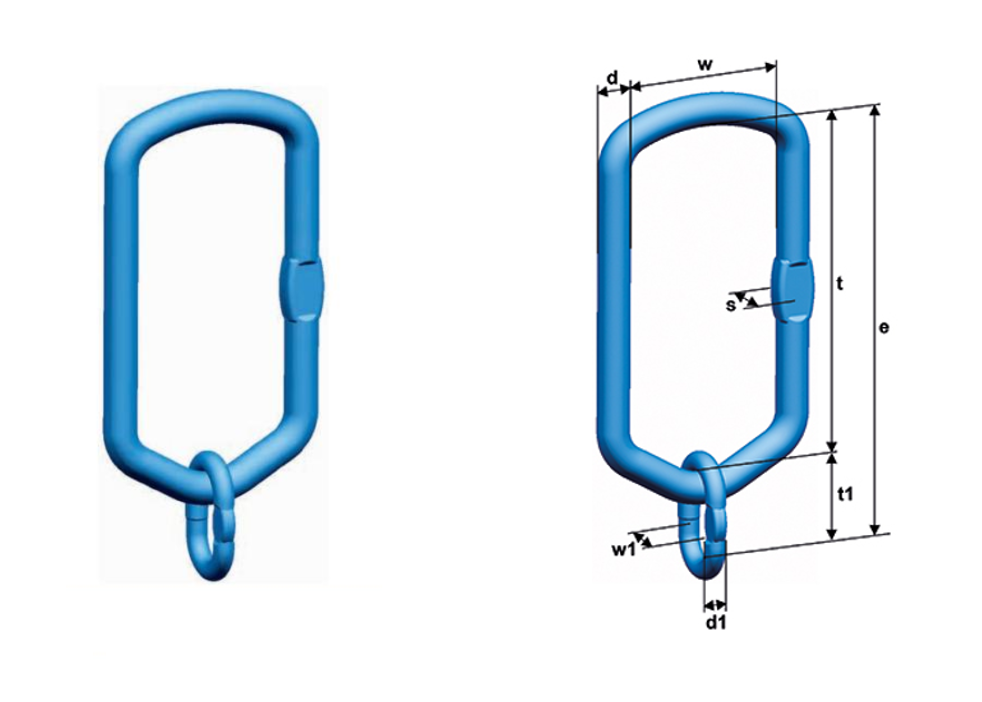

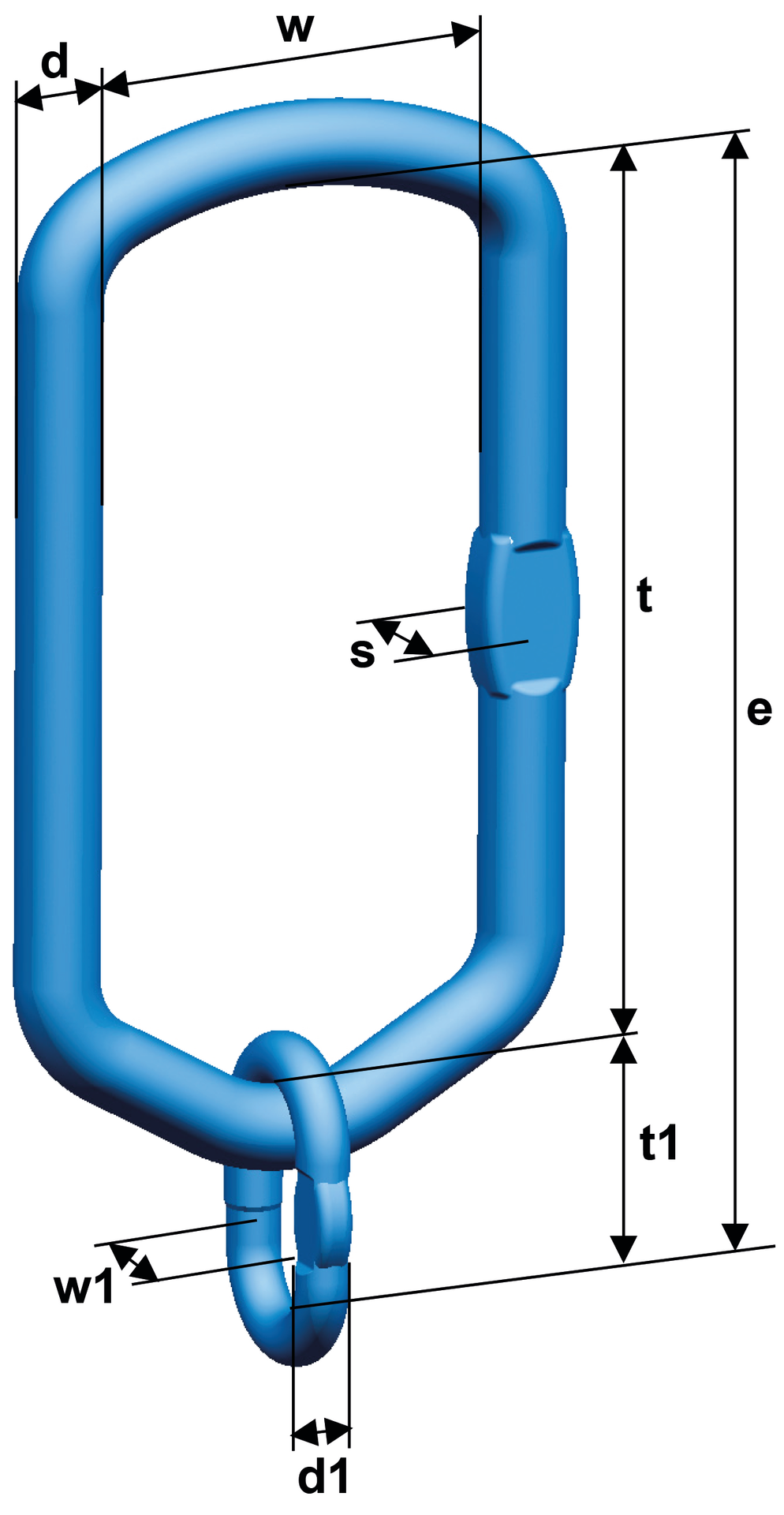

Rysunek wymiarowy i tabela VLWP 1
I = zawiesie jednocięgnowe. Wspólny wymiar wewnętrzny LWP: t = 340 mm, w = 155 mm; pozostałe parametry zależą od wykonania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

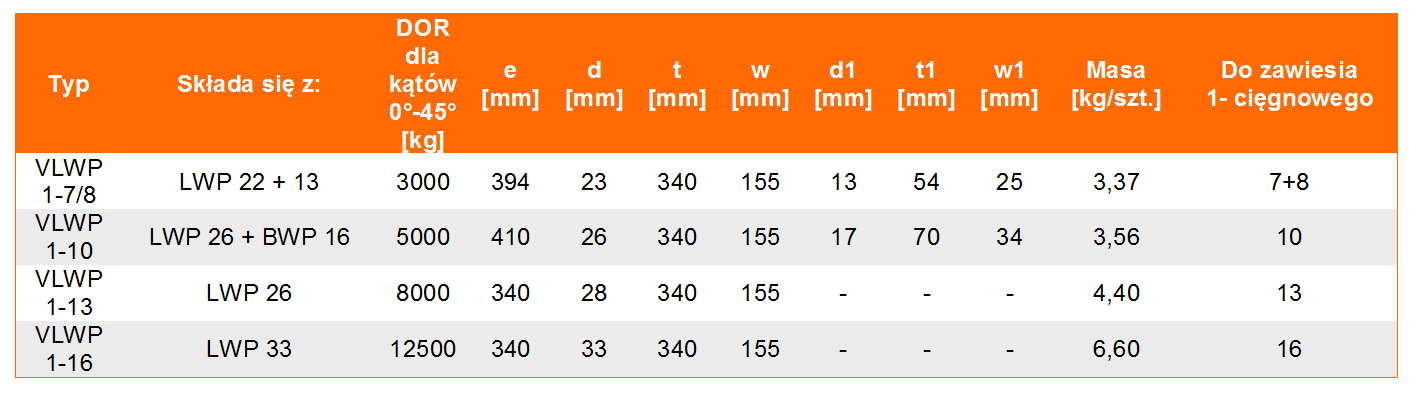

| Typ | Skład zestawu | DOR [t] | Hak DIN 15401 nr | Hak DIN 15402 nr | Łańcuch I [mm] | e [mm] | d [mm] | t [mm] | w [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLWP 1-7/8 | LWP 22 + BWP 13 | 3 | 25 | 32 | 7 + 8 | 394 | 23 | 340 | 155 | 13 | 54 | 25 | 16,5 | 3,37 |
| VLWP 1-10 | LWP 26 + BWP 16 | 5 | 25 | 32 | 10 | 410 | 27 | 340 | 155 | 17 | 70 | 34 | 21 | 3,56 |
| VLWP 1-13 | LWP 26 | 8 | 25 | 32 | 13 | 340 | 27 | 340 | 155 | - | - | - | 21 | 4,4 |
| VLWP 1-16 | LWP 32 | 12,5 | 25 | 32 | 16 | 340 | 33 | 340 | 155 | - | - | - | 26 | 6,6 |
DOR (WLL) w tonach. Łańcuch I oznacza średnicę łańcucha dla zawiesia jednocięgnowego. Numery DIN opisują rozmiary haków. Wymiary w mm, masa w kg/szt.; „–” oznacza element lub wymiar niewystępujący w danym wykonaniu. Źródło: karta producenta pewag VLWP 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VLWP 1 do jednego cięgna.
Podaj średnicę łańcucha, wymagane DOR i wielkość haka dźwignicy.
Hak i orientacja
Sprawdź rozmiar haka i podparcie LWP. Ustaw oznaczenie TOP zgodnie z instrukcją. Ogniwo powinno swobodnie zajmować właściwą pozycję.
Długość połączenia
Uwzględnij wymiar e oraz obecność BWP. Dobierz Connex CWP i przestrzeń na jego pracę; dwa mniejsze wykonania mają dodatkowe ogniwo przejściowe.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta VLWP 1 podaje skład czterech wykonań. Montaż ogniw i orientację TOP opisuje instrukcja G12 ↗. Producent udostępnia również uzupełnienie dotyczące G12 Plus.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLWP 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj miejsca podparcia, odkształcenia i oznaczenia LWP oraz BWP, jeśli występuje. Przy zamiennikach VLWP/VLS sprawdź zasady G12/G12 Plus ↗; nie przenoś automatycznie danych między seriami.
Zobacz zakres serwisu CECHO →PYTANIA O VLWP 1
Co sprawdzić przed doborem?
Kto produkuje zestaw ogniw VLWP 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy każdy VLWP 1 ma małe ogniwo BWP?
Nie. BWP występuje w wykonaniach 1-7/8 i 1-10. Dla 1-13 i 1-16 producent podaje samo LWP.
Do ilu cięgien służy VLWP 1?
Ta seria służy do zawiesi jednocięgnowych. Dla większej liczby cięgien trzeba dobrać właściwy zestaw innej konfiguracji.
Co oznacza TOP?
To oznaczenie właściwej górnej strony ogniwa. Przestrzegaj orientacji wskazanej przez producenta.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, DOR zawiesia jednocięgnowego, rozmiar haka i potrzebną liczbę zestawów.
