Ogniwa zbiorcze powiększone VLW 2/4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Powiększone zestawy zbiorcze pewag VLW 2/4 klasy 10 do dwóch, trzech lub czterech cięgien. Duże ogniwo LW 340 × 180 mm i dwa przejściowe BW.
3,55–21,2 tDOR zestawu przy kącie 0–45°5 wykonań w tabeli producenta

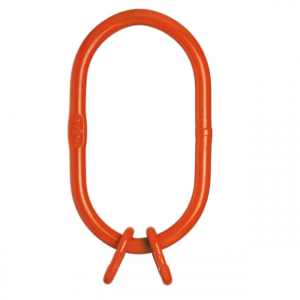

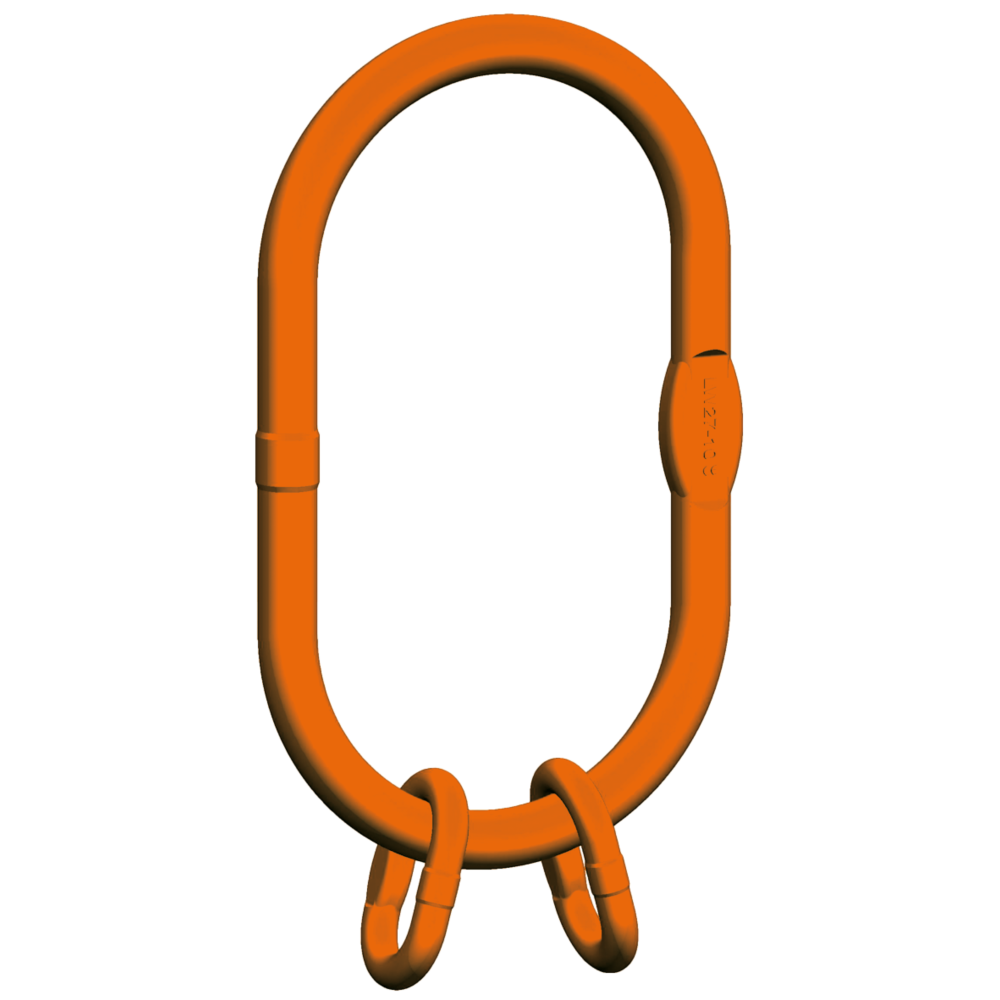

Oryginalna grafika pewag VLW 2/4 z dwoma ogniwami BW.
Potrzebujesz doboru ogniw VLW 2/4?
Podaj liczbę cięgien, średnicę łańcucha, DOR i wymiary haka.
Zapytaj CECHO o VLW 2/4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa pewag VLW 2/4 — najważniejsze informacje
PEWAG WINNERKlasa 10LW + dwa ogniwa BW
ZASTOSOWANIE2, 3 lub 4 cięgnaPrześwit 340 × 180 mm
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
DUŻY PRZEŚWIT · DWA, TRZY LUB CZTERY CIĘGNA
Jedno duże ogniwo, dwa punkty rozdziału cięgien.
VLW 2/4 łączy powiększone ogniwo LW z dwoma ogniwami przejściowymi BW. Zestaw pewag winner klasy 10 jest przeznaczony do zawiesi dwu-, trzy- i czterocięgnowych w systemie składanym lub spawanym.
Prześwit LW wynosi 340 × 180 mm we wszystkich pięciu wykonaniach. Rozmiar łańcucha dobiera się oddzielnie dla dwóch oraz trzech lub czterech cięgien; te przypisania zestawiono w tabeli.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

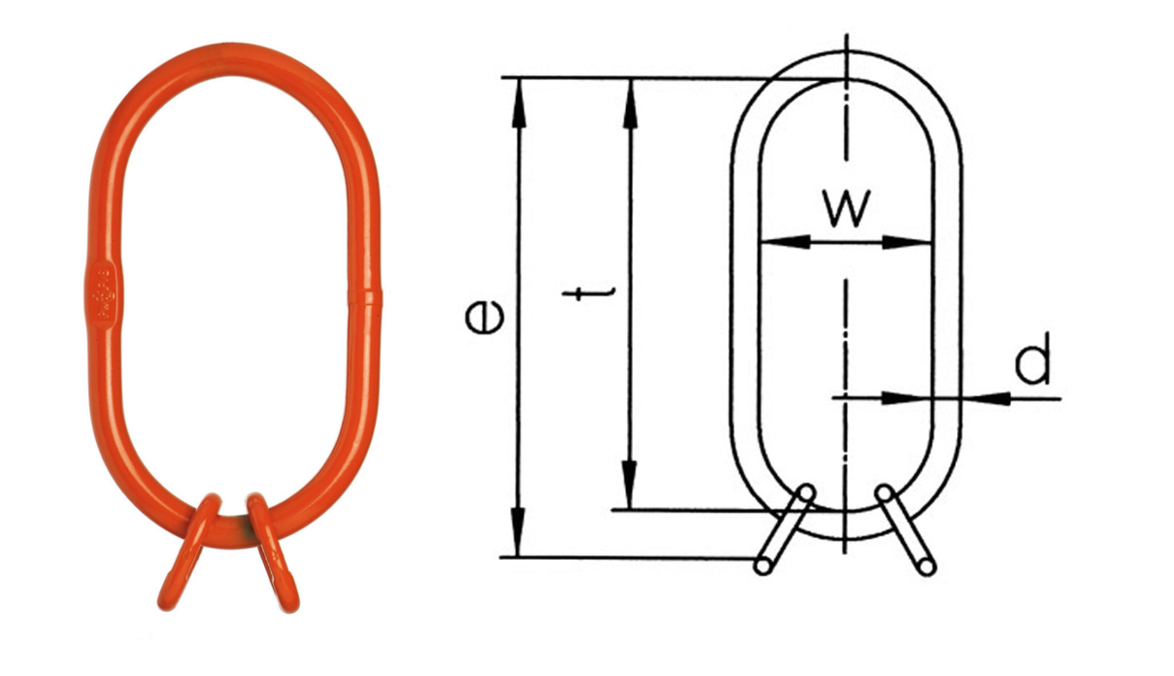

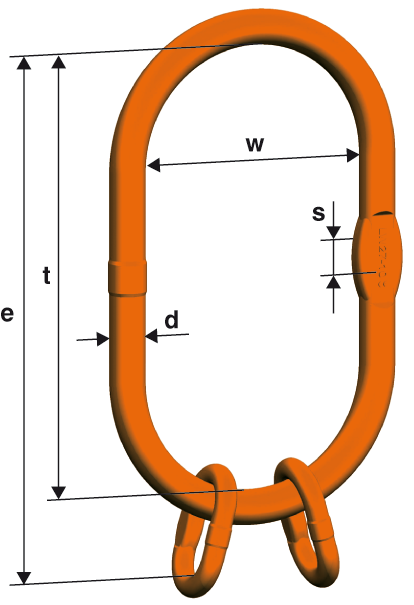

Rysunek wymiarowy i tabela VLW 2/4
Pięć zestawów LW + 2 BW z przypisaniem średnic łańcucha. DOR dotyczy kąta 0–45°; tabelę uzupełniają wymiary obu rodzajów ogniw oraz wielkości haków DIN.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

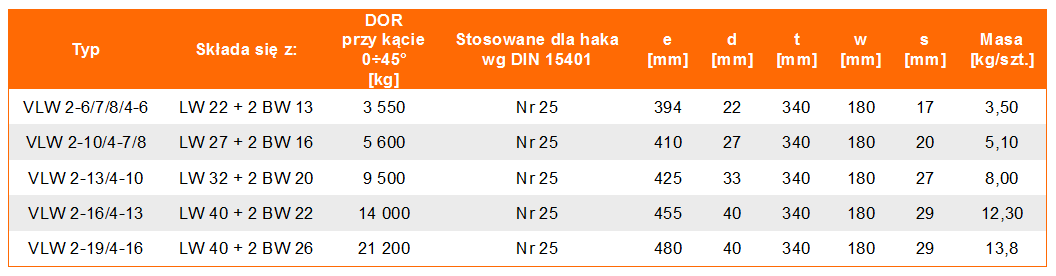

| Typ | DOR 0–45° [t] | Skład zestawu | Łańcuch II cięgna [mm] | Łańcuch III/IV cięgna [mm] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLW 2-6/7/8/4-6 | 3,55 | LW 22 + 2 BW 13 | 6/7/8 | 6 | 394 | 23 | 340 | 180 | 17 | 13 | 54 | 25 | 3,54 | 25 | 32 |
| VLW 2-10/4-7/8 | 5,6 | LW 27 + 2 BW 16 | 10 | 7/8 | 410 | 27 | 340 | 180 | 20 | 17 | 70 | 34 | 5,12 | 25 | 32 |
| VLW 2-13/4-10 | 9,5 | LW 32 + 2 BW 20 | 13 | 10 | 425 | 33 | 340 | 180 | 27 | 20 | 85 | 40 | 7,81 | 25 | 32 |
| VLW 2-16/4-13 | 14 | LW 40 + 2 BW 22 | 16 | 13 | 455 | 40 | 340 | 180 | 29 | 23 | 115 | 50 | 12,32 | 25 | 32 |
| VLW 2-19/4-16 | 21,2 | LW 40 + 2 BW 26 | 19 | 16 | 480 | 40 | 340 | 180 | 29 | 27 | 140 | 65 | 13,84 | 25 | 32 |
DOR w tonach dla kąta cięgien 0–45° względem pionu. Nośność całego zawiesia wymaga sprawdzenia wszystkich elementów i warunków pracy. Wymiary i średnice łańcucha w mm; masa w kg/szt. Numery DIN określają wielkość haka, a nie jego udźwig. Źródło: karta producenta pewag VLW 2/4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj liczbę cięgien, łańcuch i hak.
CECHO dobiera zestaw VLW 2/4 do konfiguracji zawiesia i prześwitu haka dźwignicy.
Prześwit i połączenie
Porównaj hak z prześwitem LW 340 × 180 mm. Producent przypisuje hak pojedynczy DIN 15401 nr 25 oraz podwójny DIN 15402 nr 32. Uwzględnij długość e zestawu.
Montaż i kontrola
Ogniwa muszą ustawiać się swobodnie i przenosić obciążenie wzdłużnie. Zawiesia spawane wykonuje wyłącznie pewag. Przed użyciem kontroluj oznaczenia, zużycie i odkształcenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent podaje EN 1677-4 z wartościami mechanicznymi G10, CE i dopuszczenie BG. Instrukcja winner G10 opisuje zestawy VLW i identyfikację ich komponentów LW oraz BW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLW 2/4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenia i zdjęcia LW oraz obu BW, także miejsca styku z hakiem i łańcuchami. Kontrola obejmuje zużycie, odkształcenia i stan powierzchni. Ogniw nie prostuje się ani nie spawa samodzielnie.
Zobacz zakres serwisu CECHO →PYTANIA O VLW 2/4
Co sprawdzić przed doborem?
Kto produkuje ogniwa VLW 2/4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy dwa ogniwa BW oznaczają tylko dwa cięgna?
Nie. VLW 2/4 może pracować z dwoma, trzema albo czterema cięgnami. Odpowiednie średnice łańcucha podano w oddzielnych kolumnach tabeli.
Czy wszystkie wykonania mają ten sam prześwit?
Tak, wymiar wewnętrzny LW wynosi 340 × 180 mm. Przekrój, dodatkowe ogniwa, długość e i DOR zależą od wykonania.
Dla jakiego kąta podano DOR?
Dla kąta cięgien 0–45° względem pionu. Inne ustawienie i nośność całego zawiesia wymagają osobnej weryfikacji.
Jakie informacje przesłać do wyceny?
Podaj liczbę cięgien, średnicę łańcucha, DOR i kąt pracy. Dołącz oznaczenie VLW 2/4 oraz wymiary lub zdjęcie haka dźwignicy.
