Ogniwa zbiorcze powiększone VLW 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Ogniwa zbiorcze powiększone VLW 1 pewag winner klasy 10 do zawiesi jednocięgnowych. Prześwit ogniwa LW 340 × 180 mm i pięć wykonań do doboru.
2,5–19 tDOR zestawu jednocięgnowego5 wykonań w tabeli producenta

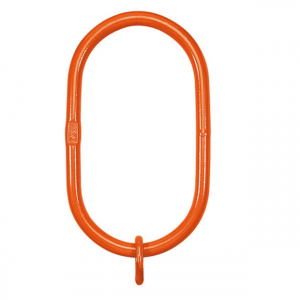

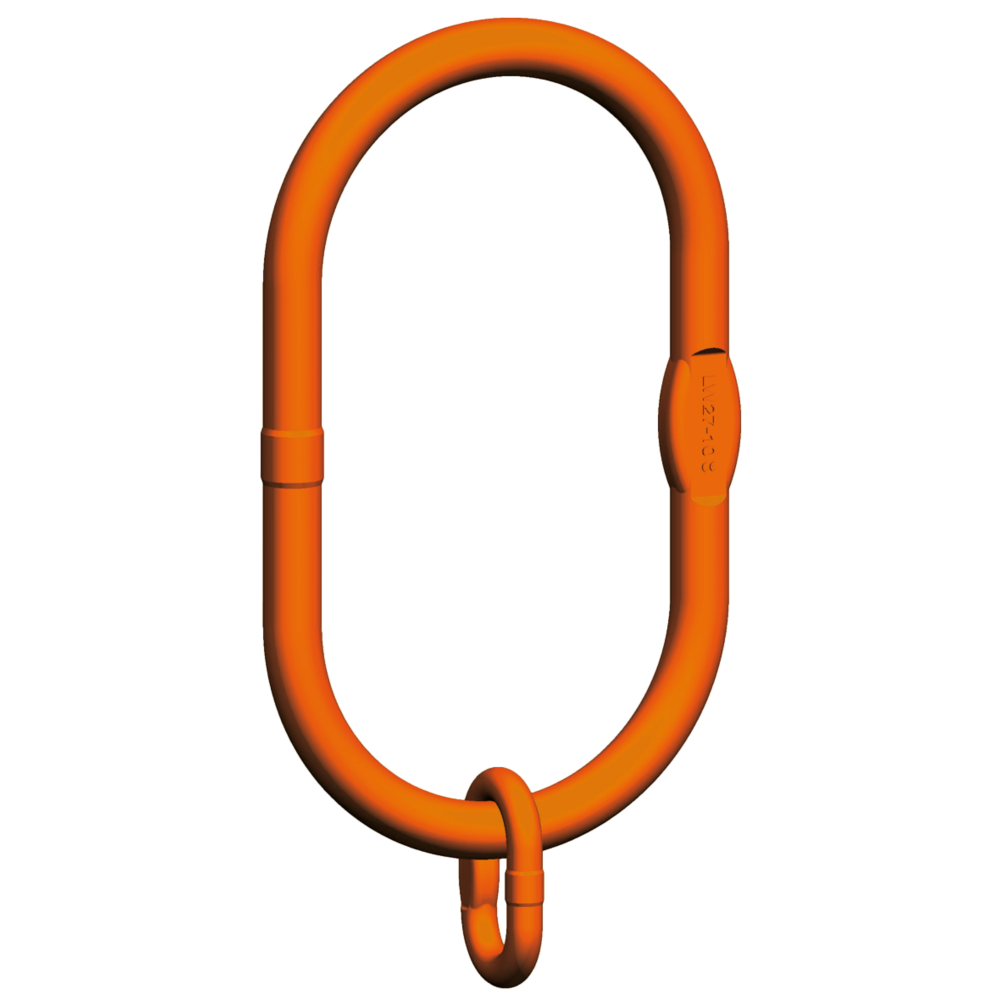

Oryginalna grafika pewag VLW 1 z ogniwem przejściowym BW.
Potrzebujesz doboru ogniw VLW 1?
Podaj średnicę łańcucha, DOR i wymiary haka dźwignicy.
Zapytaj CECHO o VLW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa pewag VLW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Powiększone ogniwo LW
ZASTOSOWANIEJedno cięgnoPrześwit 340 × 180 mm
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POWIĘKSZONE OGNIWO · ZAWIESIE JEDNOCIĘGNOWE
Stały duży prześwit, różne wykonania połączenia.
VLW 1 to powiększony zestaw zbiorczy pewag winner do zawiesi jednocięgnowych w systemie składanym lub spawanym. Ogniwo LW ma prześwit wewnętrzny 340 × 180 mm, przydatny przy dopasowaniu do większego haka dźwignicy.
Dwa mniejsze wykonania mają dodatkowe ogniwo przejściowe BW; większe składają się z samego LW. Dobór obejmuje zarówno DOR, jak i pełny skład zestawu oraz wymiary połączenia z łańcuchem.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

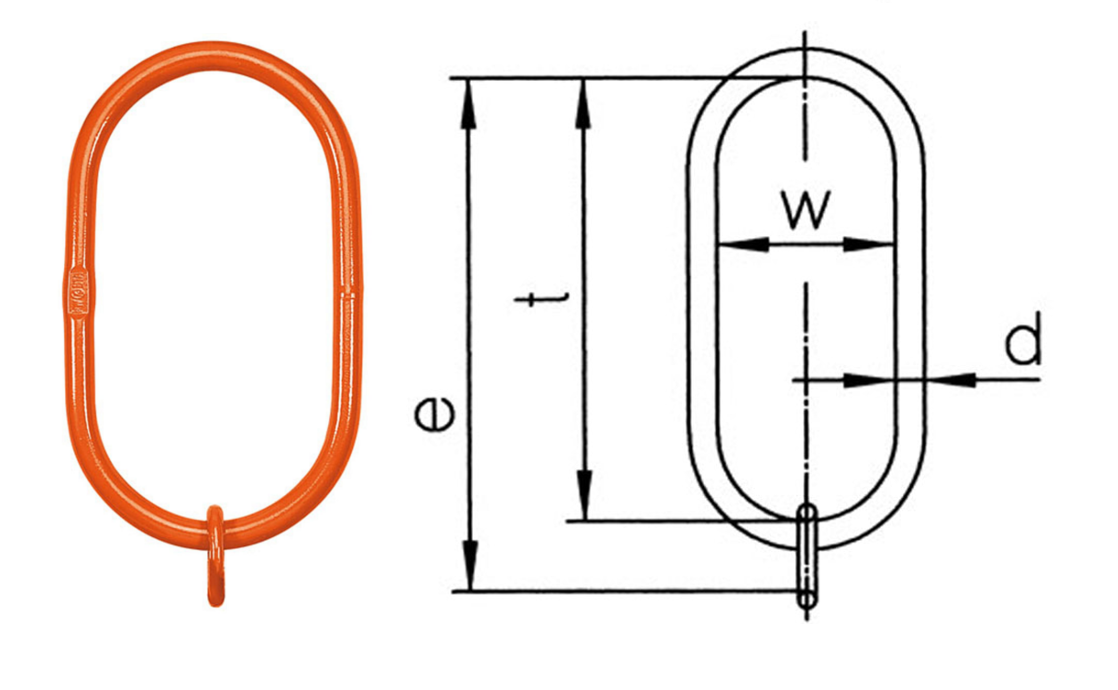

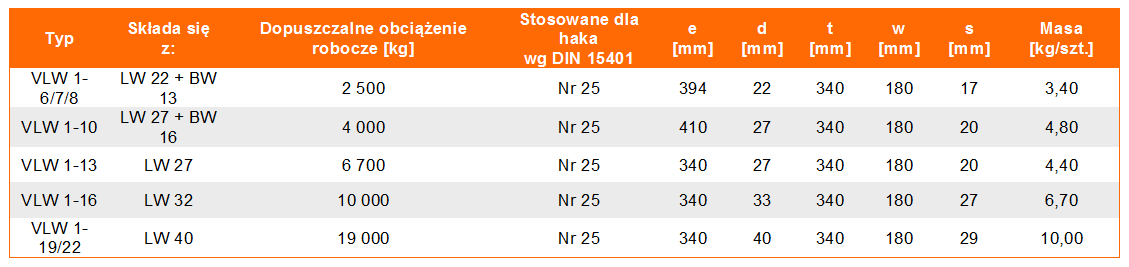

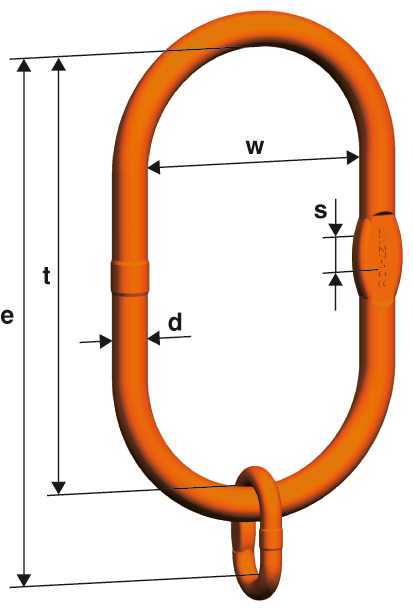

Rysunek wymiarowy i tabela VLW 1
Pięć wykonań VLW 1. Aktualny skład LW/BW, DOR, wymiary ogniw i dopasowanie do haka pojedynczego DIN 15401 nr 25 lub podwójnego DIN 15402 nr 32.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Skład zestawu | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLW 1-6/7/8 | 2,5 | LW 22 + BW 13 | 394 | 23 | 340 | 180 | 17 | 13 | 54 | 25 | 3,37 | 25 | 32 |
| VLW 1-10 | 4 | LW 27 + BW 16 | 410 | 27 | 340 | 180 | 20 | 17 | 70 | 34 | 4,76 | 25 | 32 |
| VLW 1-13 | 6,7 | LW 27 | 340 | 27 | 340 | 180 | 20 | - | - | - | 4,4 | 25 | 32 |
| VLW 1-16 | 10 | LW 32 | 340 | 33 | 340 | 180 | 27 | - | - | - | 6,7 | 25 | 32 |
| VLW 1-19/22 | 19 | LW 40 | 340 | 40 | 340 | 180 | 29 | - | - | - | 10 | 25 | 32 |
DOR zestawu VLW 1 w tonach. Nośność całego zawiesia jednocięgnowego wymaga sprawdzenia pozostałych komponentów. Wymiary w mm, masa w kg/szt. d₁, t₁ i w₁ dotyczą dodatkowego BW; kreska oznacza brak podanej wartości. Numery DIN oznaczają wielkość haka, nie jego udźwig. Źródło: karta producenta pewag VLW 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VLW 1 do łańcucha i haka.
CECHO pomoże dopasować właściwe ogniwo LW oraz ewentualne BW do zawiesia jednocięgnowego.
Prześwit i połączenie
Porównaj hak z prześwitem 340 × 180 mm i przypisaniem DIN. Uwzględnij długość e całego zestawu: 394 lub 410 mm dla wykonań z BW oraz 340 mm dla pojedynczego LW.
Montaż i kontrola
Sprawdź swobodę ustawienia elementów i równomierne obciążenie wzdłużne. Zawiesia spawane mogą być wykonywane wyłącznie przez pewag. Przed użyciem oceniaj oznaczenia, zużycie i odkształcenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 1677-4 z wartościami mechanicznymi G10, CE i dopuszczenie BG. Instrukcja winner G10 identyfikuje VLW 1 po oznaczeniach komponentów LW i BW oraz opisuje montaż w odpowiednim systemie.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLW 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia ogniwa LW i ewentualnego BW wraz z oznaczeniami oraz widokiem połączenia z hakiem i łańcuchem. Kontrola obejmuje zużycie, odkształcenia i stan powierzchni. Ogniw nie prostuje się ani nie spawa samodzielnie.
Zobacz zakres serwisu CECHO →PYTANIA O VLW 1
Co sprawdzić przed doborem?
Kto produkuje ogniwa VLW 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien przeznaczone jest VLW 1?
Do zawiesi jednocięgnowych. Odmiana wielocięgnowa VLW 2/4 ma inny skład i własną tabelę doboru.
Czy wszystkie VLW 1 zawierają ogniwo BW?
Nie. BW występuje w VLW 1-6/7/8 oraz VLW 1-10. Wykonania 1-13, 1-16 i 1-19/22 składają się z pojedynczego ogniwa LW.
Czy jednakowy prześwit oznacza jednakowe DOR?
Nie. Mimo wspólnego prześwitu 340 × 180 mm DOR wynosi od 2,5 do 19 t zależnie od wykonania i przekroju ogniwa.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha zawiesia jednocięgnowego, wymagane DOR i pełne oznaczenie VLW 1. Dołącz wymiary haka i zdjęcia obecnego połączenia.
