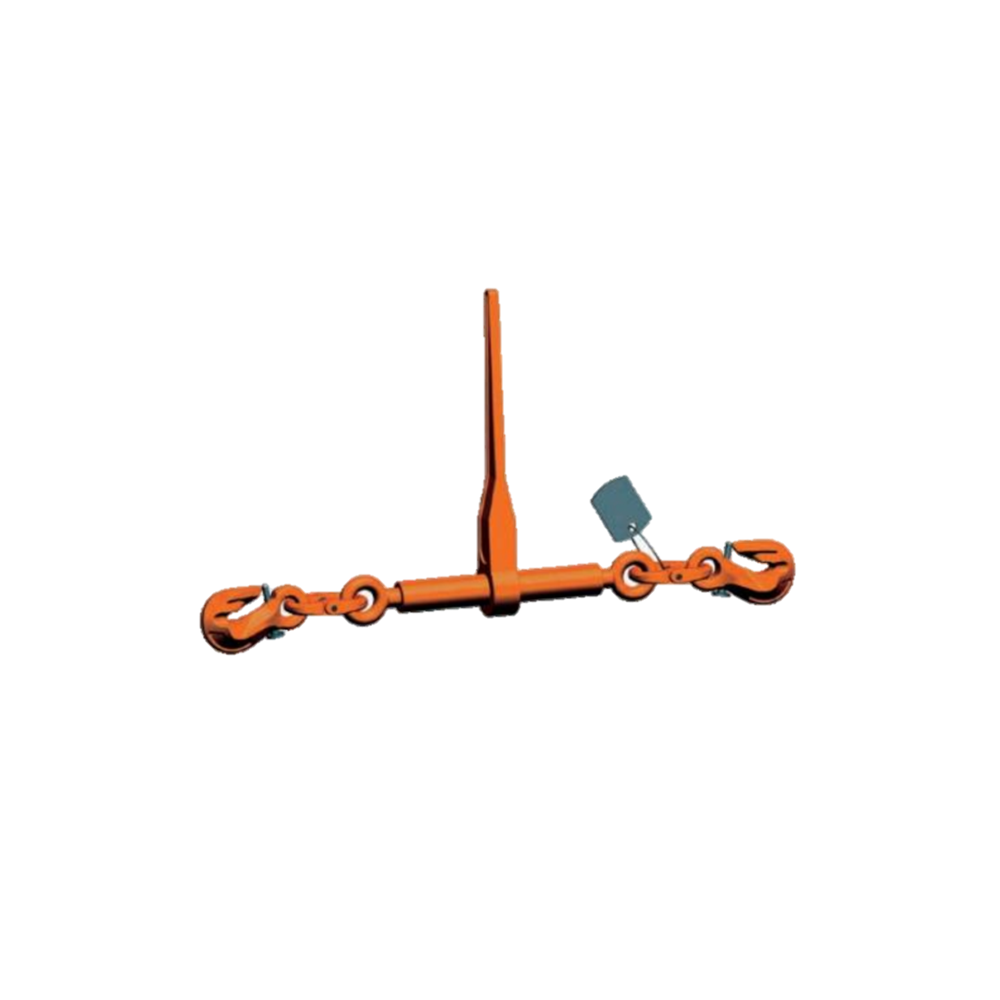

Odciąg łańcuchowy RSPSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG G10 · MOCOWANIE ŁADUNKÓW

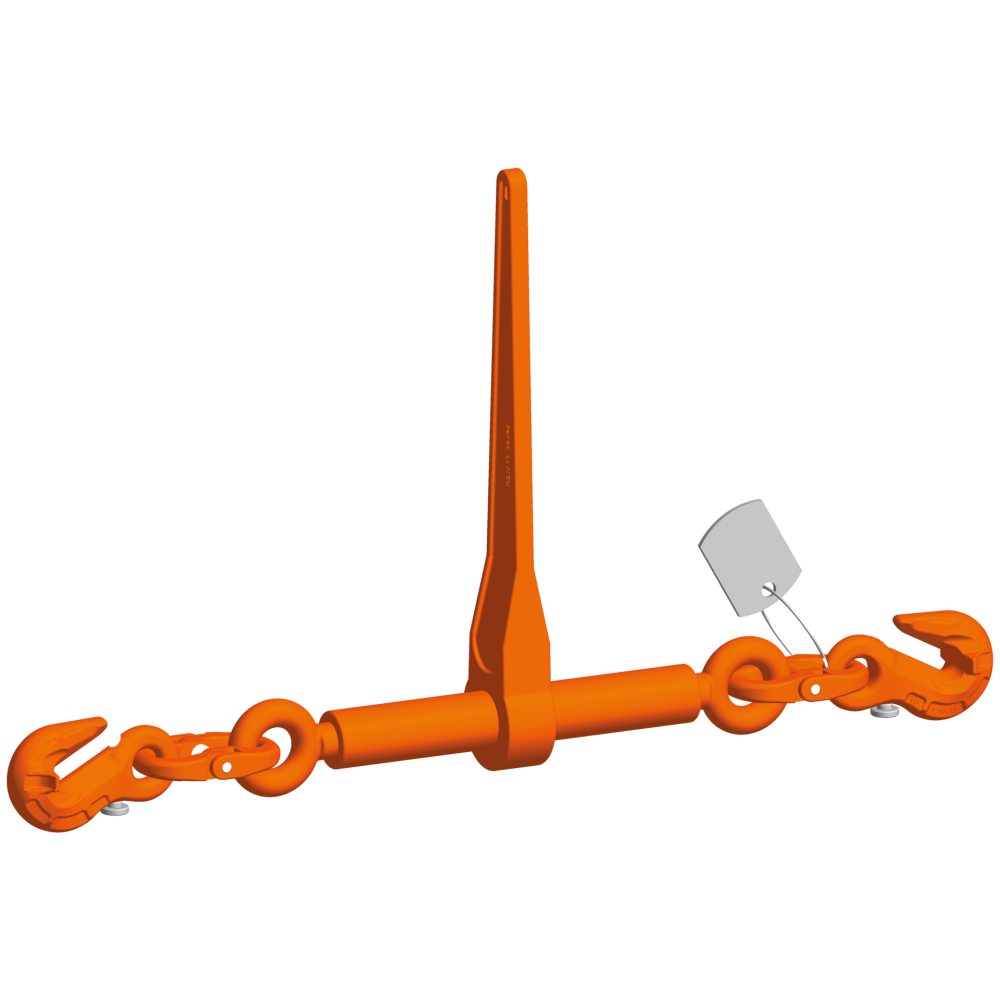

Napinacz zapadkowy pewag RSPSW z hakami skracającymi PSW do łańcuchowych układów mocowania ładunków. Dobór opiera się na LC, STF i zgodności łańcucha.
50–134 kNLC — zdolność mocowania3 wykonania w tabeli producenta
Potrzebujesz doboru napinacza RSPSW?
Podaj symbol napinacza, średnicę łańcucha, wymagane LC i STF oraz sposób mocowania ładunku. Dołącz zdjęcie istniejącego układu.
Zapytaj CECHO o RSPSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Napinacz pewag RSPSW — najważniejsze informacje
MOCOWANIEKlasa 10Napinacz zapadkowy
HAKISkracające PSWZ zabezpieczeniem
DOKUMENTACJAEN 12195-3Osprzęt do mocowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Regulacja napięcia łańcucha z hakami skracającymi.
RSPSW jest napinaczem do mocowania ładunku, wyposażonym w haki skracające PSW z zabezpieczeniami. Producent przewiduje montaż w odpowiednim układzie mocowania z łańcuchem ZKW.
LC określa zdolność mocowania, a STF — standardową siłę napięcia. Przy mocowaniu dociskowym dobór wymaga uwzględnienia STF oraz długości dźwigni.
Napinacz jest osprzętem do mocowania według EN 12195-3. Nie jest przeznaczony do podnoszenia ładunków.
DANE TECHNICZNE PEWAG

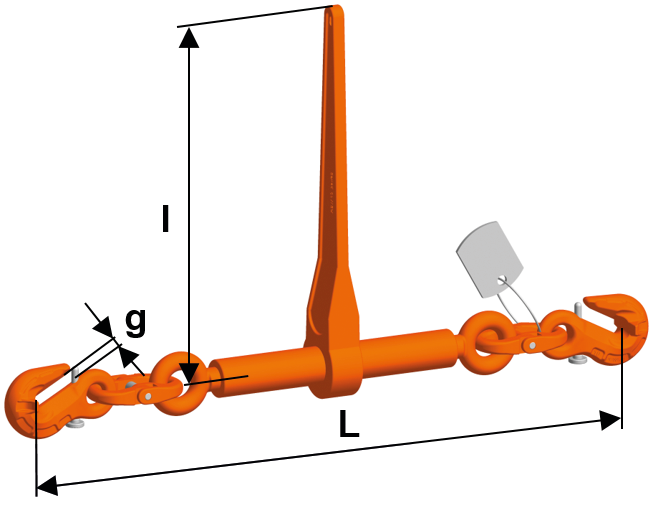

Rysunek wymiarowy i tabela RSPSW

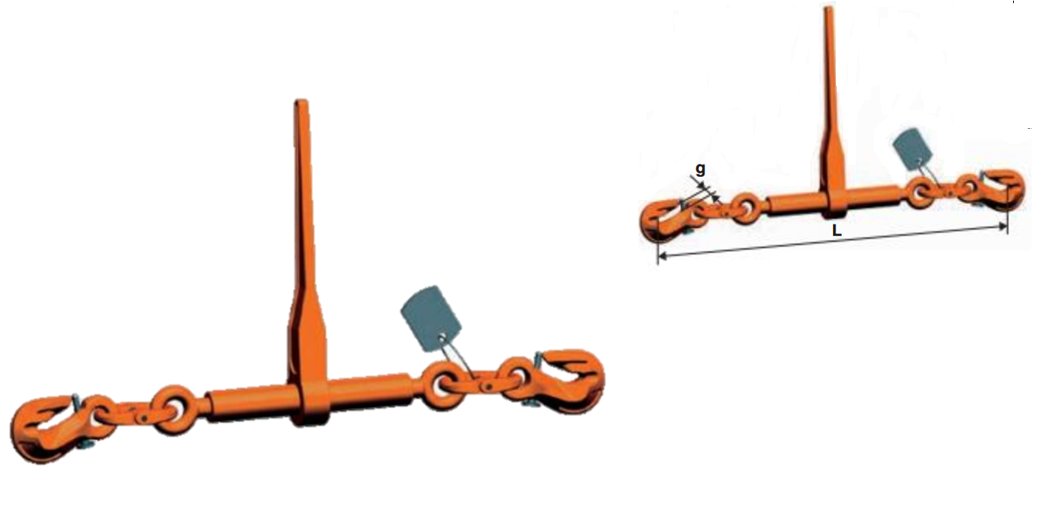

Trzy wykonania według bieżącej tabeli producenta: RSPSW 8, 10 i 13. Długości L mierzy się jak na rysunku, odpowiednio po zamknięciu i otwarciu napinacza.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Oznaczenie | LC [kN] | STF [daN] | L zamk. [mm] | L otw. [mm] | Skok [mm] | Dźwignia l [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| RSPSW 8 | Type A | 50 | 1900 | 609 | 754 | 145 | 237 | 9 | 4,4 |
| RSPSW 10 | Type B | 80 | 3000 | 663 | 808 | 145 | 355 | 12 | 6,3 |
| RSPSW 13 | Type C | 134 | 2500 | 954 | 1244 | 290 | 359 | 15 | 15 |
LC — zdolność mocowania w kN. STF — standardowa siła napięcia w daN. To parametry siły dla mocowania ładunków, a nie DOR podnoszenia. Wymiary w mm, masa w kg/szt. Źródło: karta producenta pewag RSPSW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz RSPSW do układu mocowania.
Dobór obejmuje oznaczenie elementu, warunki pracy i zgodność całego połączenia.
Wymiary połączenia
Potwierdź średnicę i klasę łańcucha, oznaczenia haków i parametry punktów mocowania. Sprawdź zakres regulacji i miejsce na pracę dźwignią.
Montaż i kontrola
Postępuj według instrukcji mocowania. Sprawdź stan mechanizmu zapadkowego, gwintów, haków i zabezpieczeń. Nie przedłużaj samodzielnie dźwigni.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta RSPSW udostępnia dokumentację doboru i użytkowania. Zastosowanie opisuje także katalog pewag winner G10 ↗. Korzystaj z instrukcji napinacza oraz kompletnego układu mocowania.
Instrukcję, oznaczenia i dokumentację kompletnego układu mocowania uzgodnij przy doborze.
Karta RSPSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroli wymagają mechanizm zapadkowy, gwinty, haki PSW, zabezpieczenia i połączenia. Wycofaj z użycia elementy z pęknięciami lub odkształceniami i zleć ocenę techniczną.
Zobacz zakres serwisu CECHO →PYTANIA O RSPSW
Co sprawdzić przed doborem?
Kto produkuje napinacz RSPSW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy RSPSW można używać do podnoszenia?
Nie. Producent przeznacza RSPSW do mocowania ładunków i wyklucza zastosowanie do podnoszenia.
Dlaczego LC jest w kN, a STF w daN?
Producent określa nimi dwie różne siły: zdolność mocowania i standardową siłę napięcia. Nie są to wartości udźwigu wyrażane w tonach.
Jakie informacje przesłać do wyceny?
Podaj symbol napinacza, średnicę łańcucha, wymagane LC i STF oraz sposób mocowania ładunku. Dołącz zdjęcie istniejącego układu.
