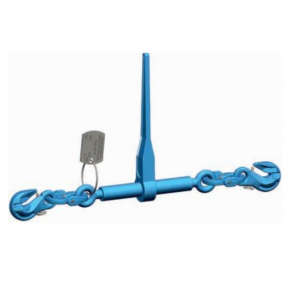

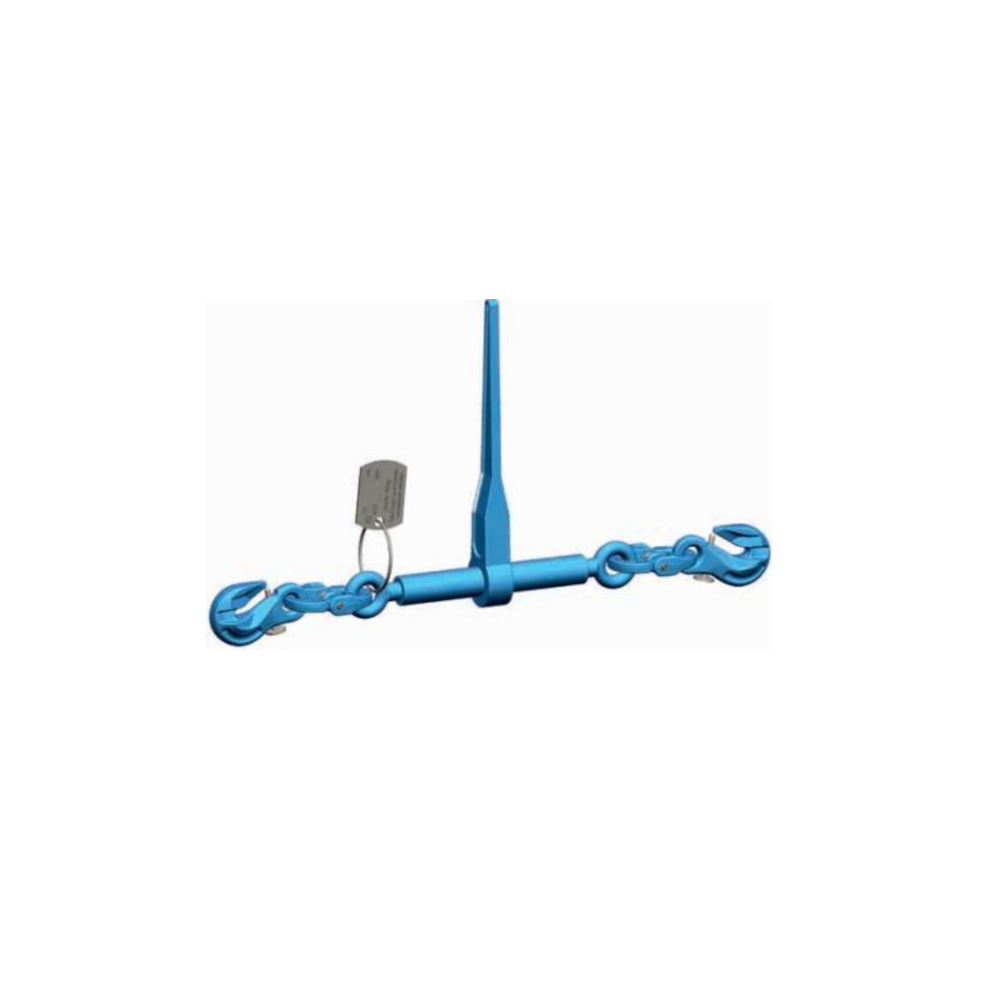

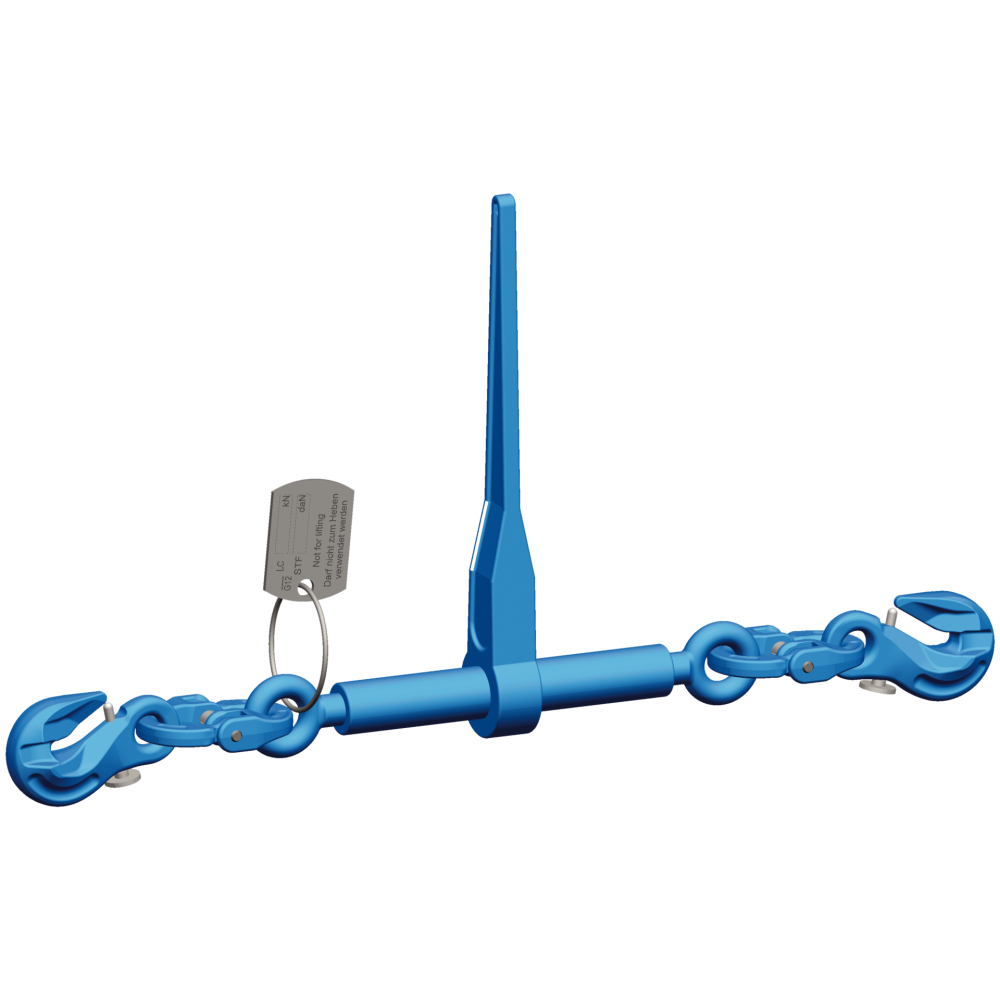

Napinacz RSPSWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · NAPINACZ KLASY 12
Napinacz pewag RSPSWP z hakami skracającymi do dwuczęściowych układów mocowania łańcuchowego. LC 47–160 kN oraz wartości STF dla każdego rozmiaru.
47–160 kNZdolność mocowania LC4 wykonania w tabeli producenta
Potrzebujesz doboru napinacza RSPSWP?
Podaj średnicę i klasę łańcucha, LC oraz dostępne miejsce pracy.
Zapytaj CECHO o RSPSWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Napinacz pewag RSPSWP — najważniejsze informacje
PEWAGKlasa 12Producent osprzętu
KONSTRUKCJAHaki skracająceZabezpieczenia łańcucha
DOKUMENTACJAEN 12195-3Dobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
MOCOWANIE ŁADUNKÓW W TRANSPORCIE
Napinanie i skracanie w jednym elemencie zestawu.
RSPSWP łączy mechanizm zapadkowy ze sztywną, nieskładaną dźwignią oraz hakami skracającymi wyposażonymi w zabezpieczenia. Jest przeznaczony do współpracy z układami łańcuchów mocujących, m.in. ZKWP.
Przełącznik umożliwia napinanie i luzowanie w obu kierunkach pracy mechanizmu. Do mocowania bezpośredniego wykorzystuje się parametr LC, a przy dociskaniu ładunku trzeba uwzględnić także STF i geometrię zestawu. Produkt nie jest przeznaczony do podnoszenia.
DANE TECHNICZNE PEWAG

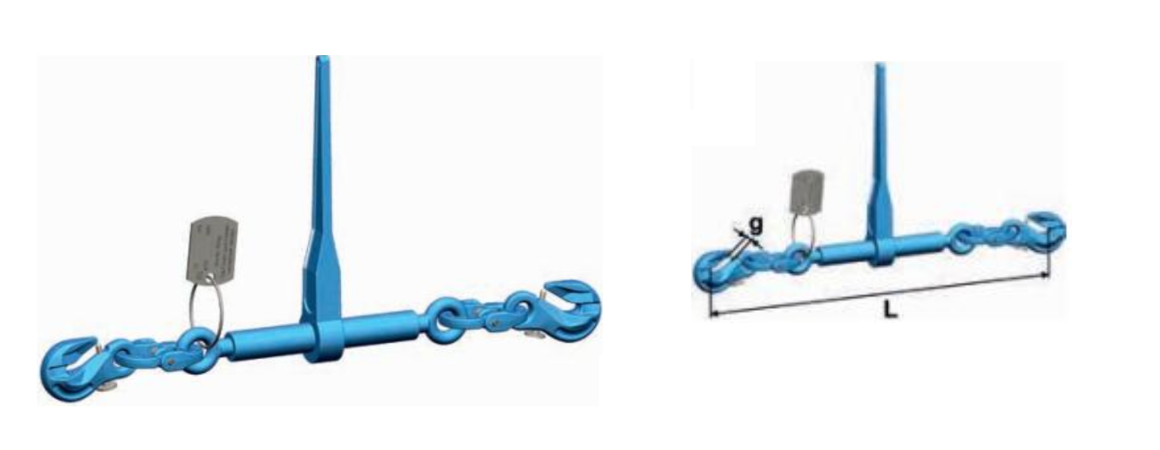

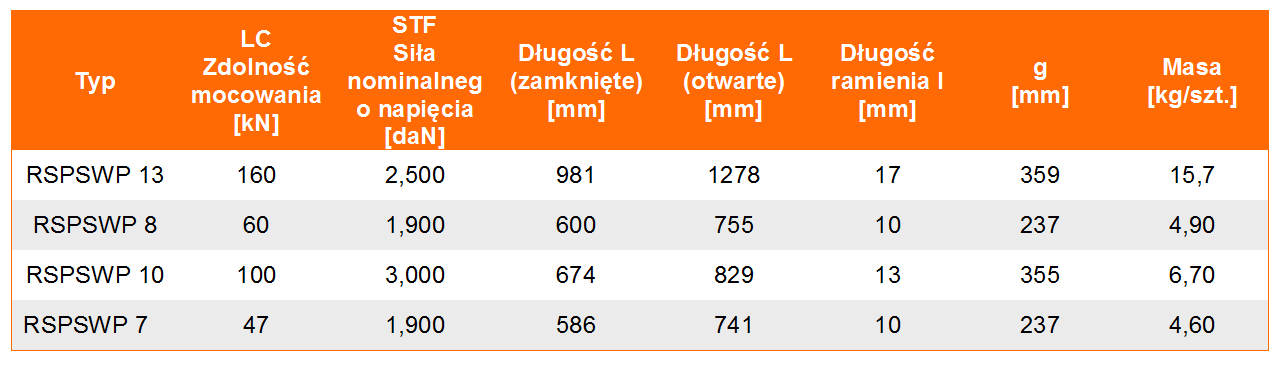

Rysunek wymiarowy i tabela RSPSWP
Aktualne wymiary RSPSWP według producenta: rozmiary 7, 8, 10 i 13. L oznacza długość napinacza w odpowiednim położeniu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | LC [kN] | STF [daN] | L zamk. [mm] | L otw. [mm] | Skok [mm] | l [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| RSPSWP 7 | 47 | 1900 | 618 | 760 | 142 | 237 | 10 | 4,6 |
| RSPSWP 8 | 60 | 1900 | 617 | 759 | 142 | 237 | 10 | 4,9 |
| RSPSWP 10 | 100 | 3000 | 697 | 837 | 140 | 355 | 13 | 6,7 |
| RSPSWP 13 | 160 | 2500 | 1009 | 1298 | 289 | 359 | 17 | 15,7 |
LC — zdolność mocowania [kN]; STF — standardowa siła napięcia [daN]. Wymiary w mm, masa w kg/szt. Napinacz do mocowania, nie do podnoszenia. Źródło: karta producenta pewag RSPSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór RSPSWP do zestawu mocującego
Do doboru potrzebne są parametry łańcucha i sposób mocowania ładunku. Sama masa ładunku nie wystarcza.
Zakres regulacji
Sprawdź skok, długość po zamknięciu i otwarciu oraz przestrzeń na ruch dźwigni. Zweryfikuj osadzenie łańcucha w hakach.
Kompletny układ mocujący
Uwzględnij sposób prowadzenia łańcuchów, kąty, punkty mocowania i warunki transportu. Parametry zestawu ogranicza najsłabszy element.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag dla układów mocujących określa obsługę napinacza i zabezpieczeń. RSPSWP jest opisany według EN 12195-3 z parametrami klasy 12.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta RSPSWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj gwinty, mechanizm napinania, zakończenia i czytelność oznakowania. Element z odkształceniem, pęknięciem lub niesprawnym mechanizmem wymaga wycofania z pracy i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O RSPSWP
Co sprawdzić przed doborem?
Kto produkuje napinacz RSPSWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy RSPSWP nadaje się do podnoszenia?
Nie. Producent przeznacza go do mocowania ładunków; oznaczenie na napinaczu również wyklucza podnoszenie.
Czy dźwignia się składa?
W modelu RSPSWP dźwignia jest sztywna i nieskładana. Uwzględnij potrzebne miejsce na jej pracę.
Jakie informacje przesłać do wyceny?
Podaj model napinacza, średnicę i klasę łańcucha, wymagane LC, sposób mocowania oraz liczbę sztuk.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz napinacz RSPSWP z CECHO.
Podaj parametry łańcucha i sposób mocowania. Pomożemy dobrać RSPSWP wraz z odpowiednim zakresem napięcia.
Wyślij zapytanie o RSPSWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
