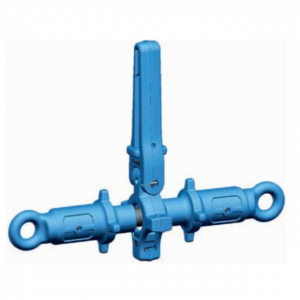

Napinacz RSKWP
Producent: pewagDystrybucja i dobór: CECHO

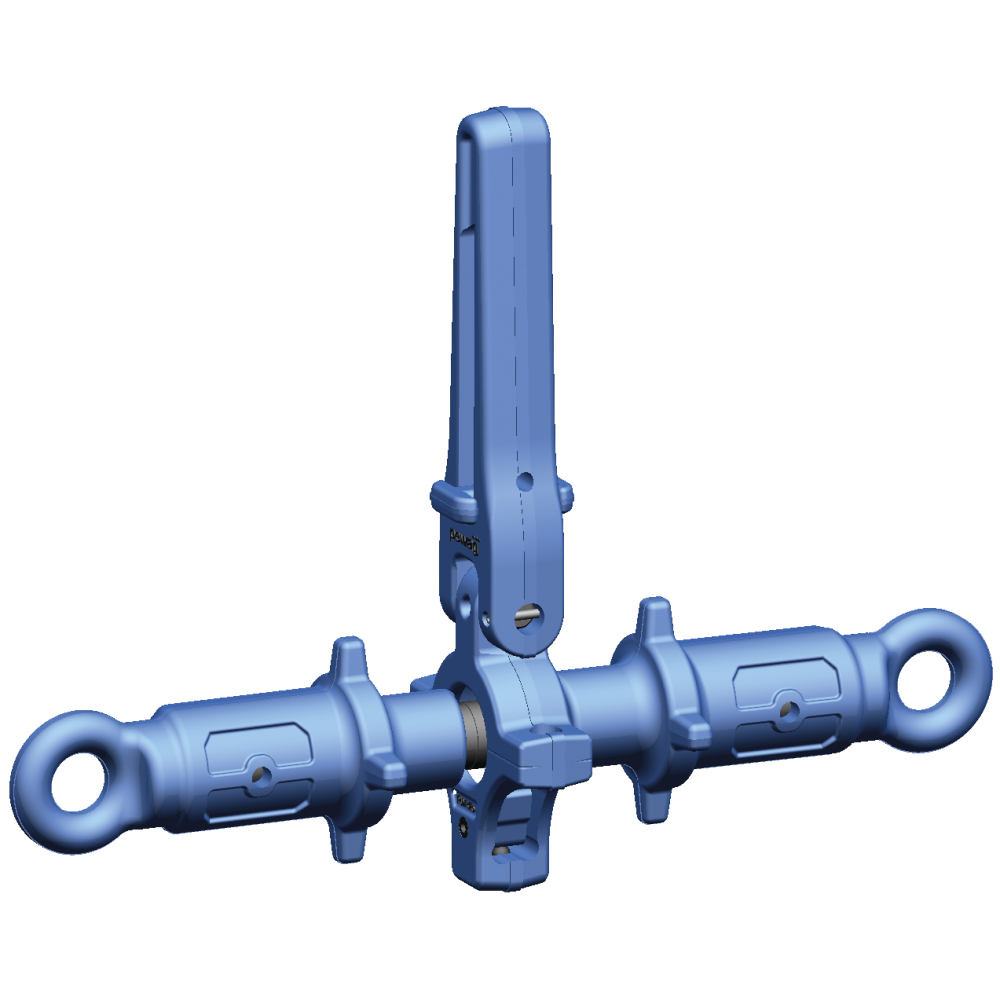

PEWAG WINNER PRO · NAPINACZ ZE SKŁADANĄ DŹWIGNIĄ
Napinacz pewag RSKWP ze składaną dźwignią i długim zakresem regulacji. LC 60–160 kN dla mocowania, połączenie z osprzętem systemu Connex CWP.
60–160 kNZdolność mocowania LC3 wykonania w tabeli producenta
Potrzebujesz doboru napinacza RSKWP?
Podaj średnicę i klasę łańcucha, LC oraz dostępne miejsce pracy.
Zapytaj CECHO o RSKWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Napinacz pewag RSKWP — najważniejsze informacje
PEWAGKlasa 12Producent osprzętu
KONSTRUKCJASkładana dźwigniaBlokowanie położenia
DOKUMENTACJAEN 12195-3Dobór do konkretnego zastosowania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
MOCOWANIE ŁADUNKÓW W TRANSPORCIE
Składana dźwignia z zabezpieczeniem położenia.
Dźwignia RSKWP może być składana o 90° w obu kierunkach. Mechanizm zabezpiecza ją przed niezamierzonym złożeniem lub rozłożeniem; dodatkowa kłódka może ograniczyć nieuprawnione luzowanie zestawu.
Napinacz współpracuje z łańcuchem i osprzętem przez łączniki CWP. Pewag dopuszcza także rozmiary 7/8, 10 i 13 jako elementy skracające w podnoszeniu, badane według EN 1677-1. Takie użycie wymaga odrębnego potwierdzenia DOR i konfiguracji; poniższa tabela zawiera parametry mocowania.
DANE TECHNICZNE PEWAG

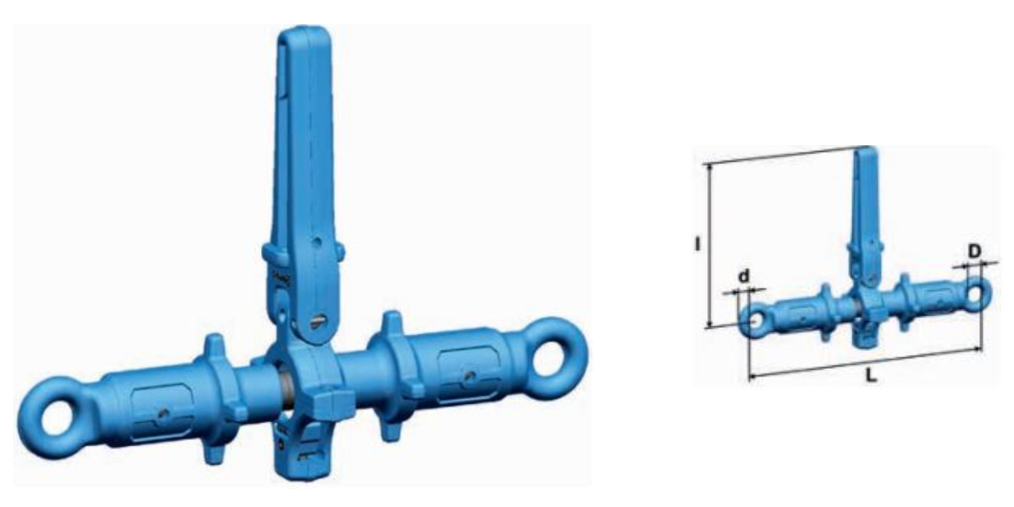

Rysunek wymiarowy i tabela RSKWP
Aktualne parametry mocowania dla RSKWP 7/8, 10 i 13. Producent nie podaje mas w tej tabeli — pozostawiono kreski.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | LC [kN] | STF [daN] | L zamk. [mm] | L otw. [mm] | Skok [mm] | l [mm] | D [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| RSKWP 7/8 | 60 | 2200 | 360 | 536 | 176 | 237 | 23 | 16 | — |
| RSKWP 10 | 100 | 2500 | 360 | 536 | 176 | 360 | 23 | 16 | — |
| RSKWP 13 | 160 | 3000 | 569 | 894 | 325 | 411 | 35 | 23 | — |
LC — zdolność mocowania [kN]; STF — standardowa siła napięcia [daN]. Wymiary w mm. Kreska w kolumnie masy oznacza brak wartości na aktualnej karcie producenta. Tabela nie podaje DOR do podnoszenia. Źródło: karta producenta pewag RSKWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór RSKWP do warunków pracy
Do doboru potrzebne są parametry łańcucha i sposób mocowania ładunku. Sama masa ładunku nie wystarcza.
Zakres regulacji
Porównaj skok 176 lub 325 mm i długości L. Uwzględnij ruch dźwigni, jej składanie i dostęp do zabezpieczeń.
Kompletny układ mocujący
Uwzględnij sposób prowadzenia łańcuchów, kąty, punkty mocowania i warunki transportu. Parametry zestawu ogranicza najsłabszy element.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Dla mocowania stosuj instrukcję systemu pewag winner pro i parametry EN 12195-3. Przy zastosowaniu do podnoszenia konieczna jest dokumentacja i DOR właściwe dla tego wykonania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta RSKWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj gwinty, mechanizm napinania, zakończenia i czytelność oznakowania. Element z odkształceniem, pęknięciem lub niesprawnym mechanizmem wymaga wycofania z pracy i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O RSKWP
Co sprawdzić przed doborem?
Kto produkuje napinacz RSKWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Co daje składana dźwignia?
Ogranicza wystawanie dźwigni i umożliwia zabezpieczenie jej położenia. Mechanizm posiada ochronę przed niezamierzonym składaniem.
Czy RSKWP może pracować przy podnoszeniu?
Pewag dopuszcza wybrane rozmiary 7/8, 10 i 13. Konieczne jest potwierdzenie DOR oraz konfiguracji do tego zastosowania; nie wolno używać w tym celu wartości LC.
Jakie informacje przesłać do wyceny?
Podaj model napinacza, średnicę i klasę łańcucha, wymagane LC, sposób mocowania oraz liczbę sztuk.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz napinacz RSKWP z CECHO.
Podaj zastosowanie, wymagane parametry i układ połączeń. CECHO pomoże zweryfikować wariant RSKWP.
Wyślij zapytanie o RSKWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
