Łańcuch zawiesiowy WINPRO
Producent: pewagDystrybucja i dobór: CECHO

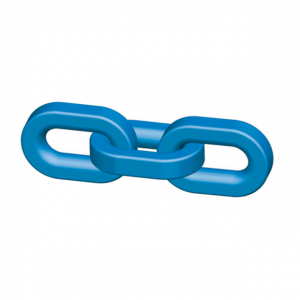

PEWAG WINNER PRO · ŁAŃCUCH PROFILOWANY G12
Profilowany łańcuch zawiesiowy pewag WINPRO klasy 12. Poniżej przedstawiamy pięć średnic wykonania FLEX 300 z DOR od 2,36 do 12,5 t.
2,36–12,5 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru łańcucha WINPRO?
Podaj wymaganą nośność, średnicę lub oznaczenie WINPRO, długość cięgna, kąty, temperaturę i sposób zakończenia zawiesia.
Zapytaj CECHO o WINPRO →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch pewag WINPRO — najważniejsze informacje
PEWAG WINNER PROKlasa 12Ogniwa profilowane
ZAKRES7–16 mm5 średnic FLEX 300
TEMPERATURAFLEX 300Powyżej 200°C redukcja
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Profilowane ogniwa i osprzęt systemu G12.
WINPRO wykorzystuje profilowane ogniwa do budowy zawiesi klasy 12. Odpowiedni dobór średnicy pozwala uzyskać wymagane DOR wraz ze zgodnymi komponentami systemu pewag winner pro.

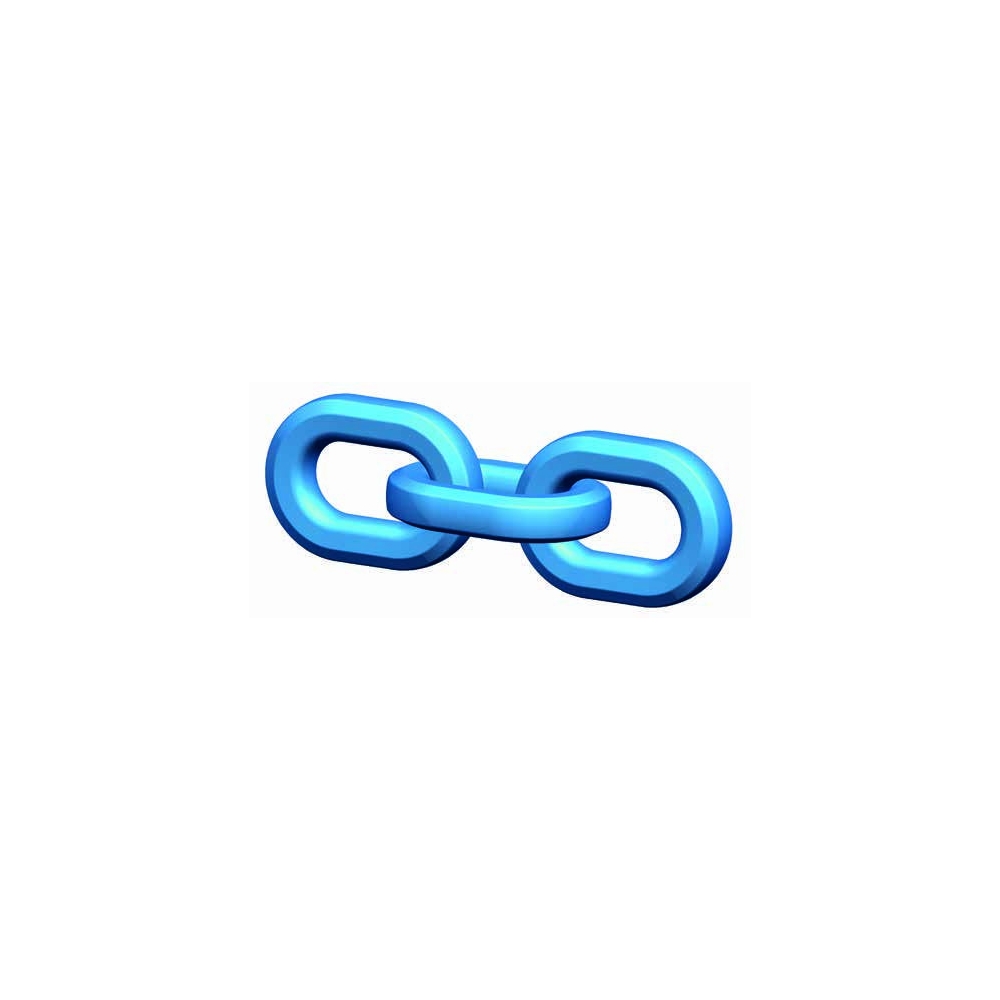

Tabela dotyczy WINPRO FLEX 300. Producent przedstawia wykończenie PC/B w kolorze niebieskim oraz PCP. Zdjęcie pochodzi z katalogu pewag i pokazuje wykonanie PC/B.
WINPRO FLEX 200 jest odrębnym wykonaniem temperaturowym. Odczytaj pełne oznaczenie łańcucha i nie przypisuj mu automatycznie zakresu temperatur FLEX 300.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

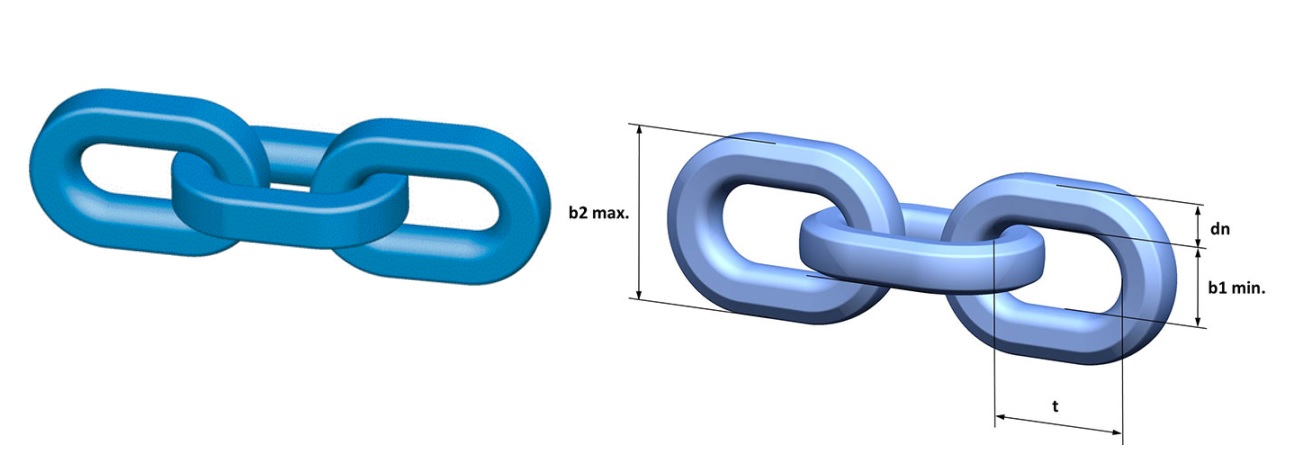

Rysunek wymiarowy i tabela WINPRO
Wartości dla FLEX 300 z instrukcji komponentów pewag G12. DOR dotyczy pojedynczego łańcucha w warunkach podstawowych; gotowe zawiesie wymaga doboru całego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

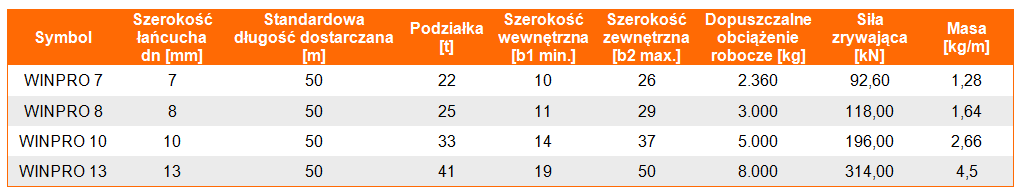

| Typ | dn [mm] | DOR [t] | t [mm] | b1 min. [mm] | b2 max. [mm] | Siła zrywająca [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|
| WINPRO 7 FLEX 300 | 7 | 2,36 | 22 | 10,0 | 26 | 92,6 | 1,4 |
| WINPRO 8 FLEX 300 | 8 | 3 | 25 | 11,2 | 29 | 118 | 1,6 |
| WINPRO 10 FLEX 300 | 10 | 5 | 33 | 14,2 | 37 | 196 | 2,7 |
| WINPRO 13 FLEX 300 | 13 | 8 | 41 | 18,6 | 50 | 314 | 4,8 |
| WINPRO 16 FLEX 300 | 16 | 12,5 | 51 | 22,8 | 60 | 491 | 7,2 |
DOR w tonach, wymiary w mm, masa łańcucha w kg/m. Siła zrywająca w kN nie jest obciążeniem roboczym. Redukcje wynikające z temperatury, sposobu użycia i innych ograniczeń należy stosować zgodnie z instrukcją. Źródło: karta producenta pewag WINPRO ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz WINPRO i pełną konfigurację zawiesia.
Dobór obejmuje oznaczenie elementu, warunki pracy i zgodność całego połączenia.
Wymiary połączenia
Określ długość roboczą cięgna, sposób skracania i zakończenia. Potwierdź wersję FLEX oraz powłokę powierzchni.
Montaż i kontrola
Oceń temperaturę i środowisko pracy. Skontroluj oznaczenia, zużycie i geometrię ogniw; nie łącz przypadkowych komponentów różnych systemów.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Podstawą doboru i użytkowania jest instrukcja komponentów pewag G12 ↗. Informacje i zdjęcia przedstawia również katalog pewag winner pro udostępniony przez pewag UK.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WINPRO i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Skontroluj oznaczenia, zużycie, korozję i odkształcenia. W razie wątpliwości przekaż element do oceny. CECHO pomaga w identyfikacji wykonania i doborze części.
Zobacz zakres serwisu CECHO →PYTANIA O WINPRO
Co sprawdzić przed doborem?
Kto produkuje łańcuch WINPRO?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy FLEX 200 i FLEX 300 mają te same temperatury pracy?
Nie. FLEX 200 pracuje od −40 do +200°C. FLEX 300 obejmuje od −60 do +300°C, przy czym powyżej +200°C DOR należy pomnożyć przez 0,6. Pozostałe ograniczenia instrukcji nadal obowiązują.
Czy DOR łańcucha to DOR gotowego zawiesia?
Nie zawsze. Nośność zawiesia zależy m.in. od liczby cięgien, kątów pracy, sposobu zaczepienia i parametrów wszystkich komponentów.
Jakie informacje przesłać do wyceny?
Podaj wymaganą nośność, średnicę lub oznaczenie WINPRO, długość cięgna, kąty, temperaturę i sposób zakończenia zawiesia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łańcuch WINPRO z CECHO.
Podaj wymaganą nośność, średnicę lub oznaczenie WINPRO, długość cięgna, kąty, temperaturę i sposób zakończenia zawiesia.
Wyślij zapytanie o WINPRO →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
