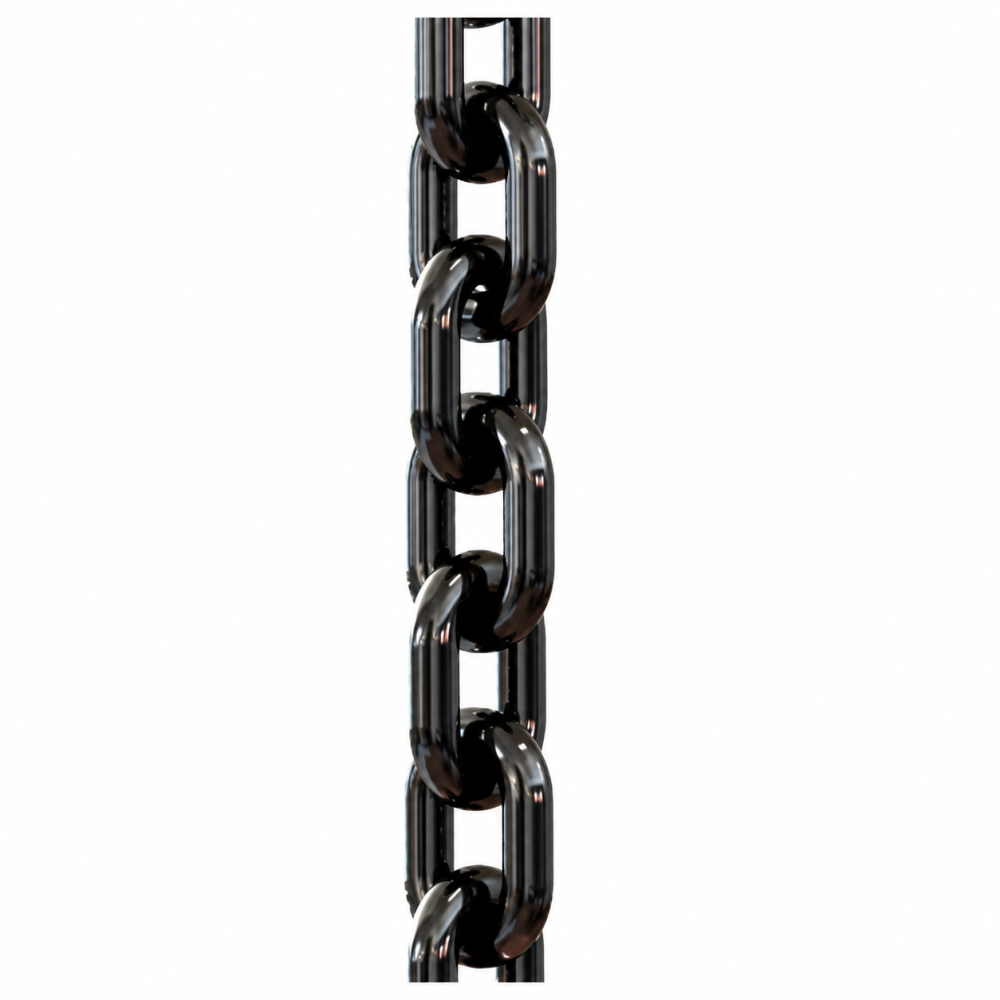

Łańcuch zawiesiowy klasa 8
CECHO · OSPRZĘT DO ZAWIESI
ŁAŃCUCH ZAWIESIOWY · KLASA 8
Łańcuch zawiesiowy klasy 8 według danych EN 818-2. Pięć średnic 6–16 mm, DOR 1,12–8 t oraz tabela podziałki, szerokości ogniw i masy jednego metra.
1,12–8 tDopuszczalne obciążenie robocze5 wykonań w tabeli doboru
Potrzebujesz doboru łańcucha klasy 8?
Podaj klasę 8, średnicę, DOR gotowego zawiesia, liczbę cięgien, długość roboczą i kąty pracy. Dołącz zdjęcia oznaczeń używanego osprzętu.
Zapytaj CECHO o łańcuch klasy 8 →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch klasy 8 — najważniejsze informacje
KLASA 8Łańcuch zawiesiowyŚrednice 6–16 mm
DOR W TABELI1,12–8 tPięć średnic
DANE KATALOGOWEEN 818-2Łańcuch do zawiesi
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Łańcuch dopasowany do średnicy i klasy osprzętu.
Łańcuch klasy 8 stanowi cięgno odpowiednio skompletowanego zawiesia łańcuchowego. Średnica D, podziałka T i szerokości ogniwa muszą odpowiadać współpracującym elementom.
Tabela przedstawia parametry łańcucha dla pięciu średnic. DOR gotowego zawiesia zależy także od liczby cięgien, kątów pracy, sposobu użycia i pozostałego osprzętu.
Masa w ostatniej kolumnie dotyczy jednego metra łańcucha. Do określenia masy całego zawiesia trzeba dodatkowo uwzględnić długości cięgien i akcesoria.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

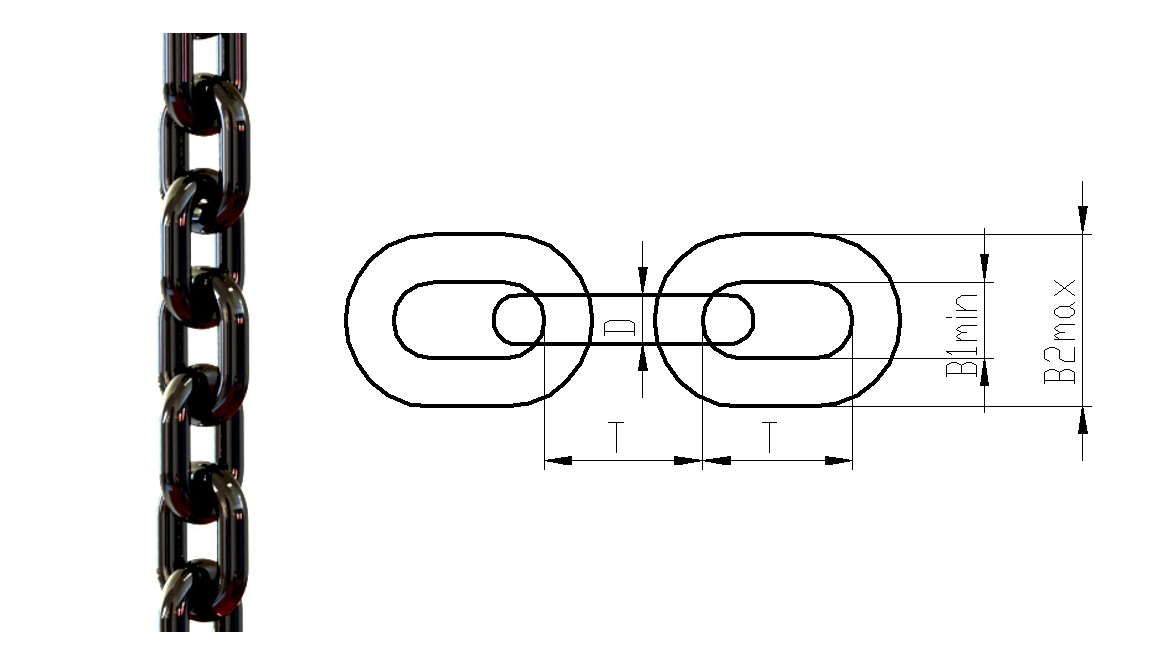

Rysunek i tabela łańcucha klasy 8
Średnice 6, 8, 10, 13 i 16 mm. DOR 1,12–8 t; masa dotyczy jednego metra łańcucha.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

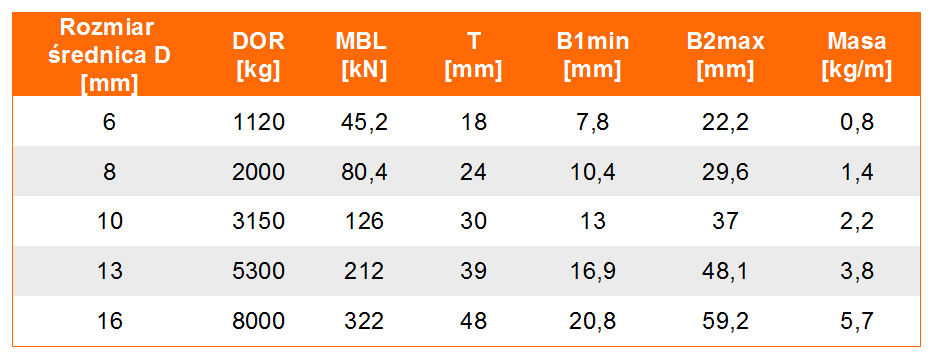

| Klasa / średnica D [mm] | DOR [t] | MBL [kN] | T [mm] | B1 min [mm] | B2 max [mm] | Masa [kg/m] |
|---|---|---|---|---|---|---|
| klasa 8 — 6 | 1,12 | 45,2 | 18 | 7,8 | 22,2 | 0,8 |
| klasa 8 — 8 | 2 | 80,4 | 24 | 10,4 | 29,6 | 1,4 |
| klasa 8 — 10 | 3,15 | 126 | 30 | 13 | 37 | 2,2 |
| klasa 8 — 13 | 5,3 | 212 | 39 | 16,9 | 48,1 | 3,8 |
| klasa 8 — 16 | 8 | 322 | 48 | 20,8 | 59,2 | 5,7 |
DOR w tonach, MBL w kN, wymiary w mm. Masa dotyczy jednego metra łańcucha [kg/m]. DOR całego zawiesia wymaga ustalenia dla konfiguracji. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch do kompletnego zawiesia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Łańcuch i osprzęt
Potwierdź średnicę, klasę, podziałkę i zgodność każdego elementu. Przy wymianie dołącz oznaczenia łańcucha, haków i ogniw.
Długość i kontrola
Podaj wymaganą długość roboczą kompletnego zawiesia i sposób jej pomiaru. Skontroluj zużycie, odkształcenia i wydłużenie ogniw.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe łańcucha wskazują EN 818-2. Dokumentację i instrukcję kompletnego zawiesia dobiera się do rzeczywistej konfiguracji i oznaczeń jego elementów.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ogniwa, ślady zużycia, pęknięcia, odkształcenia, korozję i wydłużenie. Uszkodzonego łańcucha nie naprawiaj przez samodzielne spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O ŁAŃCUCH KLASY 8
Co sprawdzić przed doborem?
Czy masa w tabeli dotyczy całego zawiesia?
Nie. Jest podana w kg/m dla samego łańcucha. Masa gotowego zawiesia obejmuje również osprzęt.
Czy DOR łańcucha jest DOR zawiesia wielocięgnowego?
Nośność zawiesia należy ustalić osobno, uwzględniając liczbę cięgien, kąty i wszystkie elementy.
Co oznaczają T, B1 i B2?
T to podziałka ogniwa, B1 min i B2 max to minimalna oraz maksymalna szerokość oznaczona na rysunku.
Jakie informacje przesłać do wyceny?
Podaj klasę 8, średnicę, DOR gotowego zawiesia, liczbę cięgien, długość roboczą i kąty pracy. Dołącz zdjęcia oznaczeń używanego osprzętu.
