Łańcuch WIN 200
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ŁAŃCUCH ZAWIESIOWY G10
Łańcuch zawiesiowy pewag WIN 200 klasy 10 do budowy zawiesi łańcuchowych. Dobór obejmuje średnicę, DOR, długość cięgna i właściwy osprzęt systemowy.
1–40 tDopuszczalne obciążenie robocze12 wykonań w tabeli producenta

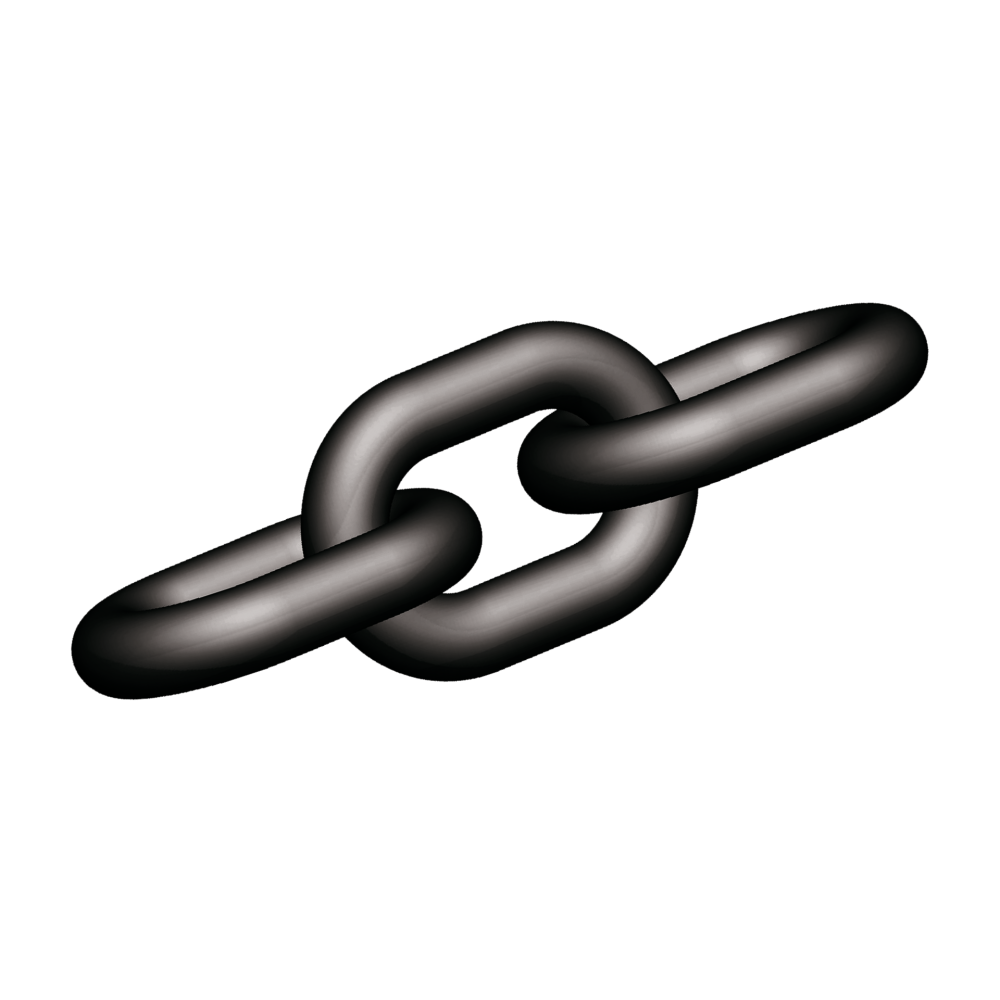

Zdjęcie producenta przedstawia przykładowe wykończenie PCP.
Potrzebujesz doboru łańcucha WIN 200?
Podaj średnicę lub wymagane DOR, długość, liczbę cięgien, kąty pracy i wykończenie łańcucha.
Zapytaj CECHO o WIN 200 →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch pewag WIN 200 — najważniejsze informacje
PEWAG WINNERKlasa 10Łańcuch z pręta okrągłego
ZAKRES5–32 mm12 średnic w tabeli
TEMPERATURA−40 do +200°CWedług wykonania WIN 200
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Okrągłe ogniwa do układów podnoszenia G10.
WIN 200 jest łańcuchem z pręta okrągłego, wykonanym według EN 818-2 ze zmienionymi parametrami mechanicznymi odpowiadającymi klasie 10. Producent podaje zakres temperatury pracy od −40 do +200°C.
Tabela obejmuje wykonanie LAC. Wykończenie powierzchni i długość dostawy trzeba wskazać przy zamówieniu; producent prezentuje również wersję PCP. Zdjęcie przedstawia przykładowe wykonanie PCP.
DOR podane dla łańcucha nie jest automatycznie DOR zawiesia wielocięgnowego. O nośności gotowego układu decydują jego konfiguracja, kąty pracy i wszystkie elementy.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

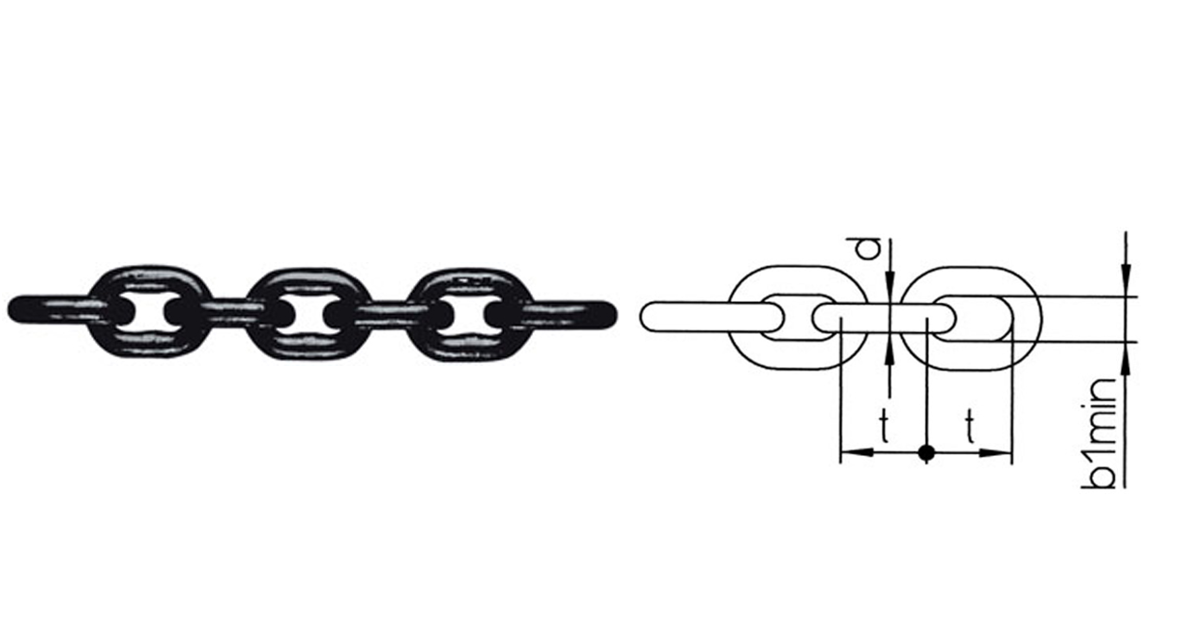

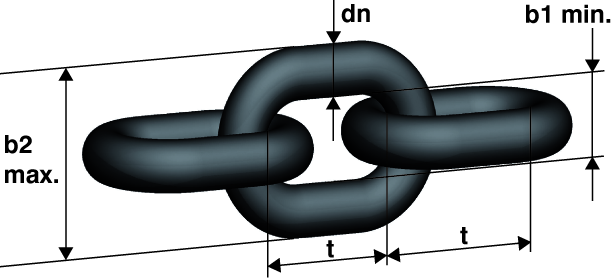

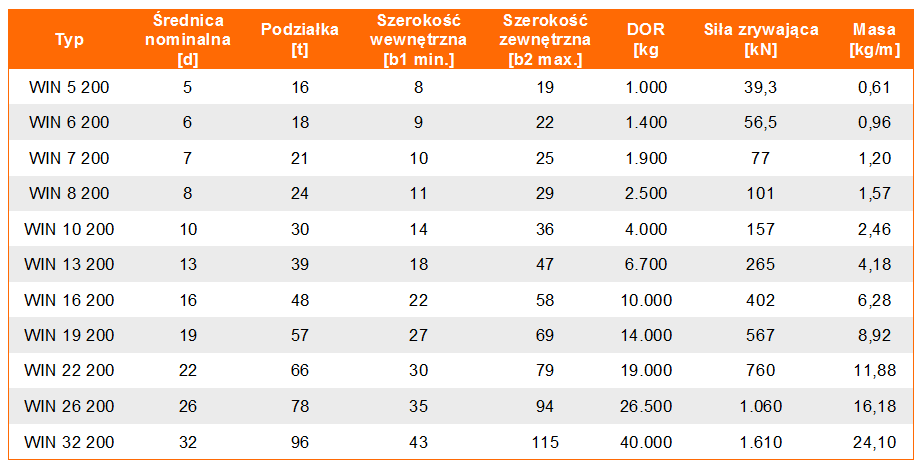

Rysunek wymiarowy i tabela WIN 200
Dwanaście średnic serii WIN 200 LAC. Dane z pozycji metrowych LFM producenta; wymiary i masy dotyczą tej serii wykończenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | dn [mm] | DOR [t] | t [mm] | b1 min. [mm] | b2 max. [mm] | Siła zrywająca [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|
| WIN 5 200 | 5 | 1 | 16 | 7,5 | 18,5 | 39,3 | 0,61 |
| WIN 6 200 | 6 | 1,4 | 18 | 8,7 | 21,6 | 56,5 | 0,85 |
| WIN 7 200 | 7 | 1,9 | 21 | 9,5 | 25,2 | 77 | 1,13 |
| WIN 8 200 | 8 | 2,5 | 24 | 10,9 | 28,8 | 101 | 1,46 |
| WIN 10 200 | 10 | 4 | 30 | 13,5 | 37 | 157 | 2,31 |
| WIN 13 200 | 13 | 6,7 | 39 | 17,5 | 46,8 | 265 | 3,84 |
| WIN 16 200 | 16 | 10 | 48 | 21,5 | 57,6 | 402 | 5,88 |
| WIN 19 200 | 19 | 14 | 57 | 26,6 | 69,4 | 567 | 8,9 |
| WIN 20 200 | 20 | 16 | 62 | 26 | 70,5 | 628 | 8,9 |
| WIN 22 200 | 22 | 19 | 66 | 29,5 | 79,2 | 760 | 11,8 |
| WIN 26 200 | 26 | 26,5 | 78 | 35 | 94 | 1060 | 16,3 |
| WIN 32 200 | 32 | 40 | 96 | 43,2 | 115 | 1610 | 24,3 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Wymiary w mm, masa łańcucha w kg/m, siła zrywająca w kN. Siła zrywająca nie jest obciążeniem roboczym. Źródło: karta producenta pewag WIN 200 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz średnicę i długość WIN 200.
Dobór obejmuje oznaczenie elementu, warunki pracy i zgodność całego połączenia.
Wymiary połączenia
Określ długość roboczą L gotowego cięgna i wykończenie powierzchni. Długość łańcucha luzem nie uwzględnia wymiarów haków oraz ogniw.
Montaż i kontrola
Sprawdź zgodność oznaczeń i instrukcję zawiesia. Łańcuch powinien pracować bez skręcenia; zużycie, pęknięcia i odkształcenia wymagają oceny.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta WIN 200 udostępnia parametry i dokumentację producenta. Przy budowie i użytkowaniu należy stosować instrukcję pewag dla łańcuchów zawiesiowych oraz właściwego osprzętu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WIN 200 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Skontroluj oznaczenia, zużycie, korozję i odkształcenia. W razie wątpliwości przekaż element do oceny. CECHO pomaga w identyfikacji wykonania i doborze części.
Zobacz zakres serwisu CECHO →PYTANIA O WIN 200
Co sprawdzić przed doborem?
Kto produkuje łańcuch WIN 200?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy zakres 1–40 t dotyczy każdego zawiesia?
Nie. To zakres DOR poszczególnych średnic łańcucha. DOR kompletnego zawiesia zależy także od liczby cięgien, kątów i zastosowanych elementów.
Czy tabela obejmuje wszystkie wykończenia?
Tabela dotyczy serii LAC. Wykonanie PCP oraz inne warunki dostawy należy potwierdzić przy doborze.
Jakie informacje przesłać do wyceny?
Podaj średnicę lub wymagane DOR, długość, liczbę cięgien, kąty pracy i wykończenie łańcucha.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łańcuch WIN 200 z CECHO.
Podaj średnicę lub wymagane DOR, długość, liczbę cięgien, kąty pracy i wykończenie łańcucha.
Wyślij zapytanie o WIN 200 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
