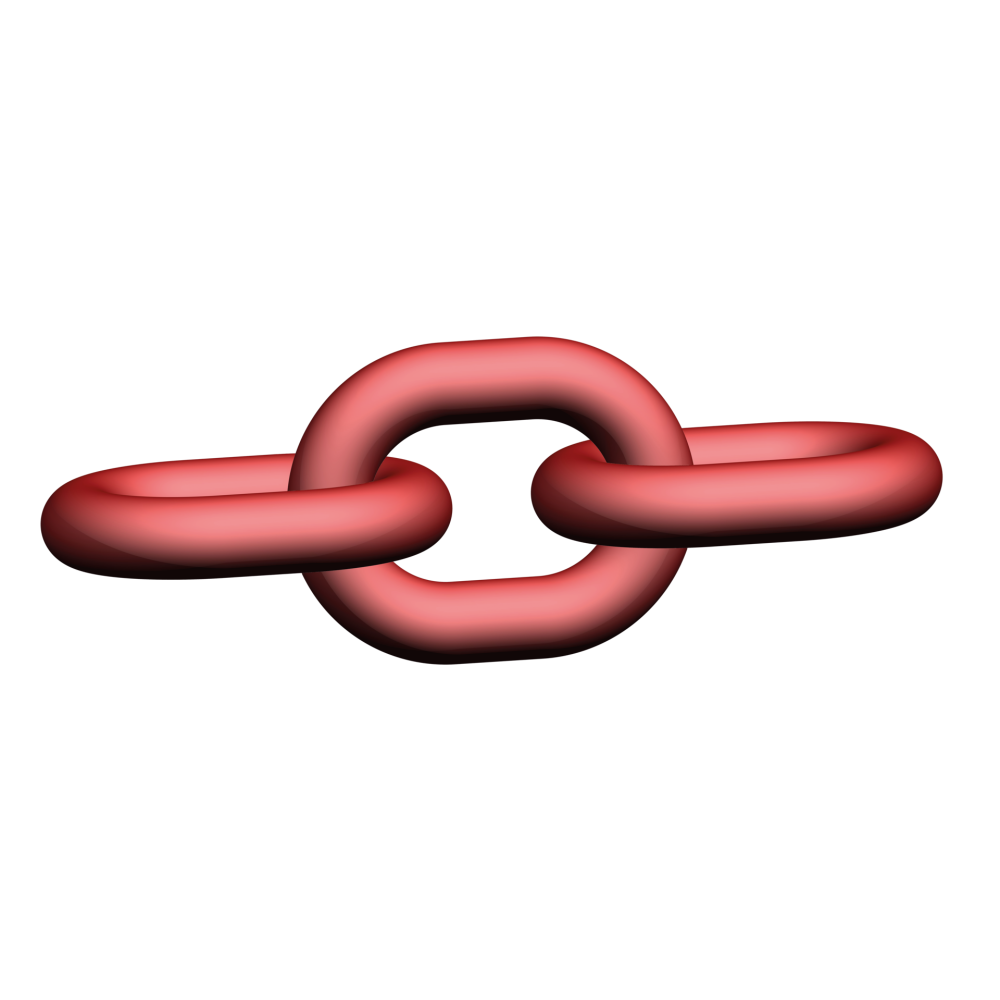

Łańcuch offshore pewag OFFSH Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Łańcuch pewag OFFSH klasy 8 do wykonywania spawanych zawiesi kontenerowych offshore. Sześć średnic 13–32 mm, DOR pojedynczego cięgna 5,3–31,5 t.
5,3–31,5 tDOR elementu · dobór offshore osobno6 wykonań w tabeli producenta
Potrzebujesz doboru łańcucha OFFSH?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o OFFSH →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch offshore pewag OFFSH — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Dedykowane wykonanie
DOR ELEMENTU5,3–31,5 tDobór układu osobno
DOKUMENTACJAWłaściwe wykonanieOznakowanie i świadectwa
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Łańcuch do układów podnoszenia w środowisku morskim.
OFFSH służy do budowy układów podnoszenia kontenerów offshore. Specjalna obróbka cieplna zwiększa udarność; producent przewiduje badania pęknięć i udarności oraz próbę obciążeniową podczas produkcji.
Katalog wskazuje współczynnik bezpieczeństwa 4:1 oraz wykonanie według DNV 2.7-1, EN 818-2 i EN 12079-2. Parametry łańcucha nie zastępują dokumentacji i nośności kompletnego układu.
Łańcuch dobiera się z właściwymi ogniwami i elementami offshore. Długość dostawy oraz długość roboczą końcowego układu określa się osobno.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

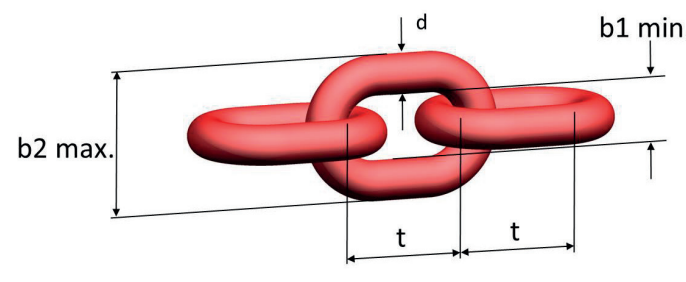

Rysunek wymiarowy i tabela OFFSH
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Siła zrywająca [kN] | d [mm] | Podziałka t [mm] | b1 min. [mm] | b2 maks. [mm] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|
| OFFSH 13 | 5,3 | 212 | 13 | 39 | 18 | 47 | 4,2 |
| OFFSH 16 | 8 | 322 | 16 | 48 | 22 | 58 | 5,9 |
| OFFSH 19 | 11,2 | 454 | 19 | 57 | 27 | 69 | 8,4 |
| OFFSH 22 | 15 | 608 | 22 | 66 | 30 | 79 | 11,2 |
| OFFSH 26 | 21,2 | 849 | 26 | 78 | 35 | 94 | 15,5 |
| OFFSH 32 | 31,5 | 1290 | 32 | 96 | 43 | 115 | 24,1 |
DOR pojedynczego cięgna w tonach. Wymiary w mm, masa w kg/m, siła zrywająca w kN. DOR OFFSH 13 uzupełniono z katalogu pewag. WLL Standard EN określa nośność elementu. Nie jest maksymalną masą kontenera offshore. Dobór kompletnego układu wymaga uwzględnienia jego konfiguracji, kątów i współczynnika zwiększającego obciążenie zgodnie z właściwymi wymaganiami offshore. Źródło: karta producenta pewag OFFSH ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch OFFSH do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta OFFSH i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O OFFSH
Co sprawdzić przed doborem?
Kto produkuje łańcuch OFFSH?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DOR łańcucha jest dopuszczalną masą kontenera?
Nie. DOR pojedynczego cięgna to parametr łańcucha. Dobór offshore wymaga uwzględnienia konfiguracji i dodatkowego współczynnika obciążenia.
W jakiej jednostce podano masę?
Masa jest podana w kg na metr łańcucha. DOR pozostaje w tonach, a siła zrywająca w kN.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
