Strona główna » Produkty » Akcesoria zawiesiowe » Nierdzewne » Łańcuch nierdzewny do pomp pewag WOX-S

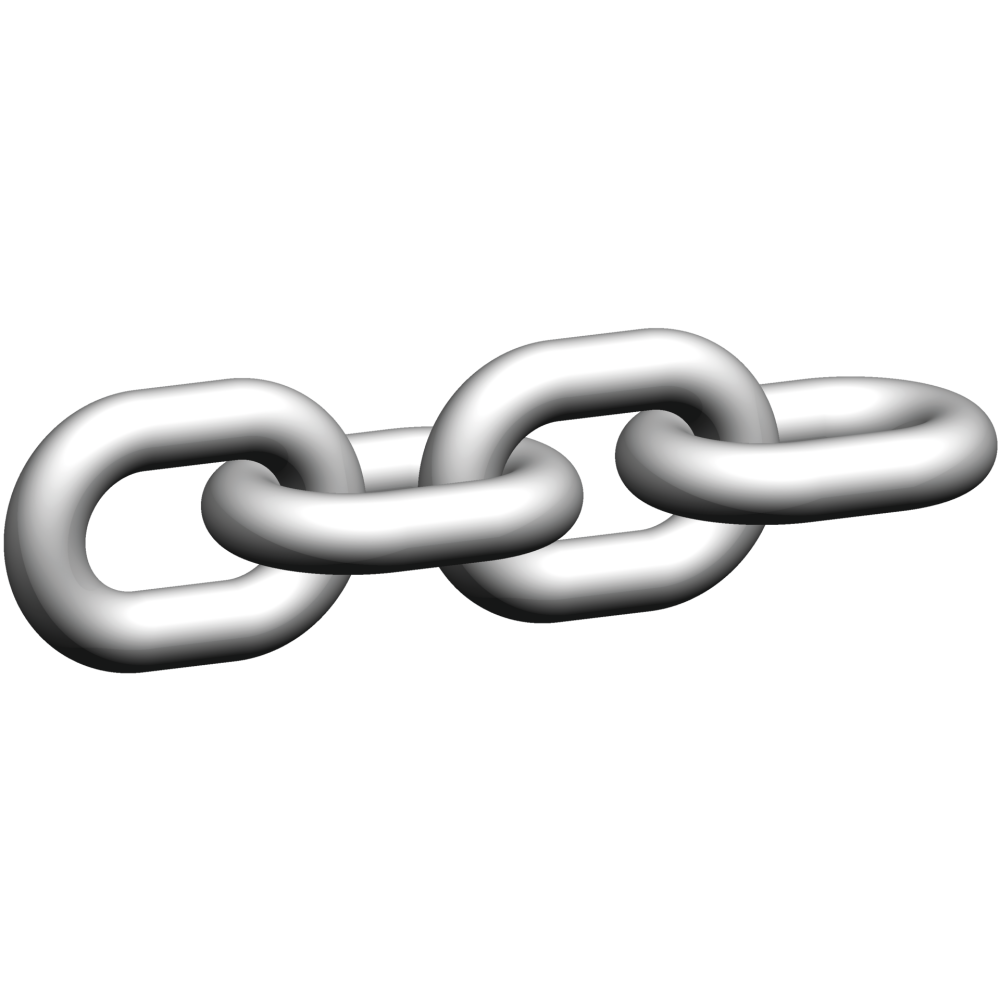

Łańcuch nierdzewny do pomp pewag WOX-S
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · ŁAŃCUCH DO POMP
Nierdzewny łańcuch pewag WOX-S do specjalistycznych układów podnoszenia pomp. Trzy rozmiary ogniw ze stali 1.4404 dobiera się do urządzenia podnoszącego i zakończenia zestawu.
0,64–1,2 tDOR przy napędzie ręcznym3 wykonania w tabeli producenta
Potrzebujesz doboru łańcucha WOX-S?
Podaj oznaczenie urządzenia, rodzaj napędu i potrzebną długość łańcucha.
Zapytaj CECHO o WOX-S →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch pewag WOX-S — najważniejsze informacje
PEWAG WINNER INOXWOX-SŁańcuch do układów pompowych
TRZY ROZMIARY5 / 6,3 / 7,9 mmDobór do urządzenia
MATERIAŁStal 1.4404AISI 316L
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Łańcuch zaprojektowany do serwisu pomp.
WOX-S jest rozwinięciem systemu łańcuchów nierdzewnych pewag przeznaczonym do określonych zastosowań pompowych. W układzie serwisowym może współpracować wyłącznie z odpowiednimi urządzeniami podnoszącymi.
Oznaczenie WOX-S pozwala odróżnić go od innych łańcuchów. Podziałka i szerokości ogniwa mają znaczenie dla współpracy z urządzeniem; nie wystarczy dopasować samej średnicy drutu.
Materiał 1.4404 (AISI 316L) dobiera się do medium, stężenia, temperatury i czasu kontaktu. Stal nierdzewna wymaga okresowej kontroli również w wodzie i ściekach. Nie zakładamy uniwersalnej odporności na każdą substancję chemiczną.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

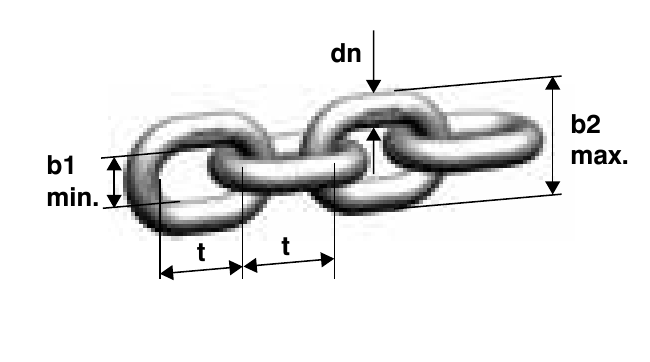

Rysunek wymiarowy i tabela WOX-S
Oddzielne kolumny dotyczą urządzenia o napędzie ręcznym i mechanicznym. Kreska oznacza brak podanej wartości dla takiego napędu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR ręczny [t] | DOR mechaniczny [t] | dn [mm] | t [mm] | b1 min. [mm] | b2 max. [mm] | Siła zrywająca [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|---|
| WOX-S 5x15-6 | 0,64 | 0,5 | 5 | 15 | 6 | 16,9 | 25,1 | 0,57 |
| WOX-S 6,3x19,5-5 | 0,8 | — | 6,3 | 19,5 | 7,4 | 20,7 | 31,2 | 0,86 |
| WOX-S 7,9x23-6 | 1,2 | — | 7,9 | 23 | 9,6 | 26,2 | 58,9 | 1,37 |
DOR w tonach, wymiary w mm, masa jednego metra łańcucha w kg/m. Siła zrywająca w kN nie jest dopuszczalnym obciążeniem roboczym. „—” oznacza, że producent nie podaje DOR dla napędu mechanicznego; nie jest to dopuszczenie do takiej pracy. Źródło: karta producenta pewag WOX-S ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch do całego układu.
Urządzenie, zakończenia i warunki eksploatacji oceniamy razem.
Geometria i długość
Sprawdź pełne oznaczenie, średnicę dn, podziałkę t i szerokość ogniw. Podaj potrzebną długość. Dostępność rozmiarów 6,3 i 7,9 mm oraz długości uzgadniamy przy zapytaniu.
Zakończenie i środowisko
Nośność gotowego zestawu może ograniczać LCWI, ogniwo końcowe lub inny element. Podaj medium, temperaturę i sposób połączenia z pompą.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Dokumentacja układu pompowego oraz instrukcja konkretnego urządzenia określają dozwolone zastosowanie. Rozmiary WOX-S 5x15-6 i 7,9x23-6 mają oznaczenie klasy 6, a 6,3x19,5-5 — klasy 5. Nie traktuj wszystkich rozmiarów jako jednej klasy.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WOX-S i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie na styku ogniw, wydłużenie, odkształcenia i korozję. W zapytaniu serwisowym podaj pełny symbol łańcucha i oznaczenie urządzenia.
Zobacz zakres serwisu CECHO →PYTANIA O WOX-S
Co sprawdzić przed doborem?
Kto produkuje łańcuch WOX-S?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy WOX-S jest zamiennikiem dowolnego łańcucha WOX?
Nie. WOX-S ma określone zastosowanie w układach pompowych. Zgodność z urządzeniem zależy także od podziałki, szerokości ogniw i dopuszczenia producenta.
Dlaczego w tabeli są dwie nośności?
Warunki pracy z napędem ręcznym i mechanicznym różnią się. Dla rozmiaru 5x15-6 producent podaje odpowiednio 0,64 t i 0,5 t. Dla dwóch większych rozmiarów nie podaje wartości do napędu mechanicznego.
Czy nośność łańcucha jest nośnością SPCWI?
Nie zawsze. Kompletny zestaw ogranicza jego najsłabszy element oraz warunki pracy. Przykładowo LCWI 5-6 C ogranicza zestaw do 0,63 t.
Jakie informacje przesłać do wyceny?
Podaj typ i napęd urządzenia, pełny symbol WOX-S, długość, masę pompy, zakończenie oraz medium i temperaturę.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łańcuch WOX-S z CECHO.
Prześlij dane urządzenia podnoszącego, masę pompy i długość. CECHO sprawdzi właściwy rozmiar WOX-S oraz zakończenie.
Wyślij zapytanie o WOX-S →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
