Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Łańcuch do podnoszenia pewag winplus 200 G12 Plus
Łańcuch do podnoszenia pewag winplus 200 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Profilowany łańcuch pewag winplus 200 klasy G12 Plus w rozmiarach 7, 8, 10 i 13 mm. Jasnoniebieska powłoka proszkowa chroni powierzchnię, a oznaczenia partii umożliwiają identyfikację wyrobu.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

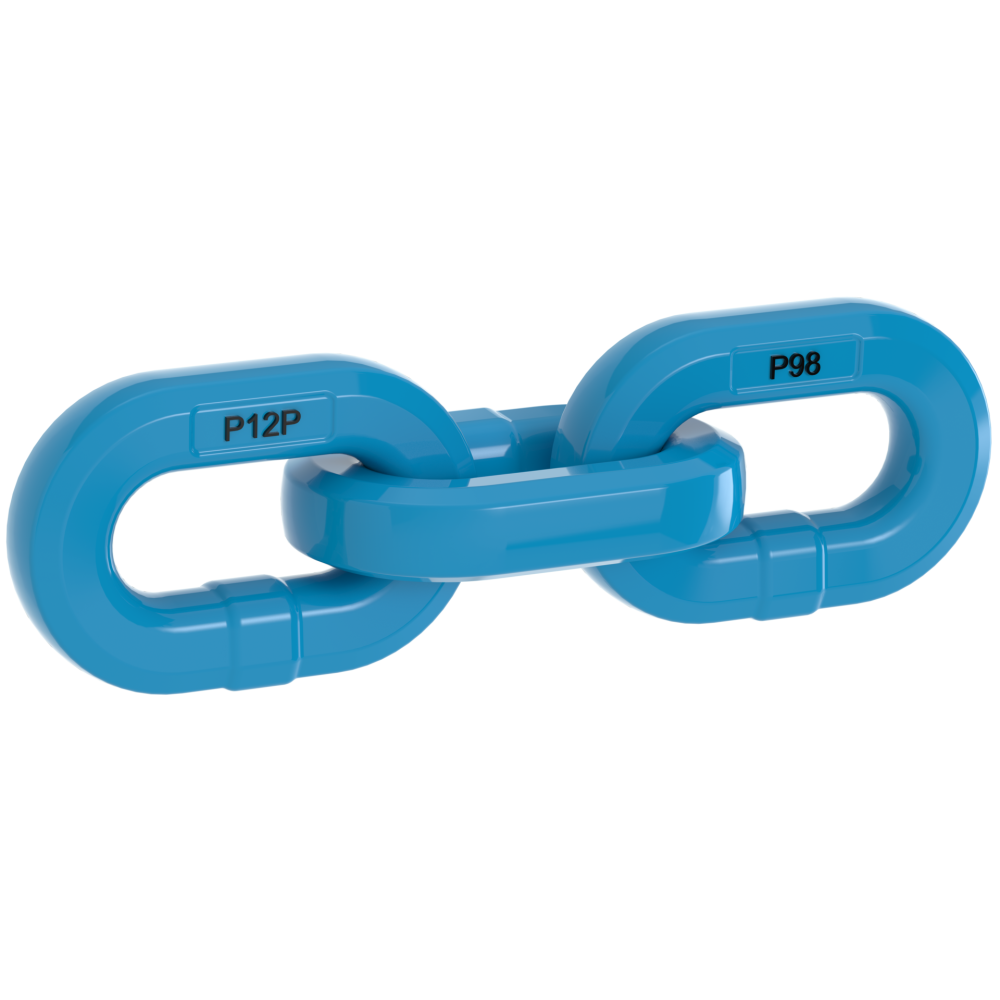

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru łańcucha do podnoszenia winplus 200?
Podaj średnicę, długość odcinka i warunki pracy.
Zapytaj CECHO o winplus 200 →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch do podnoszenia pewag winplus 200 — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusProfilowany łańcuch
ZAKRES DOR2,36–8,2 tŚrednice 7–13 mm
DOKUMENTACJAEN 818-2Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Profilowane ogniwa do systemu G12 Plus.
Przekrój ogniw winplus 200 rozkłada materiał w miejscach istotnych dla pracy łańcucha. Profil i fazowane krawędzie poprawiają odporność na obciążenia na krawędzi oraz ograniczają odciskanie się ogniw na ładunku.
Łańcuch jest dostarczany z jasnoniebieską powłoką proszkową PC/B. Producent wskazuje temperaturę stosowania do 200°C; dokładne warunki użycia i oceny stanu określa instrukcja systemu.
Oznaczenie partii jest podzielone między przednią i tylną stronę ogniwa. Katalog pokazuje także oznaczenia producenta P, klasy 12P i typu 200. Zachowanie identyfikowalności jest ważne przy doborze, kontroli i zamawianiu kolejnego odcinka.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

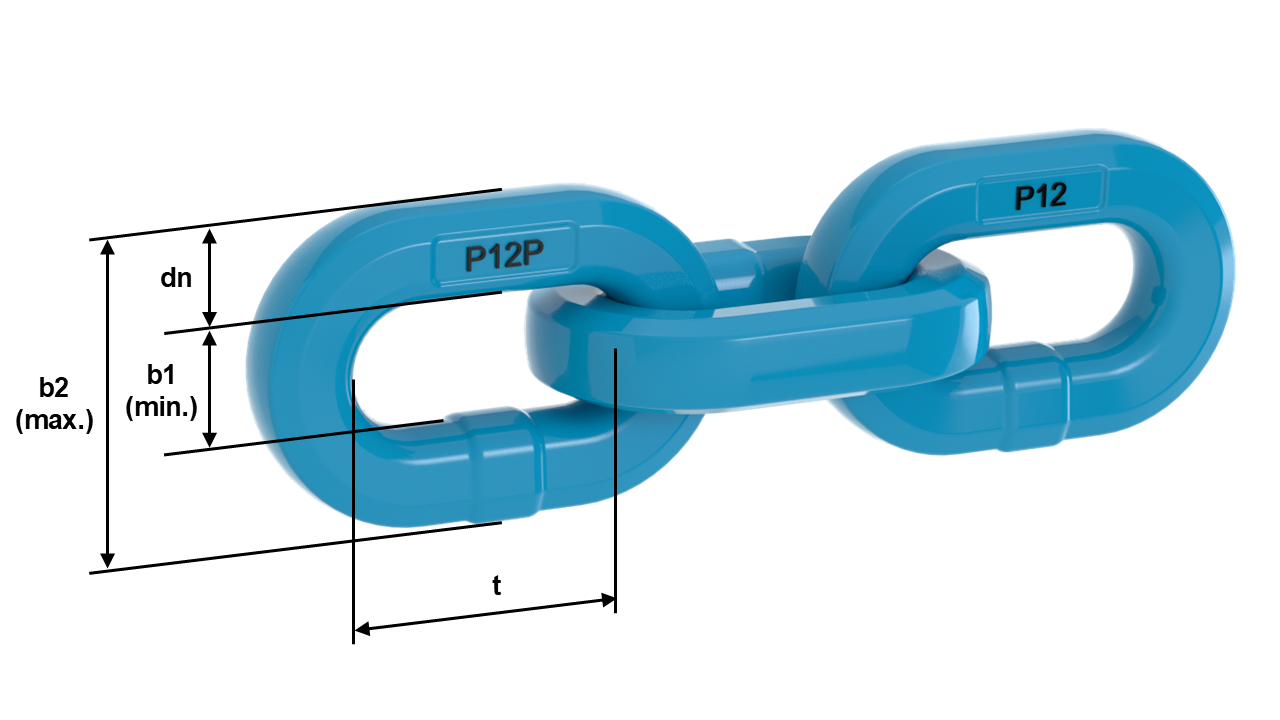

Rysunek wymiarowy i tabela winplus 200
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | dn [mm] | DOR [t] | LC [kN] | Długość | t [mm] | b1 min. [mm] | b2 max. [mm] | BF [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|---|---|
| winplus 7 200 LFM | 7 | 2,36 | 47 | LFM | 22,3 | 10,3 | 26,6 | 94 | 1,4 |
| winplus 8 200 LFM | 8 | 3,2 | 63 | LFM | 25,8 | 11,5 | 30,4 | 126 | 1,9 |
| winplus 10 200 LFM | 10 | 5,4 | 100 | LFM | 34,6 | 15 | 39,5 | 212 | 3,1 |
| winplus 13 200 LFM | 13 | 8,2 | 160 | LFM | 41,6 | 18,3 | 48,7 | 322 | 4,8 |
DOR podano w tonach, dn/t/b1/b2 w mm, LC i BF w kN, masę w kg/m. LFM oznacza dostawę na metry bieżące; długość odcinka uzgodnij przy zapytaniu. DOR gotowego układu zależy od jego konfiguracji i wszystkich komponentów. Źródło: karta producenta pewag winplus 200 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch winplus 200.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Długość odcinka
Podaj potrzebną długość w metrach. W tabeli masa dotyczy jednego metra łańcucha, a podziałka t wymiaru pojedynczego ogniwa.
Osprzęt i warunki pracy
Potwierdź zgodność z osprzętem G12 Plus, temperaturę, kontakt z krawędziami i środowisko. Nie łącz automatycznie z komponentami wcześniejszej klasy 12.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 13, wskazuje EN 818-2 z modyfikacjami parametrów dla G12 Plus oraz temperaturę stosowania do 200°C. Szczegółowe warunki użycia i kontroli wynikają z instrukcji komponentów i właściwego systemu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta winplus 200 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj oznaczenia, zużycie przekroju, wydłużenie, skręcenie i uszkodzenia powierzchni. Oznaczenie partii obejmuje obie strony ogniwa. Nie naprawiaj odcinka przez spawanie ani prostowanie uszkodzonych ogniw.
Zobacz zakres serwisu CECHO →PYTANIA O winplus 200
Co sprawdzić przed doborem?
Kto produkuje łańcuch do podnoszenia winplus 200?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy winplus 200 jest tym samym co WINPRO FLEX 300?
Nie. To odrębne serie łańcuchów. Dobór, nośności, temperaturę i kompatybilność osprzętu sprawdza się dla konkretnego oznaczenia.
Co oznacza LFM?
To oznaczenie metra bieżącego. Przy zapytaniu podaj średnicę i wymaganą długość odcinka.
Czy BF można traktować jako dopuszczalne obciążenie?
Nie. BF oznacza siłę zrywającą, a pracę przy podnoszeniu ogranicza DOR i dokumentacja całego układu.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, długość odcinka, wymagany DOR, zastosowanie oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łańcuch do podnoszenia winplus 200 z CECHO.
Prześlij wymagany DOR, długość i oznaczenia współpracujących elementów. CECHO pomoże dobrać łańcuch oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o winplus 200 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
