Strona główna » Produkty » Akcesoria zawiesiowe » Nierdzewne » Łącznik pętlowy nierdzewny pewag LCWI

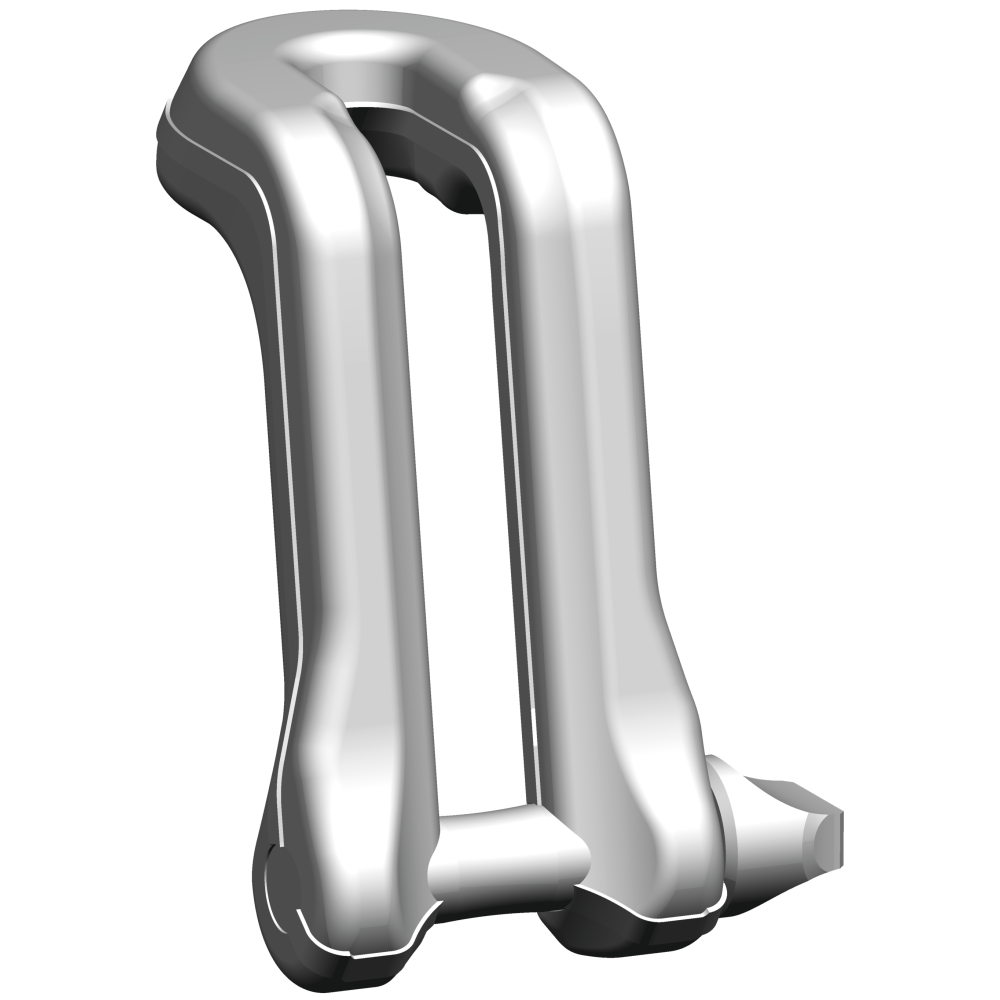

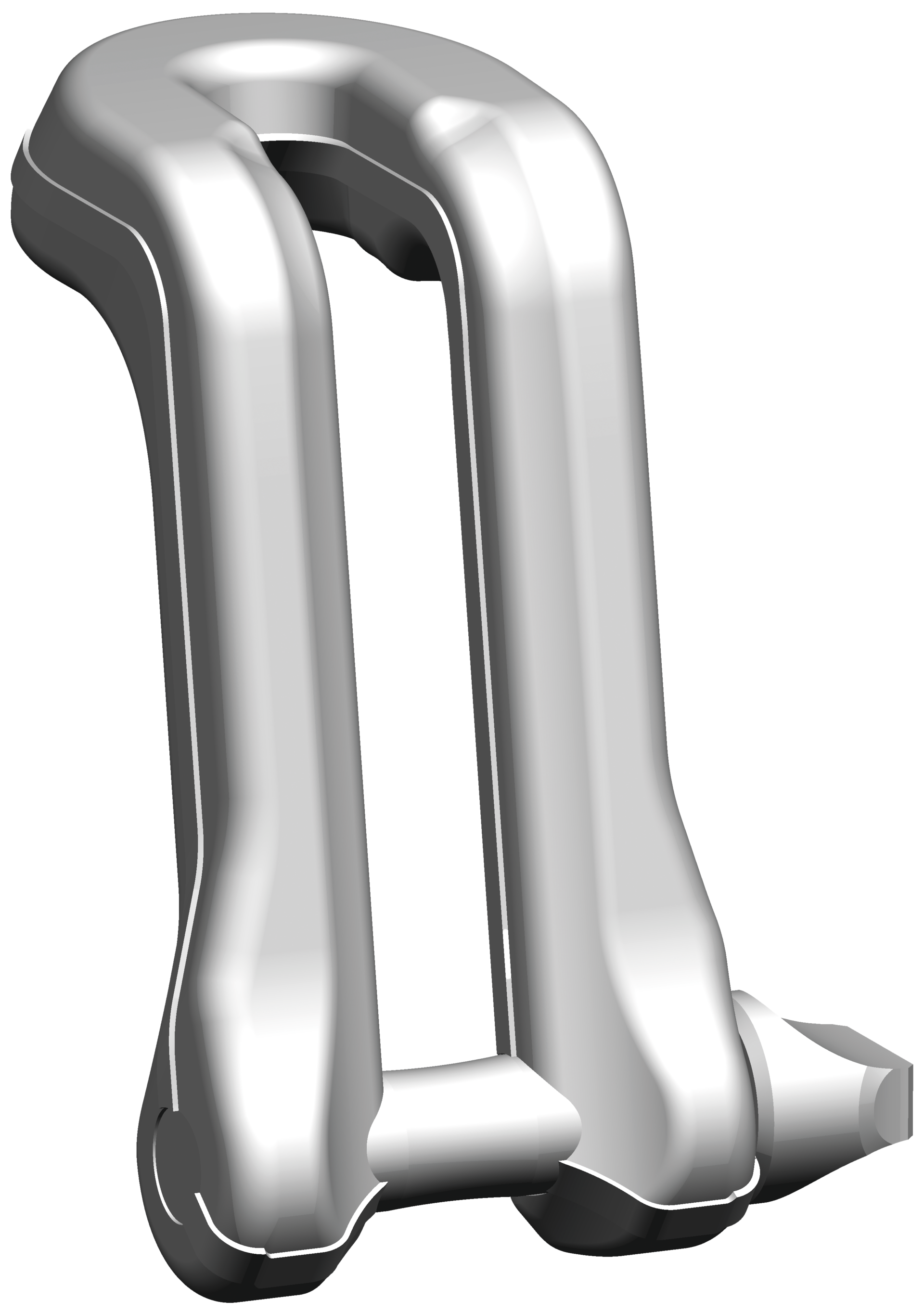

Łącznik pętlowy nierdzewny pewag LCWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · ŁĄCZNIK PĘTLOWY
Nierdzewny łącznik pewag LCWI 5-6 C umożliwia utworzenie niezaciskającej się pętli łańcuchowej, np. wokół uchwytu pompy. DOR 0,63 t przy prawidłowej konfiguracji układu.
0,63 tDopuszczalne obciążenie robocze1 wykonanie w tabeli producenta
Potrzebujesz doboru łącznika LCWI?
Podaj masę pompy, wymiary uchwytu i pełne oznaczenie łańcucha.
Zapytaj CECHO o LCWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Łącznik pewag LCWI — najważniejsze informacje
PEWAG WINNER INOXLCWI 5-6 CŁącznik do układów pompowych
DOR0,63 tPętla bez zaciskania
MATERIAŁStal 1.4462Temperatura maks. 110°C
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Pętla dopasowana do uchwytu pompy.
LCWI ułatwia połączenie łańcucha z pompą także wtedy, gdy otwór uchwytu jest zbyt wąski dla typowego dużego ogniwa. Przez otwór musi swobodnie przejść właściwy łańcuch. Łącznik zamyka pętlę bez dodatkowego ogniwa łączącego.
Pętla wykonana zgodnie z instrukcją LCWI nie zaciska się. Specjalna konstrukcja eliminuje potrzebę obniżania nośności do 80% wyłącznie z powodu takiego sposobu utworzenia pętli. Ta cecha dotyczy prawidłowego układu z LCWI, nie dowolnego opasania ładunku.
W systemie serwisowym SPCWI producent łączy LCWI 5-6 C z łańcuchem WOX-S 5x15. Nośność tego kompletnego zestawu wynosi 0,63 t. Na łączniku znajdują się oznaczenie producenta, znak CE i numer partii.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

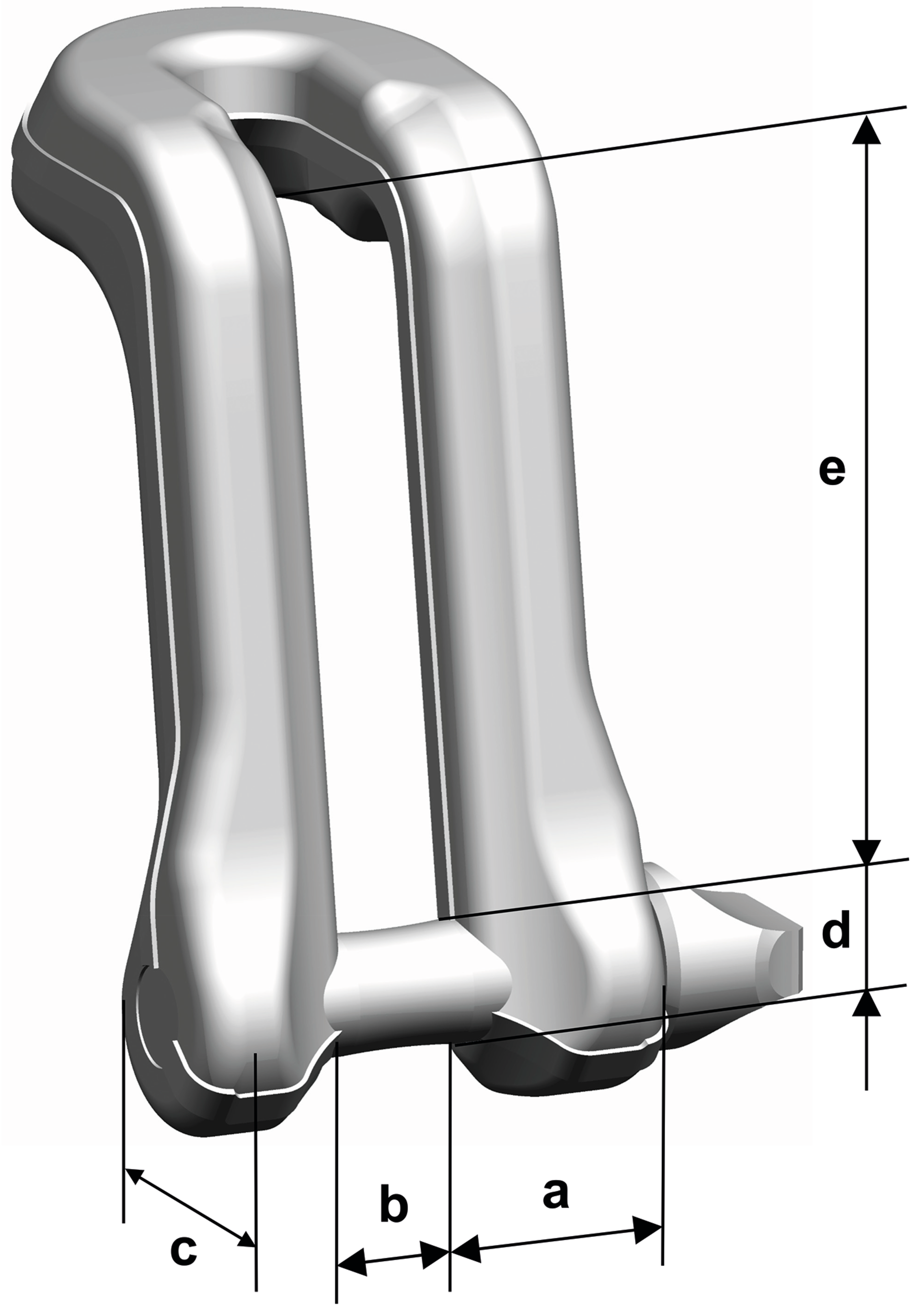

Rysunek wymiarowy i tabela LCWI
Parametry jednego łącznika. Zgodność łańcucha, uchwytu pompy i montażu ocenia się dla całego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | d [mm] | a [mm] | b [mm] | c [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| LCWI 5-6 C | 0,63 | 31 | 6 | 10 | 6 | 12 | 0,068 |
DOR w tonach, wymiary w mm, masa własna w kg/szt. Maksymalna temperatura użytkowania według katalogu producenta: 110°C. Nie przenoś tej temperatury automatycznie na pozostałe elementy zestawu. Źródło: karta producenta pewag LCWI ↗.
DOBÓR Z DYSTRYBUTOREM
Sprawdź geometrię przed połączeniem.
Pętla, uchwyt i łańcuch muszą tworzyć zgodny układ.
Uchwyt i łańcuch
Prześlij wymiary lub zdjęcie uchwytu. Łańcuch musi przejść swobodnie przez otwór i odpowiadać konfiguracji przewidzianej przez producenta.
Montaż i temperatura
Montaż wykonaj zgodnie z instrukcją LCWI, z właściwymi elementami mocującymi. Maksymalna temperatura łącznika wynosi 110°C; uwzględnij również medium i ograniczenia innych części.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog winner inox wskazuje stal 1.4462 (AISI F51 / AISI 318 LN) i maksymalną temperaturę 110°C. Instrukcja producenta określa sposób zamknięcia pętli oraz prawidłowy montaż łącznika.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LCWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, element mocujący, oznaczenia oraz ogniwa współpracujące z LCWI. Sprawdź odkształcenia, zużycie i korozję; po stwierdzeniu uszkodzenia wstrzymaj użycie do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O LCWI
Co sprawdzić przed doborem?
Kto produkuje łącznik LCWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy pętla z LCWI zaciska się na uchwycie?
Prawidłowo wykonana pętla z LCWI nie zaciska się. Jej geometrię i montaż należy wykonać według instrukcji producenta.
Czy trzeba zmniejszać DOR do 80%?
Producent nie wymaga takiej redukcji wyłącznie z powodu pętli wykonanej prawidłowo z LCWI. Nadal obowiązują ograniczenia najsłabszego elementu, urządzenia i warunków pracy.
Z jakim łańcuchem występuje LCWI w SPCWI?
W konfiguracji SPCWI z LCWI 5-6 C producent wskazuje WOX-S 5x15. DOR zestawu wynosi 0,63 t. Innych połączeń nie należy dobierać tylko po podobnym wymiarze.
Jakie informacje przesłać do wyceny?
Prześlij masę pompy, wymiary uchwytu, oznaczenie łańcucha i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz łącznik LCWI z CECHO.
Prześlij zdjęcie uchwytu, dane łańcucha i masę pompy. CECHO pomoże dobrać połączenie LCWI.
Wyślij zapytanie o LCWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
