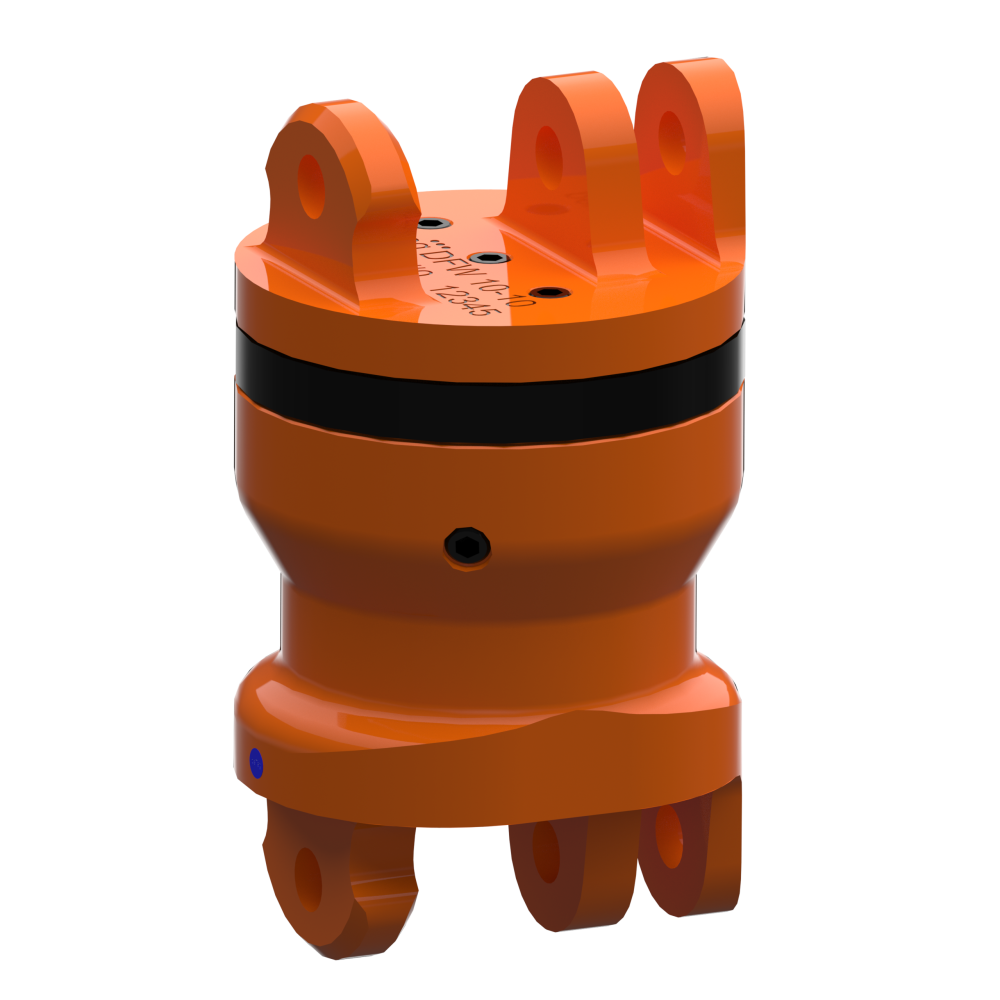

Krętlik DFW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · KRĘTLIK G10
Łożyskowany krętlik pewag DFW umożliwia obracanie ładunku pod obciążeniem. Dostępny jako sam element lub zestaw z połówkami Connex, sworzniami i zabezpieczeniami.
2,5–10 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta
Potrzebujesz doboru krętlika DFW?
Podaj DOR, rozmiar DFW, wariant część/zestaw, sposób połączenia i warunki pracy.
Zapytaj CECHO o DFW →Zadzwoń: +48 33 825 04 84- Opis produktu
Krętlik pewag DFW — najważniejsze informacje
PEWAG WINNERKlasa 10Krętlik łożyskowany
OBRÓTPod obciążeniemUstawianie położenia ładunku
TEMPERATURA−20 do +100°CWedług instrukcji DFW
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Kontrolowane ustawianie ładunku podczas podnoszenia.
DFW pozwala ustawić ładunek i skompensować obrót bez odpinania zawiesia. Montuje się go w cięgnie z odpowiednimi elementami Connex CW; połączenie z zawiesiem tekstylnym wymaga właściwego osprzętu CARW.
Rozróżnij sam krętlik i zestaw. Wariant zestawowy ma dwa elementy Connex, dwa sworznie i dwie tuleje zabezpieczające. Długość e dotyczy samej części, a e1 — układu zestawowego.
Instrukcja dopuszcza pracę od −20 do +100°C. Krętlik musi ustawiać się wzdłuż kierunku siły, z zachowaniem swobody obrotu i bez kontaktu korpusu z ładunkiem lub hakiem.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

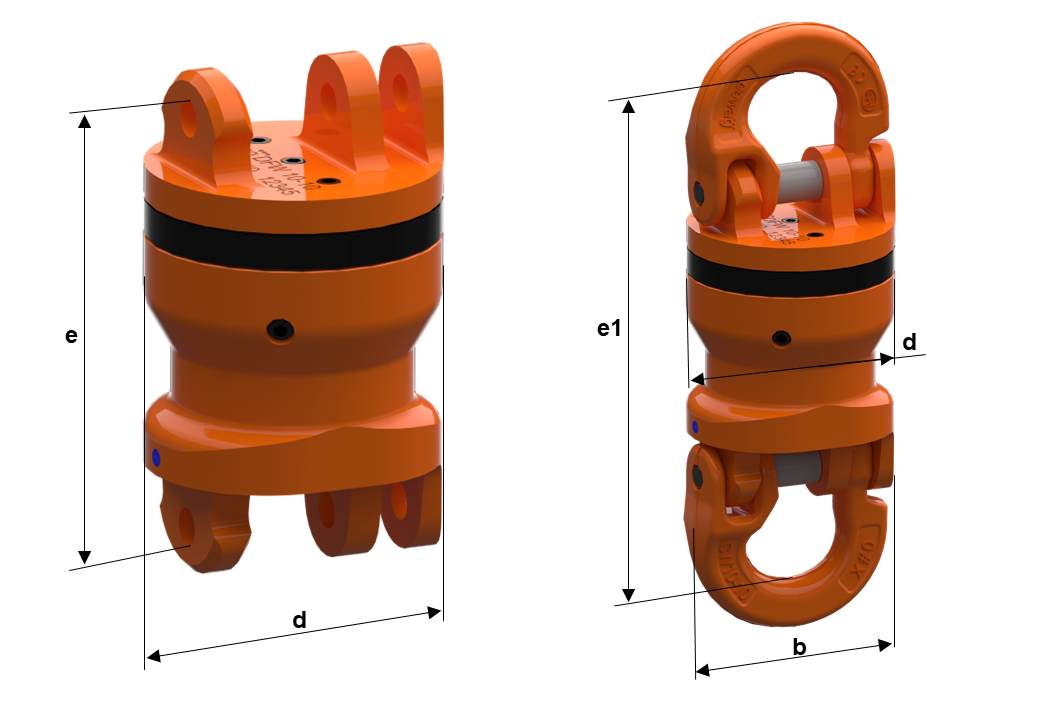

Rysunek wymiarowy i tabela DFW
Tabela oddziela część i zestaw. Kreski oznaczają wymiary lub masę niedotyczące danego wykonania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | e1 [mm] | d [mm] | b [mm] | Masa części [kg/szt.] | Masa zestawu [kg/zest.] |
|---|---|---|---|---|---|---|---|
| DFW 8 — część | 2,5 | 88 | — | 53 | — | 0,9 | — |
| DFW 8 — zestaw | 2,5 | — | 143 | 53 | 54 | — | 1,14 |
| DFW 10 — część | 4 | 100 | — | 65 | — | 1,53 | — |
| DFW 10 — zestaw | 4 | — | 163 | 65 | 66 | — | 1,98 |
| DFW 13 — część | 6,7 | 128 | — | 79 | — | 2,95 | — |
| DFW 13 — zestaw | 6,7 | — | 206 | 79 | 79 | — | 3,84 |
| DFW 16 — część | 10 | 169 | — | 104 | — | 6 | — |
| DFW 16 — zestaw | 10 | — | 266 | 104 | 106 | — | 8,05 |
DOR w t, wymiary w mm. Masa części w kg/szt., masa kompletnego zestawu w kg/zest. Dane z aktualnej karty DFW; nie dodawaj masy części do podanej masy zestawu. Źródło: karta producenta pewag DFW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz DFW do cięgna i ruchu ładunku.
Swoboda obrotu jest równie ważna jak nośność.
Miejsce montażu
Zapewnij wzdłużne obciążanie bez sił bocznych i zginania. Krętlik i elementy Connex muszą poruszać się swobodnie.
Warunki eksploatacji
Podaj temperaturę, częstotliwość obrotu i otoczenie. DFW nie jest przeznaczony do silnie korozyjnych mediów ani zastosowań inox w ściekach.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady obrotu, zakres temperatur i przeglądy opisuje instrukcja DFW, część EN ↗. Dokument zawiera deklarację włączenia komponentu do systemu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta DFW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj płynność obrotu, luzy, stan połączeń Connex i czytelność oznaczeń. Instrukcja przewiduje smarowanie łożyska oraz kontrole przez kompetentną osobę; serwis dobiera ich zakres do eksploatacji.
Zobacz zakres serwisu CECHO →PYTANIA O DFW
Co sprawdzić przed doborem?
Kto produkuje krętlik DFW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DFW może obracać się pod obciążeniem?
Tak. To funkcja modelu DFW potwierdzona przez producenta. Trzeba zachować osiowe obciążenie i warunki instrukcji.
Czy masa zestawu obejmuje sam krętlik?
Tak. Kolumna masy zestawu dotyczy kompletnego wariantu z osprzętem Connex.
Jakie informacje przesłać do wyceny?
Podaj DOR, rozmiar DFW, wariant część/zestaw, sposób połączenia i warunki pracy.
