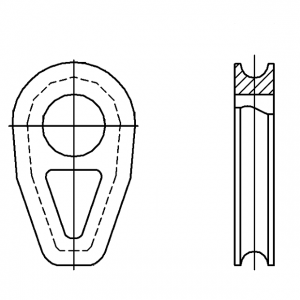

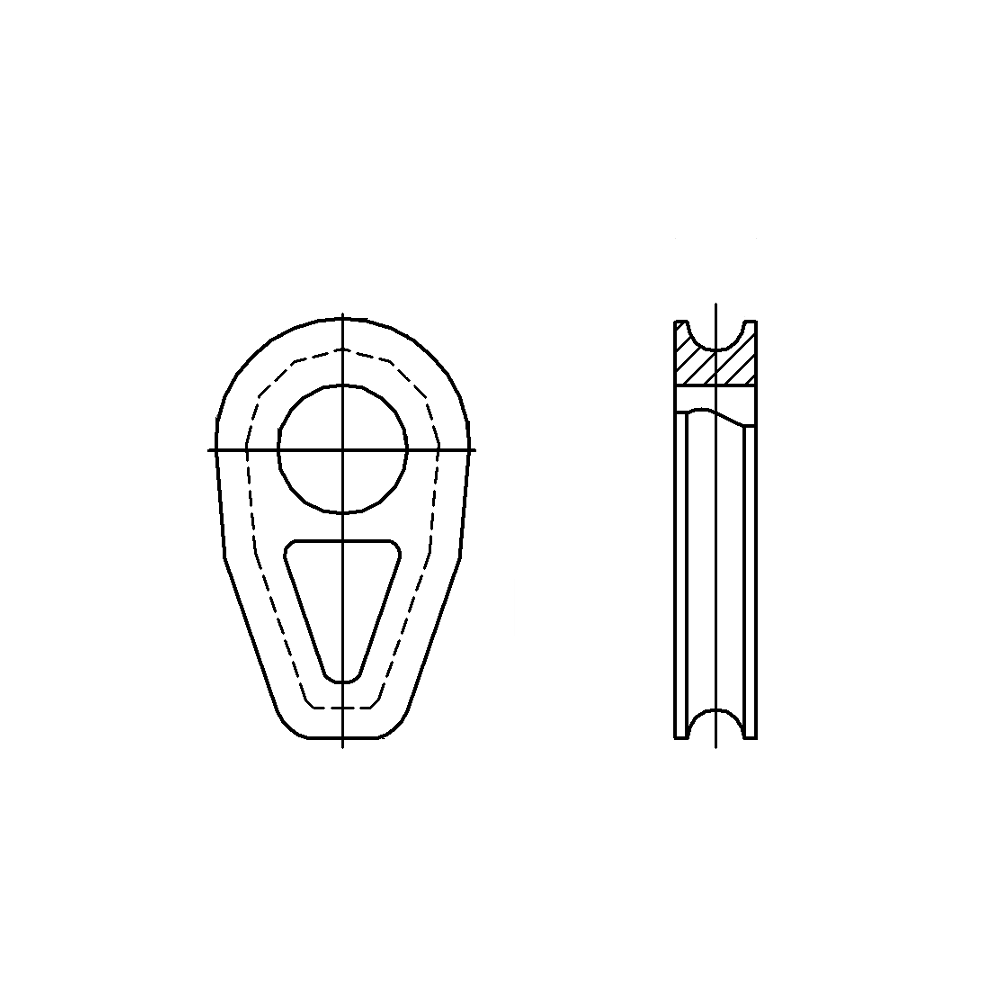

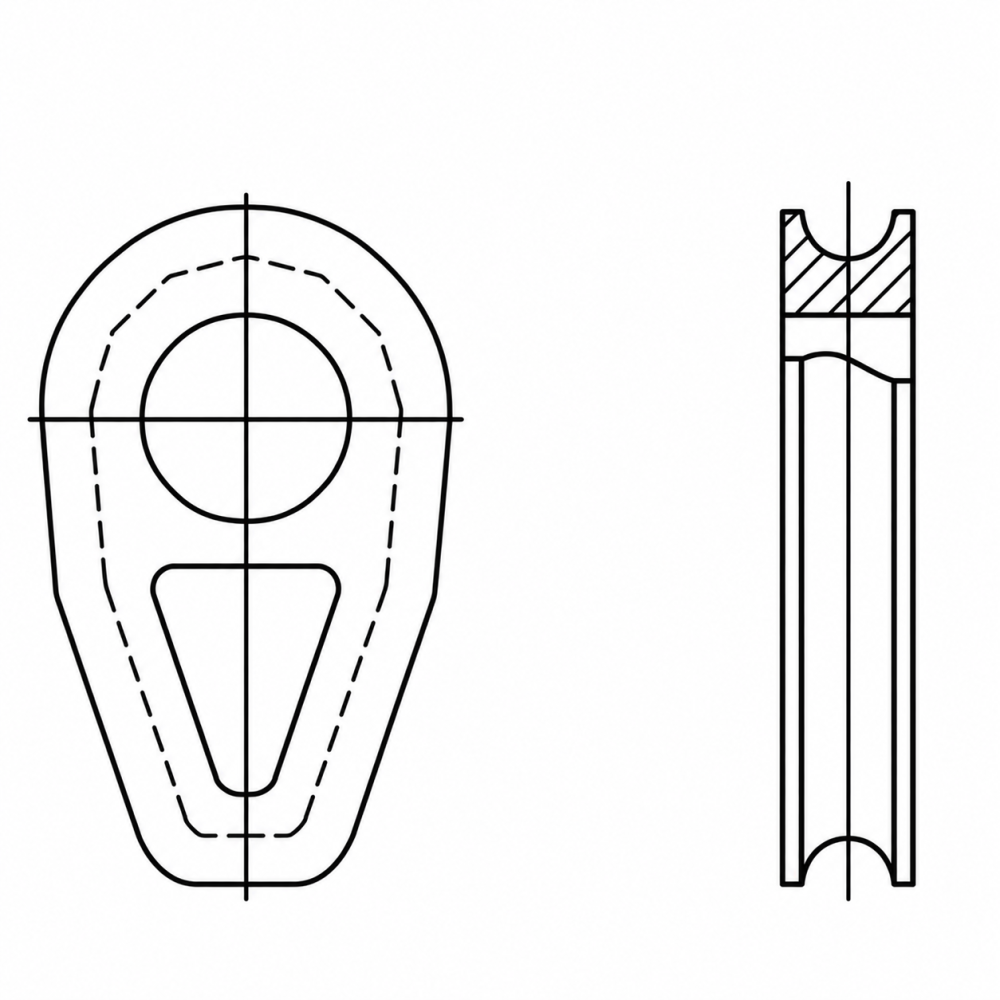

Kausza pełna
CECHO · OSPRZĘT DO LIN I ZAWIESI
KAUSZA PEŁNA · ZAKOŃCZENIA LIN STALOWYCH
Kausza pełna do zakończeń lin stalowych, dobierana do średnic 8–44 mm. Tabela przedstawia 15 wykonań z wymiarami korpusu i masą.
8–44 mmKatalogowa średnica liny15 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj średnicę i konstrukcję liny, rodzaj zakończenia, wymiary osprzętu łączącego oraz ilość.
Zapytaj CECHO o kauszę pełną →Zadzwoń: +48 33 825 04 84- Opis produktu
Kausza pełna — najważniejsze informacje
KONSTRUKCJAKausza pełnaPodparcie pętli liny
ŚREDNICA LINY8–44 mmDobór z tabeli wymiarów
POŁĄCZENIELina i osprzętSprawdź geometrię styku
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Pełny korpus jako podparcie zakończenia liny.
Kausza pełna stanowi element podparcia pętli liny. Jej dobór uwzględnia średnicę liny, geometrię rowka oraz miejsce kontaktu ze współpracującym osprzętem.
Średnica liny to punkt wyjścia. Trzeba także sprawdzić wymiary wewnętrzne, szerokość elementu łączącego i poprawne ułożenie liny po wykonaniu zakończenia.
Tabela nie przypisuje kauszy samodzielnego DOR. Nośność określa się dla kompletnego zawiesia lub połączenia, zgodnie z jego dokumentacją.
DANE KATALOGOWE CECHO

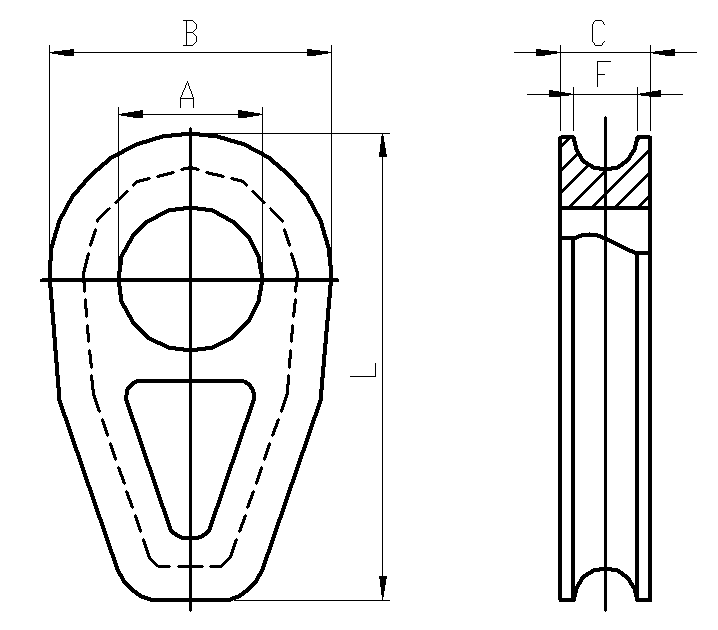

Rysunek i tabela wymiarów
15 wykonań dla lin 8–44 mm. Zakres A* min./maks. zachowano zgodnie z oznaczeniem tabeli katalogowej.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

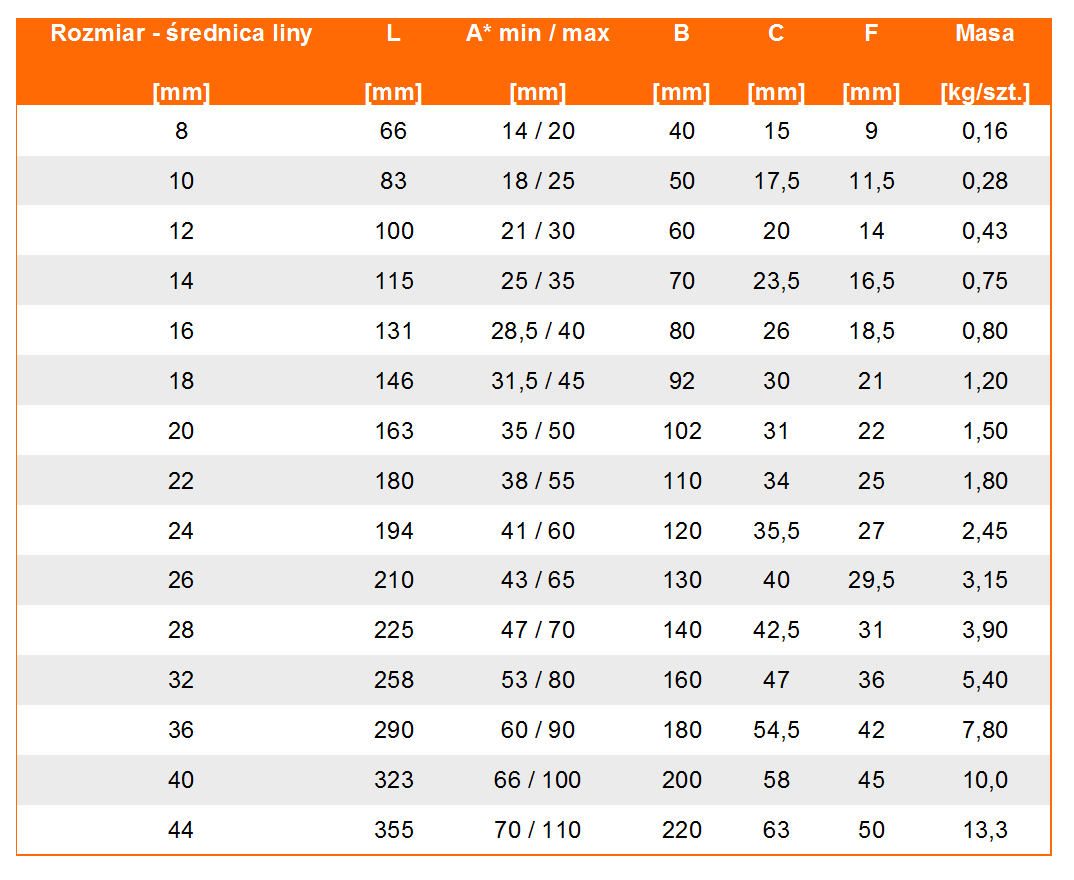

| Ø liny [mm] | L [mm] | A* min./maks. [mm] | B [mm] | C [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| 8 | 66 | 14 / 20 | 40 | 15 | 9 | 0,16 |
| 10 | 83 | 18 / 25 | 50 | 17,5 | 11,5 | 0,28 |
| 12 | 100 | 21 / 30 | 60 | 20 | 14 | 0,43 |
| 14 | 115 | 25 / 35 | 70 | 23,5 | 16,5 | 0,75 |
| 16 | 131 | 28,5 / 40 | 80 | 26 | 18,5 | 0,80 |
| 18 | 146 | 31,5 / 45 | 92 | 30 | 21 | 1,20 |
| 20 | 163 | 35 / 50 | 102 | 31 | 22 | 1,50 |
| 22 | 180 | 38 / 55 | 110 | 34 | 25 | 1,80 |
| 24 | 194 | 41 / 60 | 120 | 35,5 | 27 | 2,45 |
| 26 | 210 | 43 / 65 | 130 | 40 | 29,5 | 3,15 |
| 28 | 225 | 47 / 70 | 140 | 42,5 | 31 | 3,90 |
| 32 | 258 | 53 / 80 | 160 | 47 | 36 | 5,40 |
| 36 | 290 | 60 / 90 | 180 | 54,5 | 42 | 7,80 |
| 40 | 323 | 66 / 100 | 200 | 58 | 45 | 10,0 |
| 44 | 355 | 70 / 110 | 220 | 63 | 50 | 13,3 |
Wymiary w mm, masa własna w kg/szt. Dane dotyczą elementu; dobór obejmuje także linę i cały sposób połączenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz pełną kauszę do zakończenia liny.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Porównaj wymiary kauszy z elementem łączącym. Sprawdź miejsce podparcia, swobodę ułożenia i brak zakleszczenia.
Montaż i kontrola
Wykonanie zakończenia i jego kontrolę oprzyj na instrukcji kompletnego systemu linowego.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdź dokładne wykonanie kauszy oraz dokumentację kompletnego zakończenia liny.
Wymaganą dokumentację i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia kauszy, stan powierzchni pod liną i uszkodzenia liny w rejonie pętli. Zużyte zakończenie wymaga oceny jako cały układ.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy kausza ma własny DOR w tej tabeli?
Nie. Tabela podaje średnice liny, wymiary i masy. DOR należy ustalić dla kompletnego zawiesia lub połączenia.
Co podać poza średnicą liny?
Rodzaj zakończenia, wymiary współpracującego sworznia lub łącznika oraz warunki pracy.
Jakie informacje przesłać do wyceny?
Podaj średnicę i konstrukcję liny, rodzaj zakończenia, wymiary osprzętu łączącego oraz ilość.
