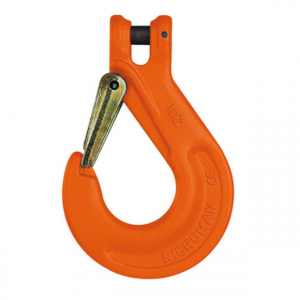

Hak z zabezpieczeniem widełkowy KHSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak KHSW z połączeniem widełkowym do łańcucha i kutą zapadką zabezpieczającą. CECHO pomoże dobrać rozmiar oraz części do osprzętu pewag winner klasy 10.
1,4–19 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta
Potrzebujesz doboru haka KHSW?
Podaj obciążenie oraz klasę i średnicę łańcucha.
Zapytaj CECHO o KHSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KHSW — najważniejsze informacje
PEWAG WINNERKlasa 10Połączenie bezpośrednio z łańcuchem
ZABEZPIECZENIEKuta zapadkaOsadzenie w końcówce haka
NORMA I OZNACZENIAEN 1677-2Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

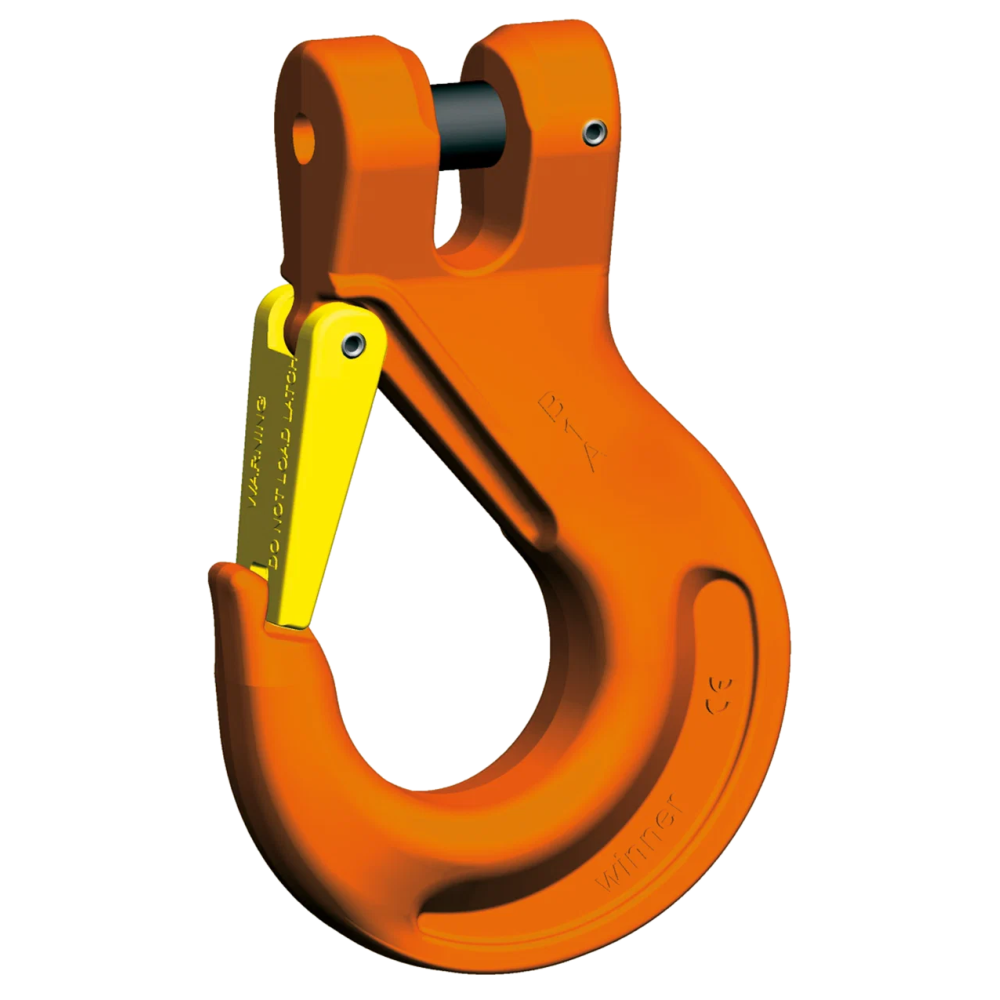

HAK WIDEŁKOWY · PEWAG WINNER
Widełki do łańcucha. Kuta zapadka.
KHSW to hak z mocowaniem widełkowym, przeznaczony do bezpośredniego połączenia z łańcuchem odpowiedniego rozmiaru. Kuta zapadka osadza się w końcówce haka, co ogranicza jej przesunięcia boczne. Sprężyna ze stali nierdzewnej i tuleja zabezpieczająca należą do zestawu zabezpieczenia.
Połączenie widełkowe ze sworzniem pozwala zamontować hak bez dodatkowej złączki Connex. Montaż powinien wykonać kompetentny personel, zgodnie z instrukcją producenta. CECHO pomoże dobrać hak do klasy i rozmiaru łańcucha.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

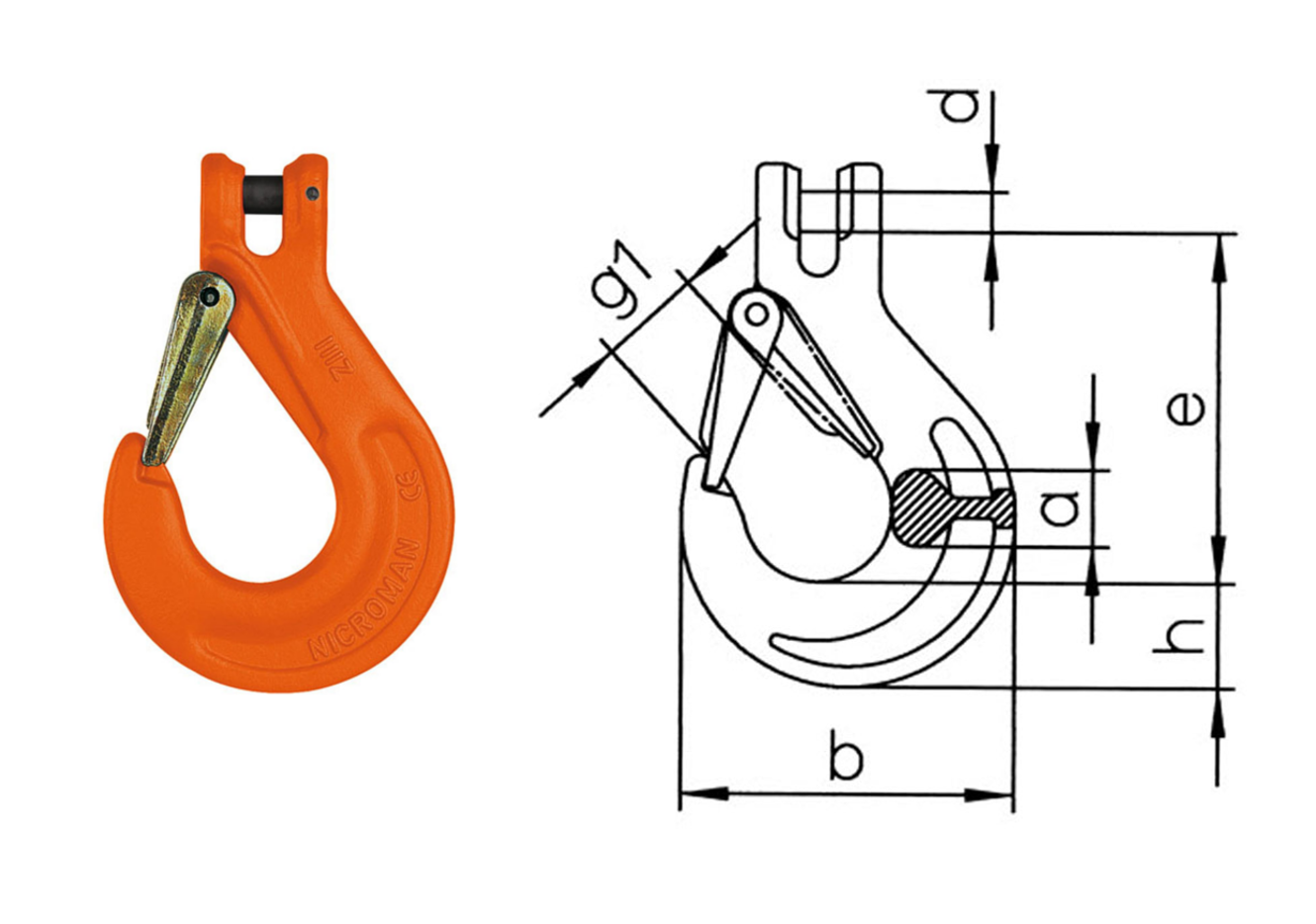

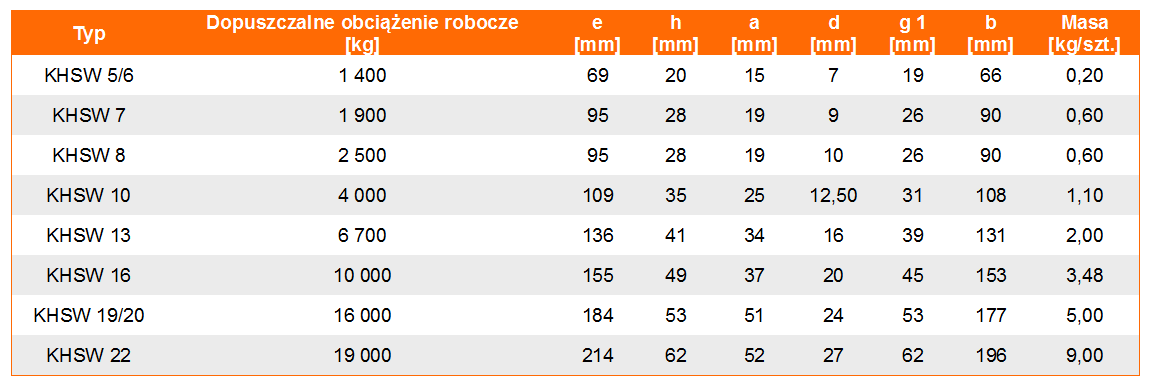

Rysunek wymiarowy i tabela KHSW
Sprawdź DOR, rozmiar połączenia widełkowego i wymiary gardzieli. Parametry dotyczą pojedynczego haka. Przy kompletowaniu zawiesia trzeba uwzględnić jego konfigurację i pozostałe elementy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| KHSW 5/6 | 1,4 | 69 | 20 | 15 | 7,4 | 19 | 66 | 0,25 |
| KHSW 7 | 1,9 | 95 | 28 | 19 | 9 | 26 | 90 | 0,61 |
| KHSW 8 | 2,5 | 95 | 28 | 19 | 10 | 26 | 90 | 0,62 |
| KHSW 10 | 4 | 109 | 35 | 25 | 12,5 | 31 | 108 | 1,07 |
| KHSW 13 | 6,7 | 136 | 41 | 34 | 16 | 39 | 131 | 2,12 |
| KHSW 16 | 10 | 155 | 49 | 37 | 20 | 45 | 153 | 3,49 |
| KHSW 19/20 | 16 | 184 | 53 | 51 | 24 | 53 | 177 | 5,64 |
| KHSW 22 | 19 | 214 | 62 | 52 | 27 | 62 | 196 | 9,05 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag KHSW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj KHSW do swojego zawiesia.
Prześlij parametry układu. Pomożemy dopasować wykonanie haka do łańcucha i zadania.
Połączenie i rozmiar
Podaj klasę oraz średnicę łańcucha i wymiary punktu zaczepienia. Sprawdź połączenie widełkowe i przestrzeń na pracę zapadki.
Warunki użytkowania
Opisz stanowisko pracy i wymagania dotyczące dokumentów. Temperaturę oraz szczególne warunki uzgodnimy według instrukcji właściwego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje zgodność KHSW z EN 1677-2 przy parametrach mechanicznych klasy 10. Produkt ma oznakowanie CE i zatwierdzenie BG. Warunki montażu i użytkowania określa instrukcja producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KHSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
Producent przewiduje zestaw sworznia łączącego i zabezpieczenia KBSW oraz zestaw zapadki SFGW. Przed zamówieniem części prześlij oznaczenia haka i zdjęcia, aby potwierdzić właściwy rozmiar.
Zobacz zakres serwisu CECHO →Zabezpieczenie do haka SFGW →PYTANIA O KHSW
Co sprawdzić przed doborem?
Kto produkuje hak KHSW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie KHSW?
Kuta zapadka opiera się w końcówce haka. Takie osadzenie ogranicza przesunięcia boczne zabezpieczenia. Zestaw zawiera sprężynę nierdzewną i tuleję zabezpieczającą.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje osiem wykonań od KHSW 5/6 do KHSW 22, o DOR od 1,4 do 19 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy potrzebna jest złączka Connex?
KHSW łączy się bezpośrednio z łańcuchem przez mocowanie widełkowe ze sworzniem. Hak musi odpowiadać klasie i rozmiarowi łańcucha, a montaż należy wykonać zgodnie z instrukcją.
Co podać przy zamawianiu części zabezpieczenia?
Prześlij typ i rozmiar haka, zdjęcie zapadki oraz oznaczenia na wyrobie. CECHO pomoże potwierdzić zgodny zestaw części.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak KHSW z CECHO.
Przekaż obciążenie, parametry zawiesia i wymiary połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o KHSW →
Zdjęcia osprzętu i rysunki możesz przesłać e-mailem.
